1: 名無しさん@おーぷん 22/04/10(日) 12:09:16 vFuw
DIY需要あるかな

NFJ謹製エンクロージャー自作キット[MODEL-PLS] 組立式スピーカーキットのパーツを組み合わせて作る
(Amazonリンク)

ユニットはPeerless PLS-P830985
(Amazonリンク)
3: 名無しさん@おーぷん 22/04/10(日) 12:11:32 vFuw

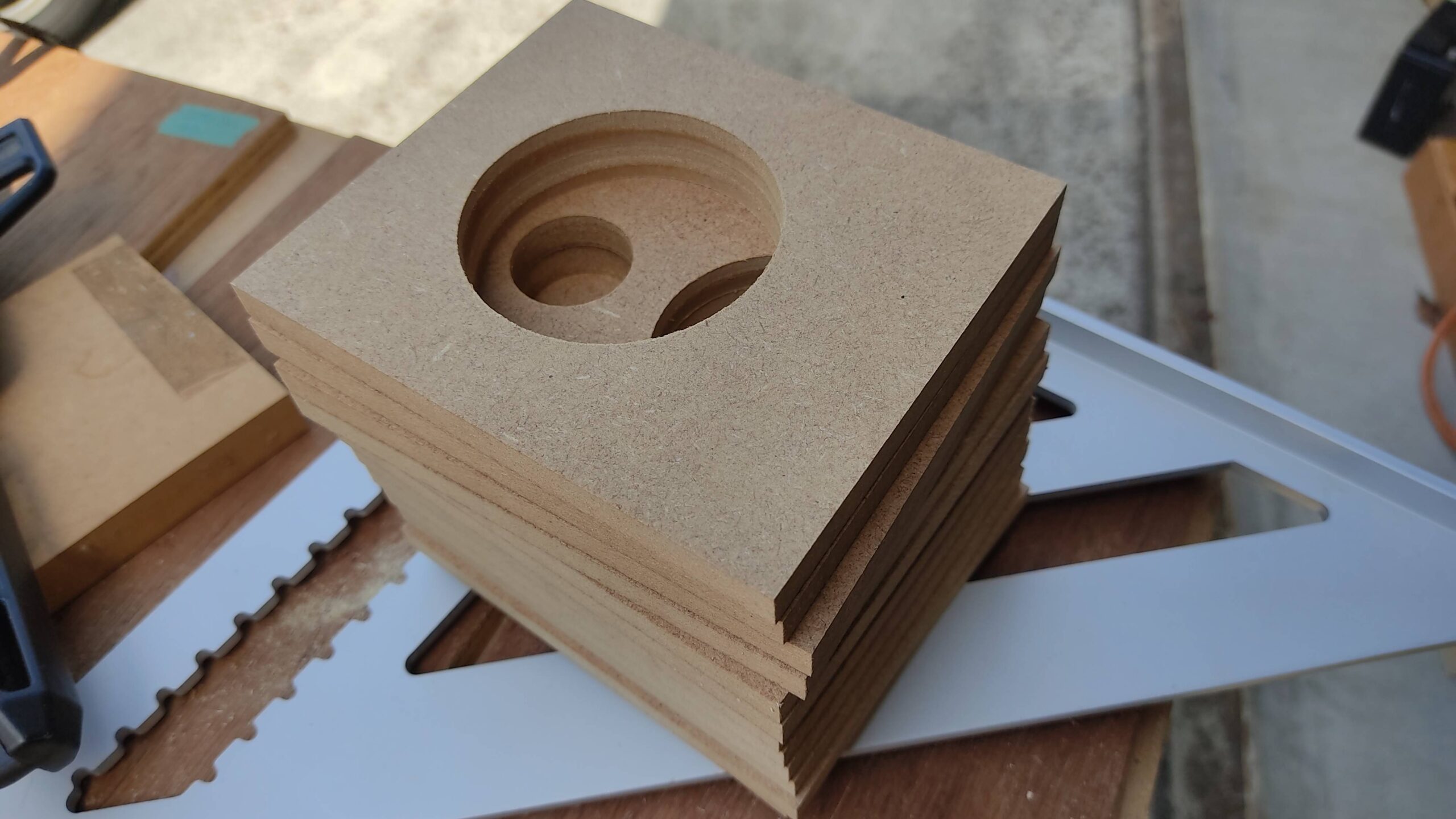

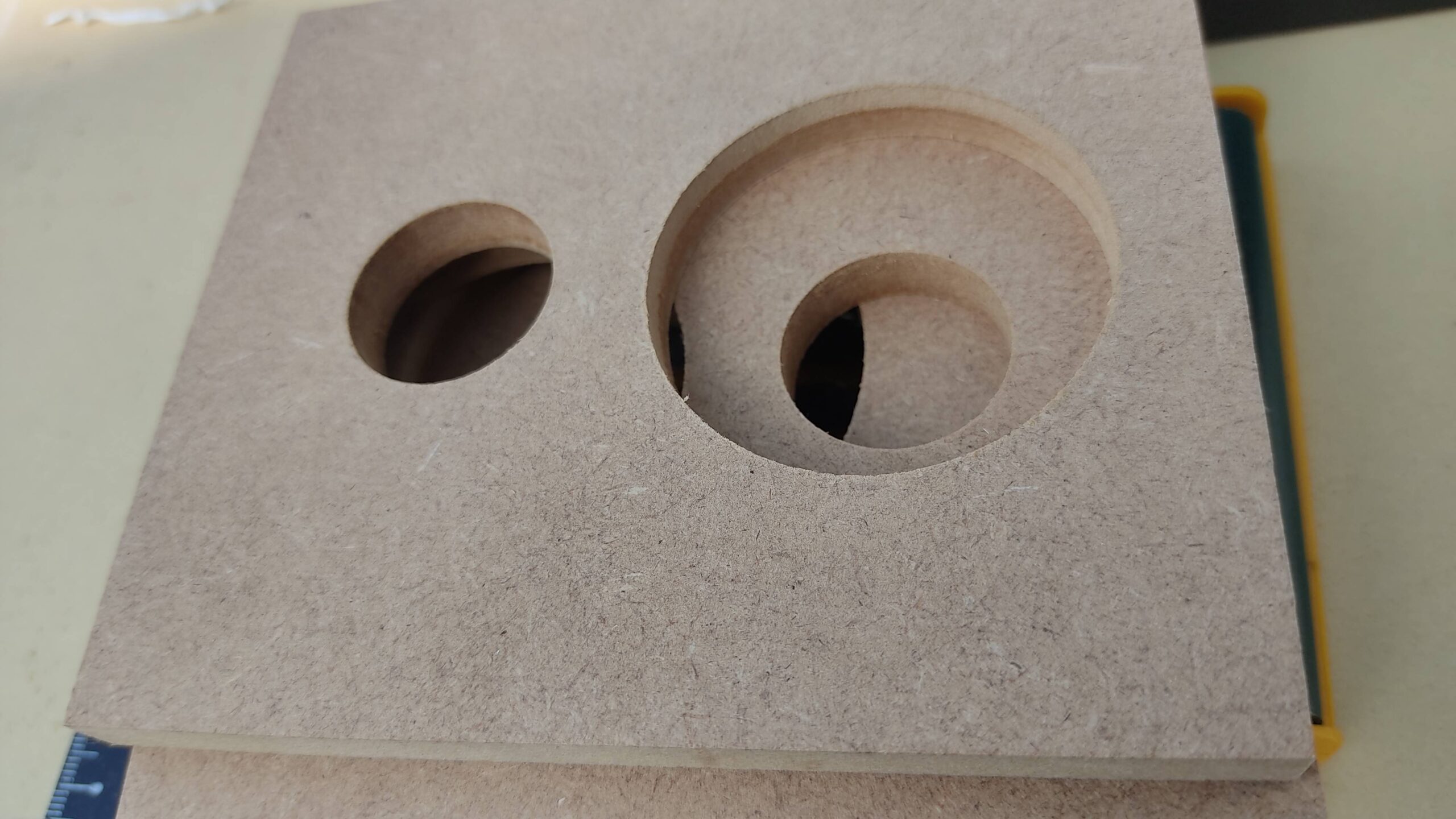

木材セット
穴加工済みのを買った
6: 名無しさん@おーぷん 22/04/10(日) 12:14:54 g3G9
期待
7: 名無しさん@おーぷん 22/04/10(日) 12:16:23 vFuw

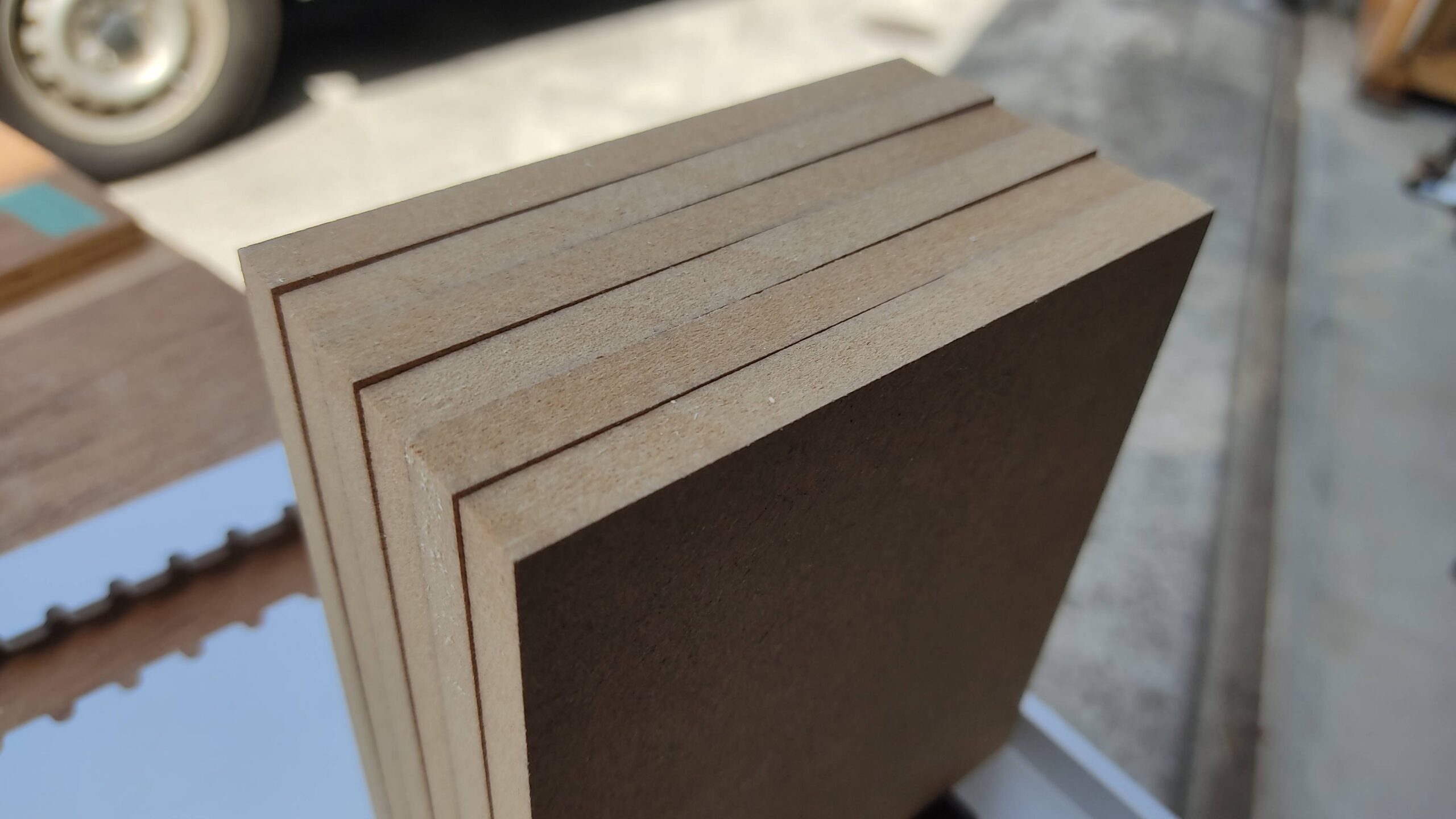

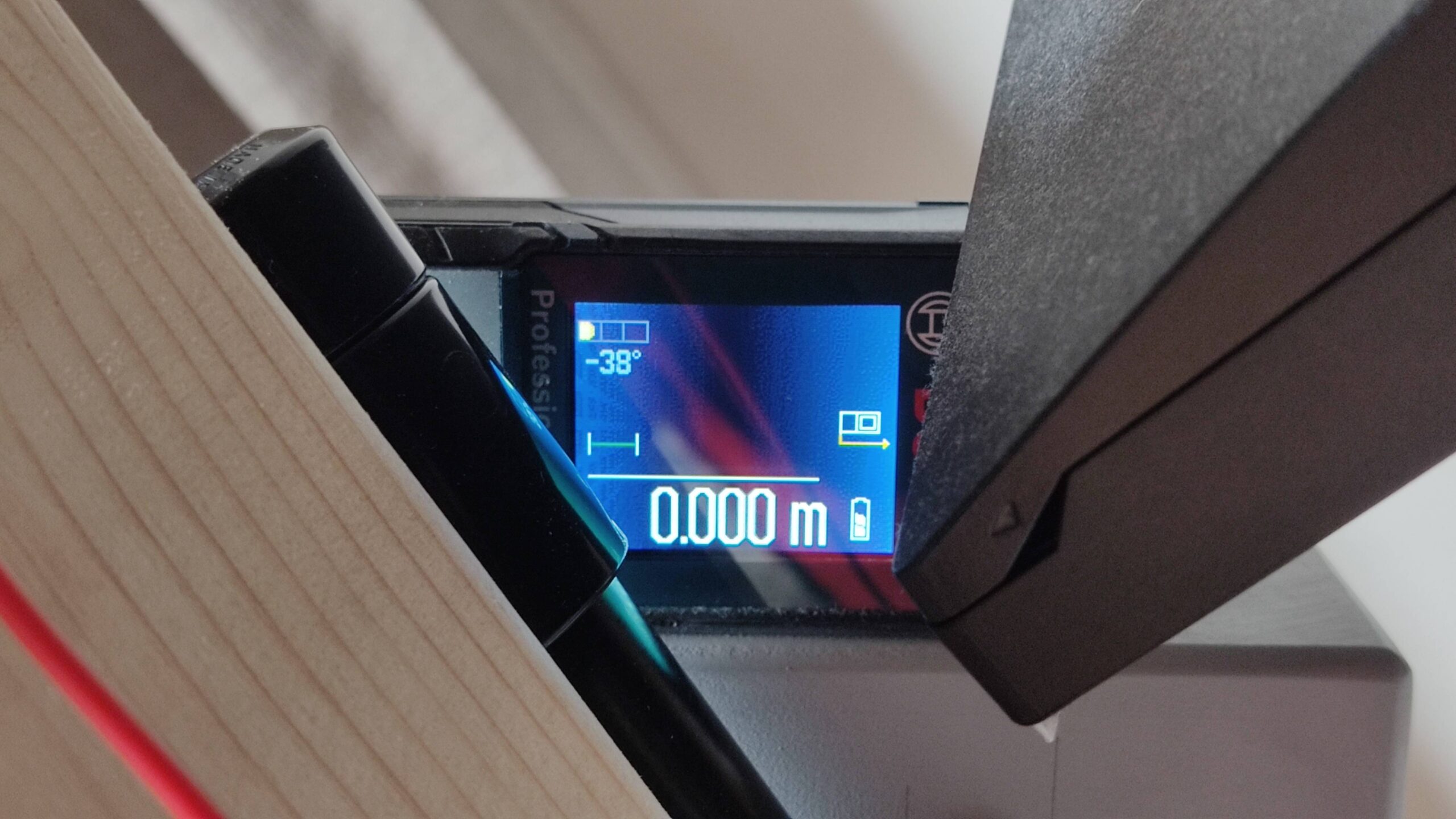

板精度に不満があるので加工していく

9: 名無しさん@おーぷん 22/04/10(日) 12:17:38 SK9p
アンカーのBluetoothスピーカーでええやん
11: 名無しさん@おーぷん 22/04/10(日) 12:17:56 n6s8
こーゆーの楽しいぞー

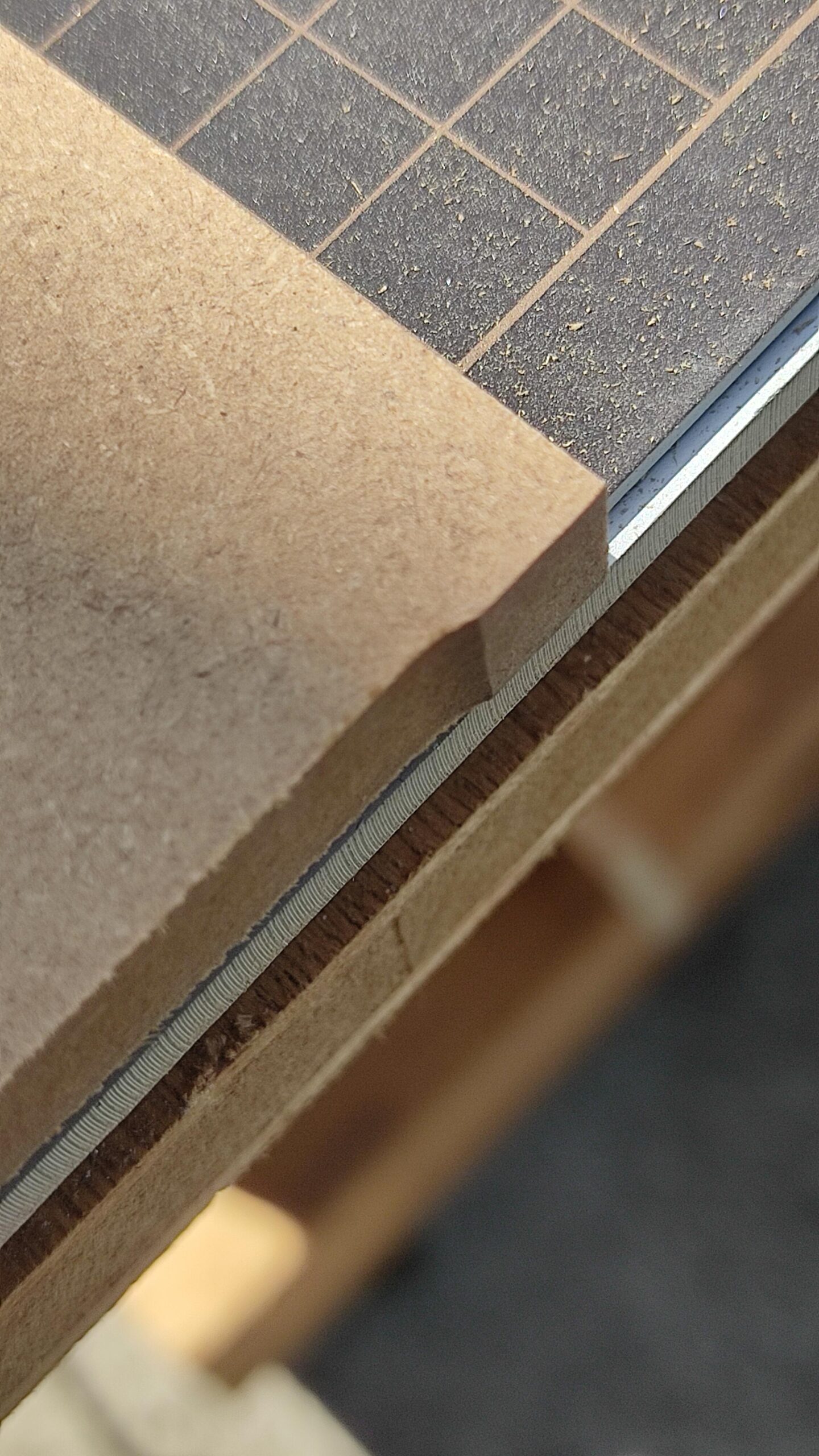

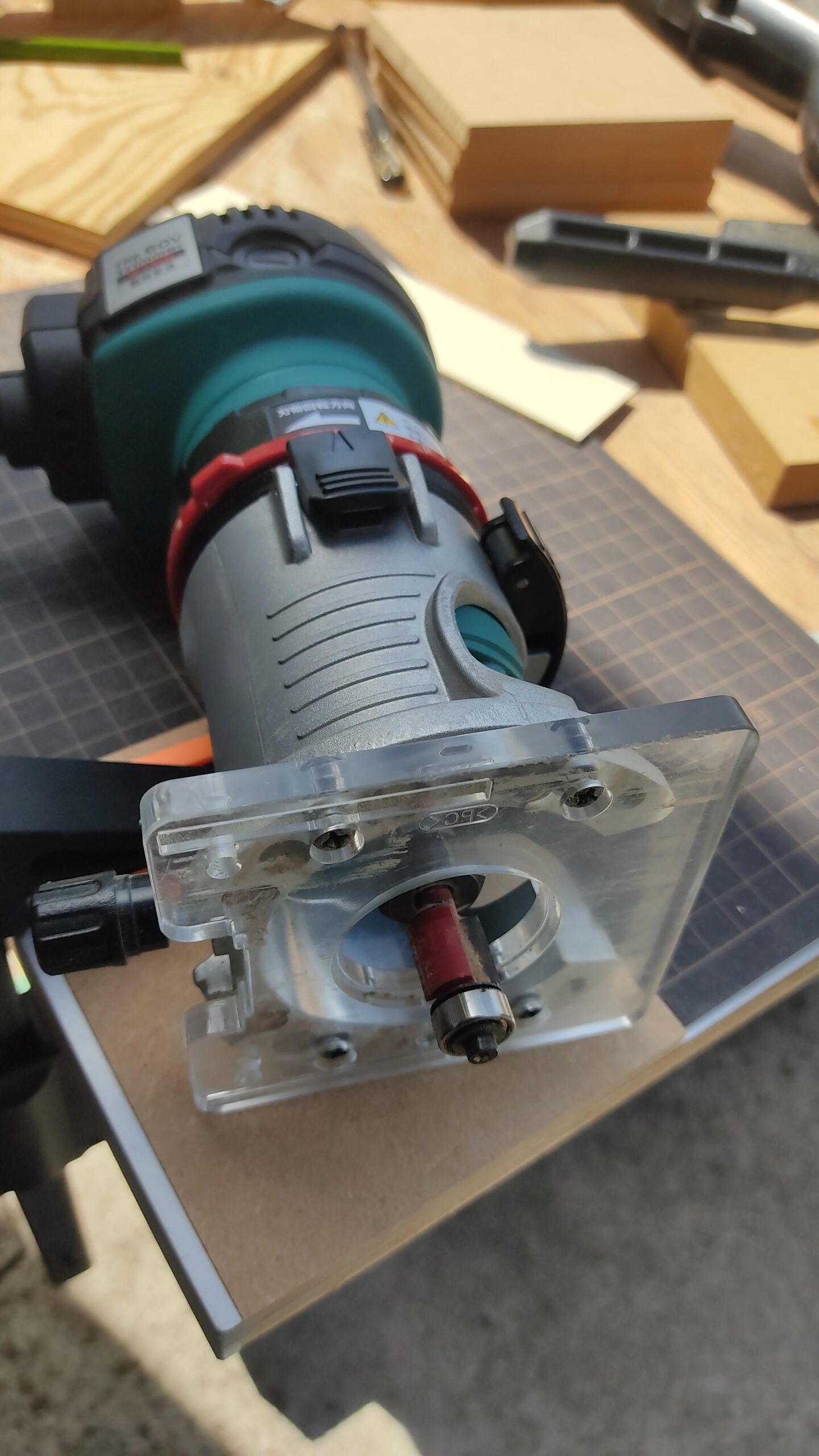

14: 名無しさん@おーぷん 22/04/10(日) 12:26:10 vFuw

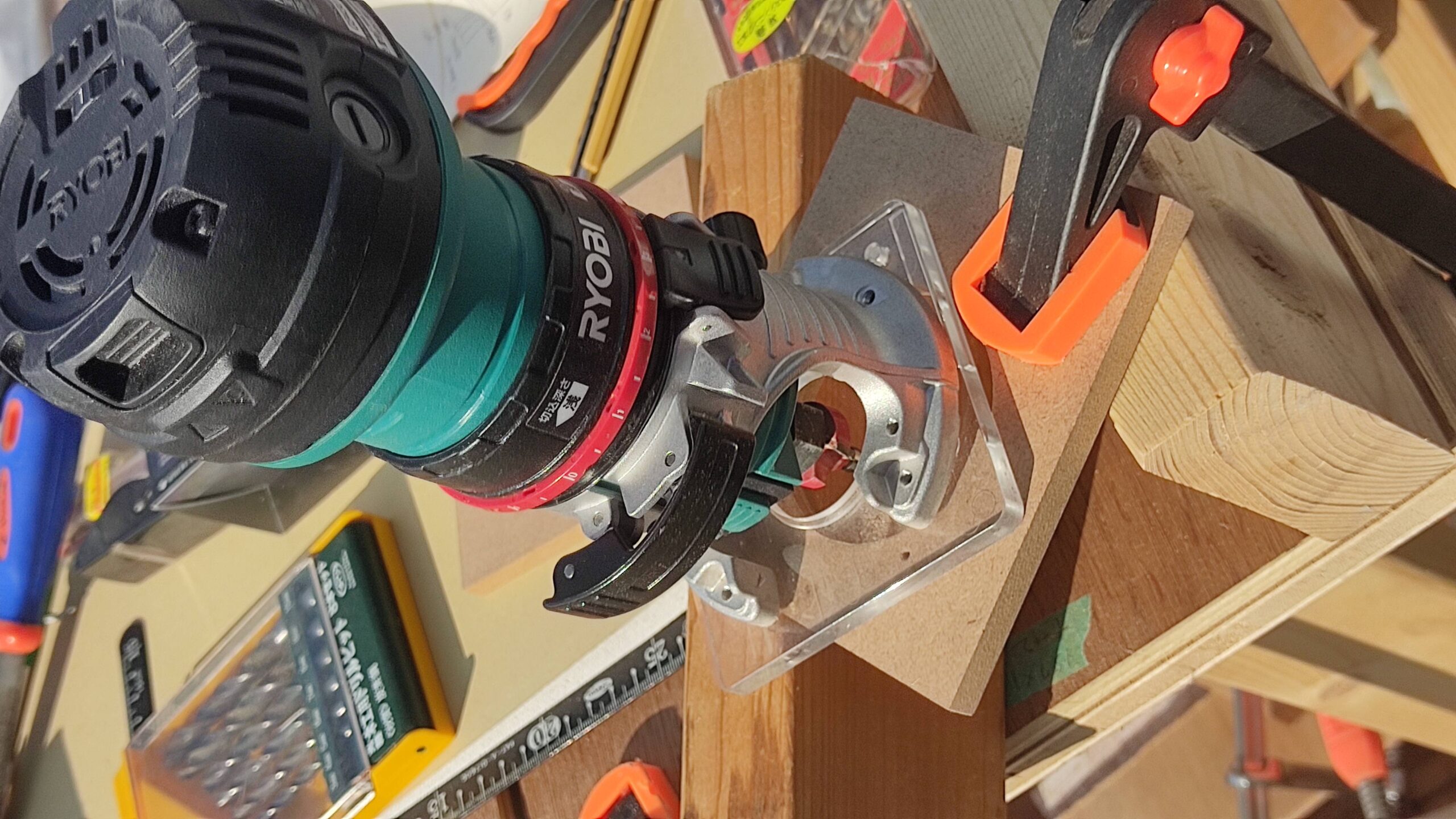

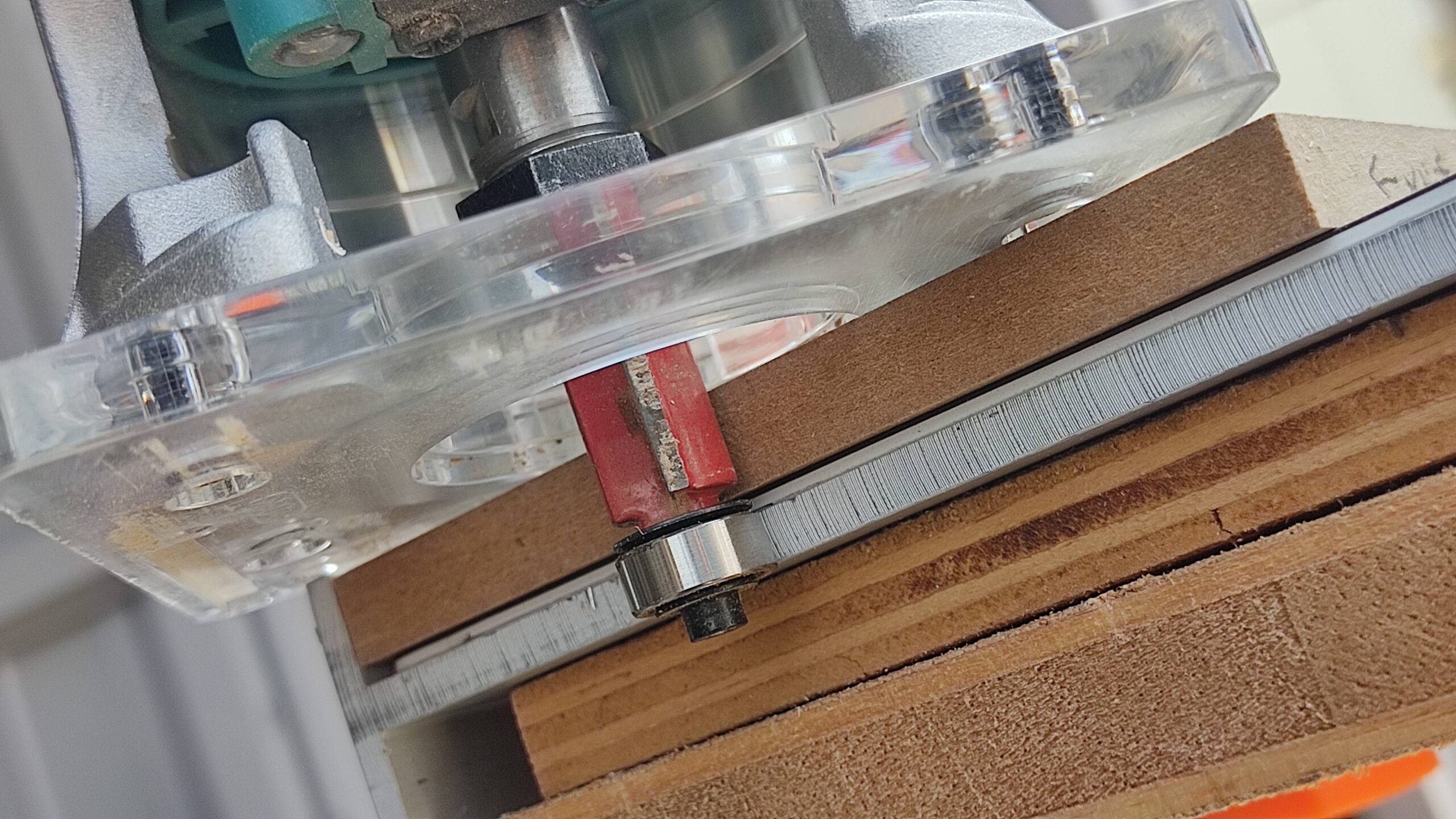

トリマーで直角整えていく
17: 名無しさん@おーぷん 22/04/10(日) 12:32:03 vFuw


こんな感じで削っていくやで

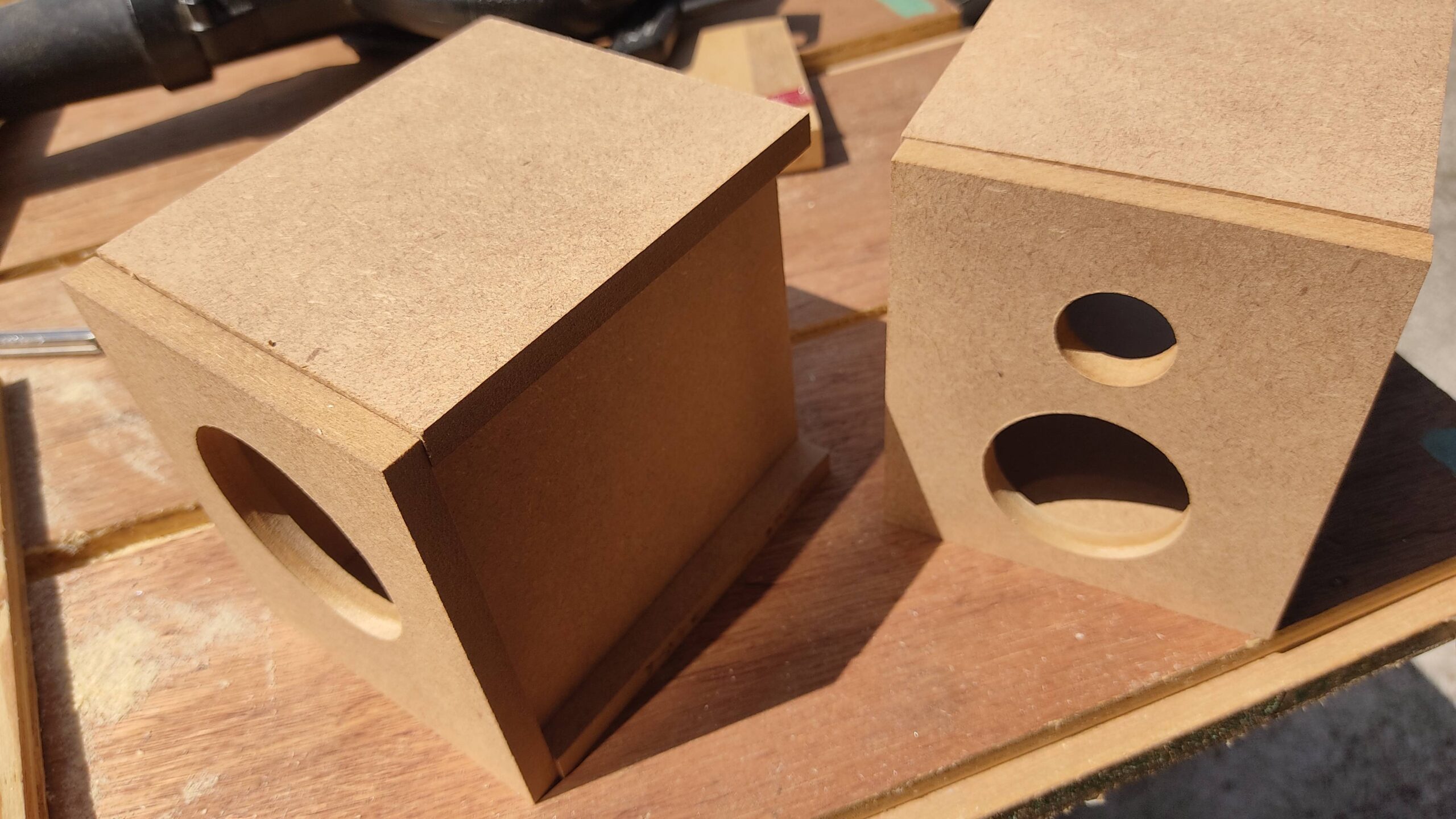

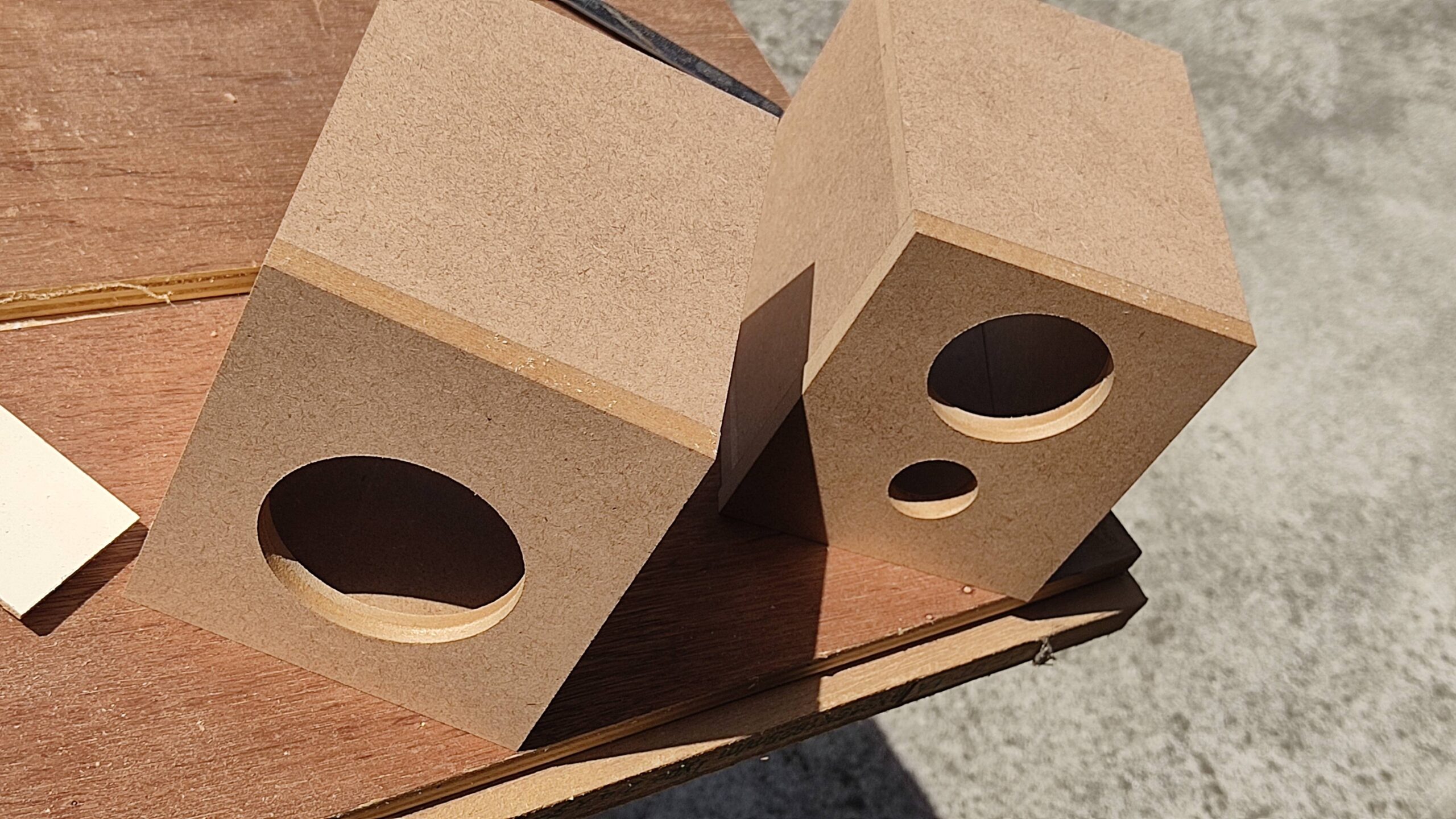

25: 名無しさん@おーぷん 22/04/10(日) 13:08:31 vFuw

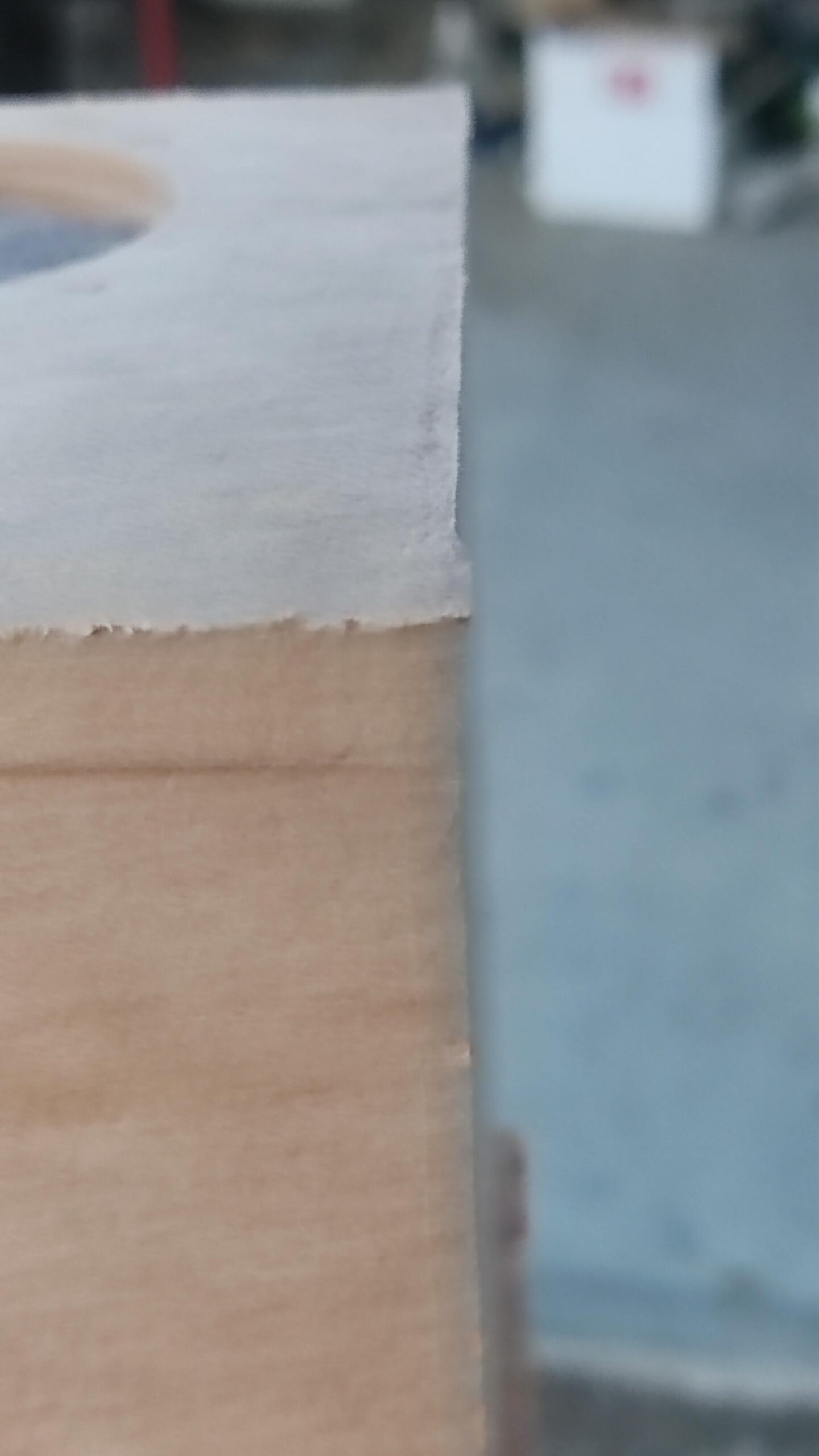

仮組み
高さは合わない



27: 名無しさん@おーぷん 22/04/10(日) 13:15:50 UQEm
>>25
きっとなのに高さ合わないのは削った弊害?
30: 名無しさん@おーぷん 22/04/10(日) 13:37:05 vFuw
>>27
キットなのに1mmほど小さくて直角に切れてない板が届いたのが原因やで
31: 名無しさん@おーぷん 22/04/10(日) 13:45:53 UQEm
>>30
小さいキットなのに雑やなあ

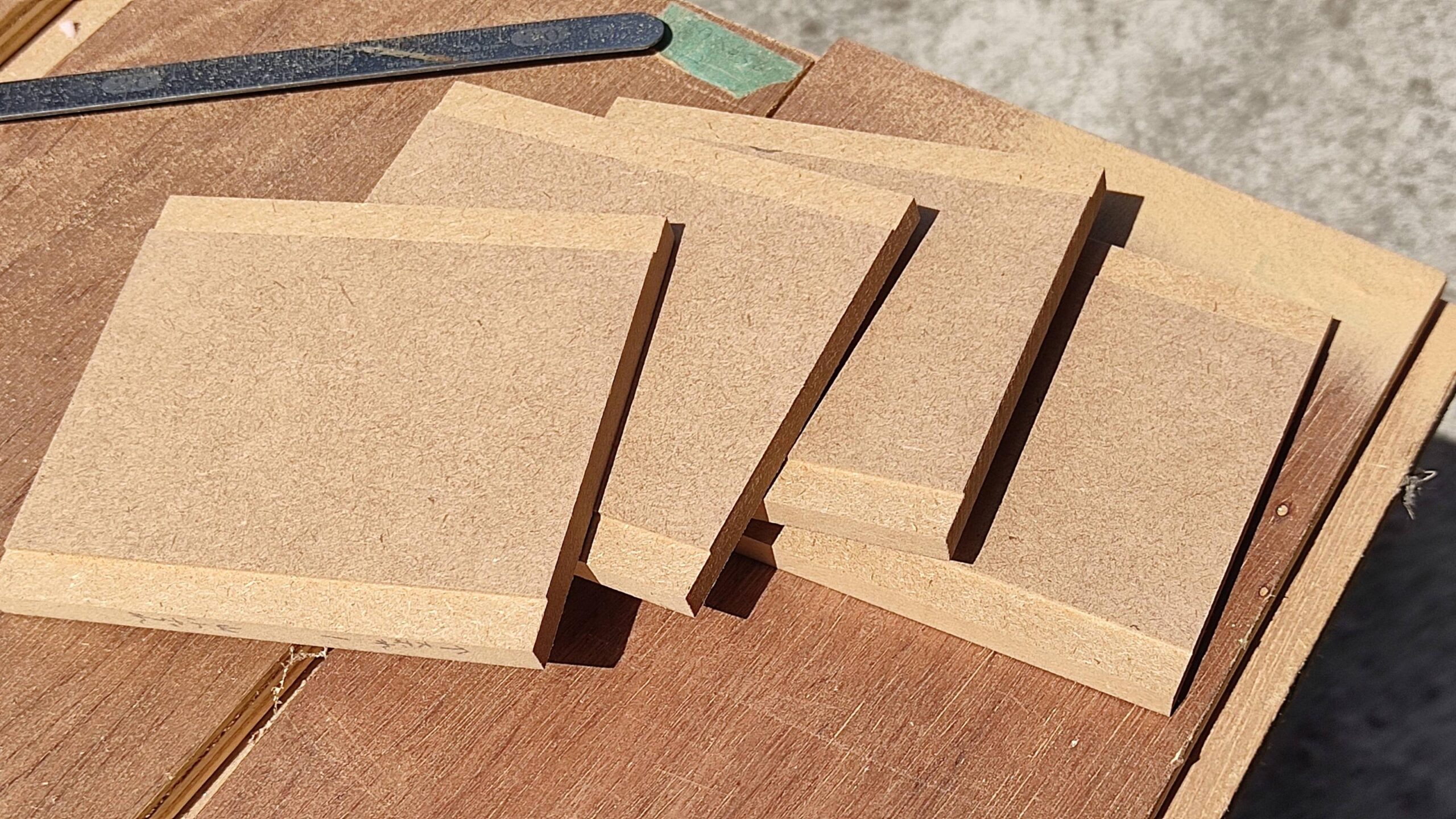

26: 名無しさん@おーぷん 22/04/10(日) 13:14:54 vFuw

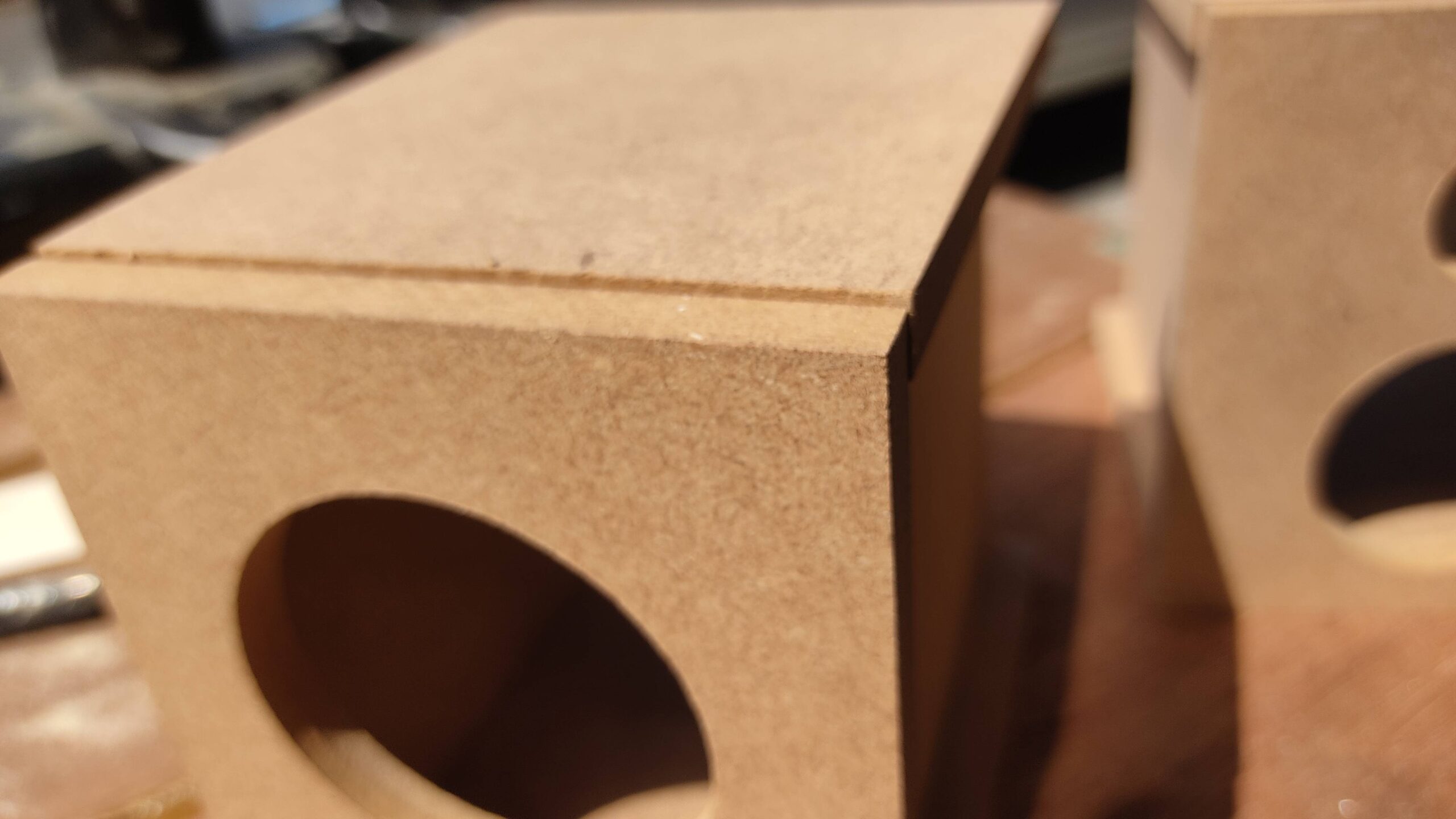

仕方ないので天板と底板に幅10mm、深さ1mmの溝を彫る
28: 名無しさん@おーぷん 22/04/10(日) 13:22:48 vFuw


一箇所できた、あと7箇所
29: 名無しさん@おーぷん 22/04/10(日) 13:36:19 vFuw




これで高さがなんとかなりそう
32: 名無しさん@おーぷん 22/04/10(日) 13:46:36 nlqc
がんばれ

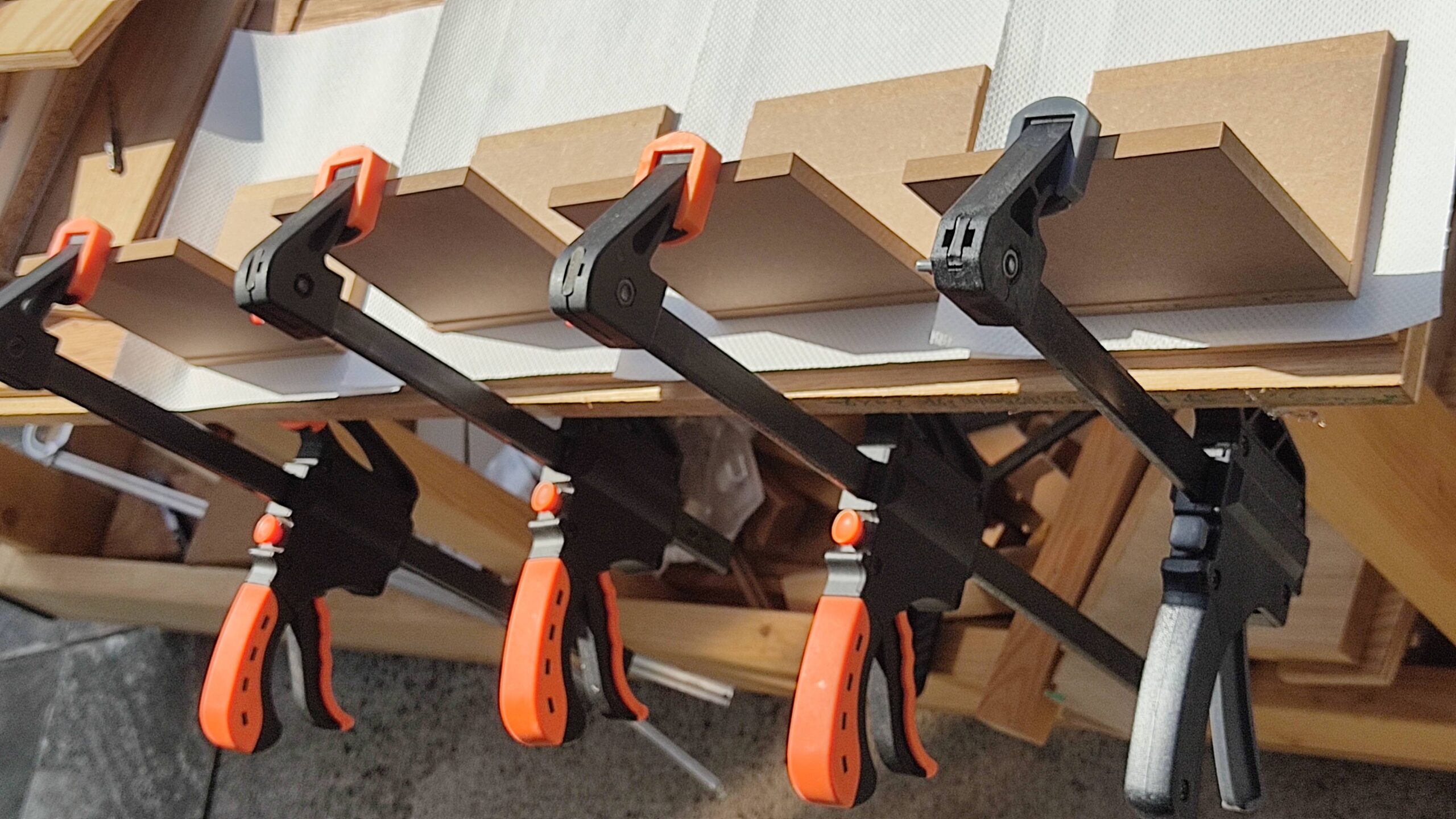

33: 名無しさん@おーぷん 22/04/10(日) 13:48:15 vFuw

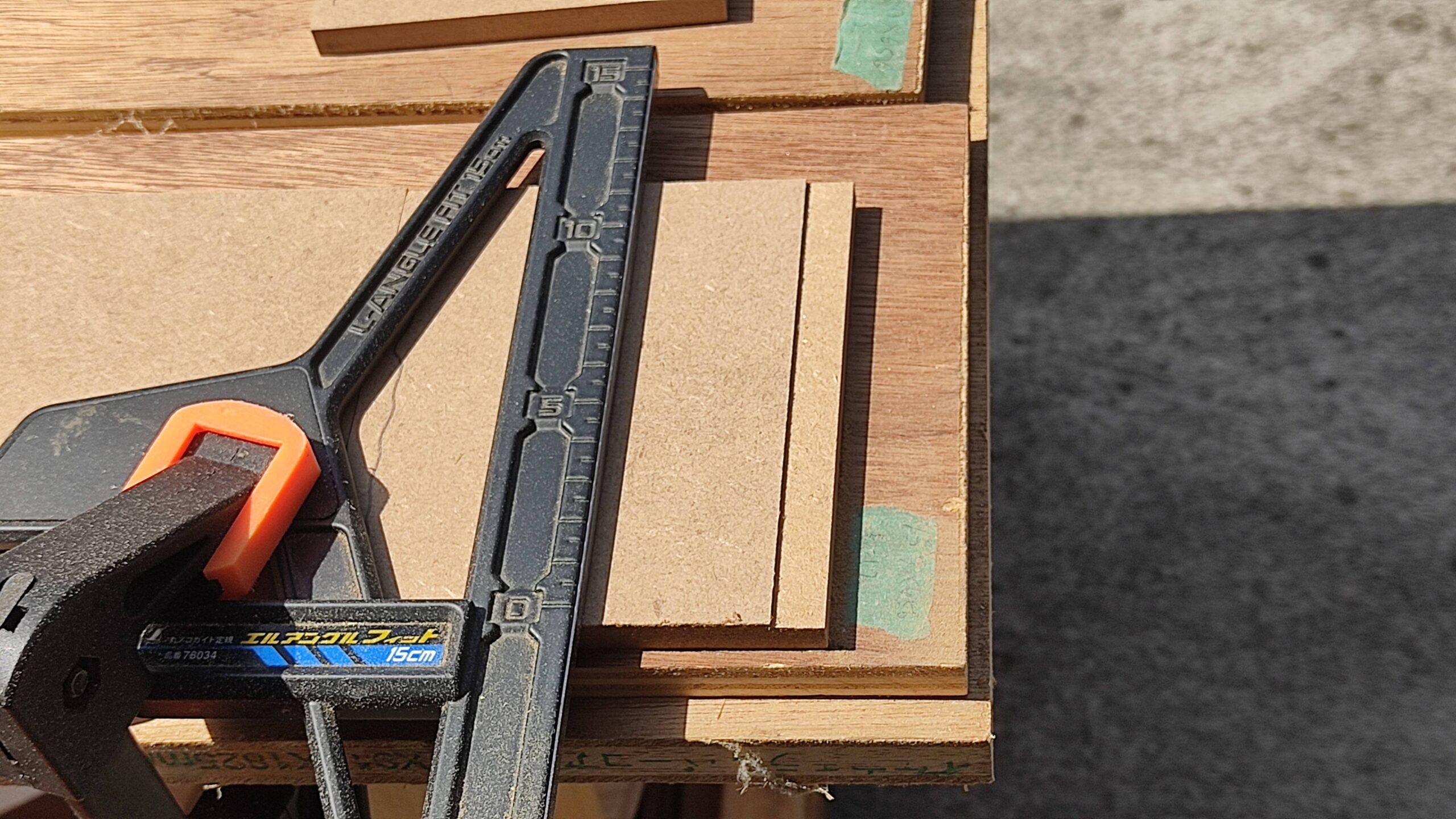

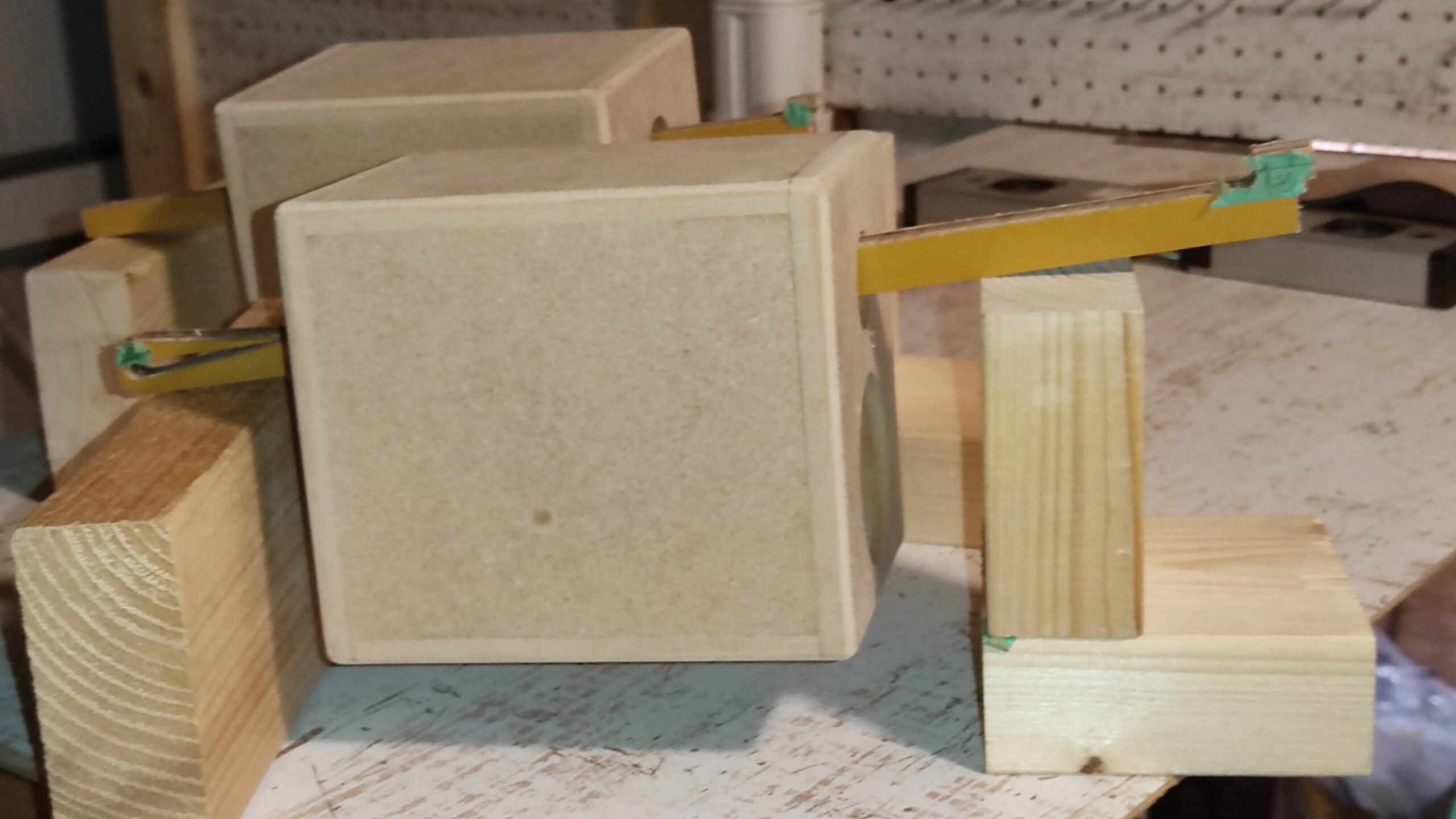

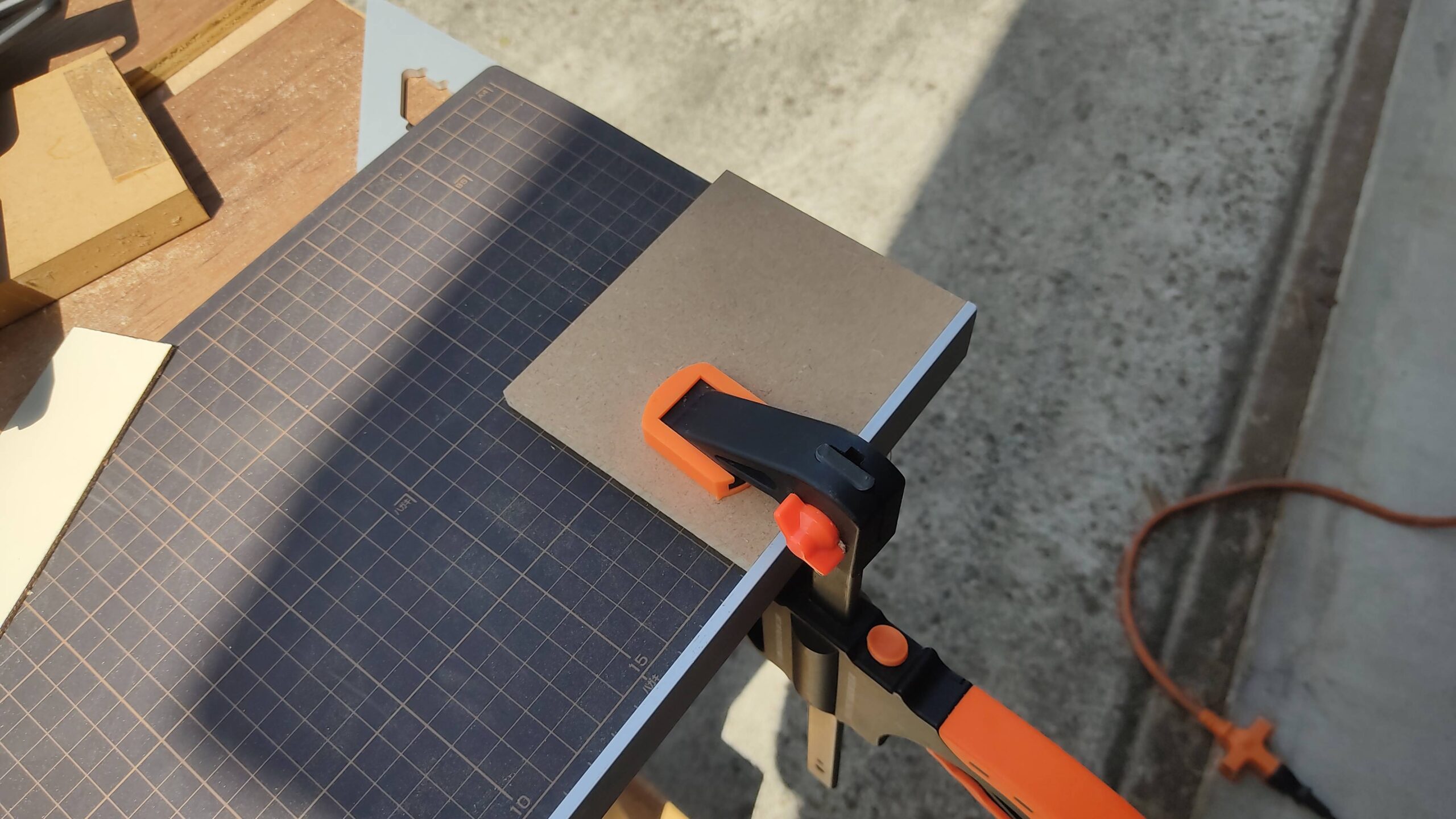

接着後のクランプ固定状況の確認





接着剤を塗る前の準備やね
38: 名無しさん@おーぷん 22/04/10(日) 14:22:19 vFuw

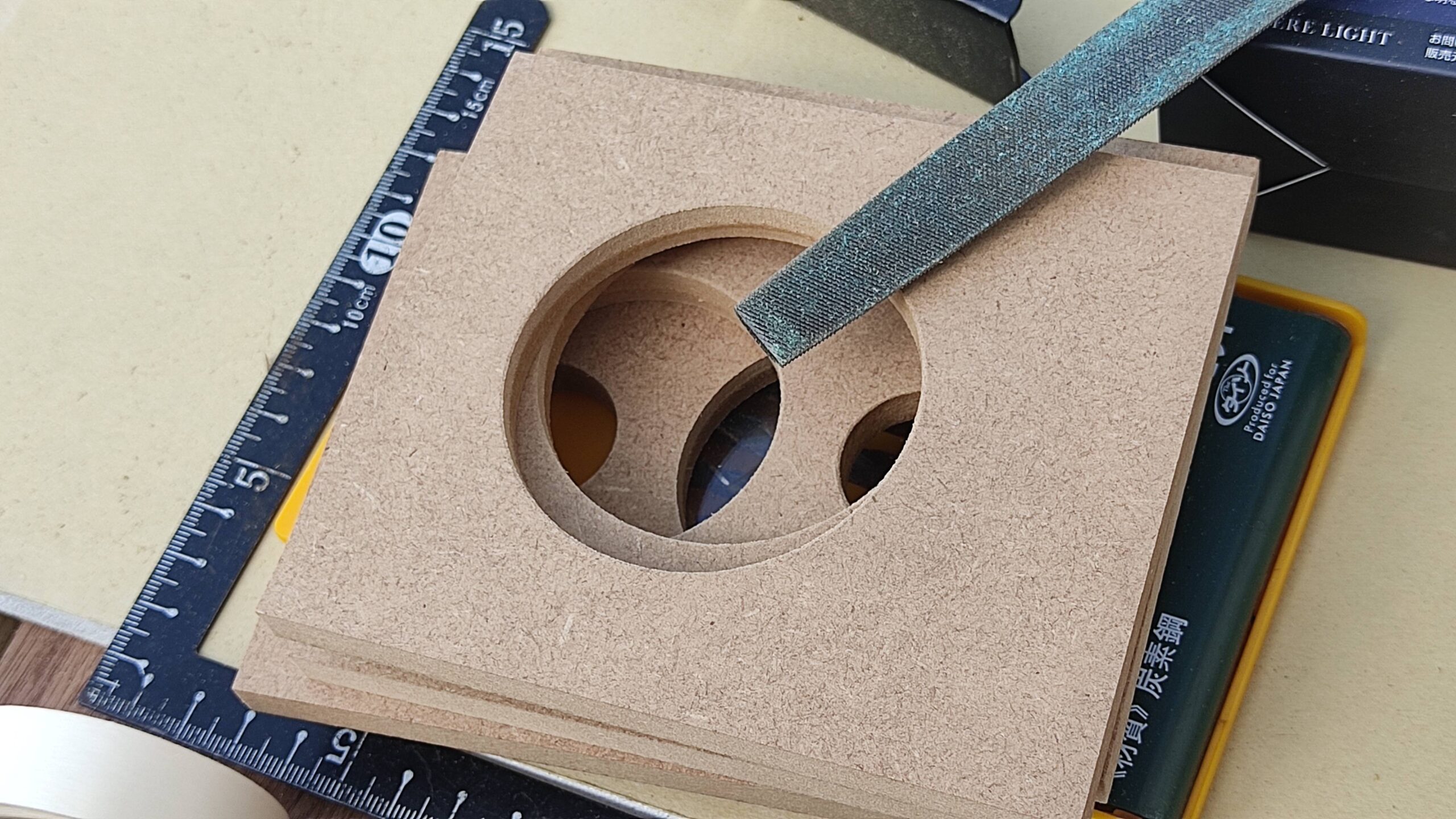

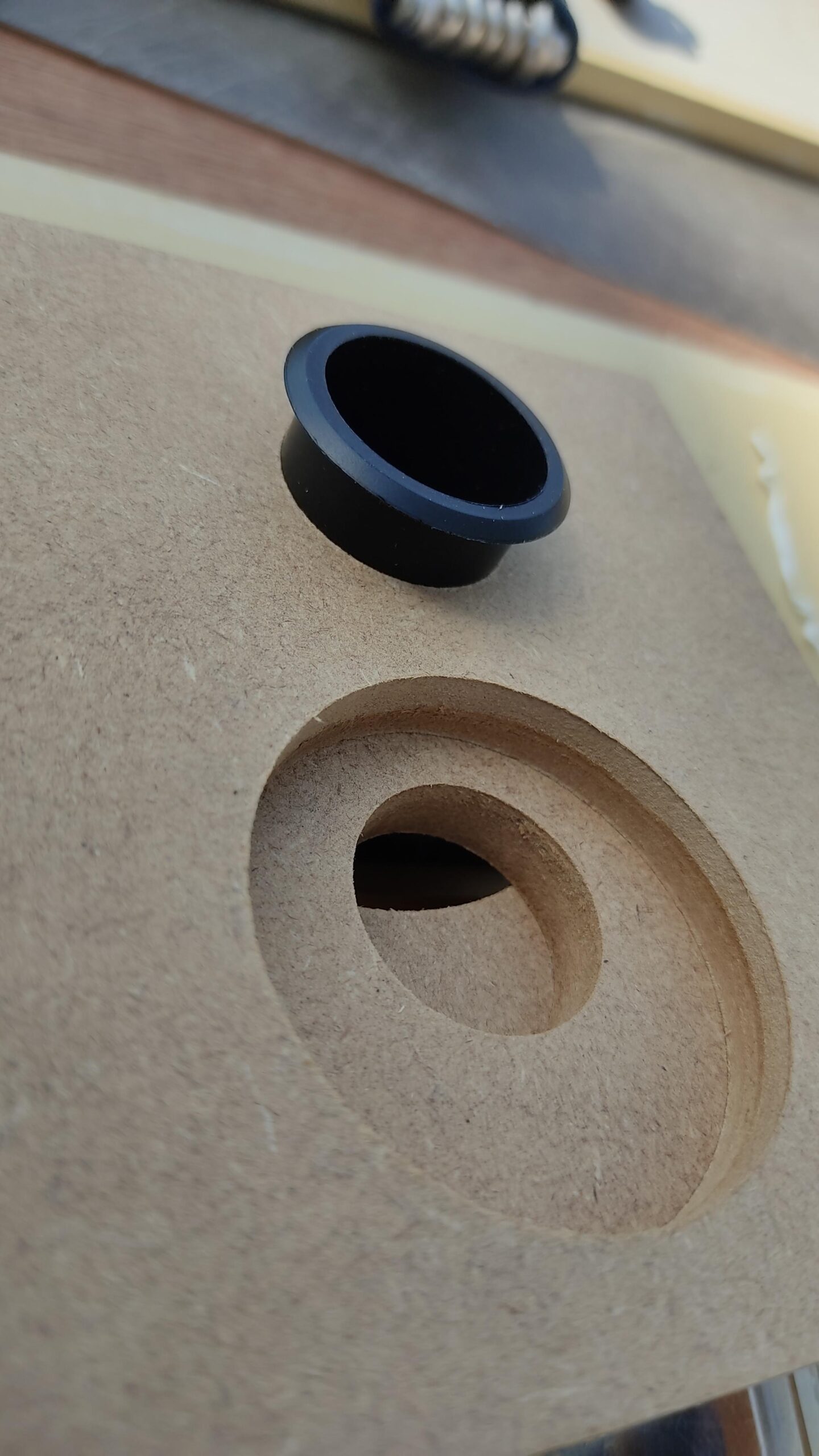

穴の内側をヤスリで角落とし







ポートは厳密に48mmのはずが50mmぐらいあるから少し切る
41: 名無しさん@おーぷん 22/04/10(日) 14:34:36 GlRd
道具がたくさんあってええな
48: 名無しさん@おーぷん 22/04/10(日) 14:47:03 0yGB
ええ休日の過ごし方してんなぁ

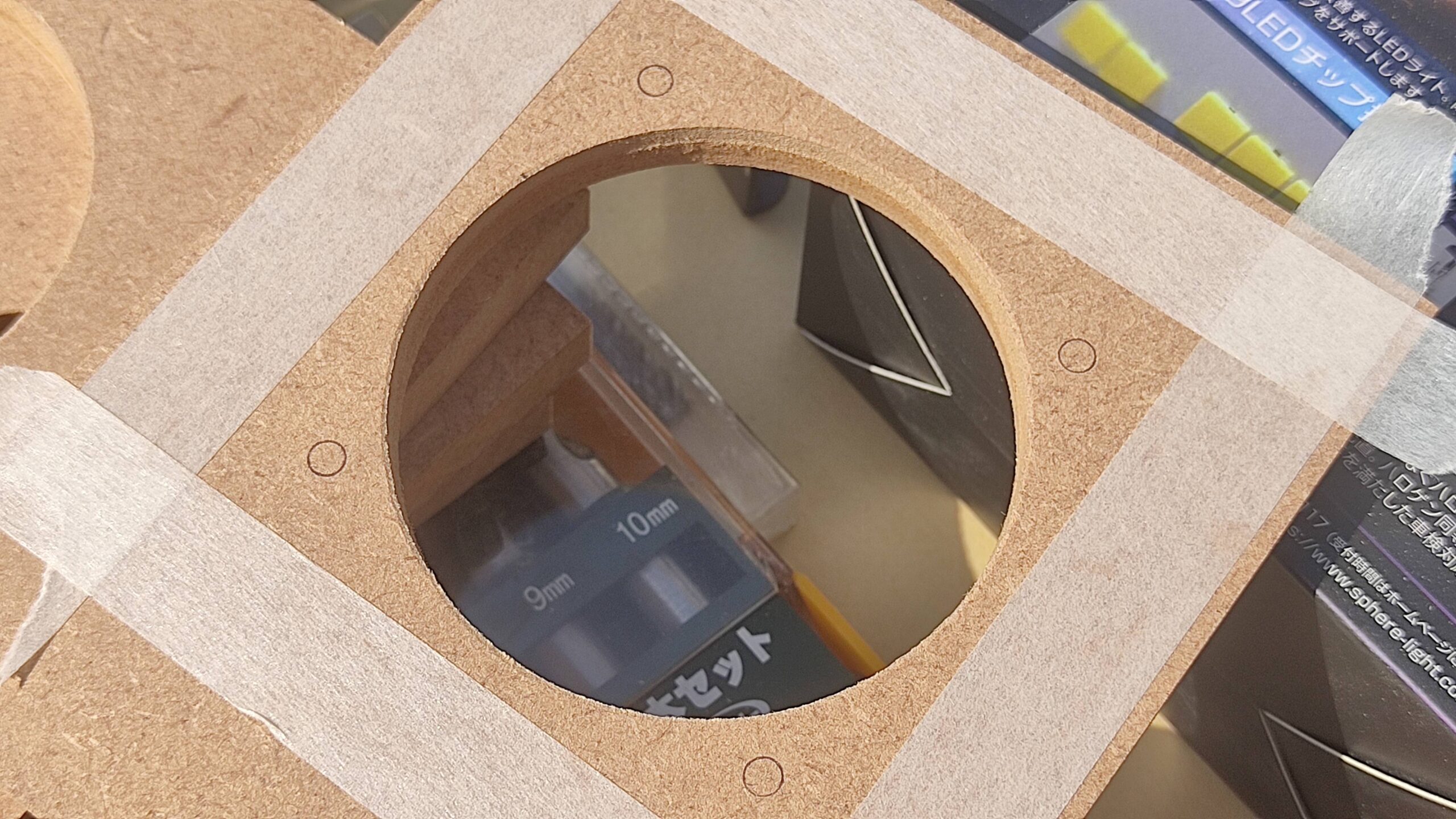

49: 名無しさん@おーぷん 22/04/10(日) 14:48:52 vFuw




>>48
アリガトさんナス

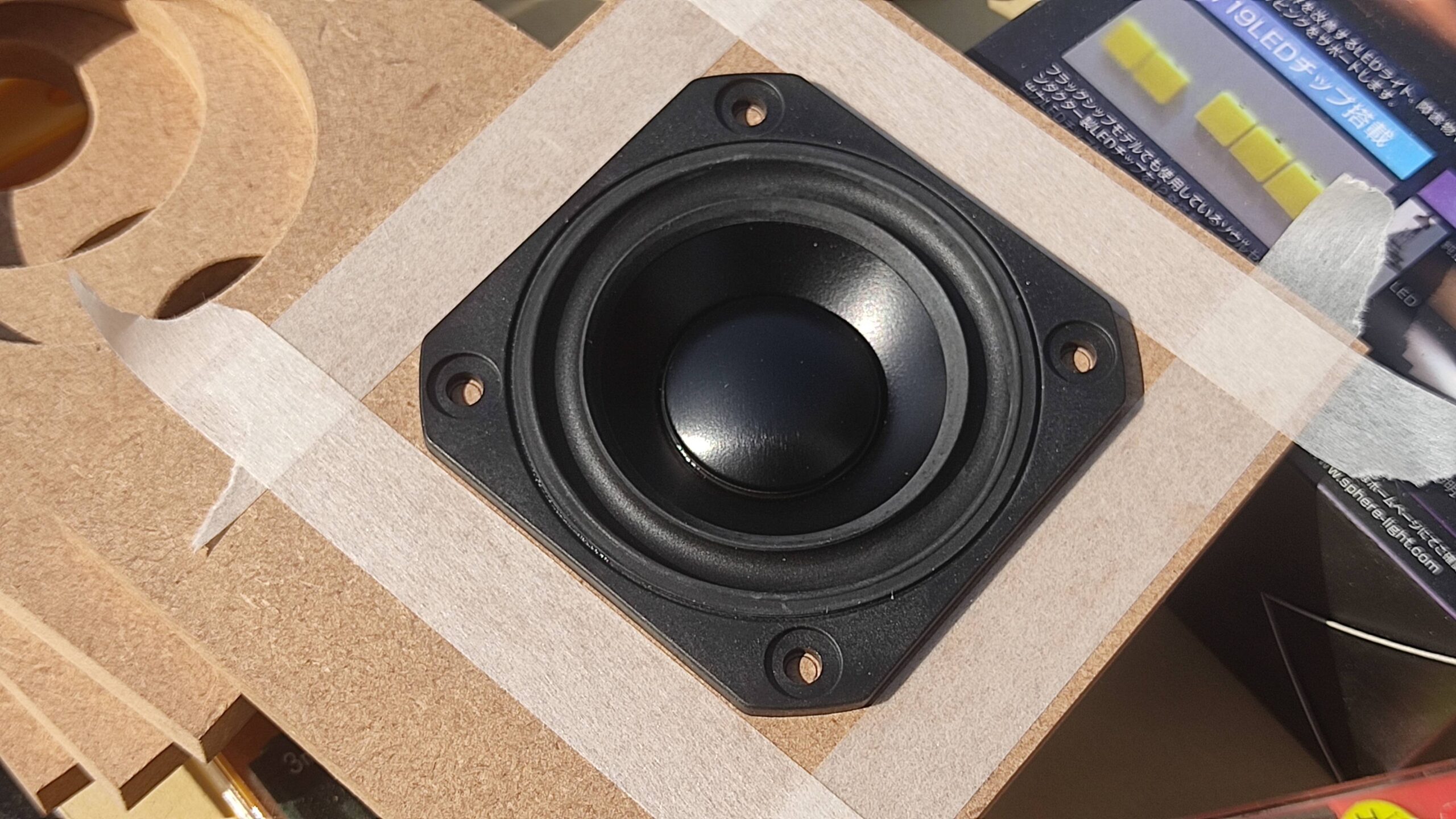

62mmの下穴とスピーカーに誤差があるので
穴の中心にスピーカーが来るように
角度も真っ直ぐになるようにマステで中心だしして
穴に印をつけた
これから下穴あけるん
50: 名無しさん@おーぷん 22/04/10(日) 15:02:08 vFuw

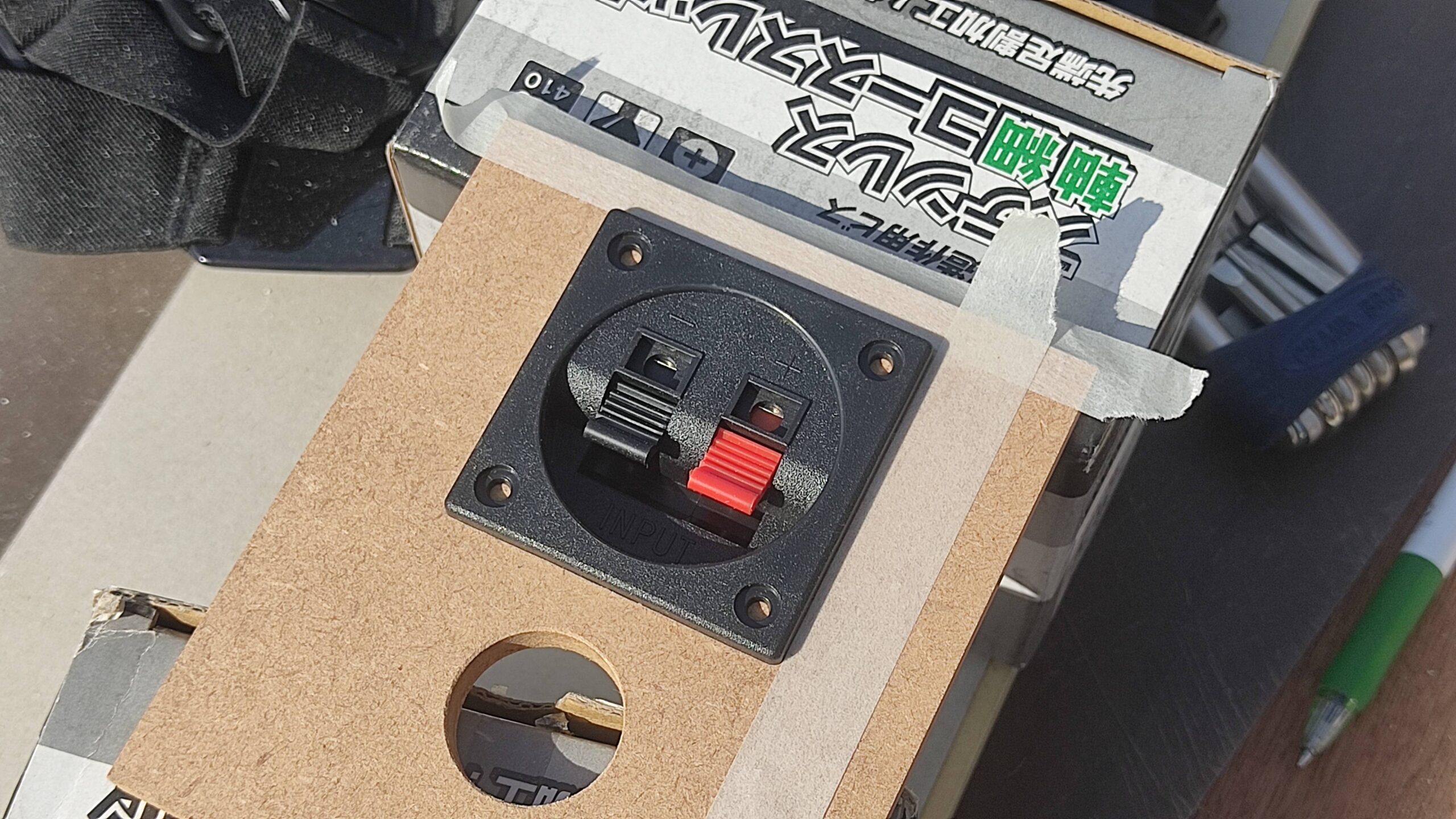

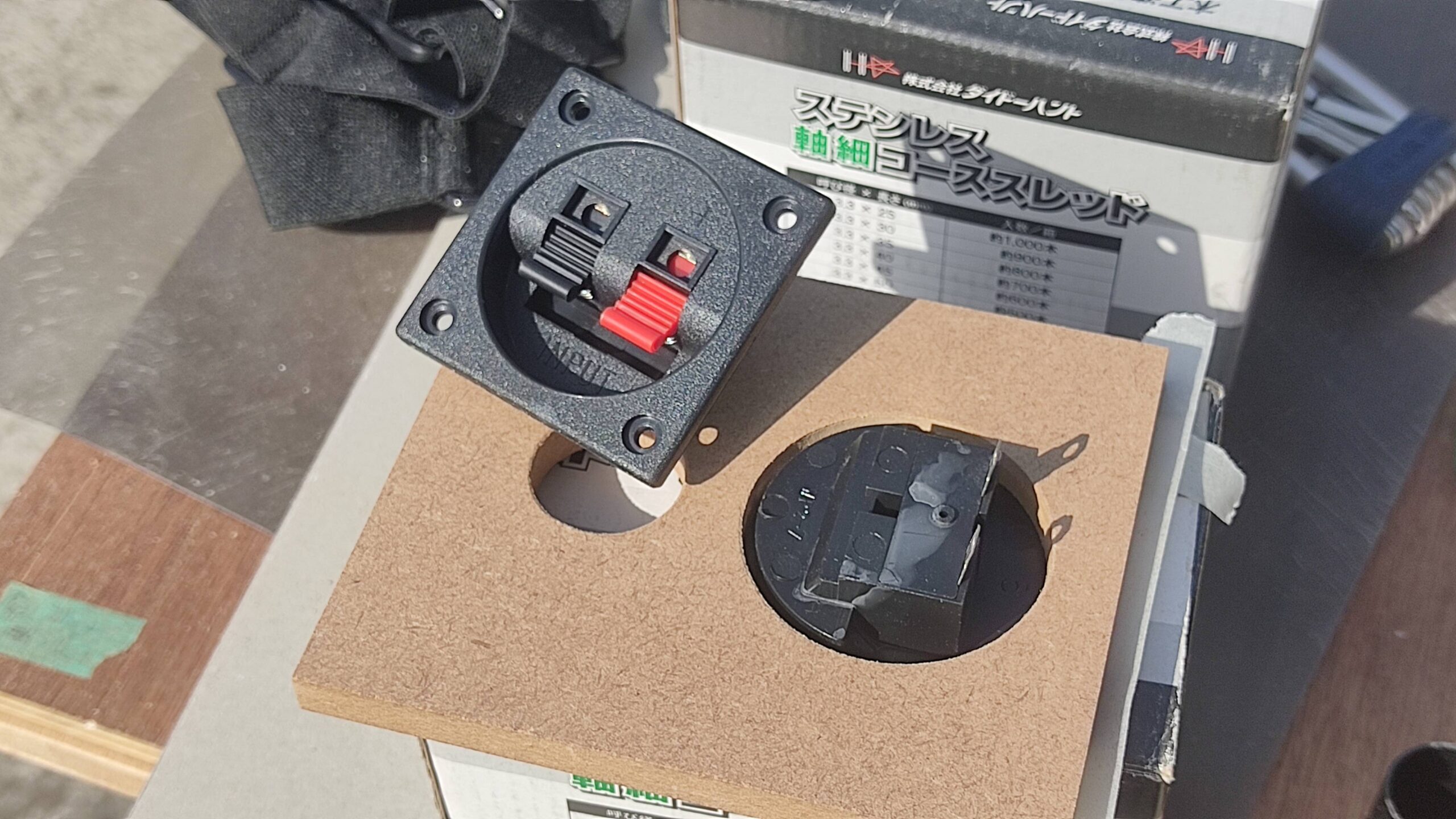

スピーカーターミナルも真ん中に行くように印して
下穴開けるん
53: 名無しさん@おーぷん 22/04/10(日) 15:24:53 vFuw

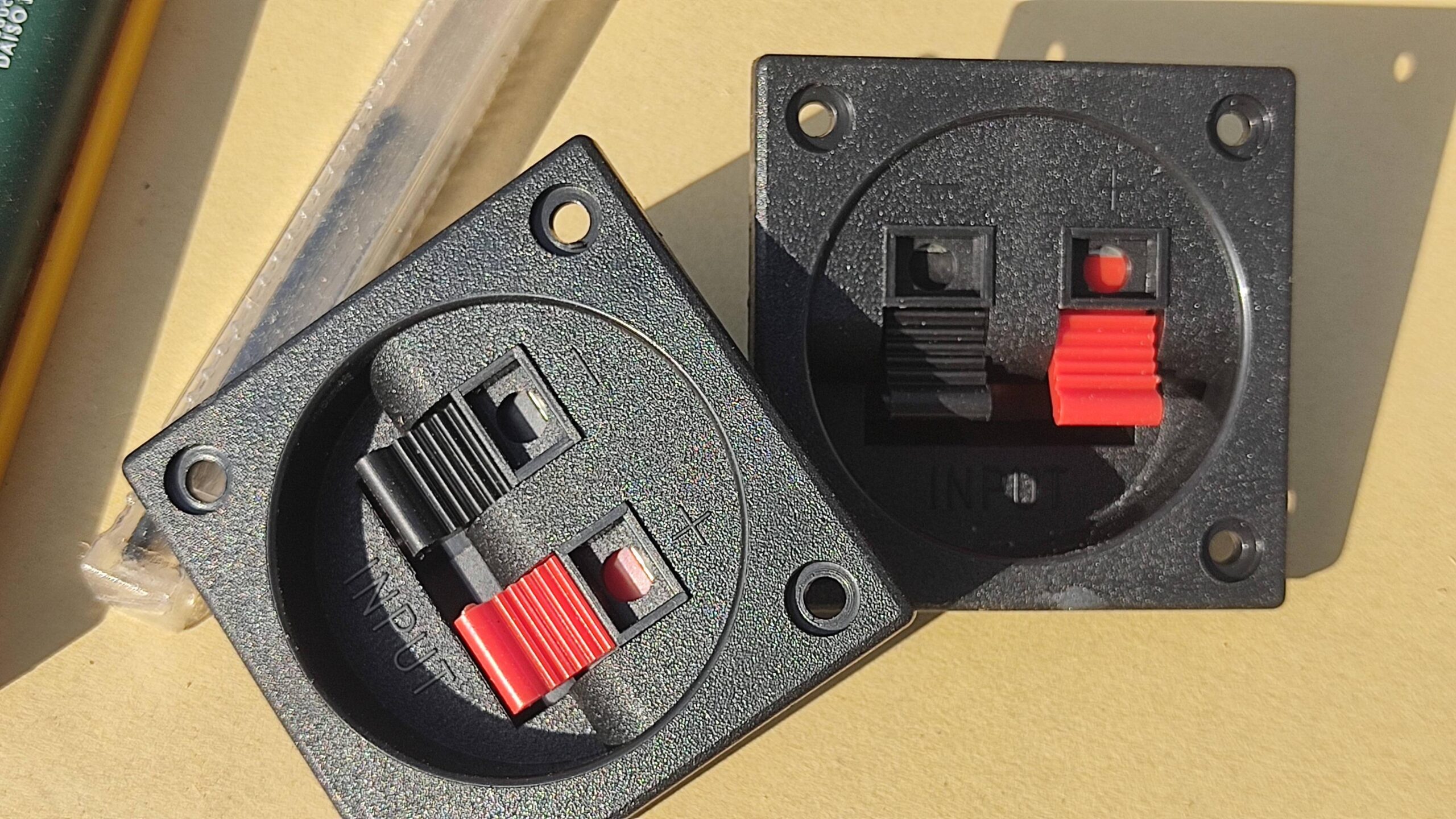

ターミナルの穴がホームページの説明文と違ってたので4.5mmに増径

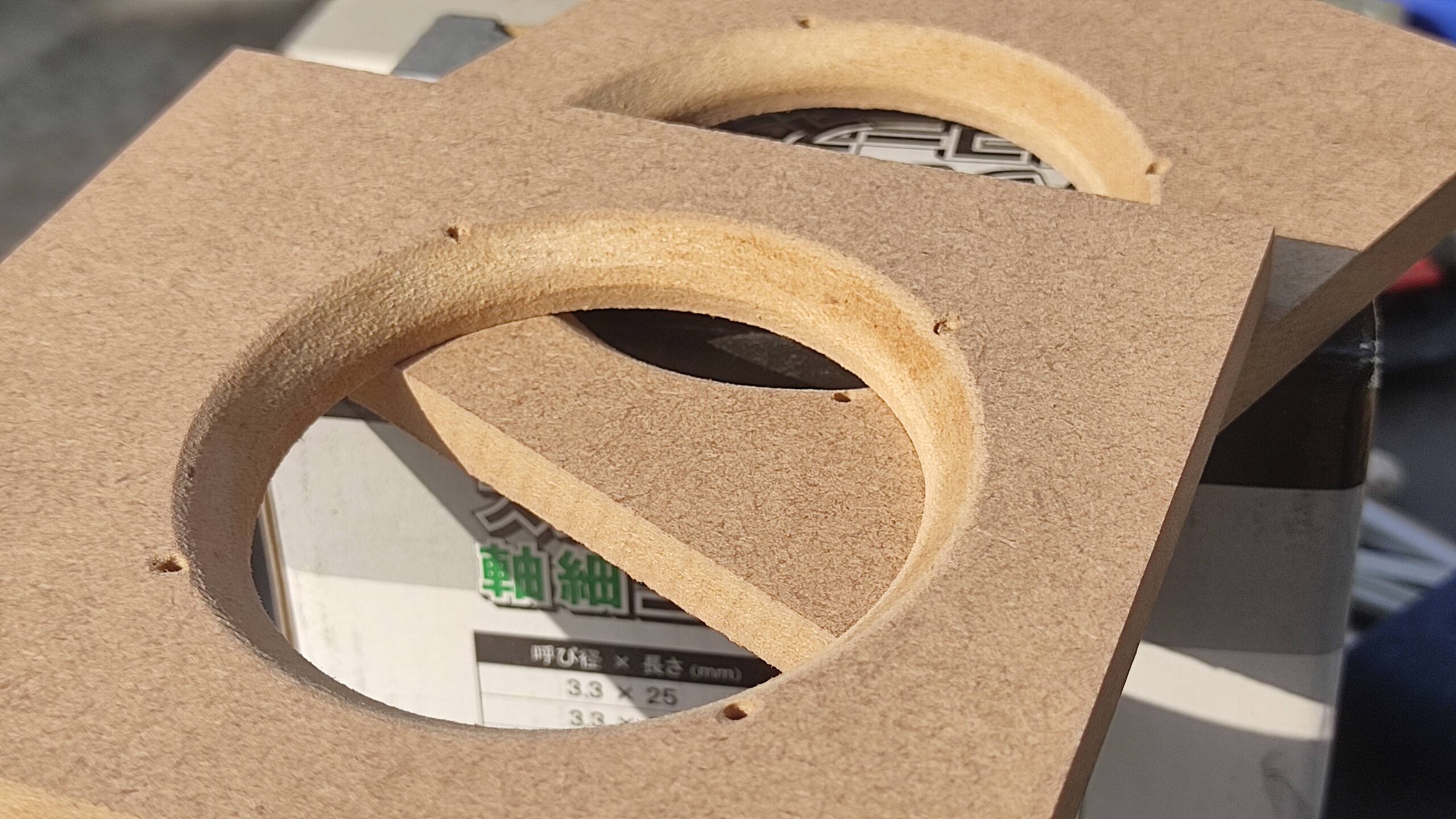

54: 名無しさん@おーぷん 22/04/10(日) 15:46:43 vFuw

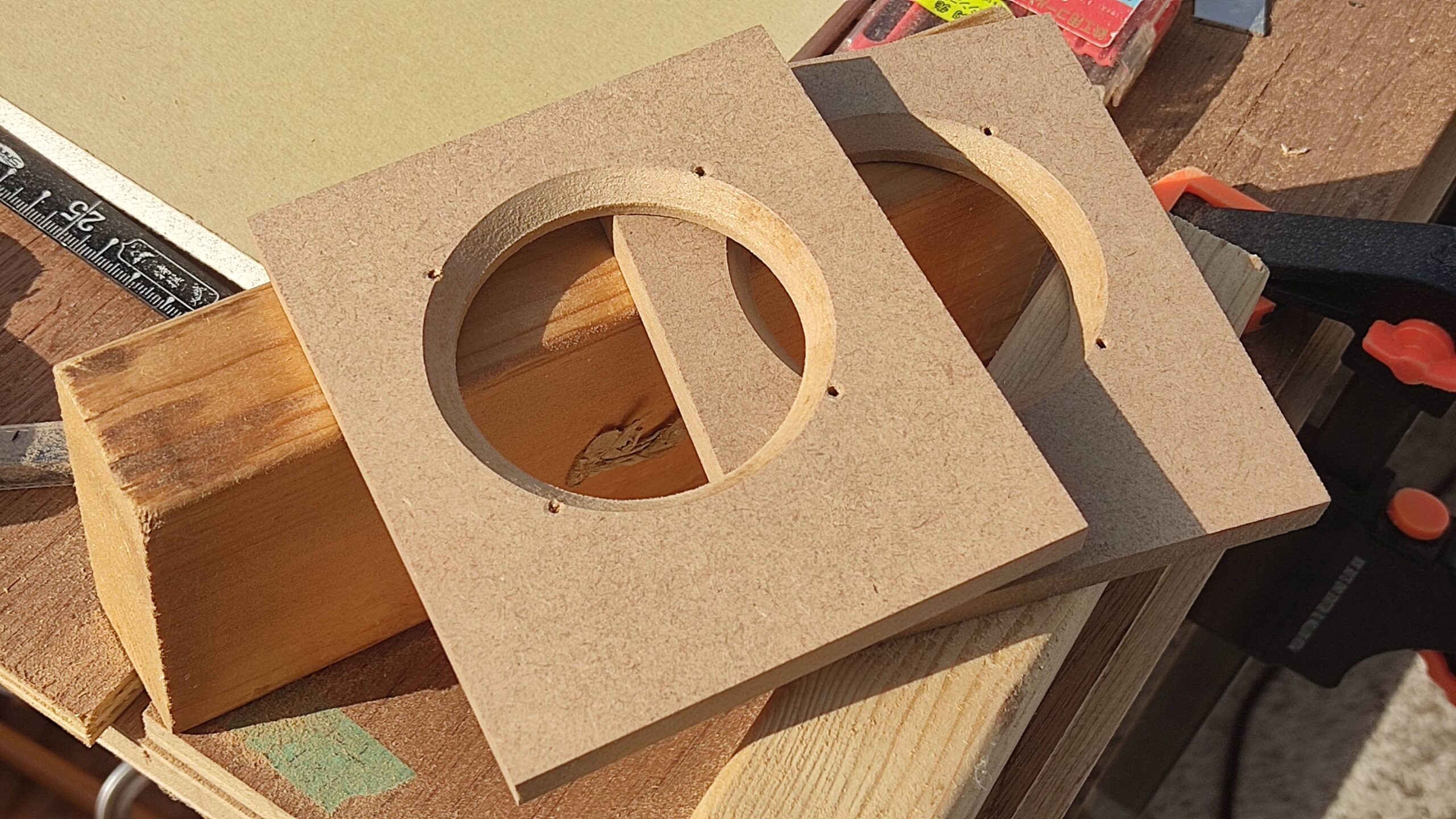

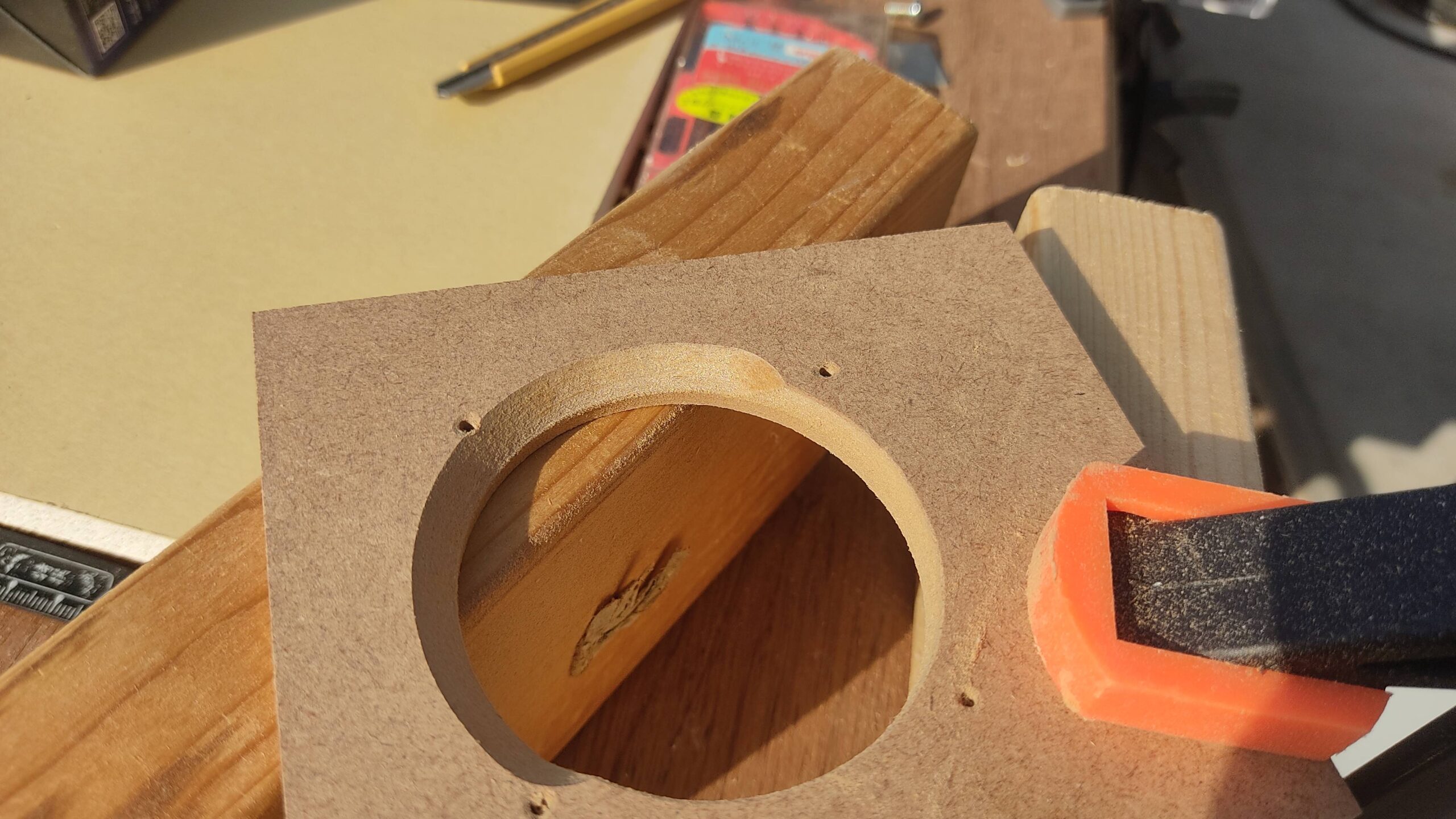

スピーカー取り付け裏側にテーパーを設置
今日はトリマーの日
55: 名無しさん@おーぷん 22/04/10(日) 15:51:52 vFuw
トリマーでできた角をヤスリで取り除き

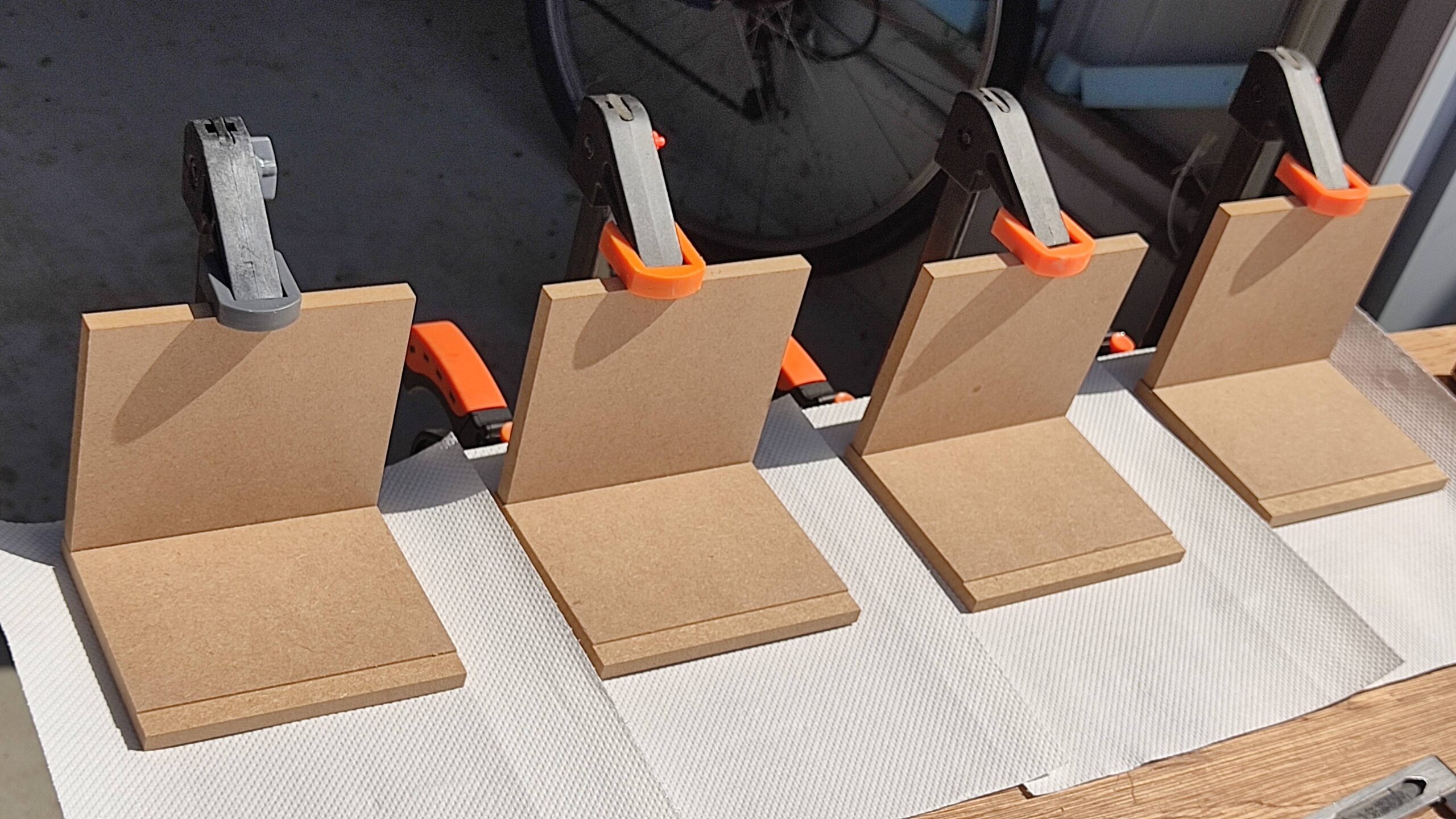

57: 名無しさん@おーぷん 22/04/10(日) 16:07:47 vFuw

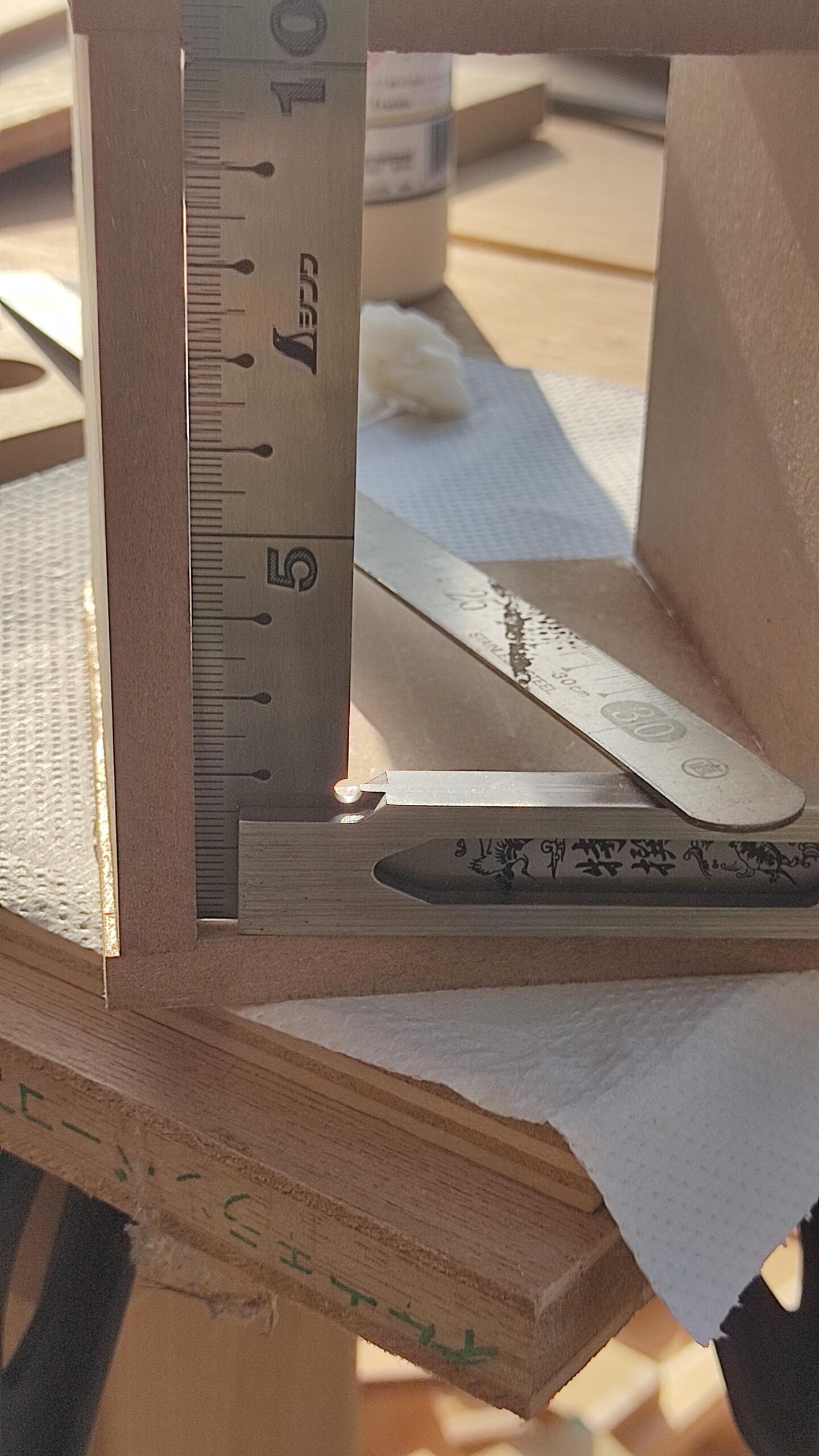

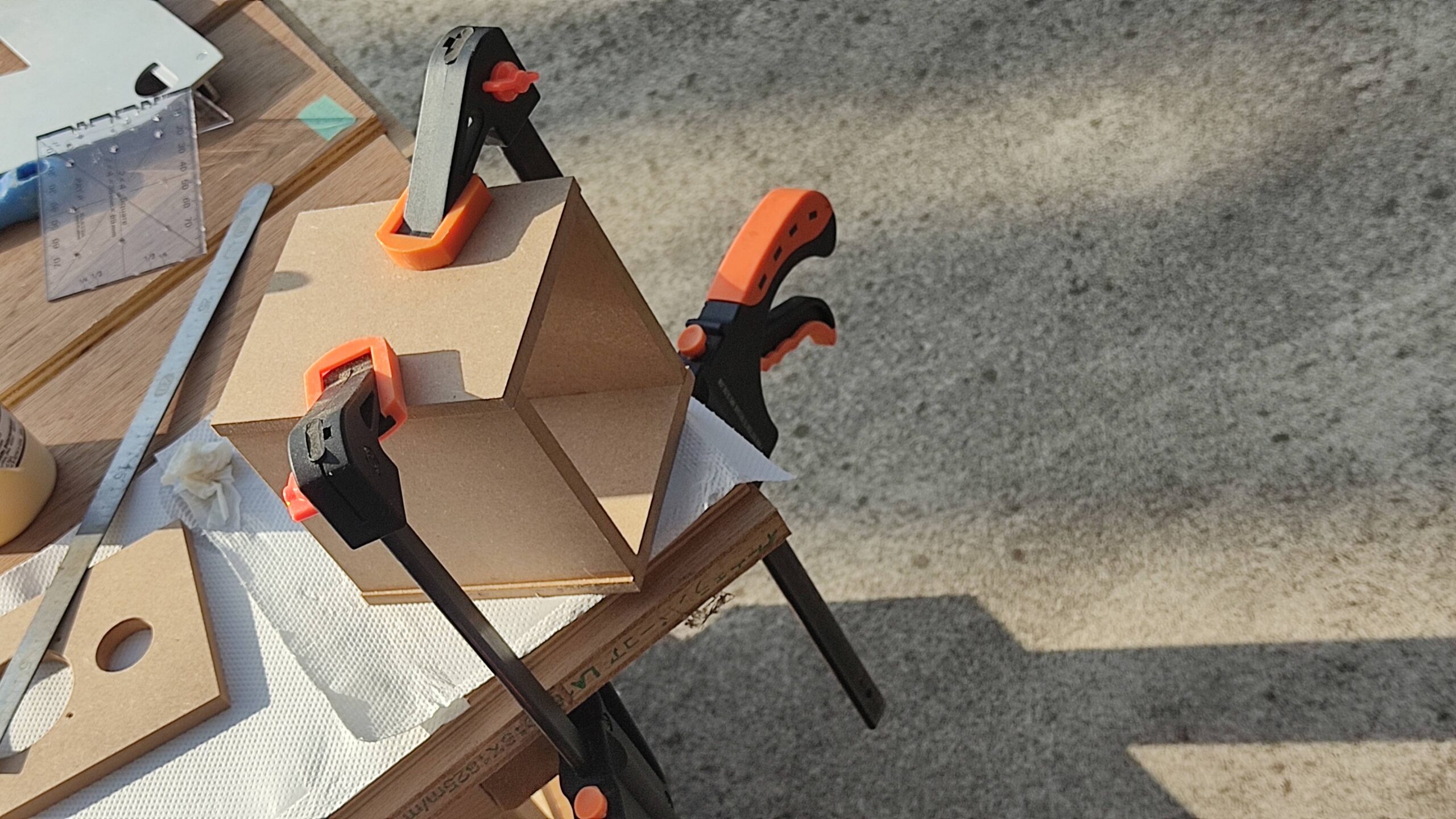

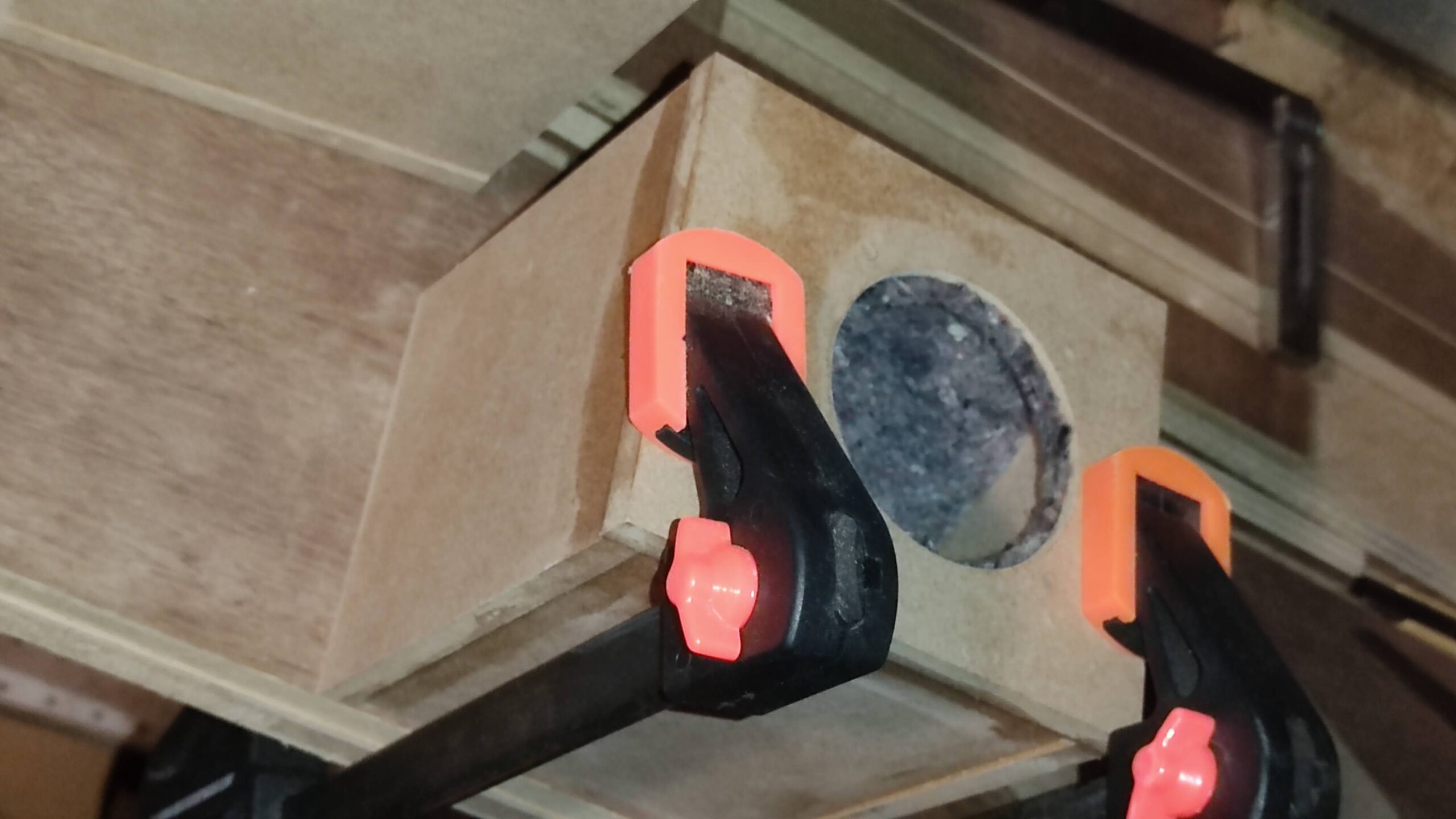

Lの字を2つつけけてクランプ
そこそこ直角!



59: 名無しさん@おーぷん 22/04/10(日) 16:45:00 vFuw

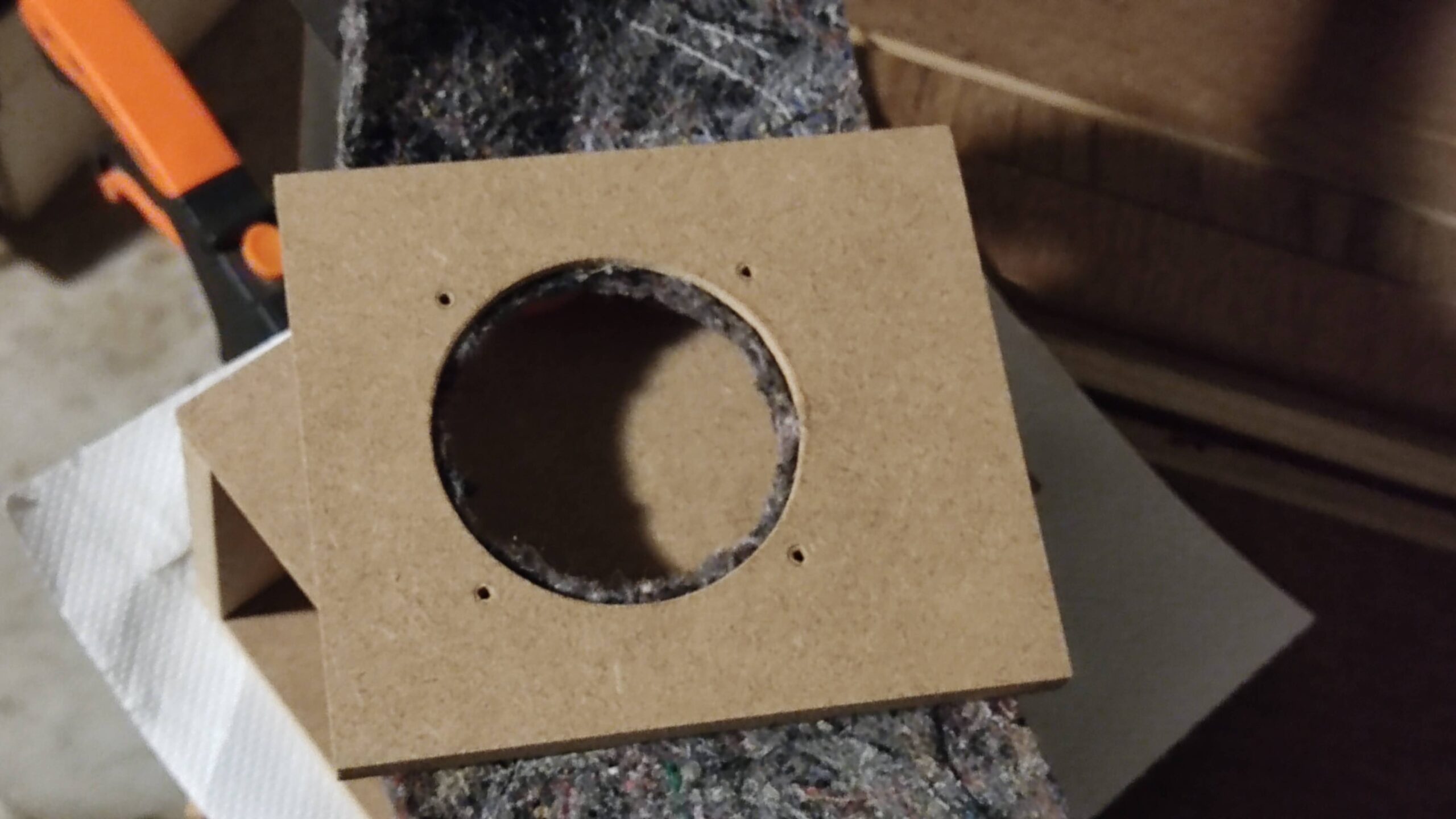

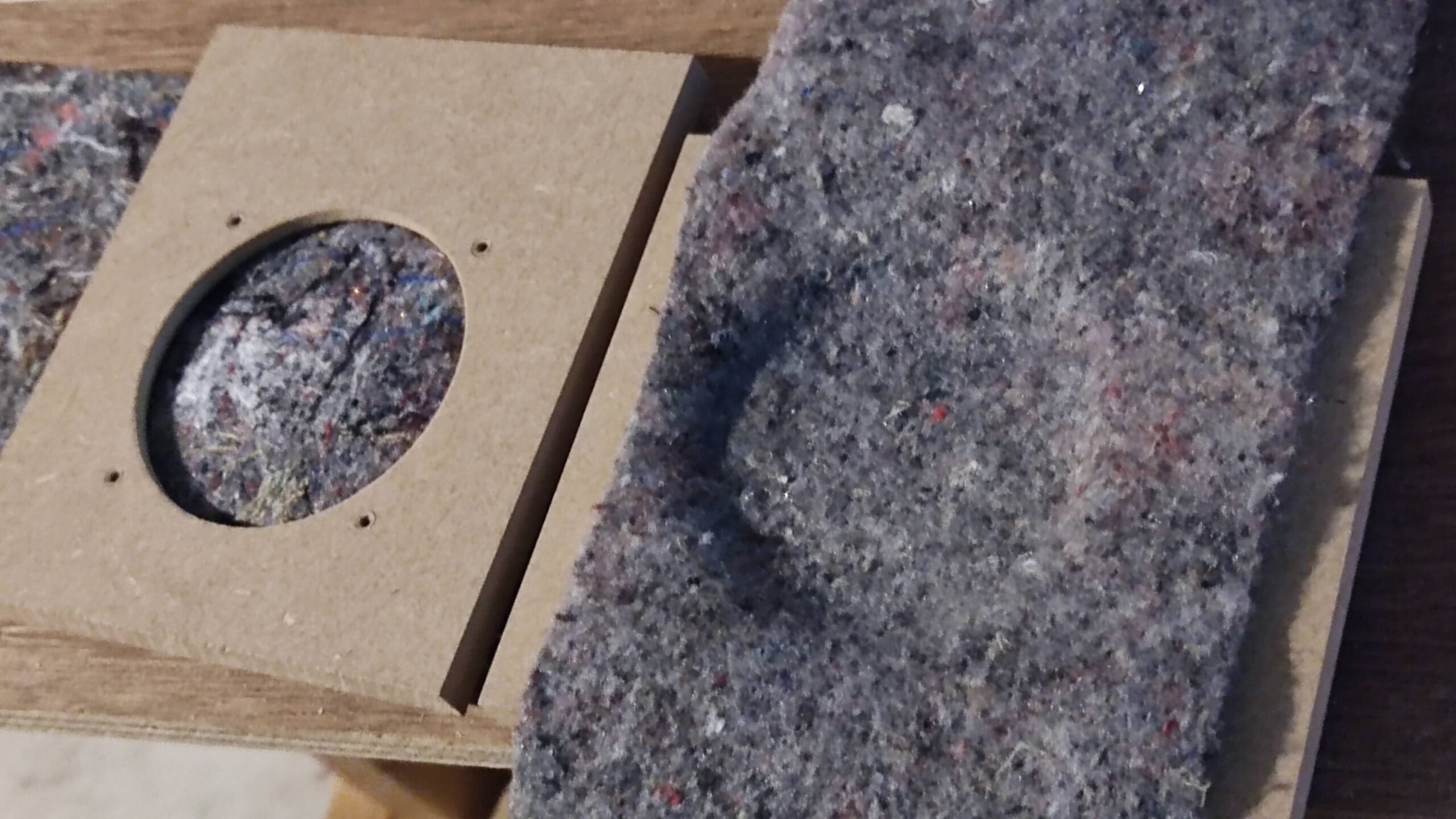

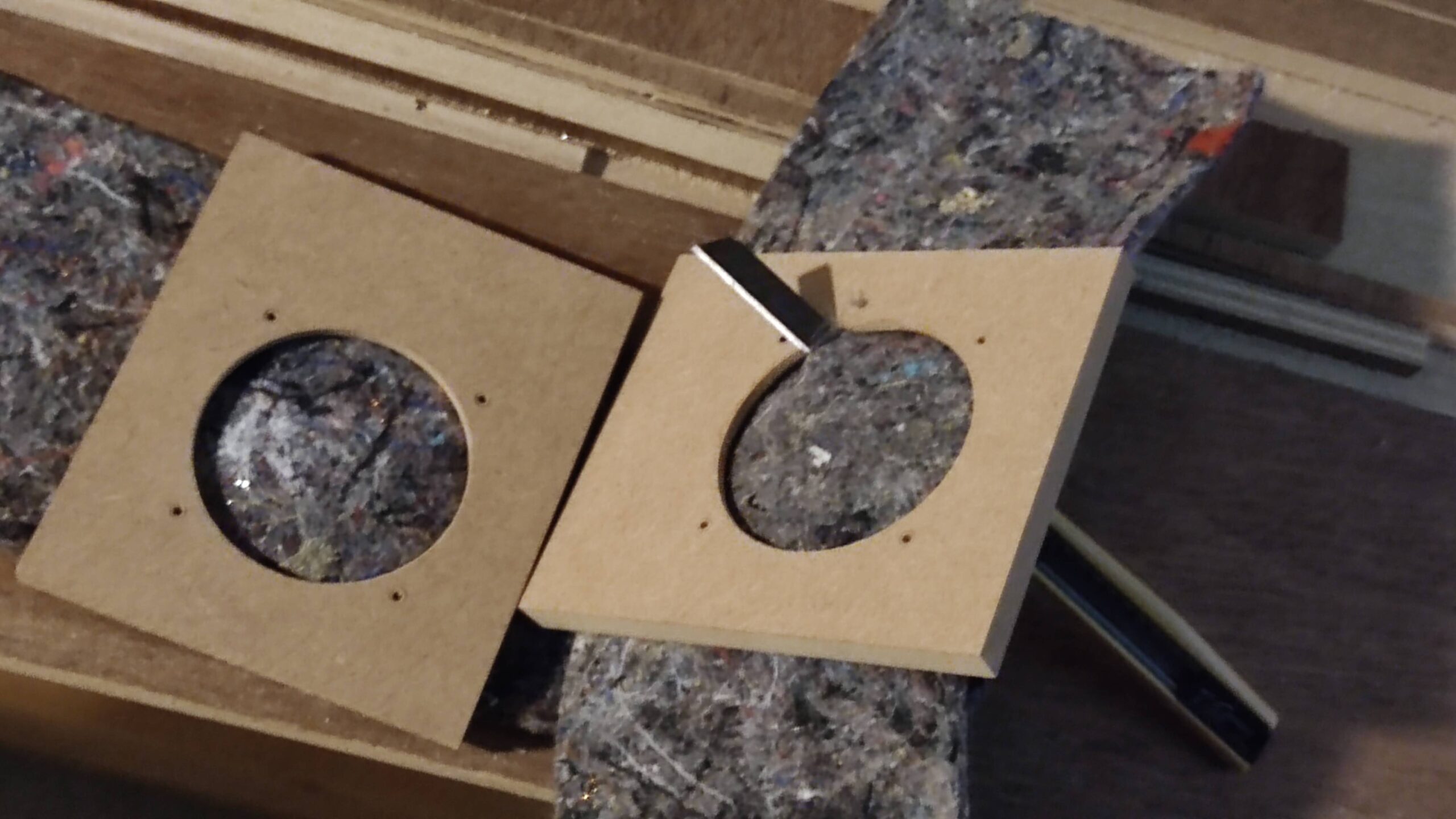

今日はフロントパネル裏側に吸音材貼って終わりやね
63: 名無しさん@おーぷん 22/04/10(日) 21:28:18 vFuw

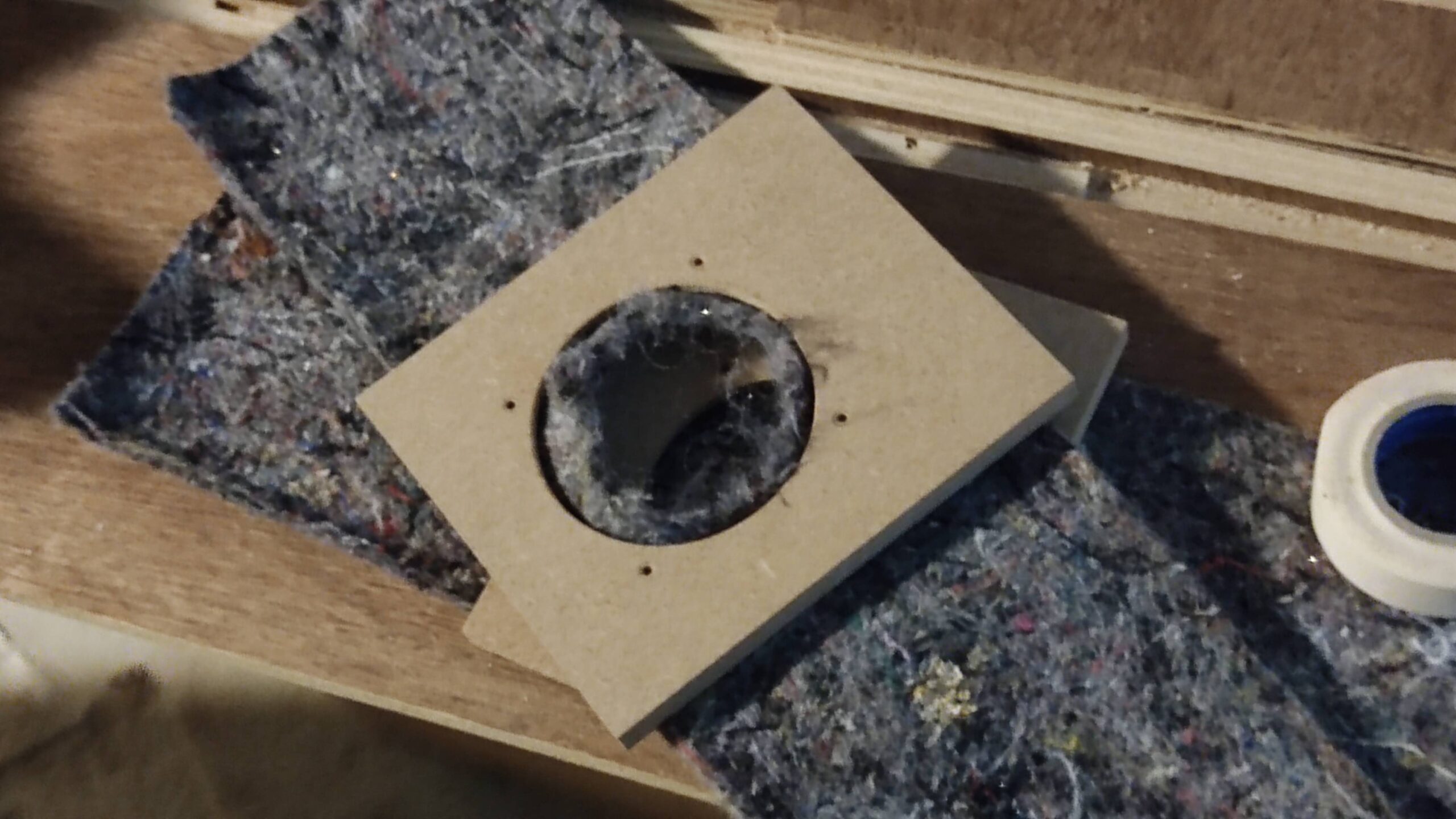

スピーカーの穴にまで至った吸音材取り除く
ニッパーとカッターと、あと手力!
64: 名無しさん@おーぷん 22/04/10(日) 21:37:08 vFuw
、、、穴あけるの大変すぎる
一個できた

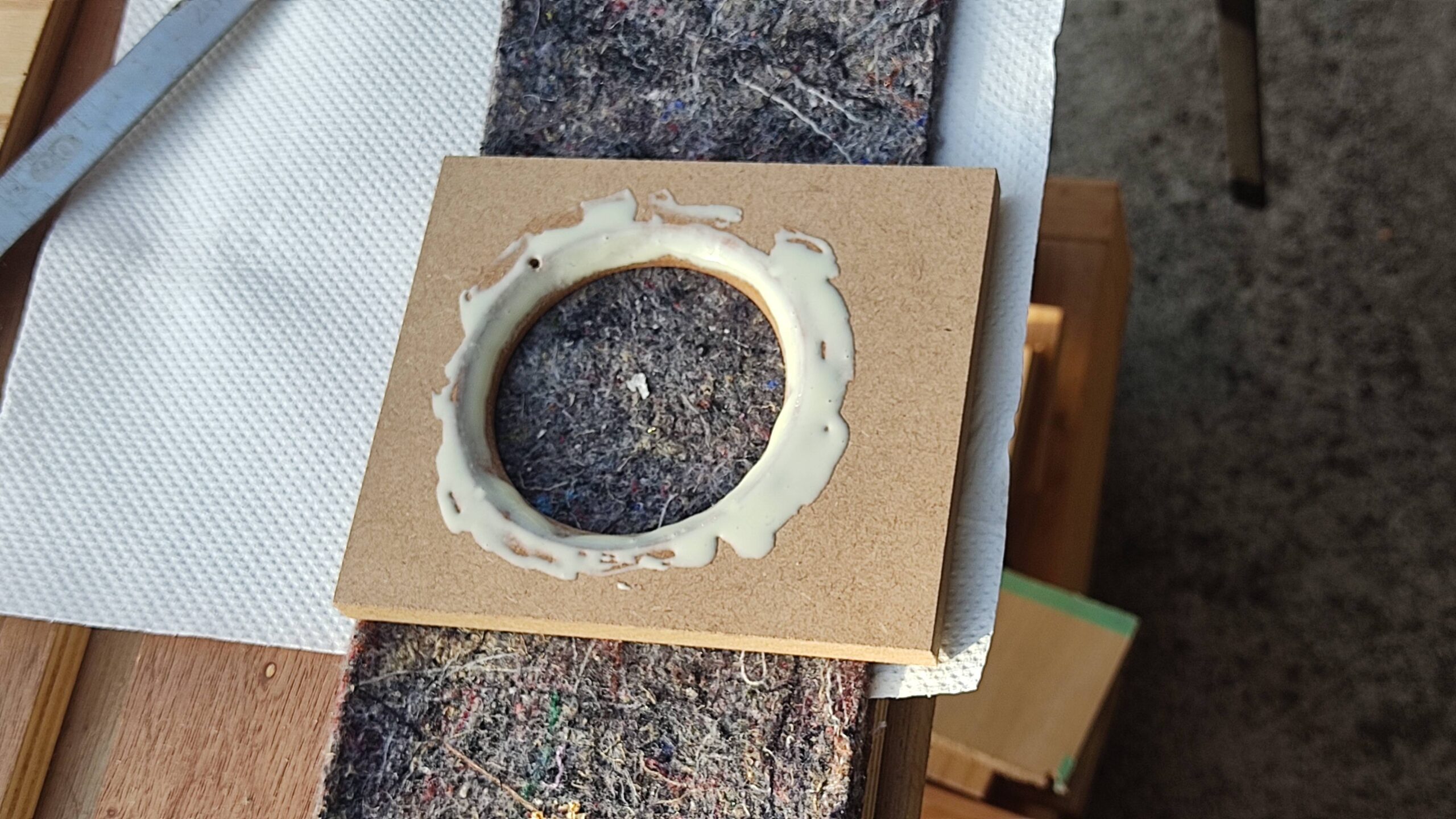

71: 名無しさん@おーぷん 22/04/10(日) 22:28:59 vFuw

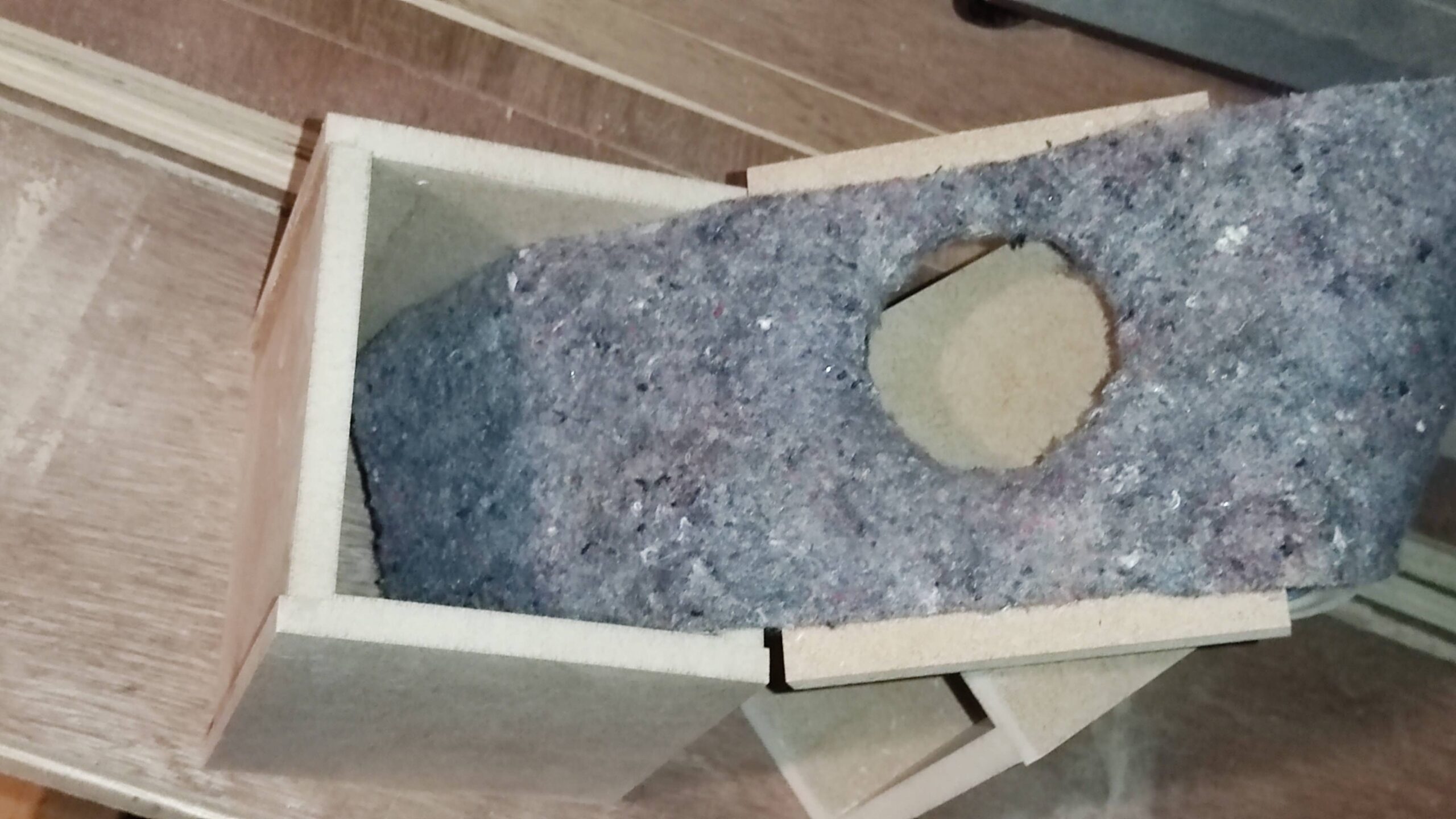

スピーカー面を先に接着していくで
72: 名無しさん@おーぷん 22/04/10(日) 22:29:08 vFuw
73: 名無しさん@おーぷん 22/04/10(日) 22:41:39 vFuw


片側のスピーカー側が完了

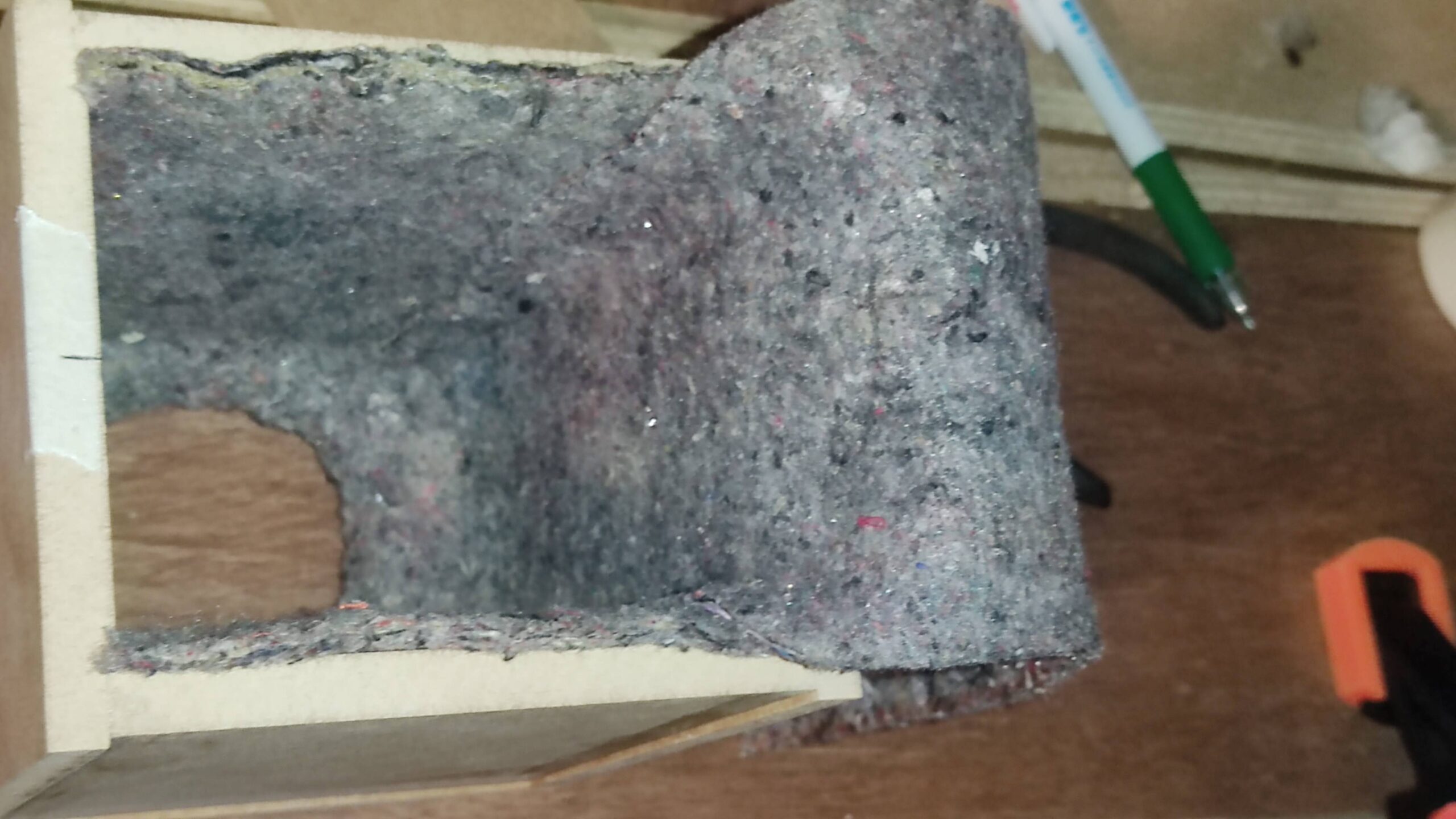

78: 名無しさん@おーぷん 22/04/11(月) 19:14:06 DVOj


スピーカー側から伸びてる吸音材を
こんな感じに壁に貼り付けたい

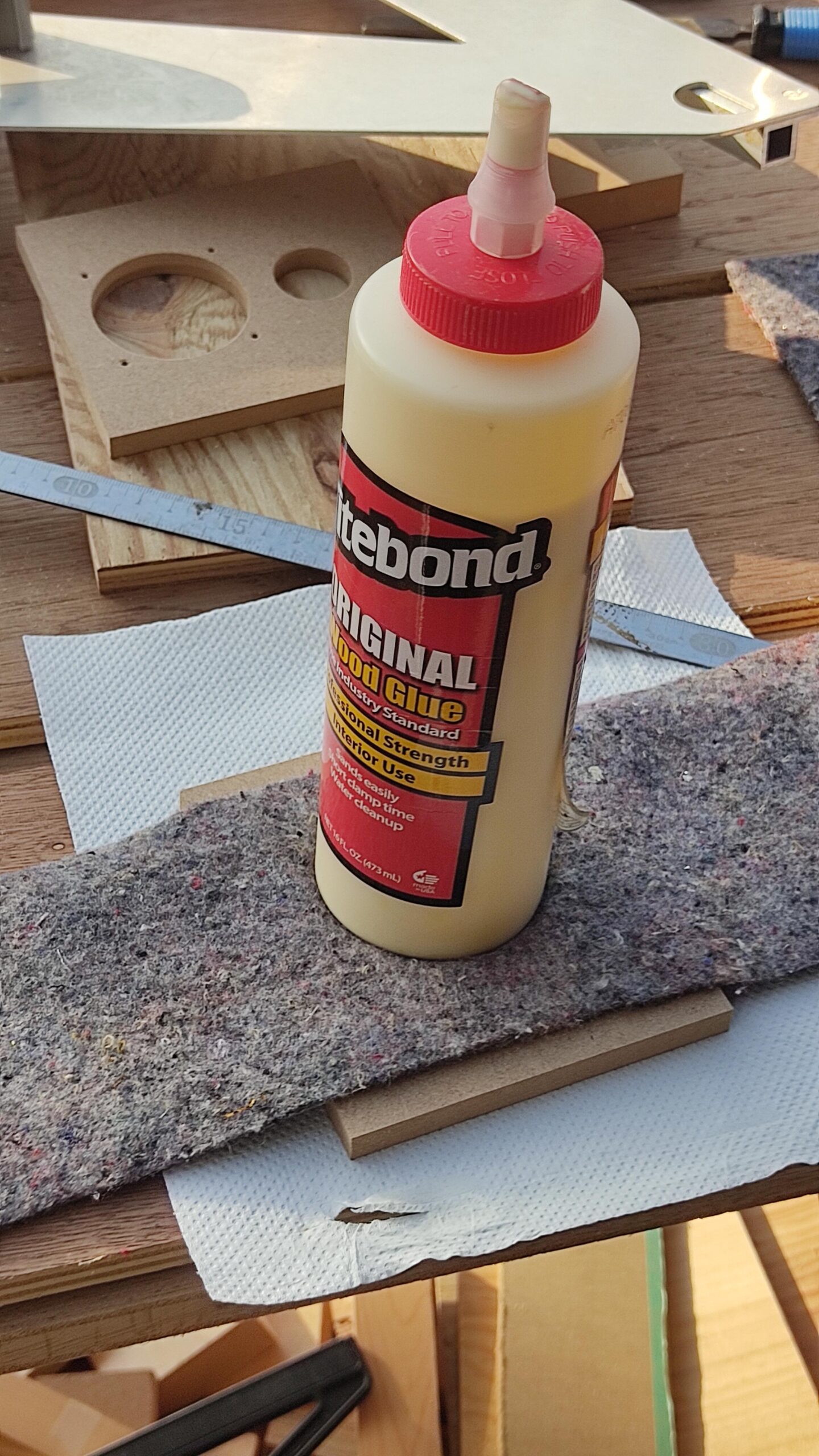

79: 名無しさん@おーぷん 22/04/11(月) 19:14:53 DVOj




タイトボンド塗って
丁度いい切れ端で抑えていい感じに

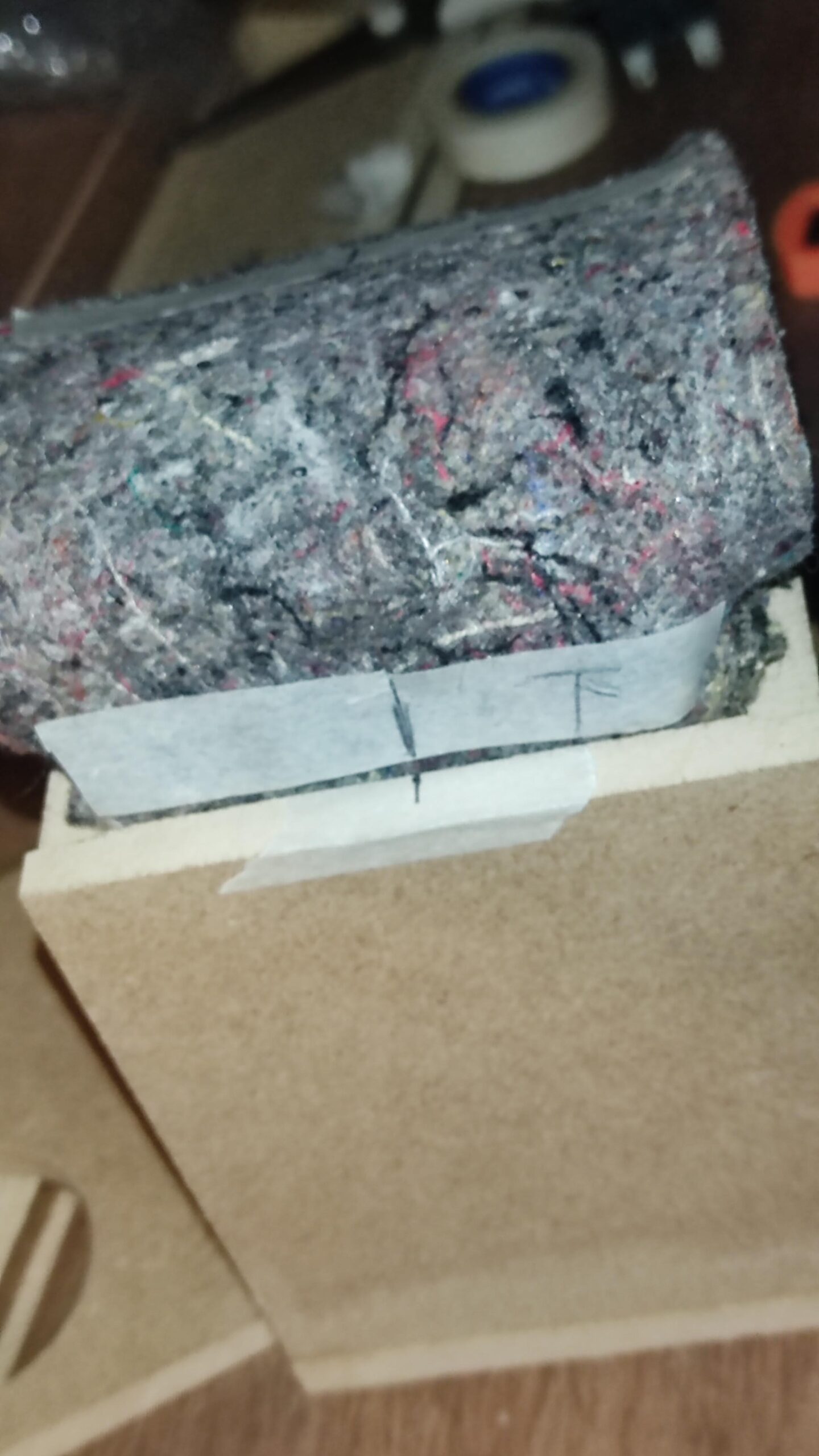

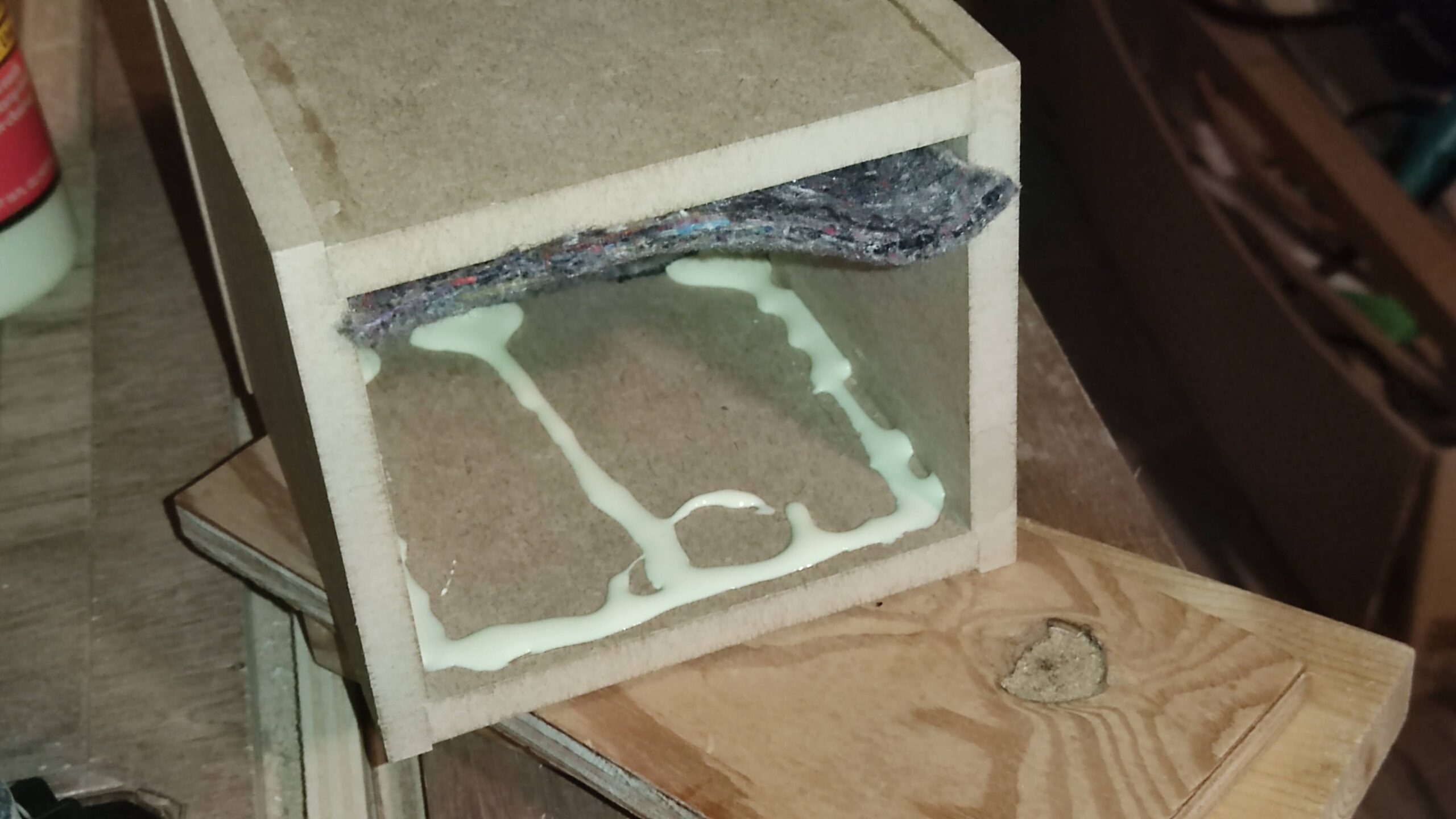

96: 名無しさん@おーぷん 22/04/11(月) 21:56:48 DVOj

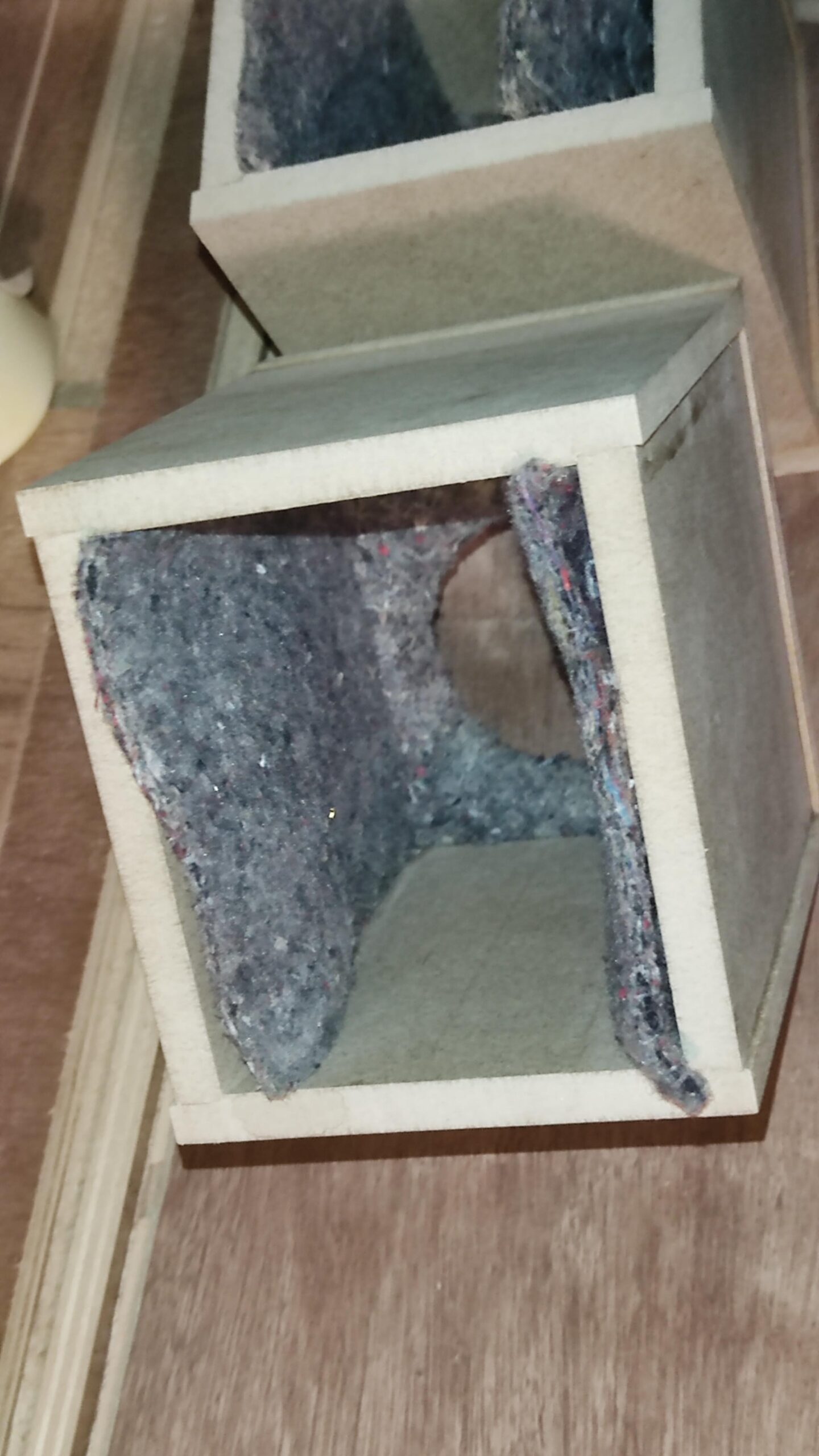

次は上下の防音材貼り付け
スピーカー穴から遠い下からやるんね
ここで印が役に立つという!
仮あての写真

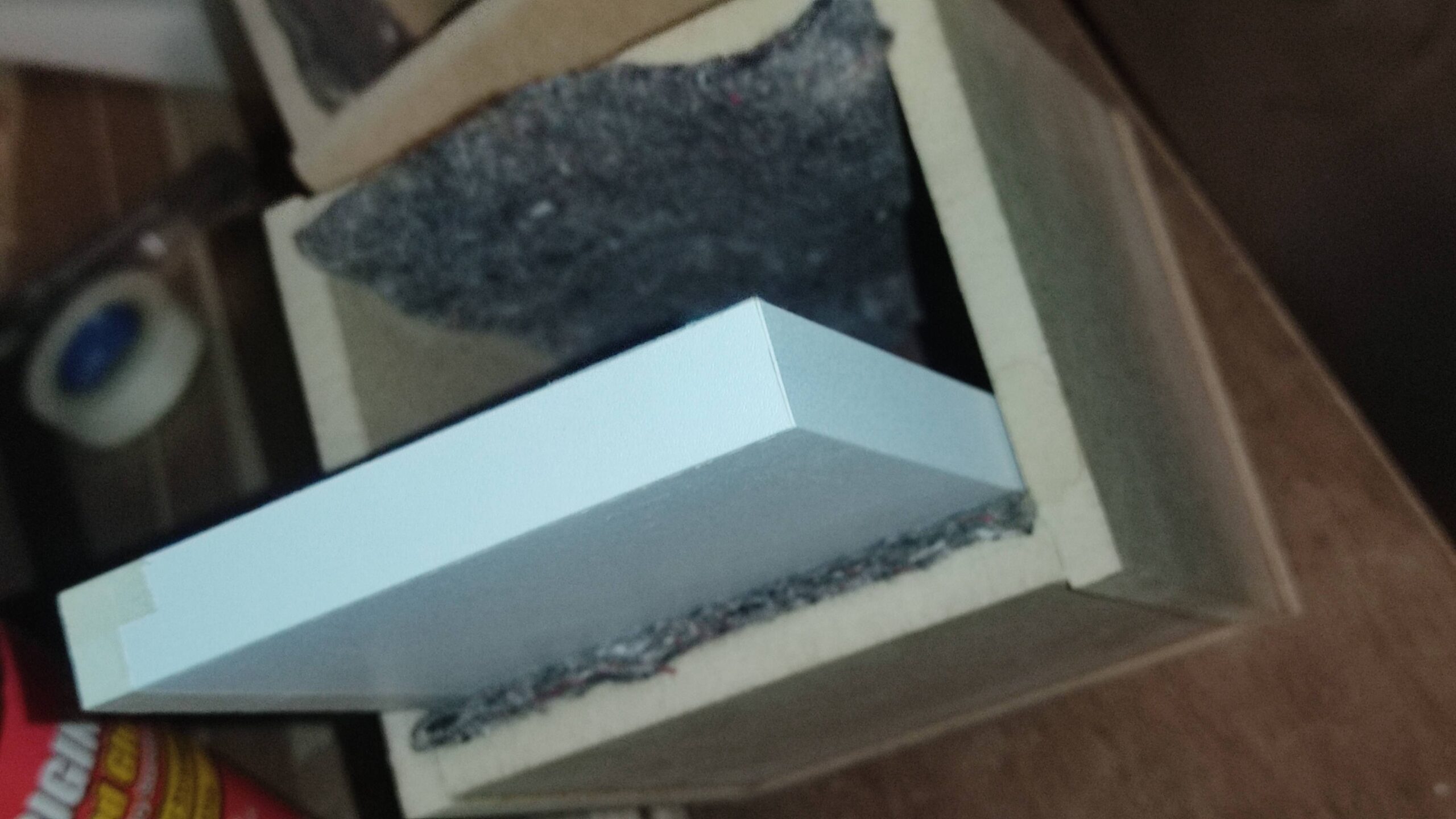

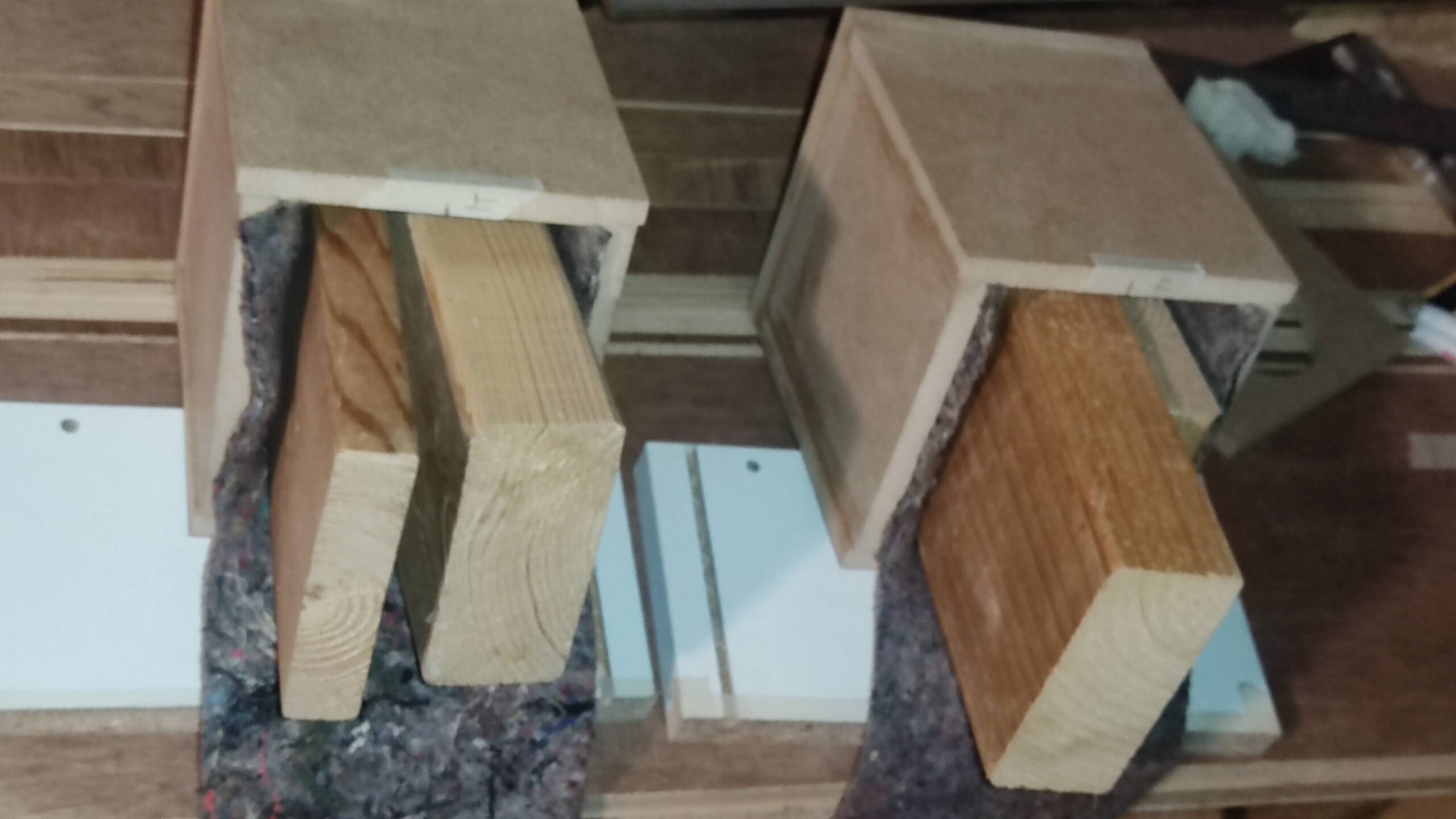

99: 名無しさん@おーぷん 22/04/11(月) 22:18:44 DVOj

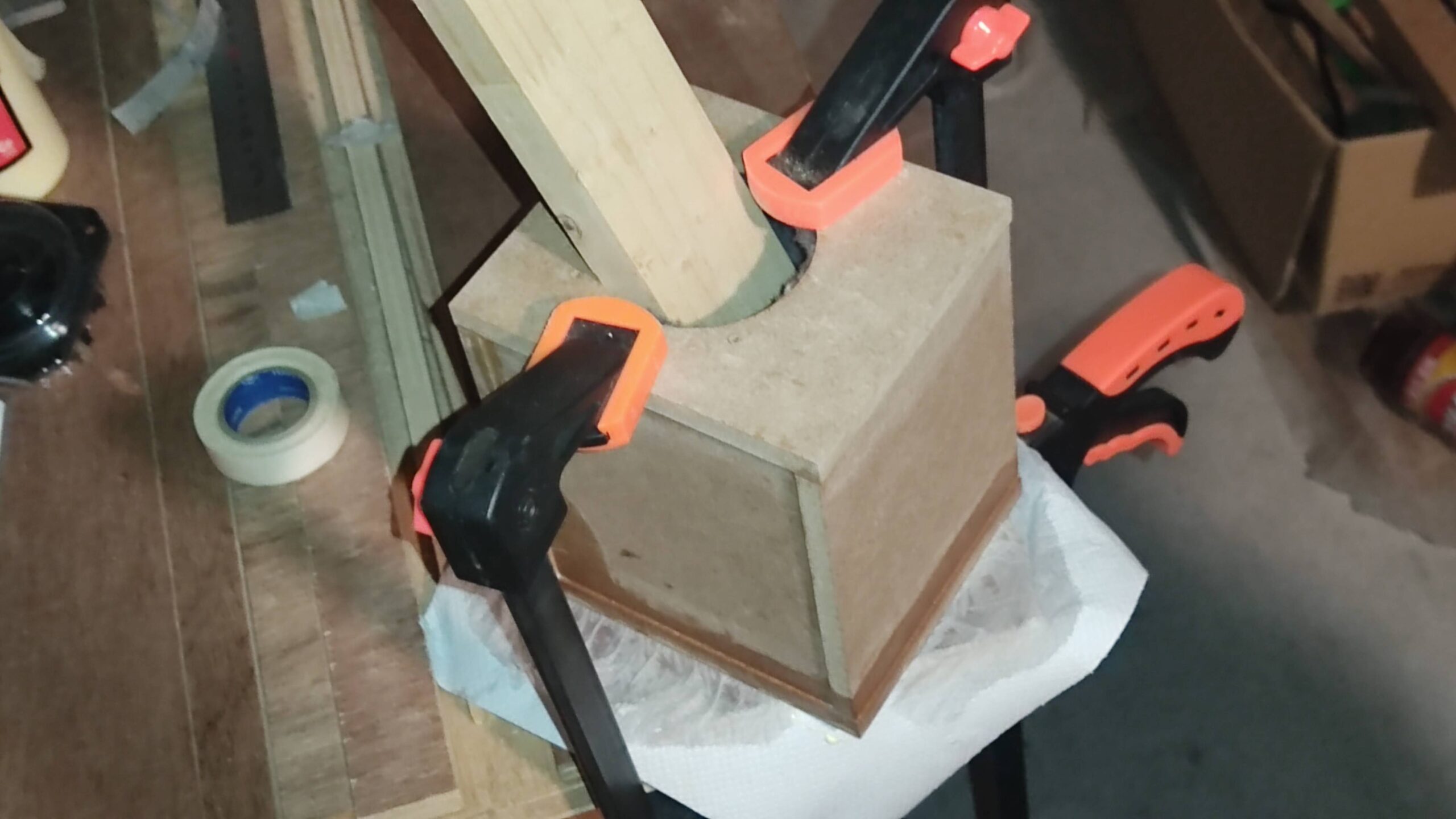

重し代わりの木の板を入れて養生
104: 名無しさん@おーぷん 22/04/12(火) 00:14:10 4gfU

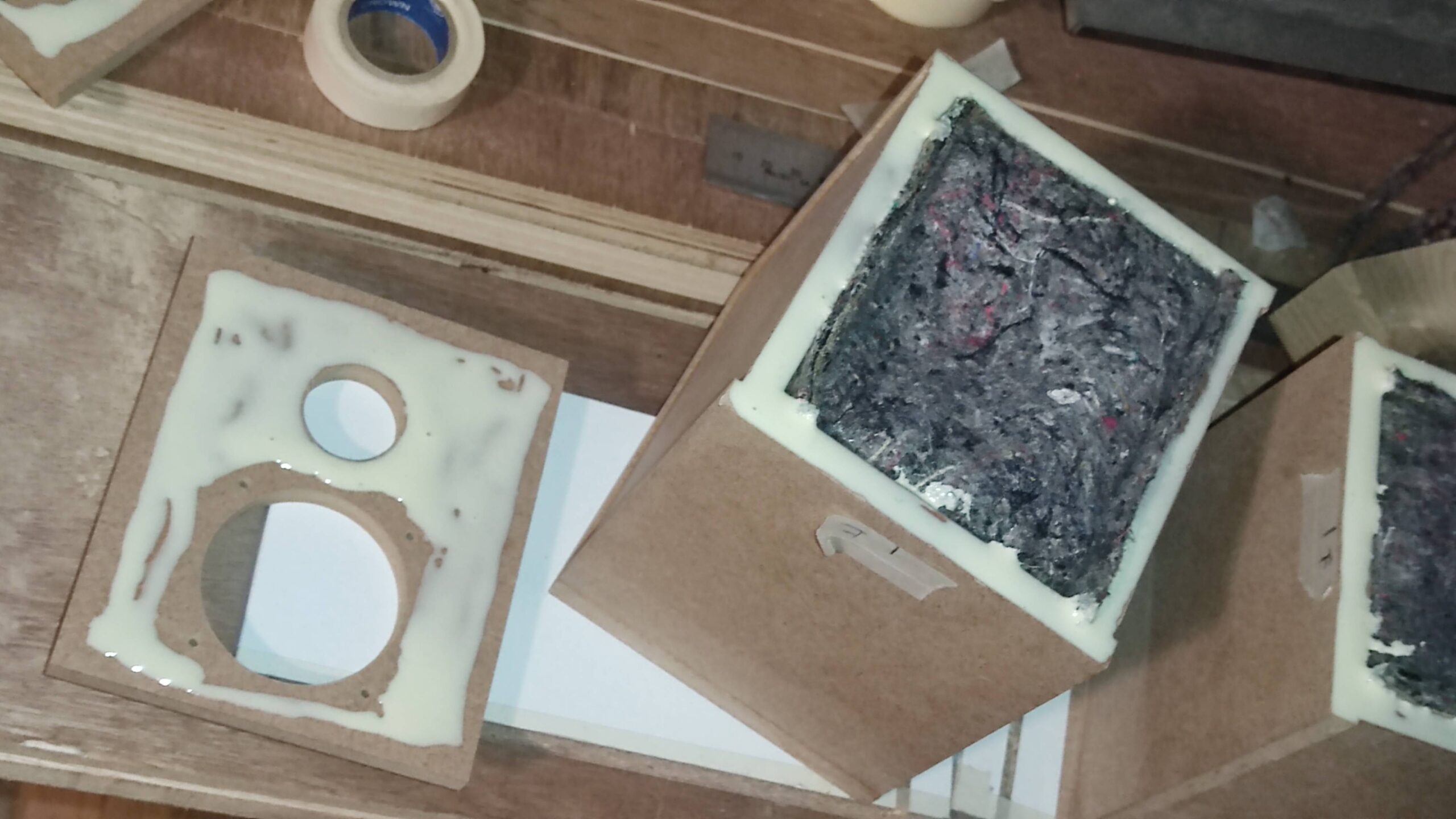

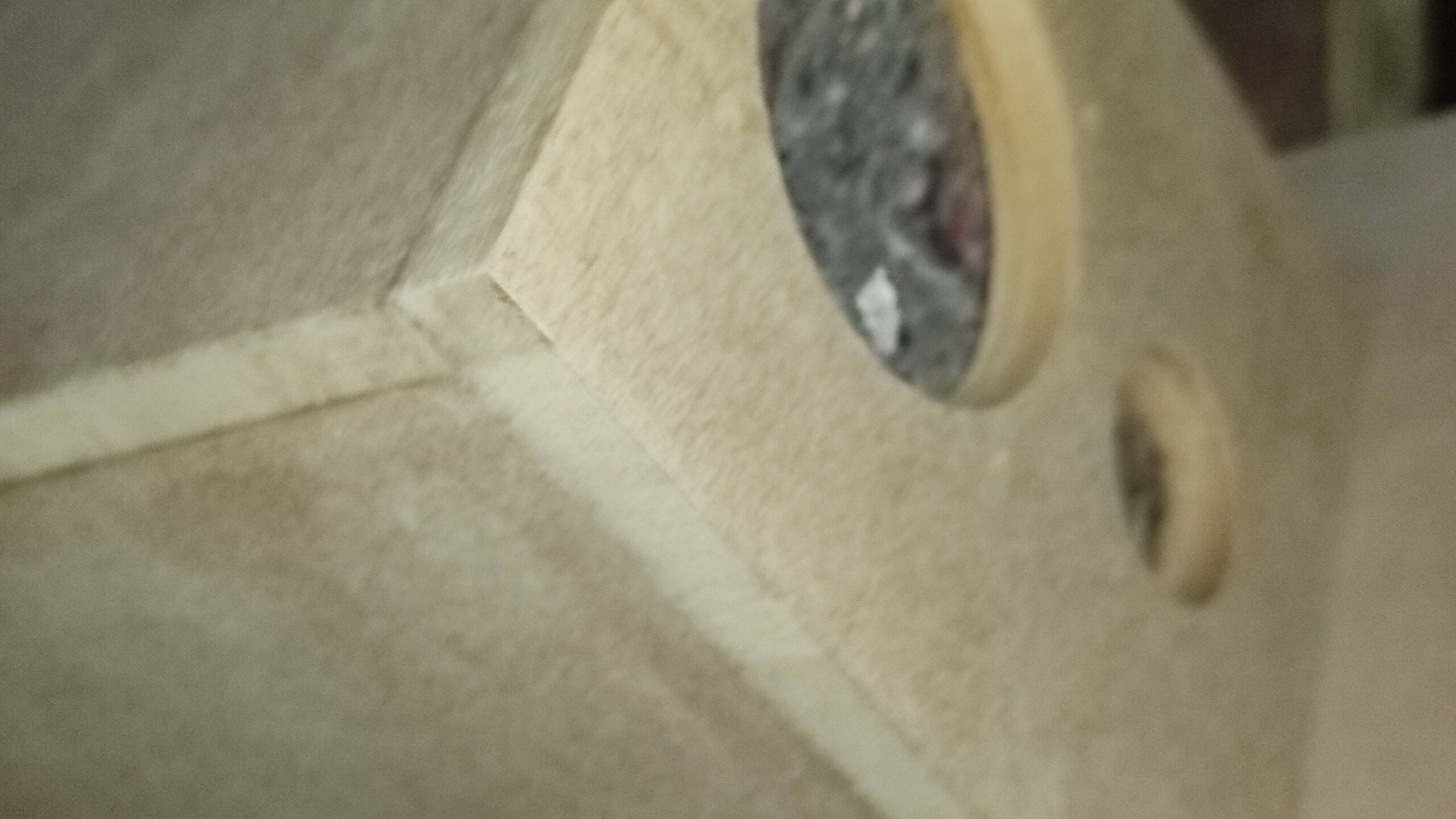

一気に接着
で、内側も棒で突いて軽く接着
115: 名無しさん@おーぷん 22/04/13(水) 18:35:56 hC89

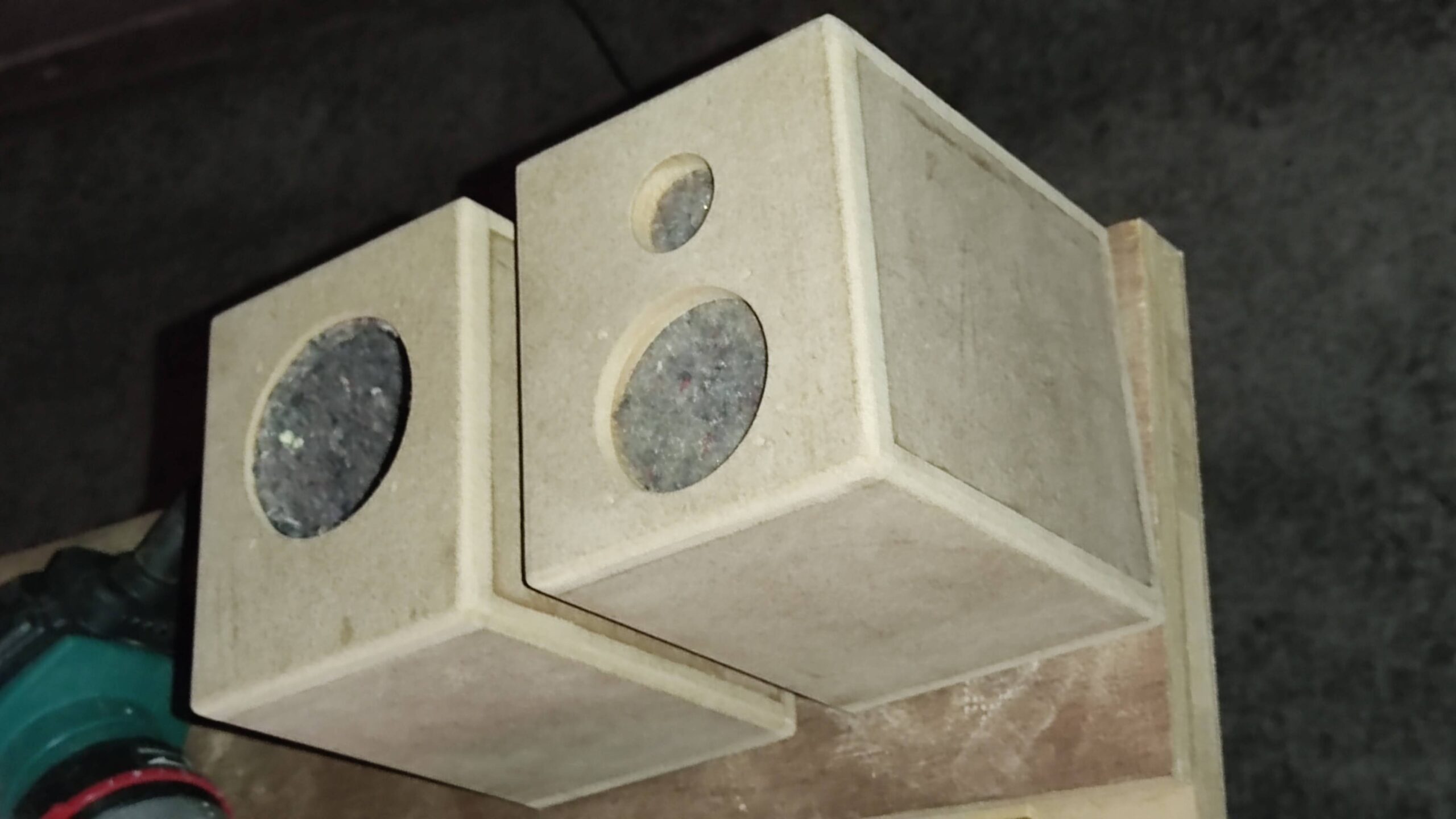

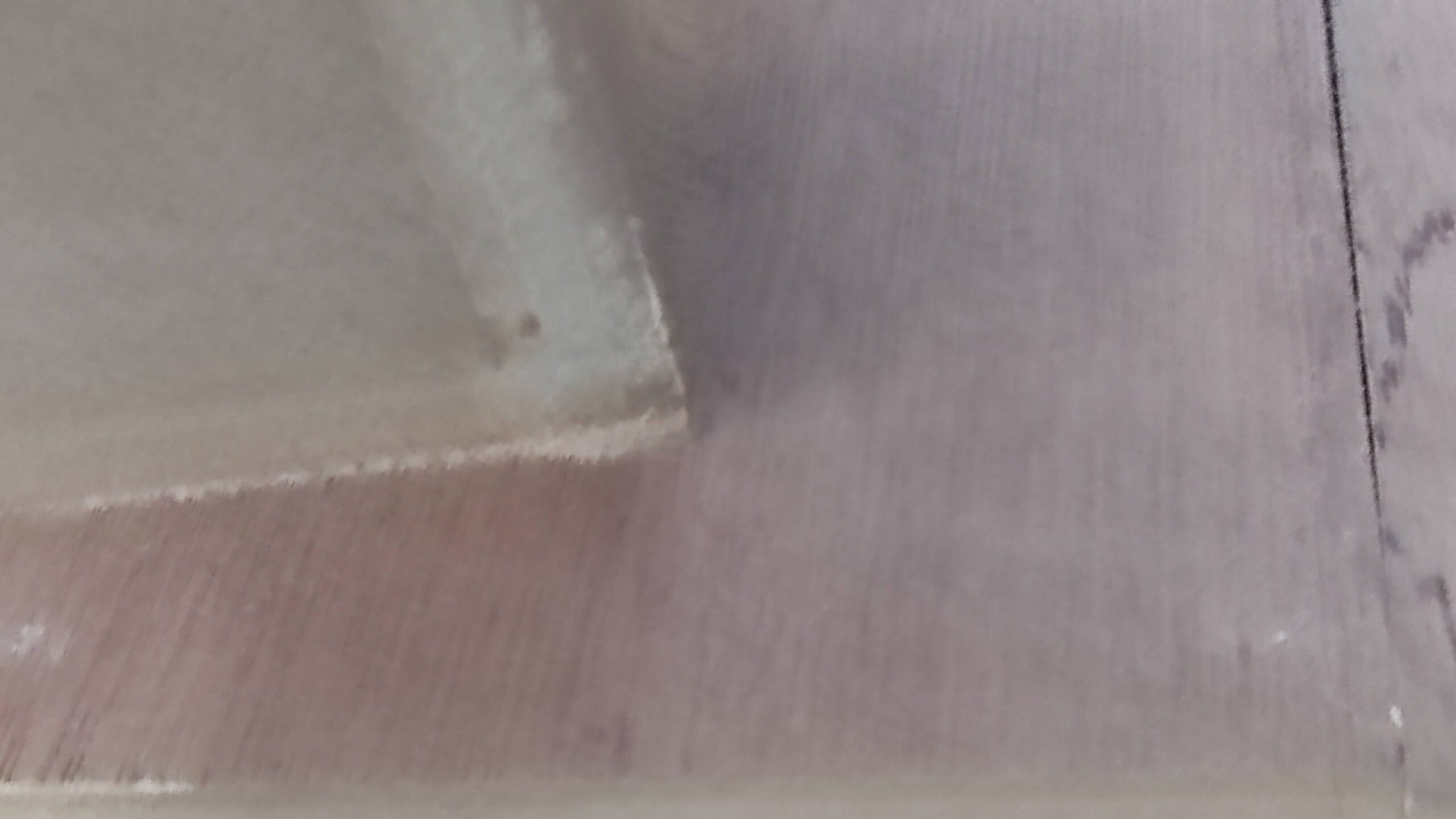

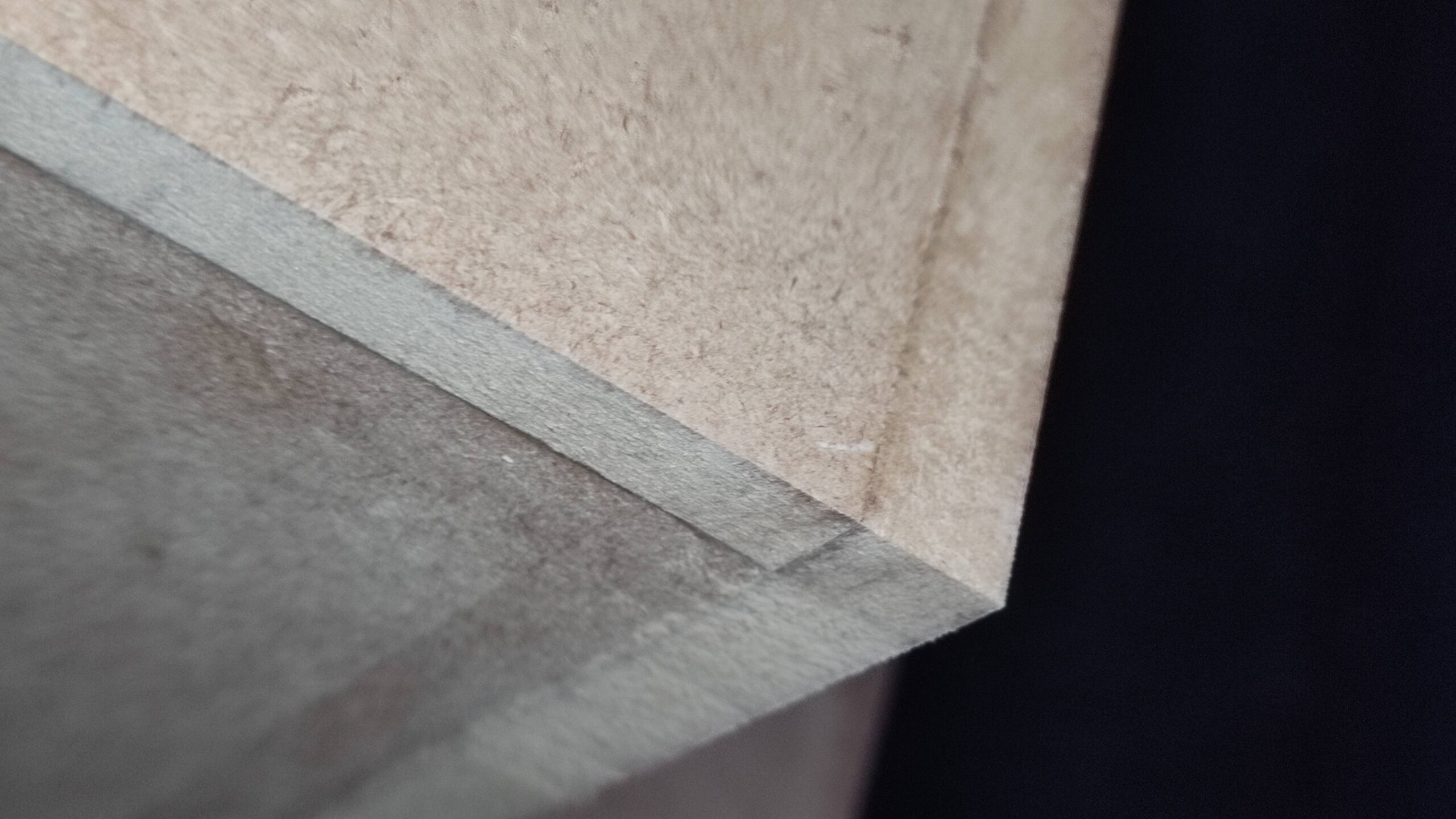

角、、どうかな、、、
結構かたまったような?





少量なのでカッターで加工
116: 名無しさん@おーぷん 22/04/13(水) 18:36:23 hC89




全体的にヤスリがけ
まだ凸してるんね
117: 名無しさん@おーぷん 22/04/13(水) 18:40:59 hC89

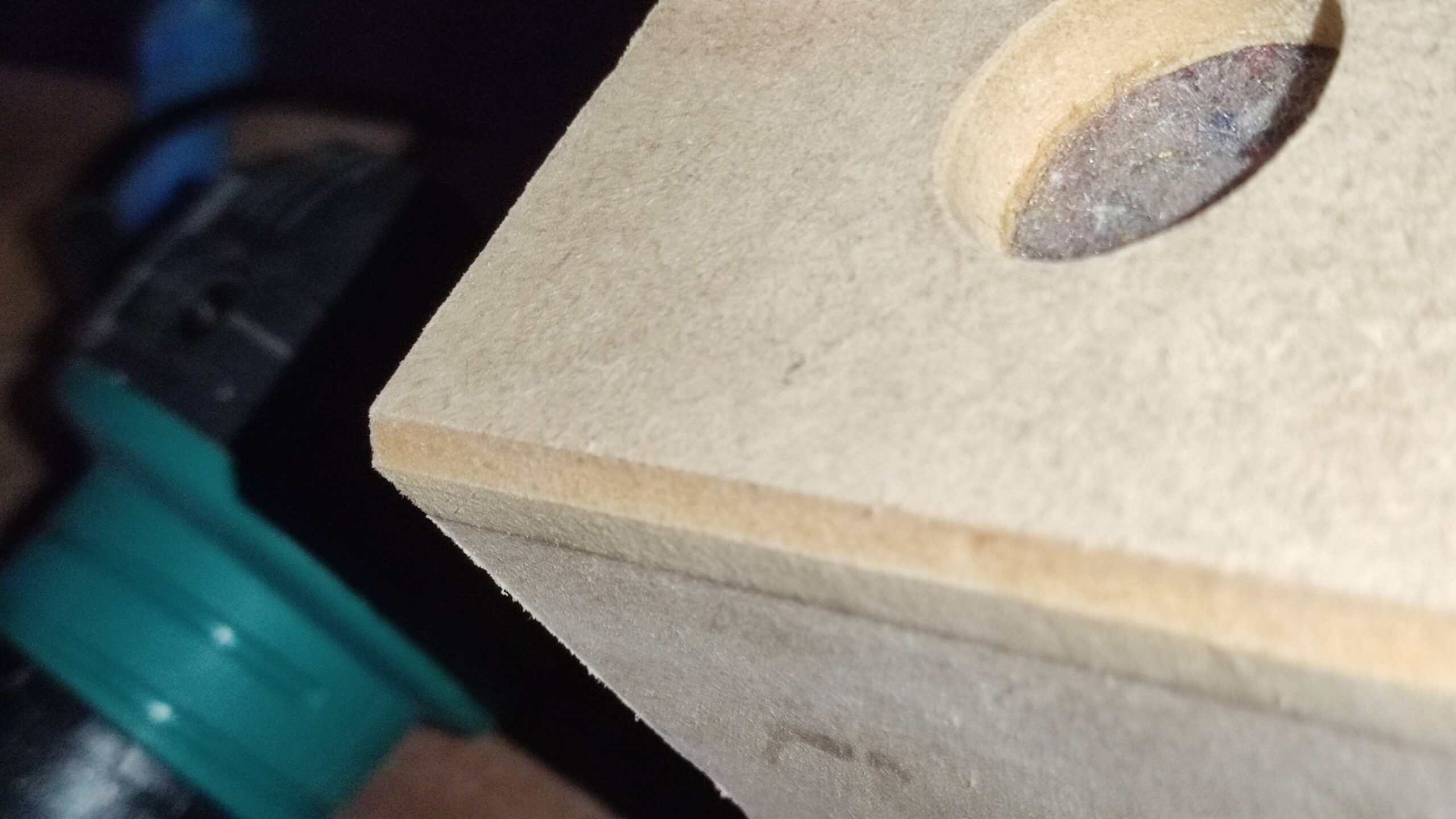

そこそこ行ったのでトリマーで、角取ってく

119: 名無しさん@おーぷん 22/04/13(水) 19:14:49 hC89


丸ビットは信用せずに

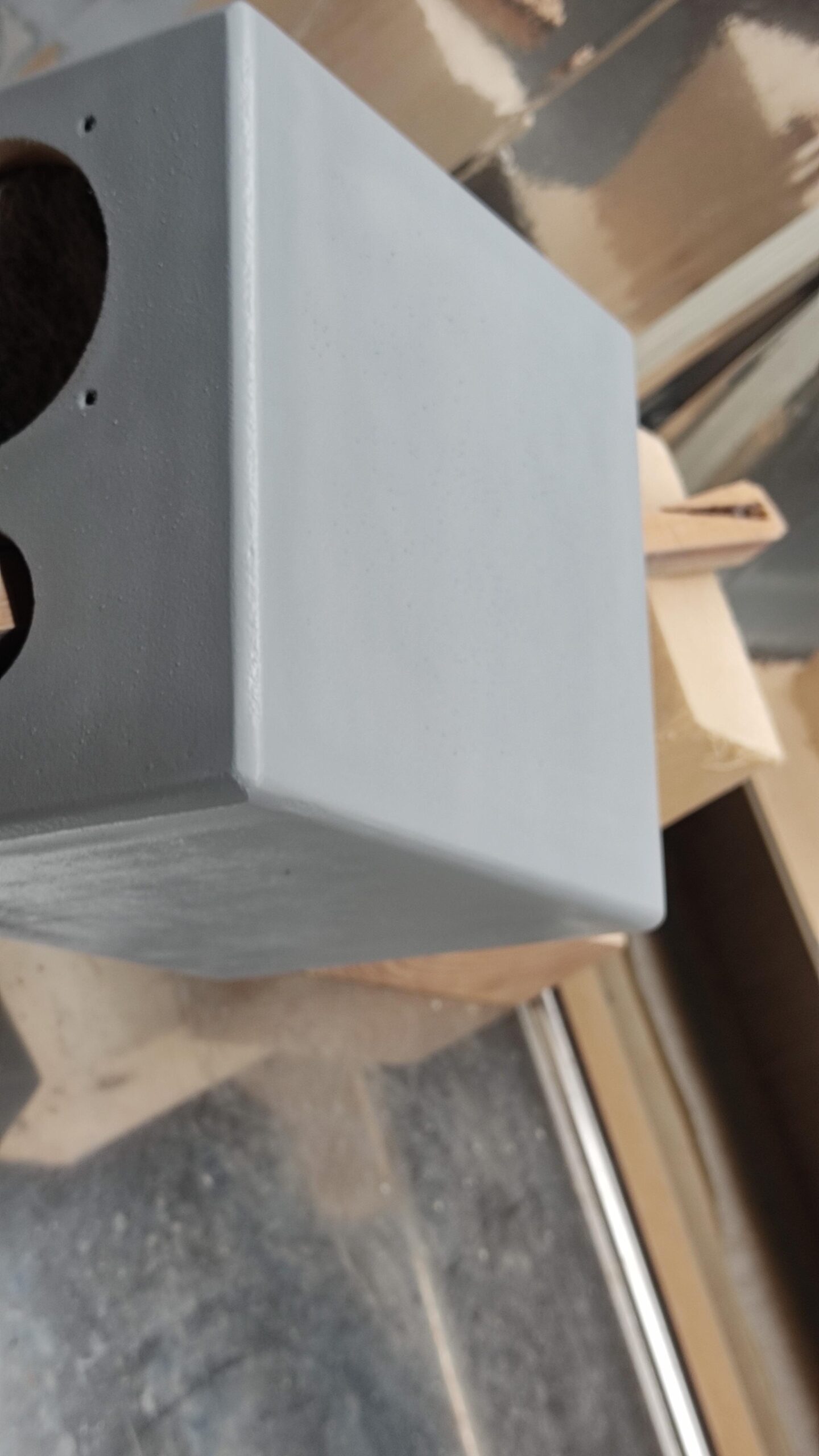

手の感覚とヤスリであらかた仕上げる
123: 名無しさん@おーぷん 22/04/13(水) 20:56:09 hC89
かなり平らになったので

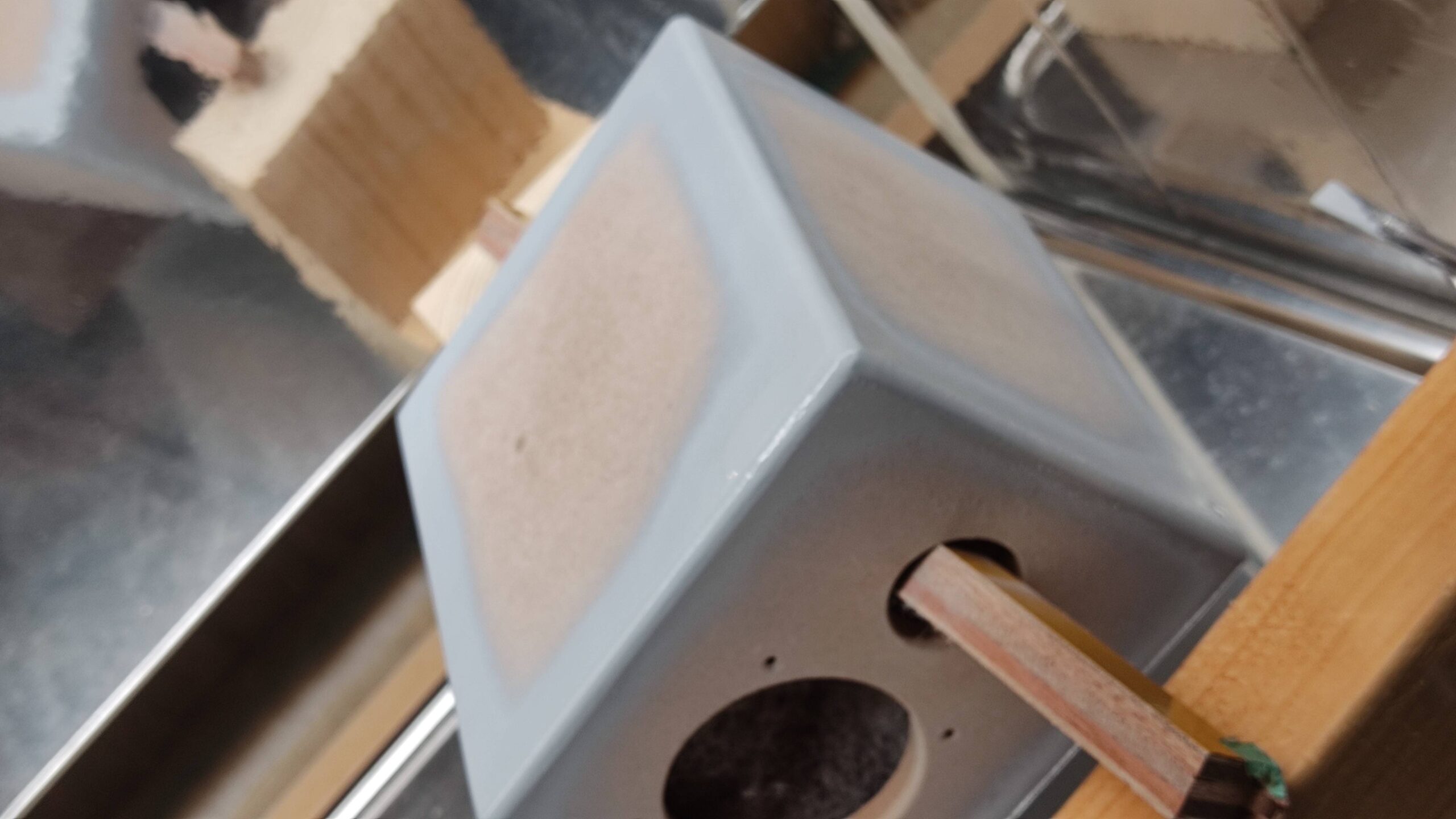

木っ端を使った塗装時の養生手法を考える

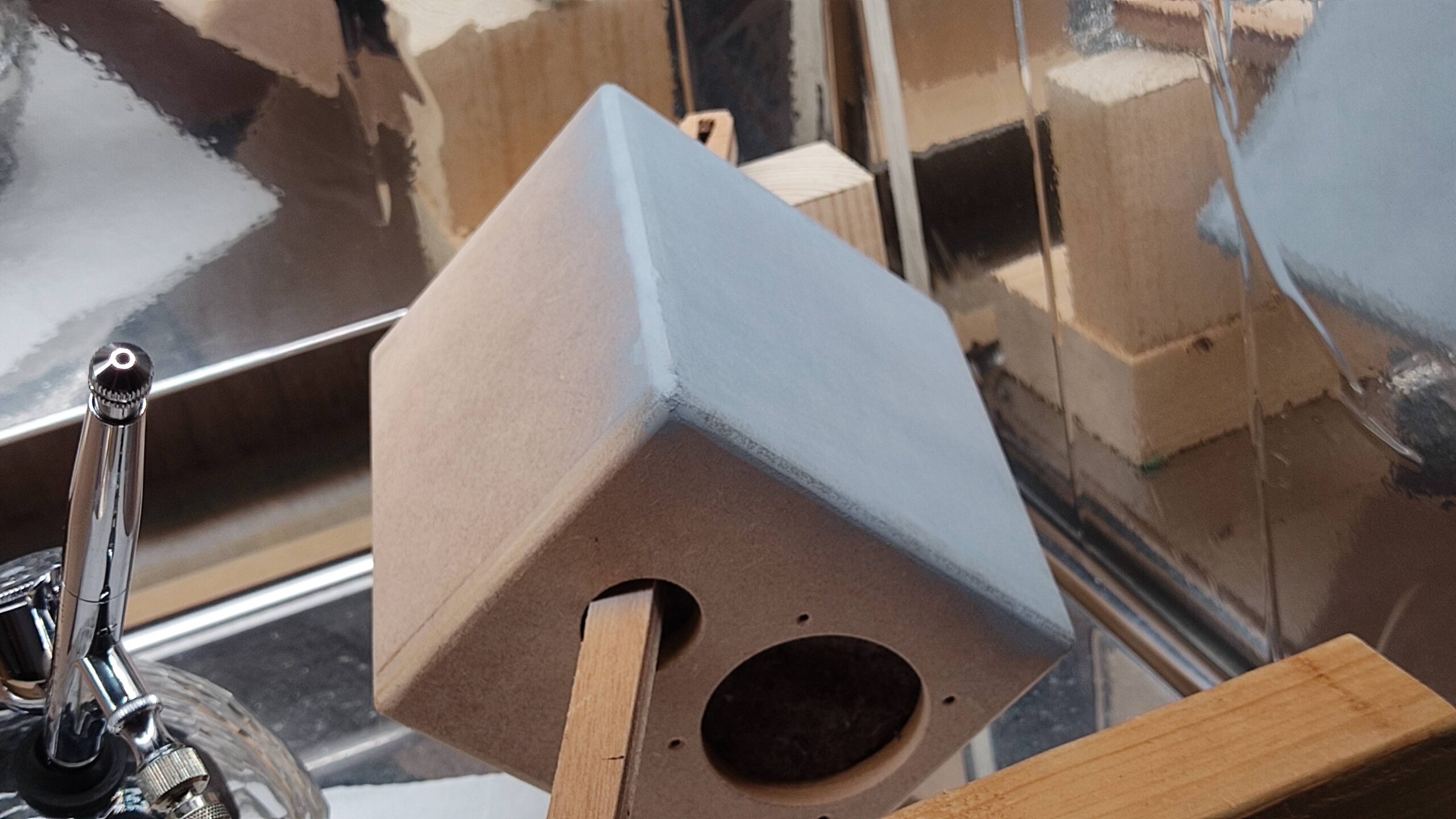

125: 名無しさん@おーぷん 22/04/13(水) 21:19:00 hC89

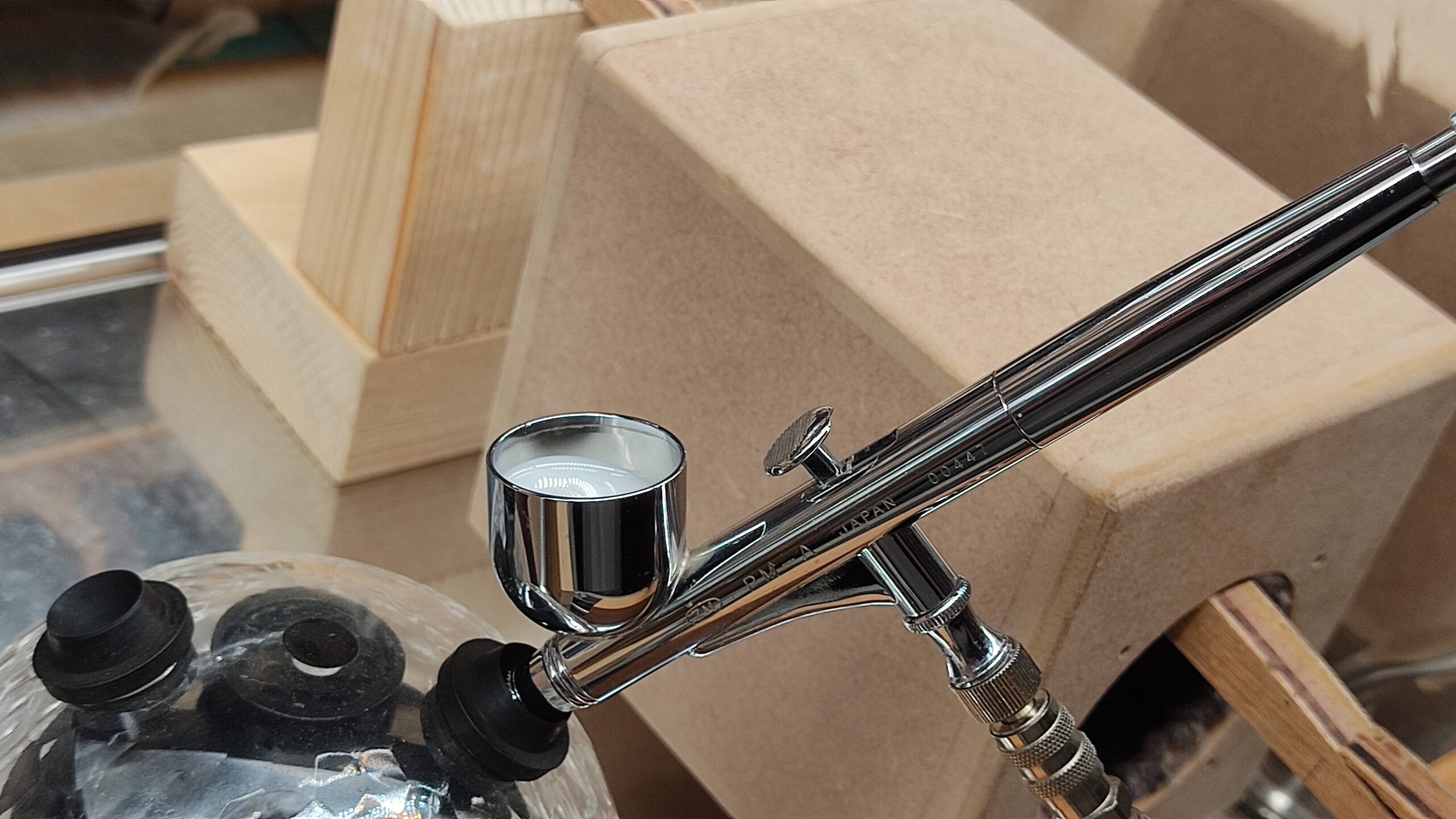

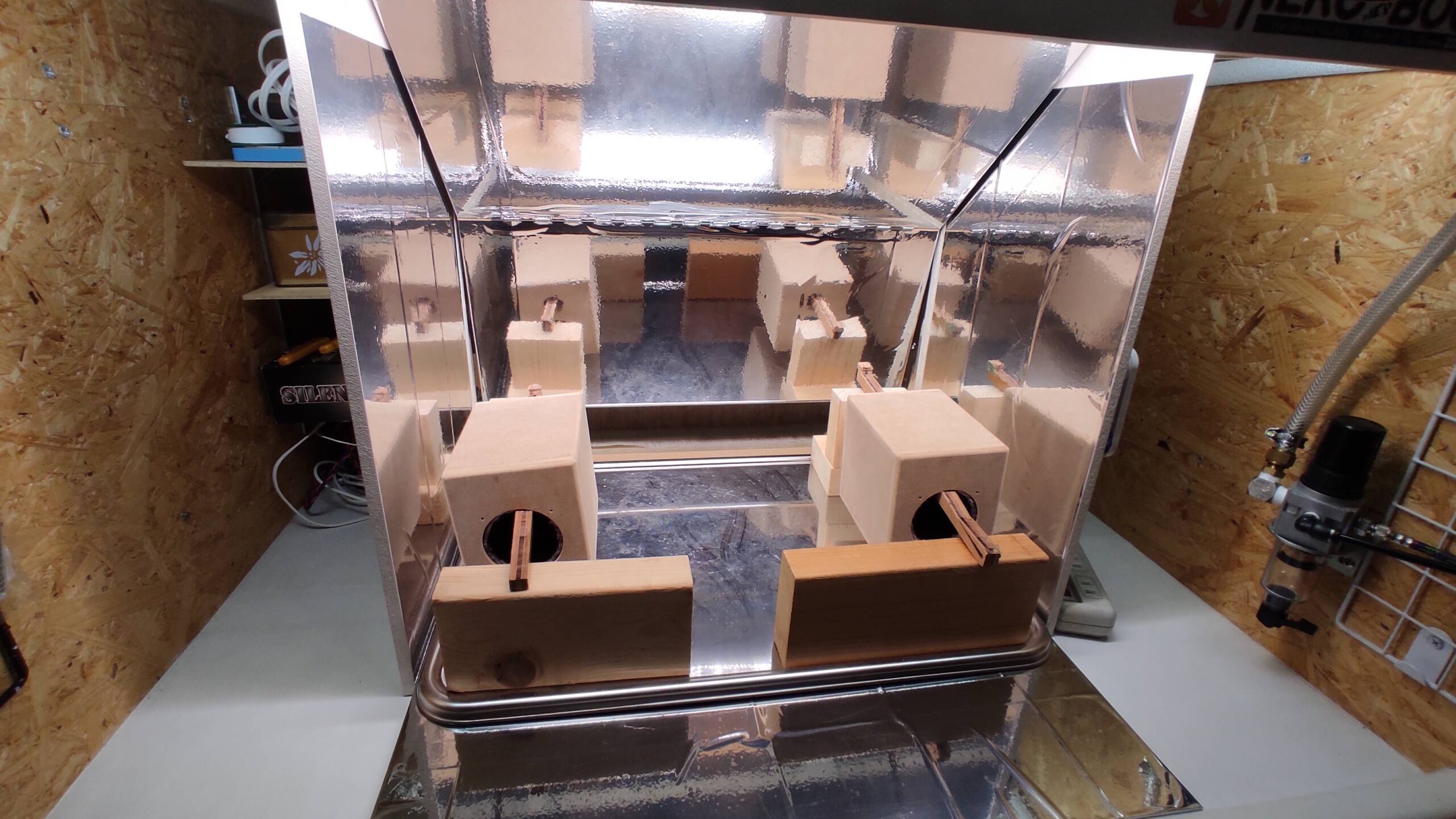

塗装ブース準備完了

126: 名無しさん@おーぷん 22/04/13(水) 21:41:08 hC89




カップ一杯吹いてみた
うん、やはりMDFはよく吸うんごね

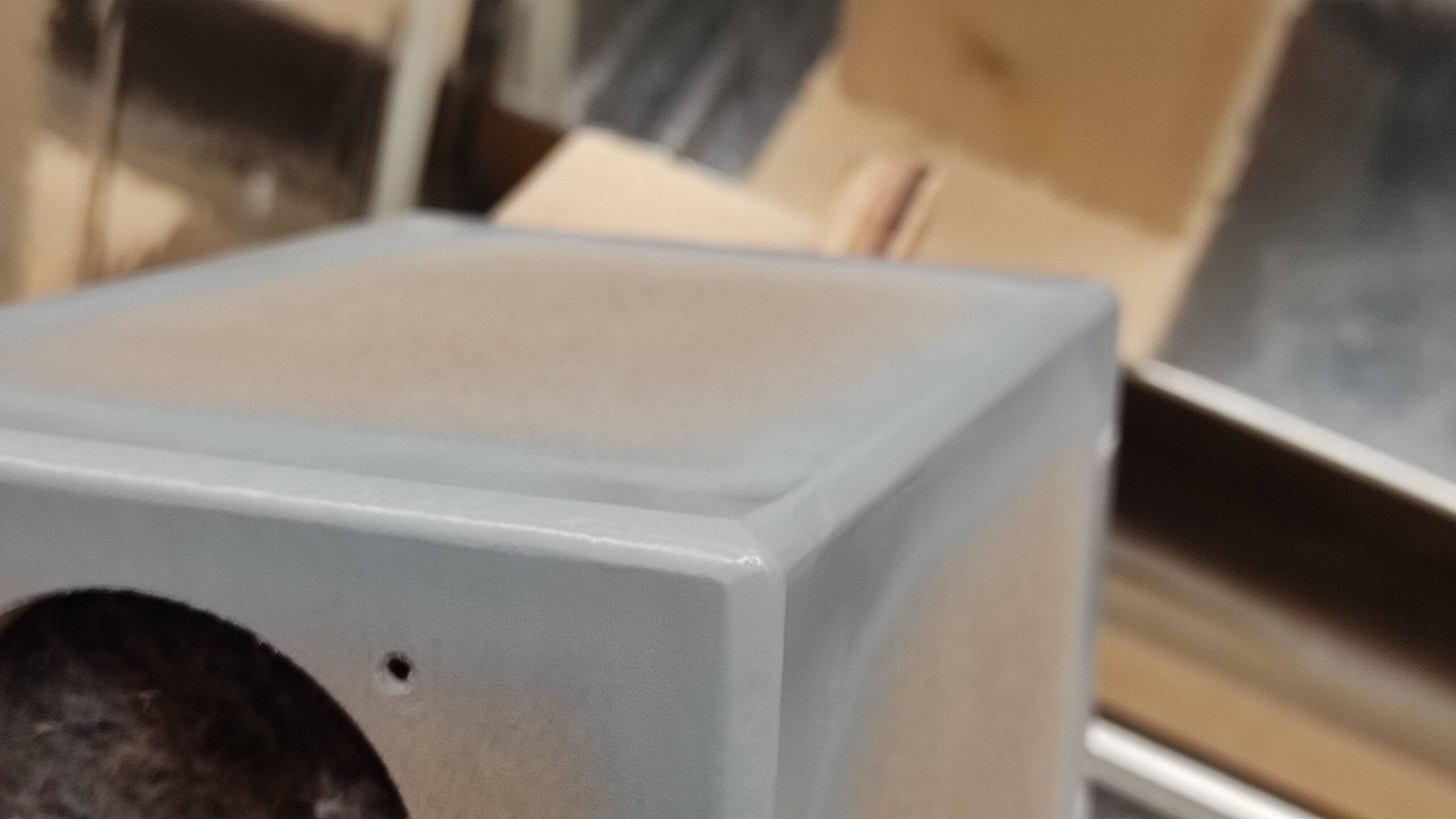

133: 名無しさん@おーぷん 22/04/14(木) 20:49:35 QBQA


とりあえず一杯吹いた
隠蔽力が違うっ
135: 名無しさん@おーぷん 22/04/14(木) 21:13:33 QBQA
もう片方も塗った
隙間とか少しなら埋めてしまえと塗ってるけど
飽田から次は面を塗ることにする

136: 名無しさん@おーぷん 22/04/14(木) 21:51:40 QBQA


缶スプレーで一気にやると早そうだけど
木が吸い込む速度無視になるから
この方がきれいに仕上がる、と信じたい

0.075MPa→0.1MPaで戦う!
141: 名無しさん@おーぷん 22/04/15(金) 19:43:38 R4dd

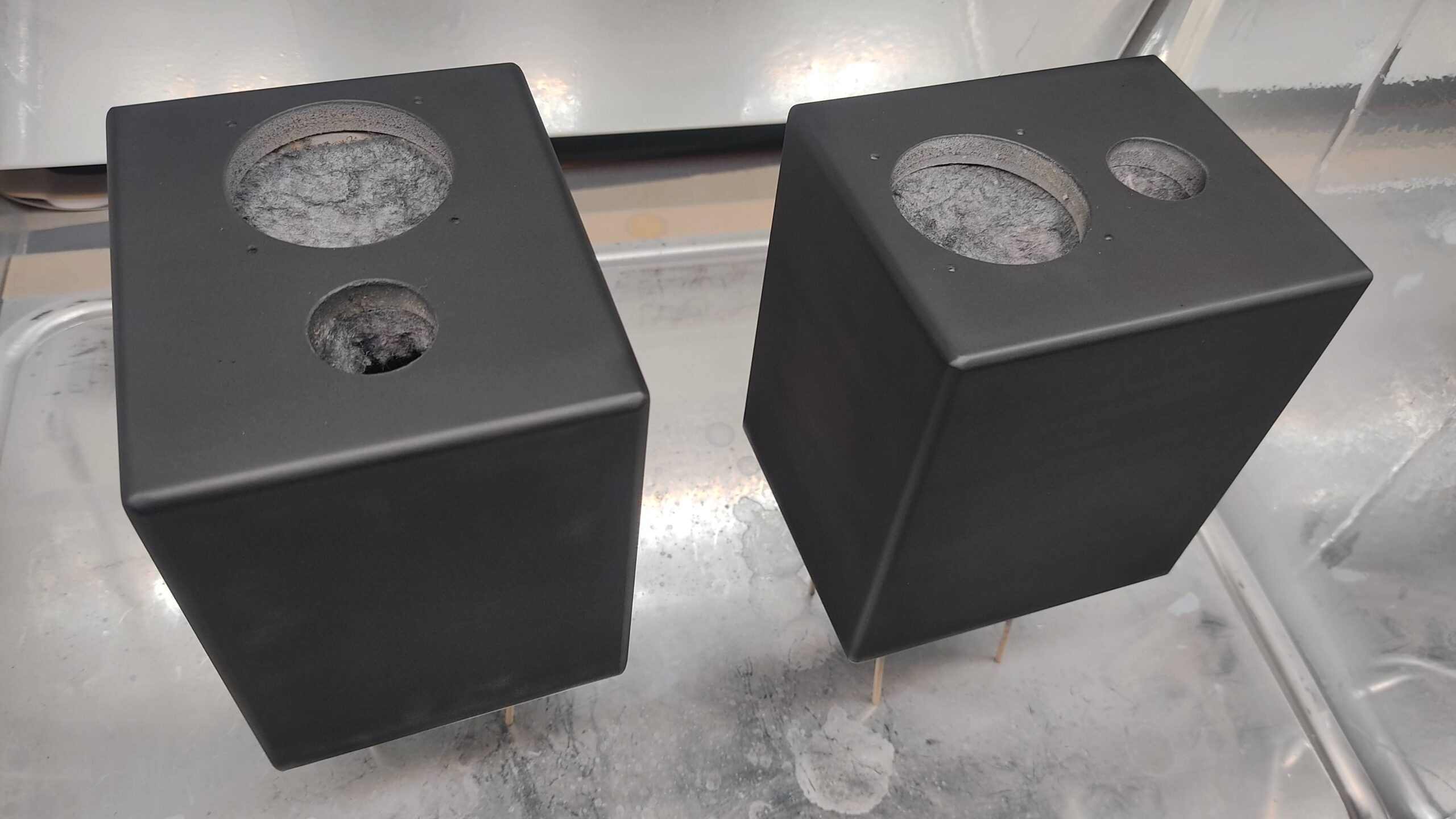

本日は昨日のサフを削り落とす作業
ゴミたくさんから400番のヤスリで平滑面にしていく
142: 名無しさん@おーぷん 22/04/15(金) 19:49:14 R4dd

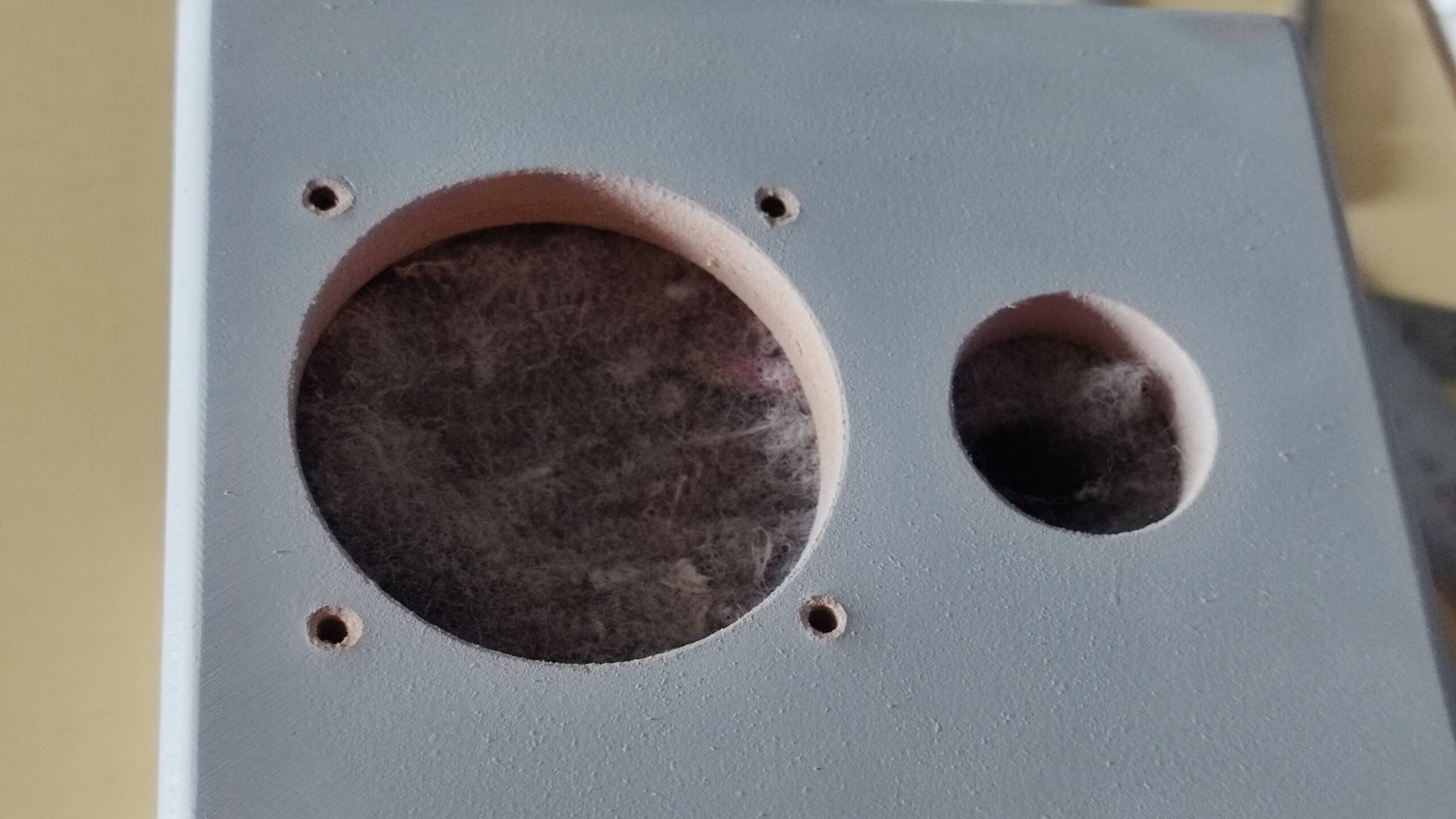

ちゃちゃっと削り落とし
研磨量は木肌が一部見えるまでにしてみた

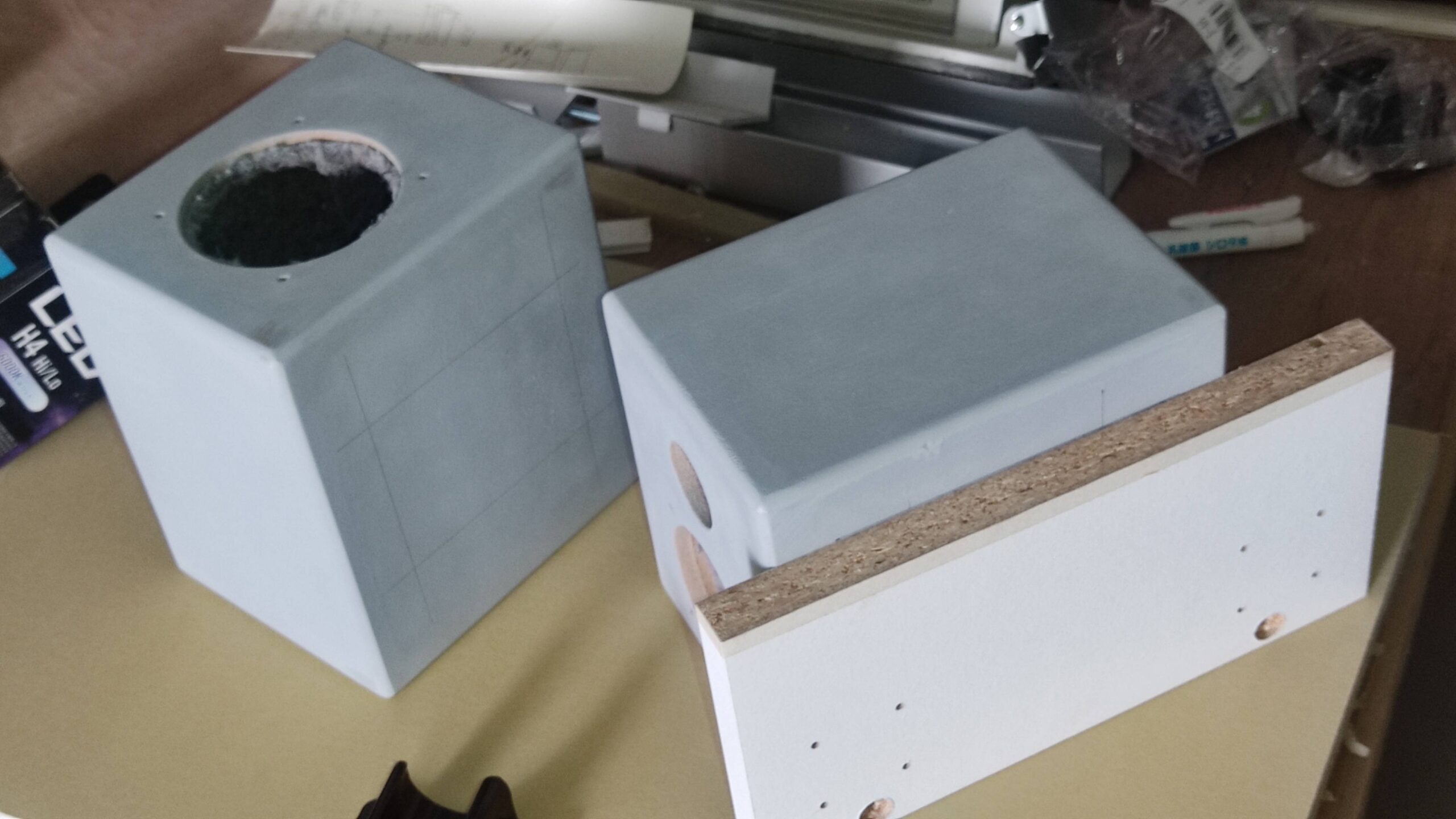

144: 名無しさん@おーぷん 22/04/16(土) 13:22:05 RUL9

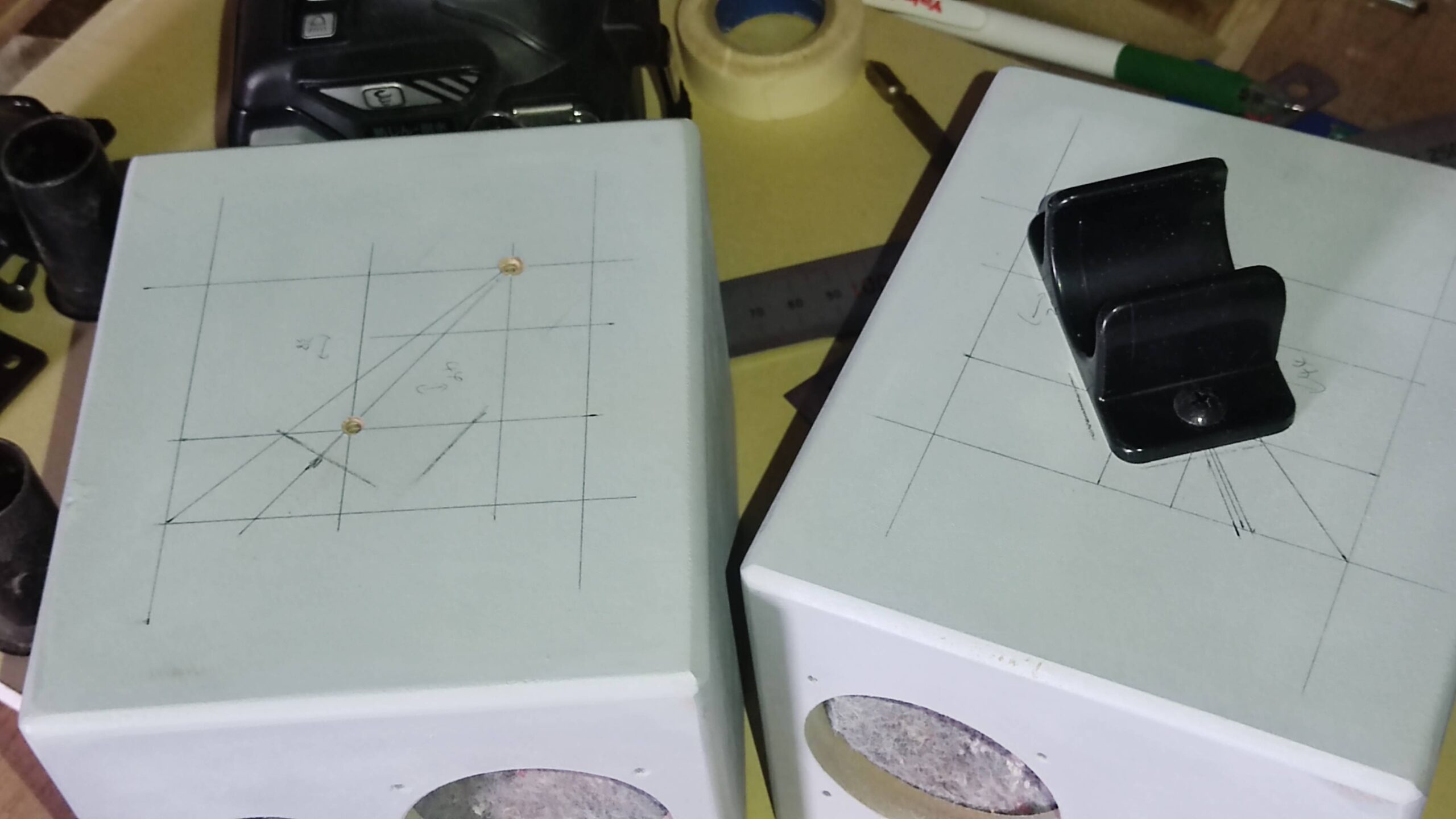

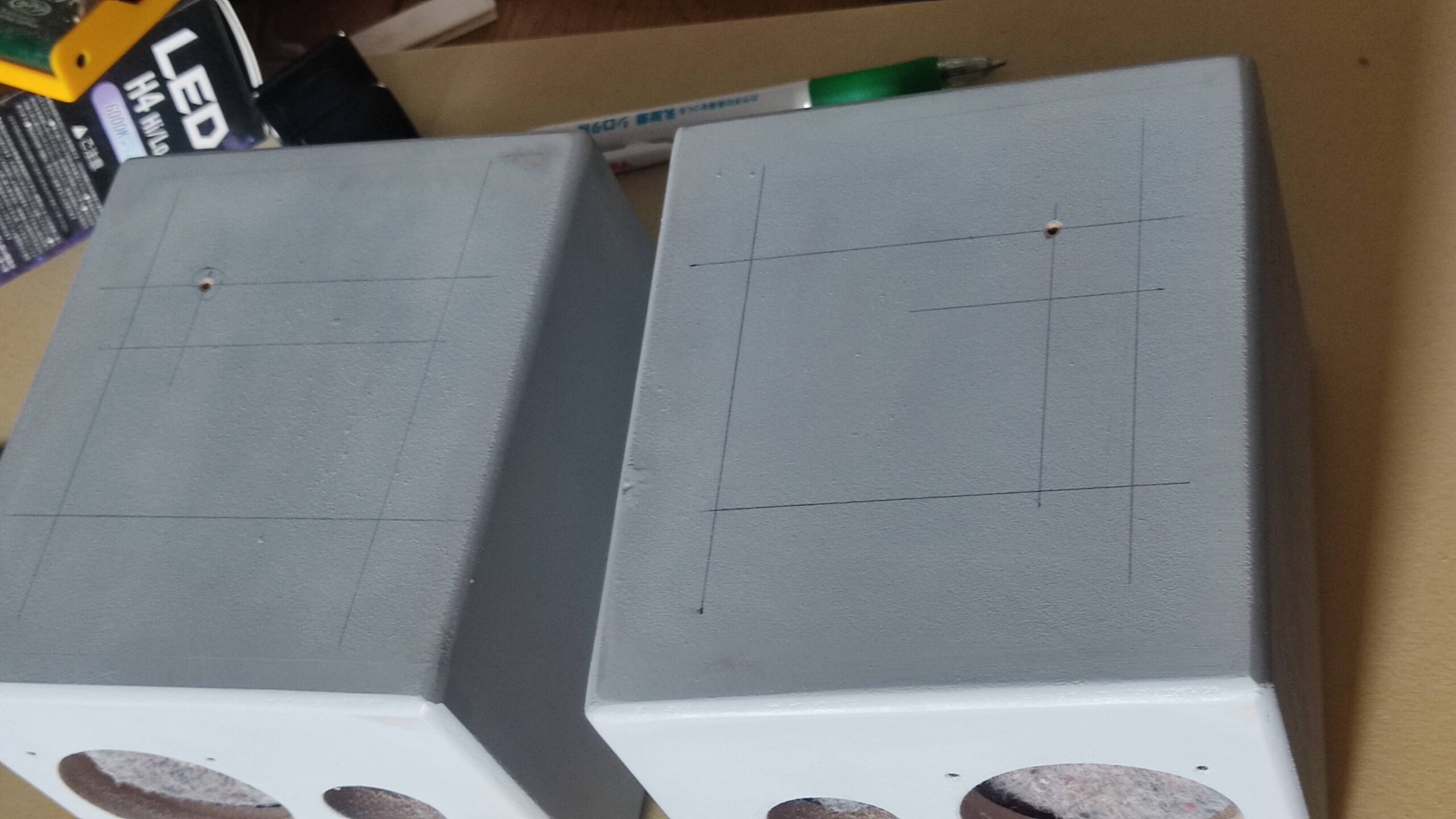

まずは、取り付け用のプラ部品の位置決めするために
基準線を引く



端材を利用した定規やね

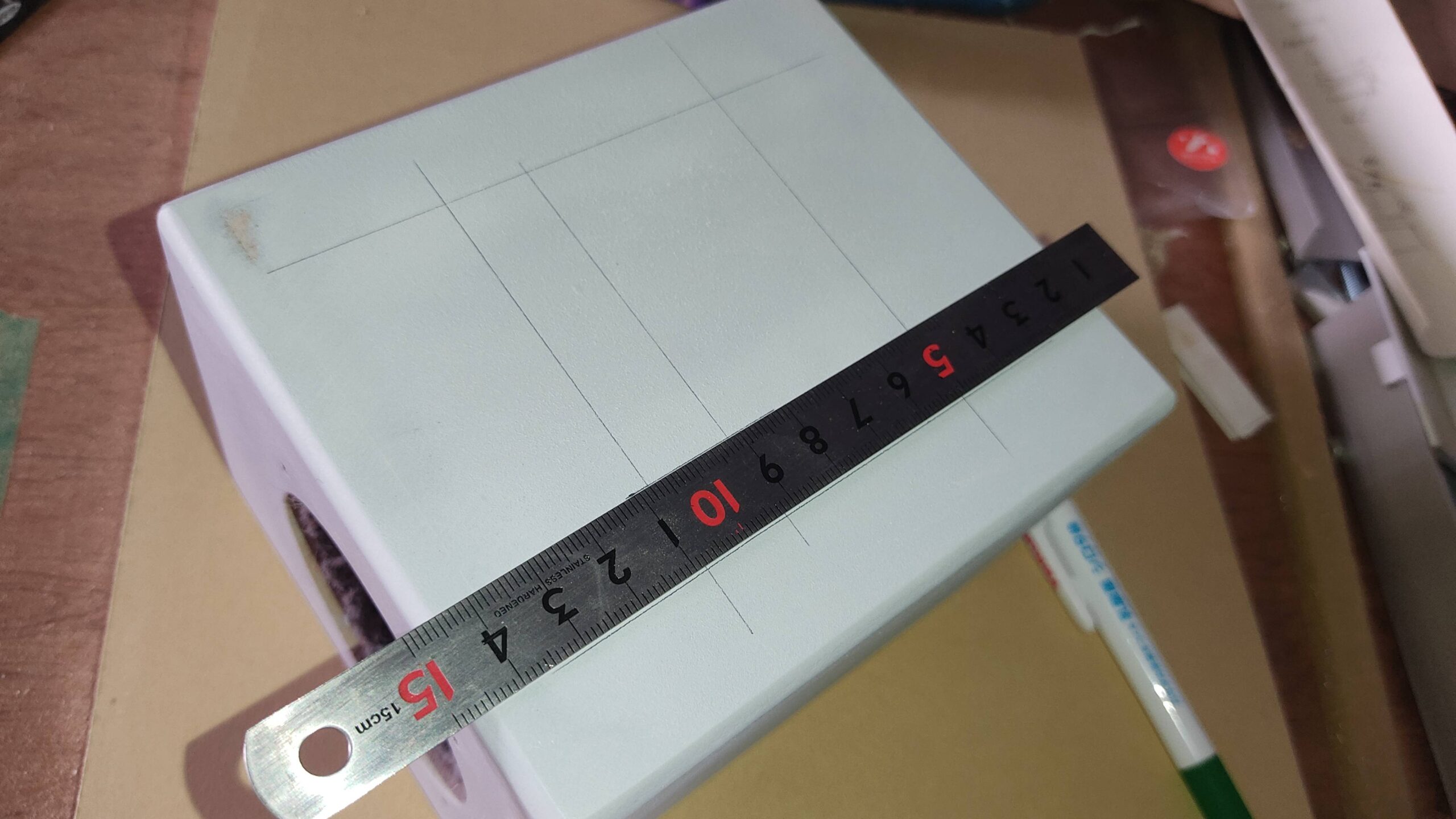

145: 名無しさん@おーぷん 22/04/16(土) 13:42:41 RUL9




定規で平行線増やしてみる

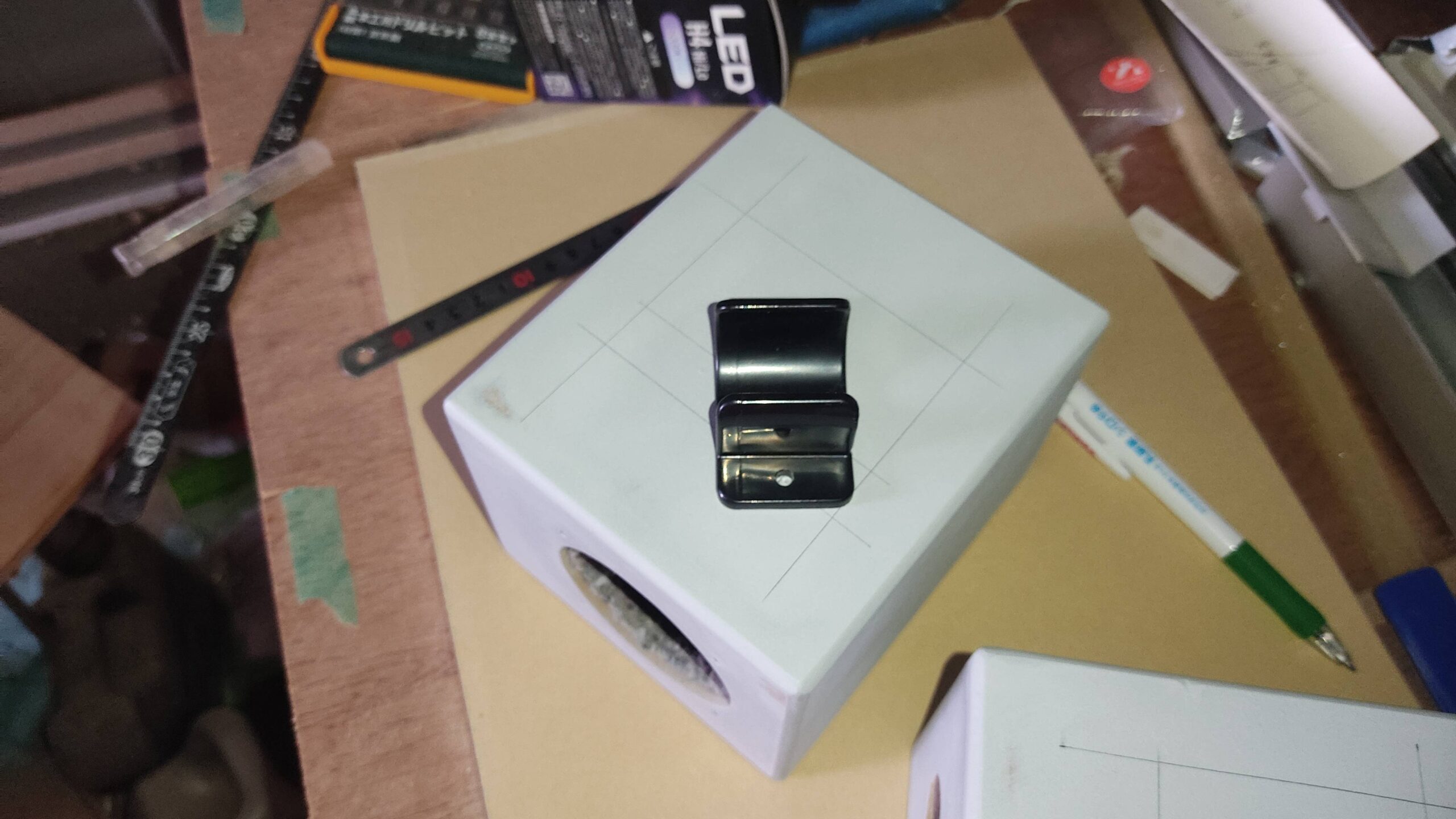

こんなプラ具をつける予定

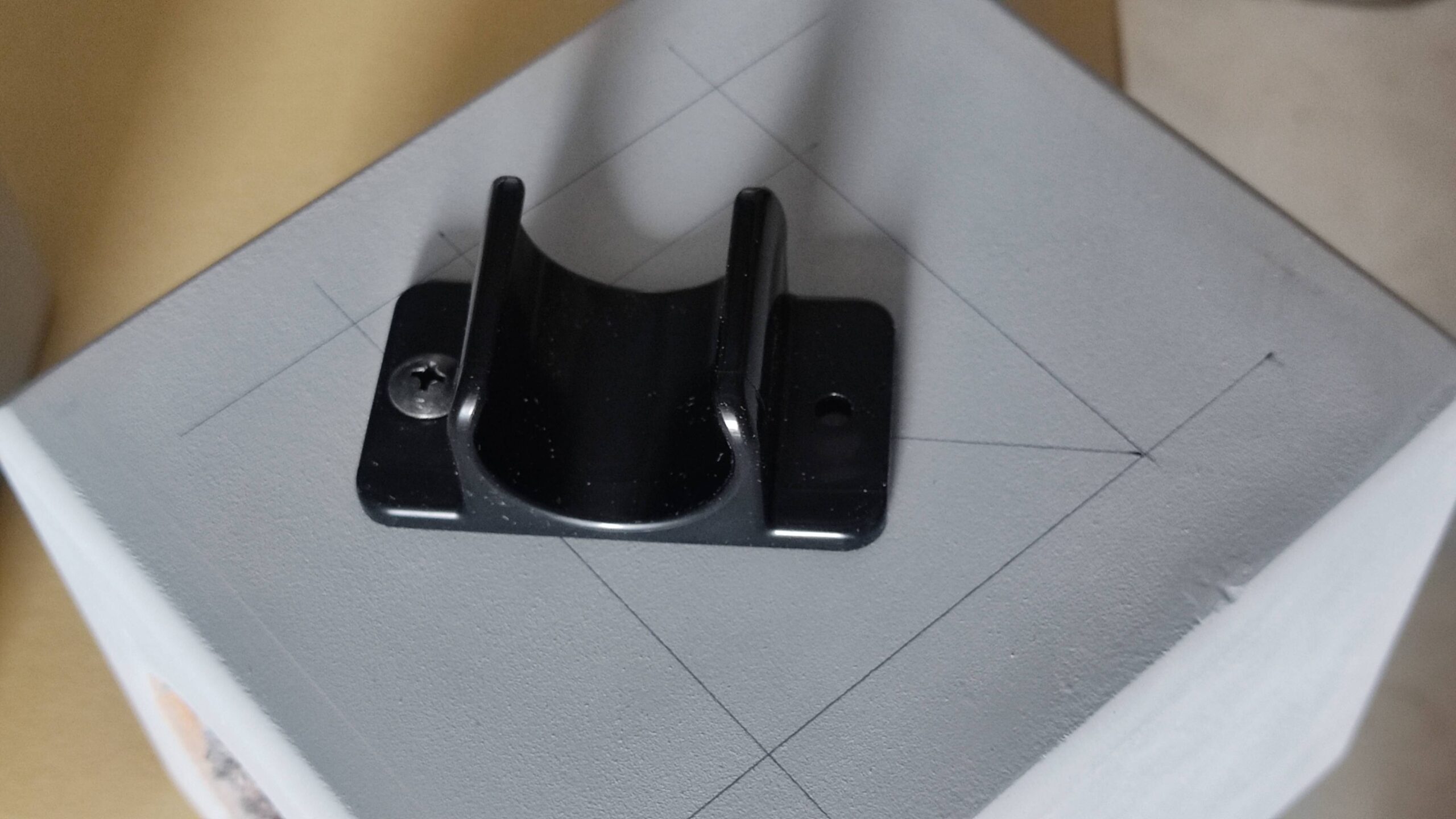

146: 名無しさん@おーぷん 22/04/16(土) 13:43:18 RUL9

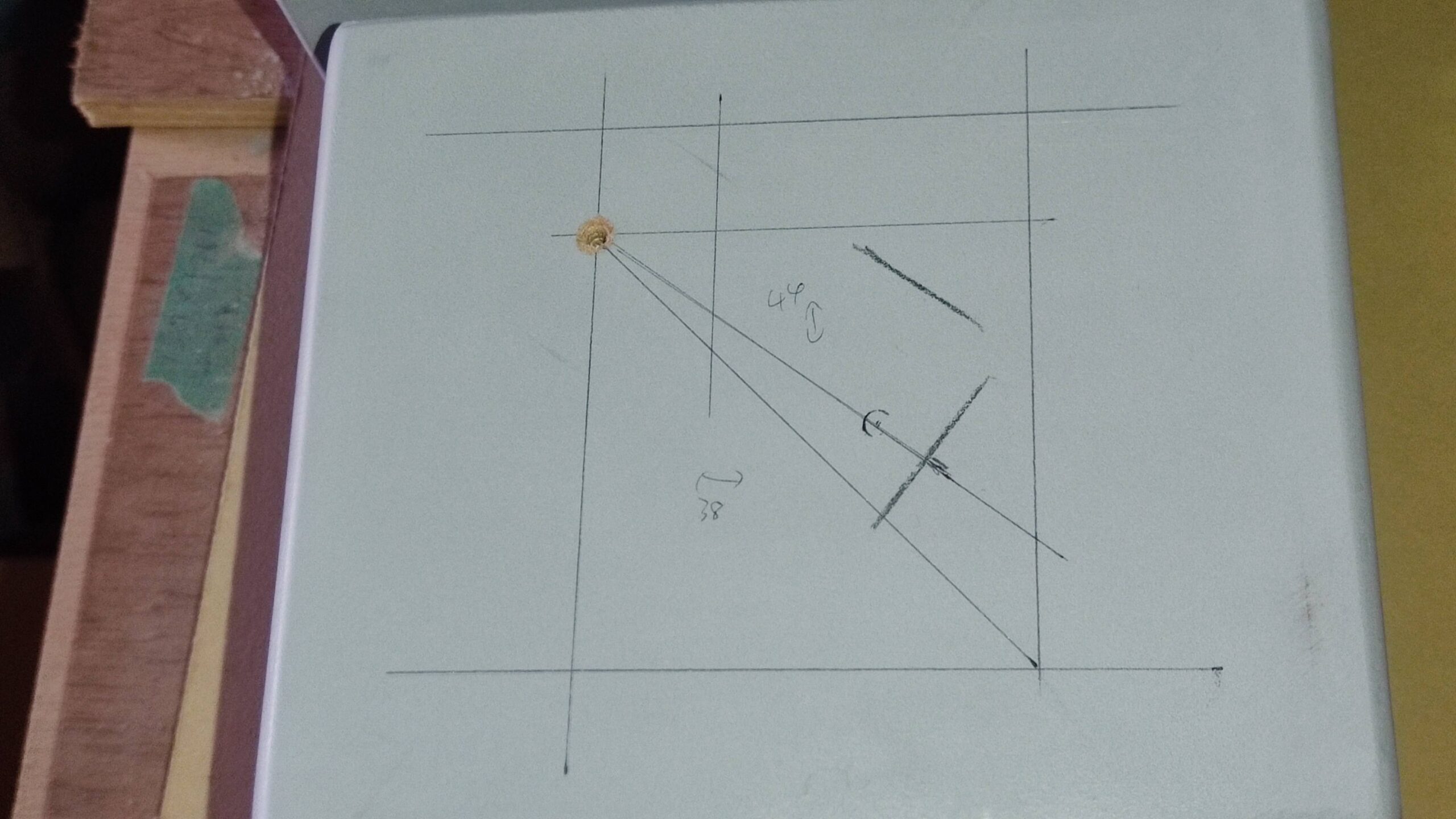

下穴開けて斜め線入れて
仮止め
147: 名無しさん@おーぷん 22/04/16(土) 14:09:04 RUL9
取り付ける位置を現物合わせで微調整





位置決めに苦労中
148: 名無しさん@おーぷん 22/04/16(土) 14:21:27 RUL9


苦労の末、穴あけ完了
ついでに他の穴にもネジ入れてタップ跡付けとく

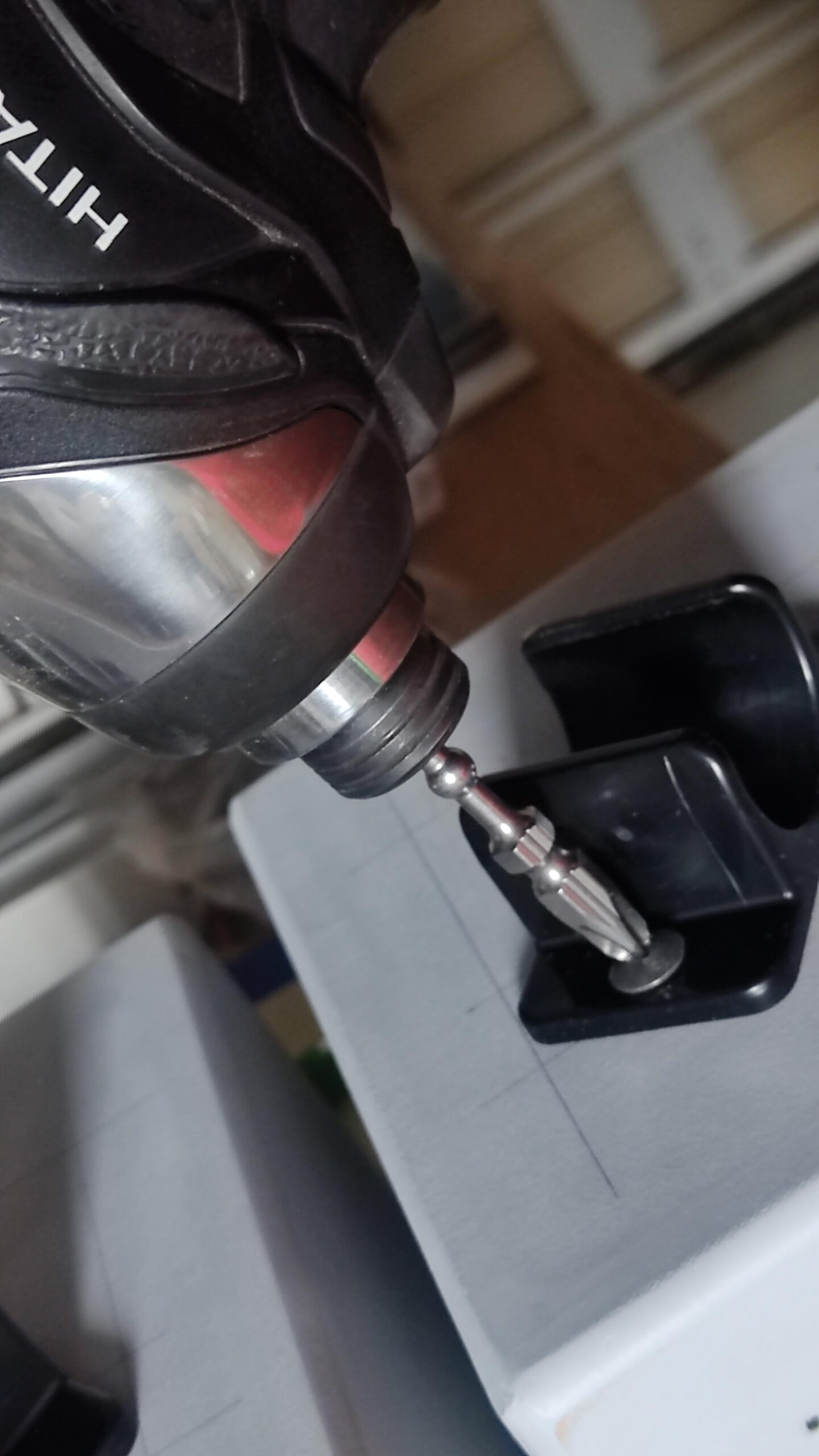

149: 名無しさん@おーぷん 22/04/16(土) 14:33:05 RUL9

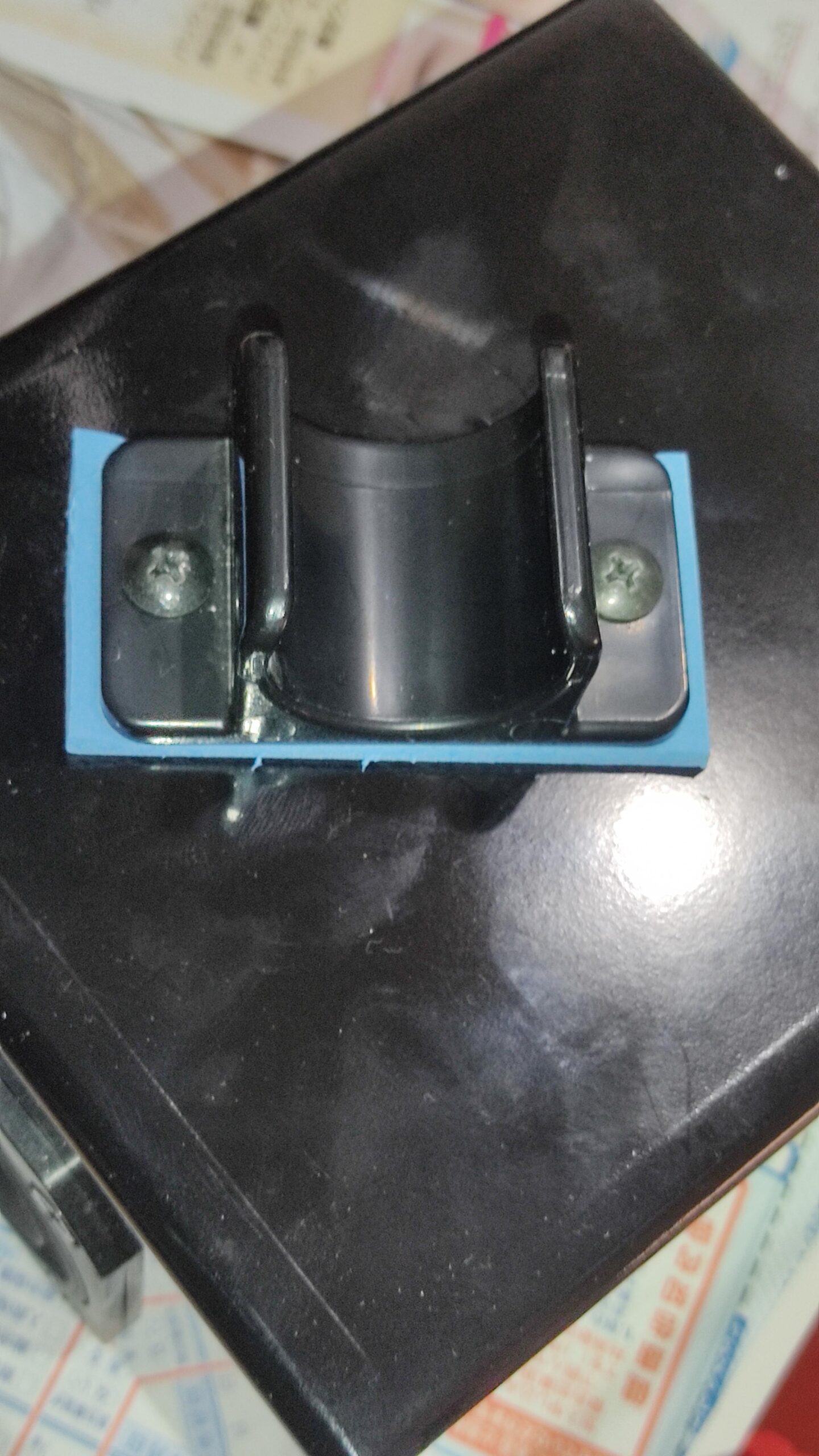

ネジ打ち込み完了
これで勝つる



インパクトあるからねじ回しは楽ちん
153: 名無しさん@おーぷん 22/04/17(日) 10:50:53 Z5j8

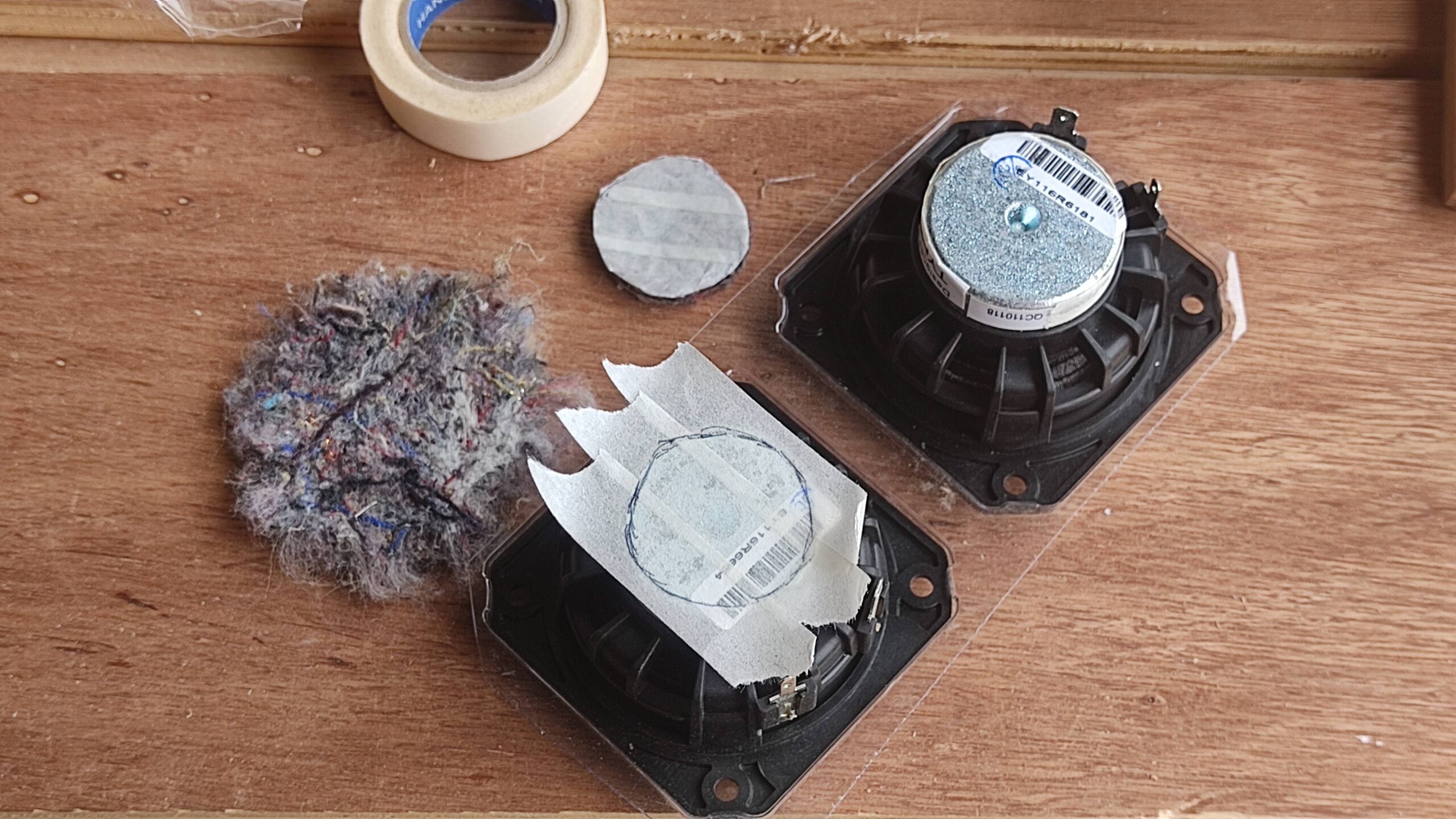

スピーカー裏側に余ったモフモフを貼っとく
マステとボールペンで型取りしてハサミ切り出し

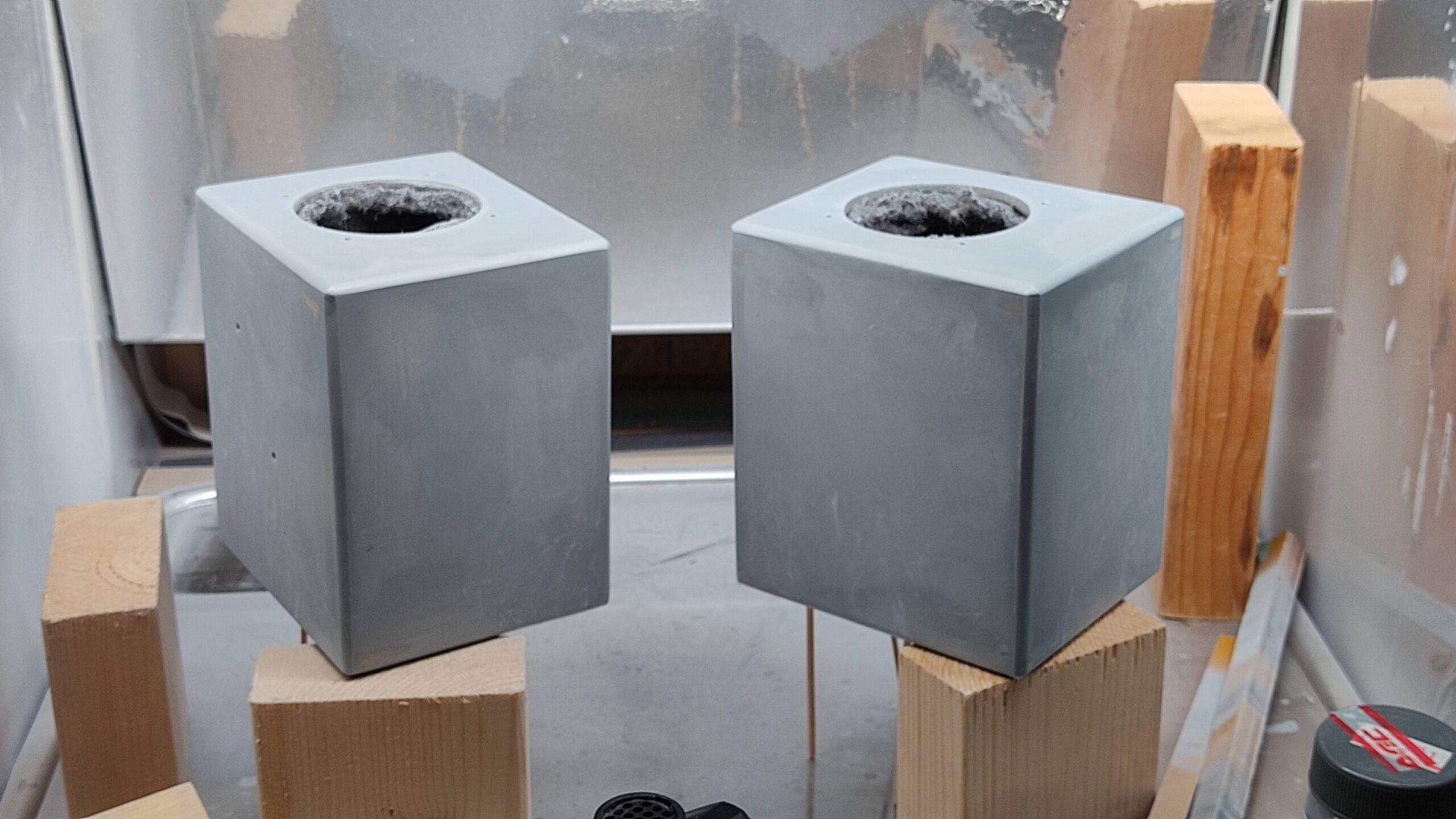

167: 名無しさん@おーぷん 22/04/22(金) 23:24:44 UROw

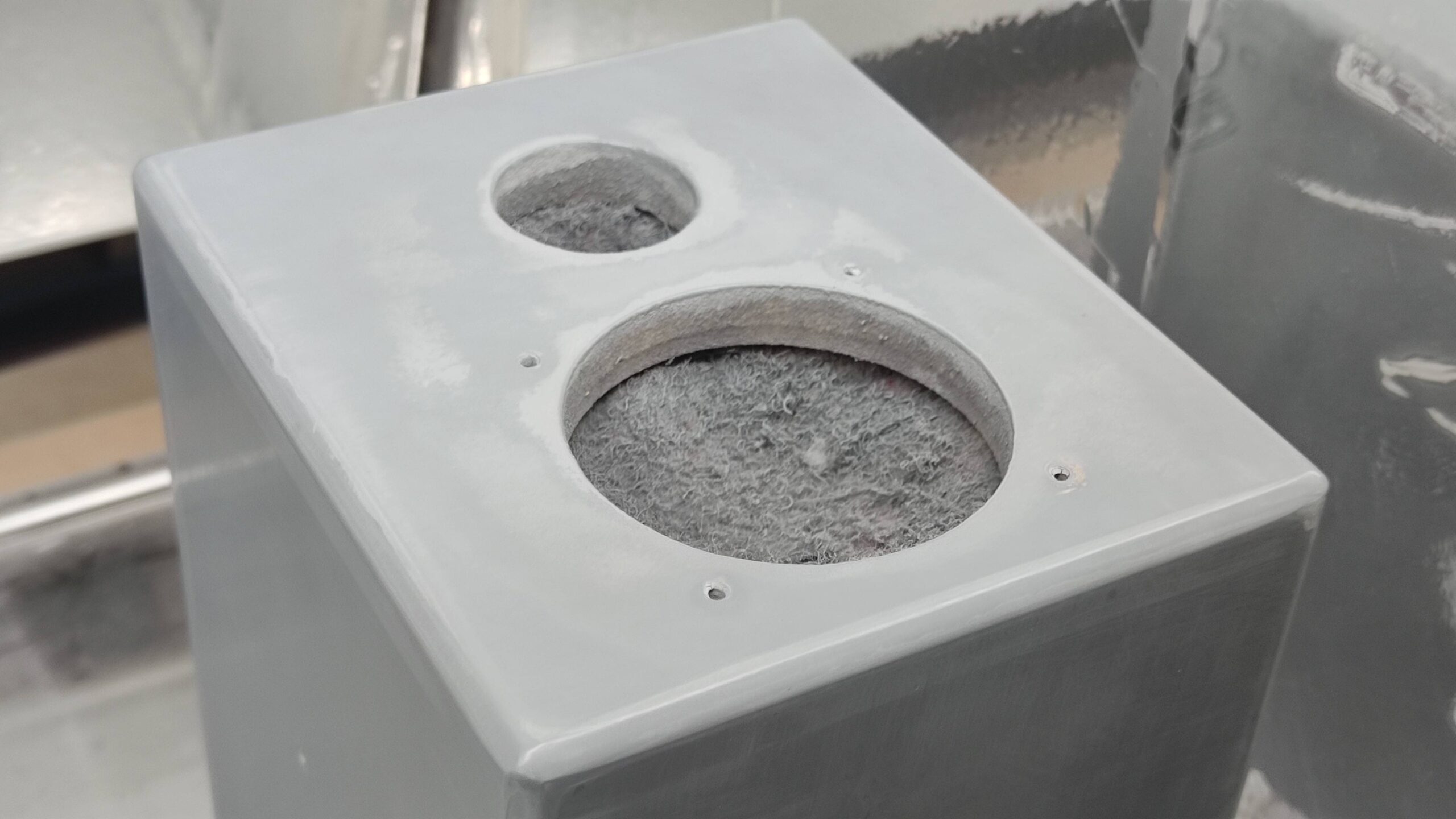

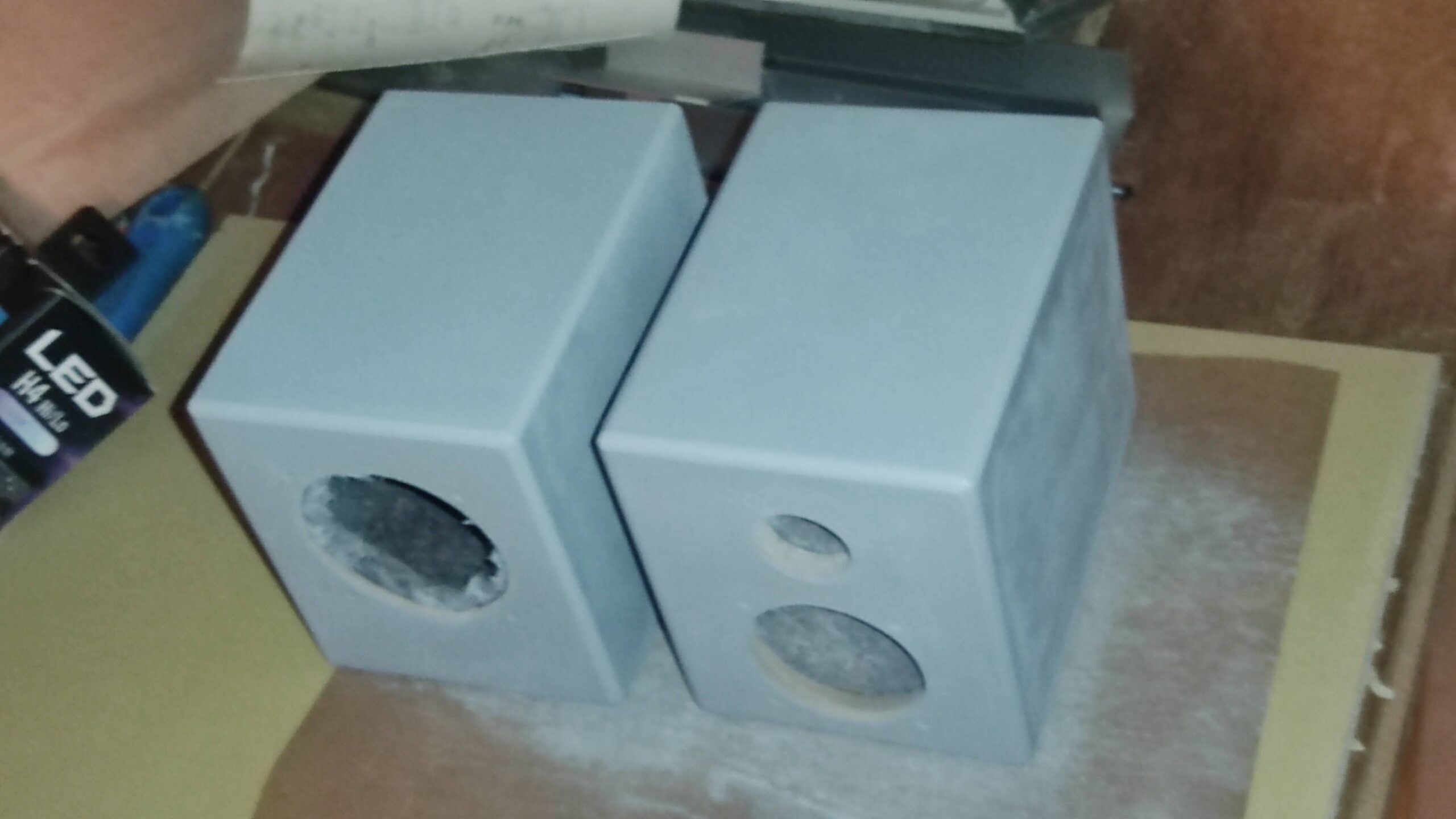

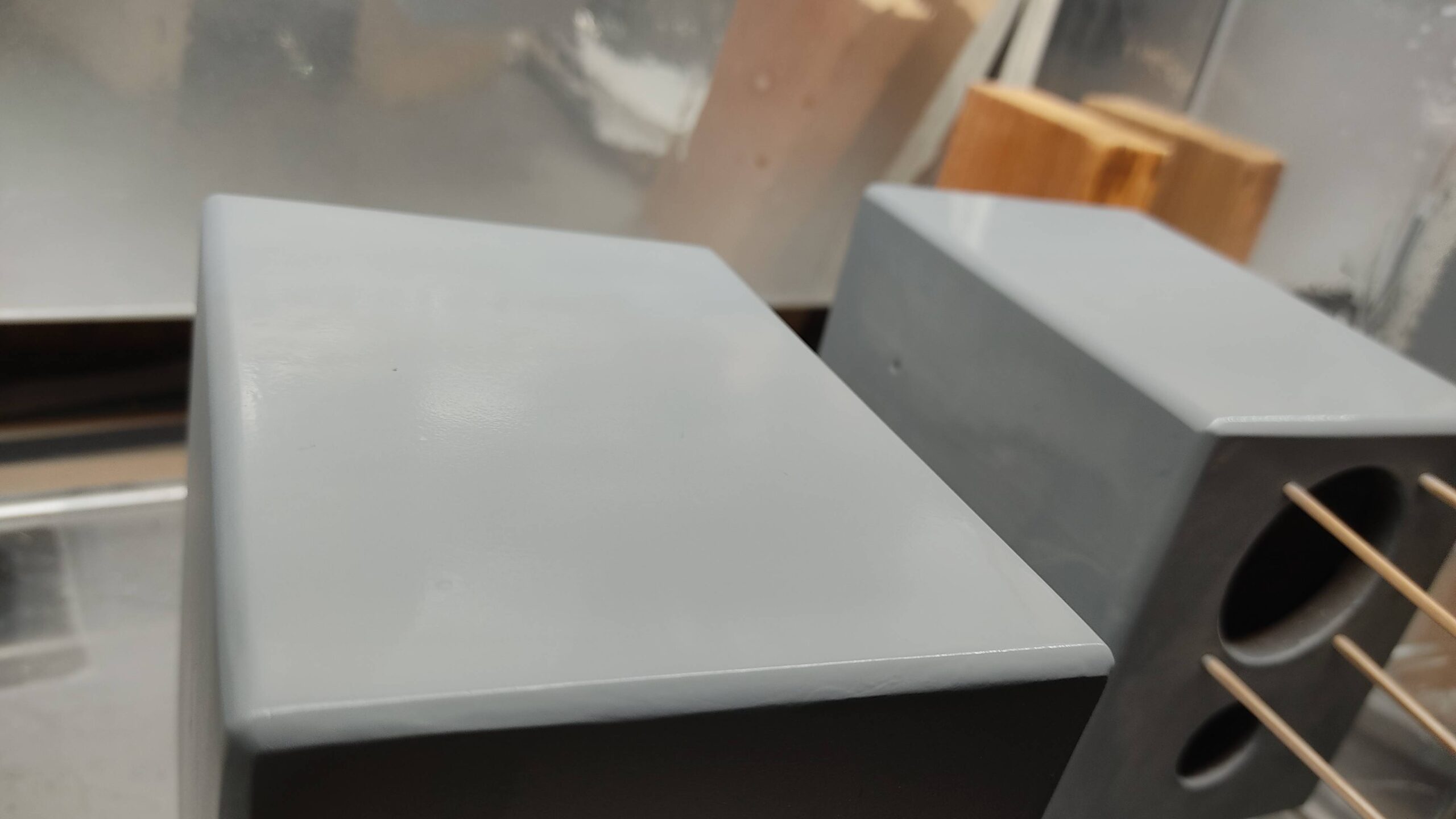

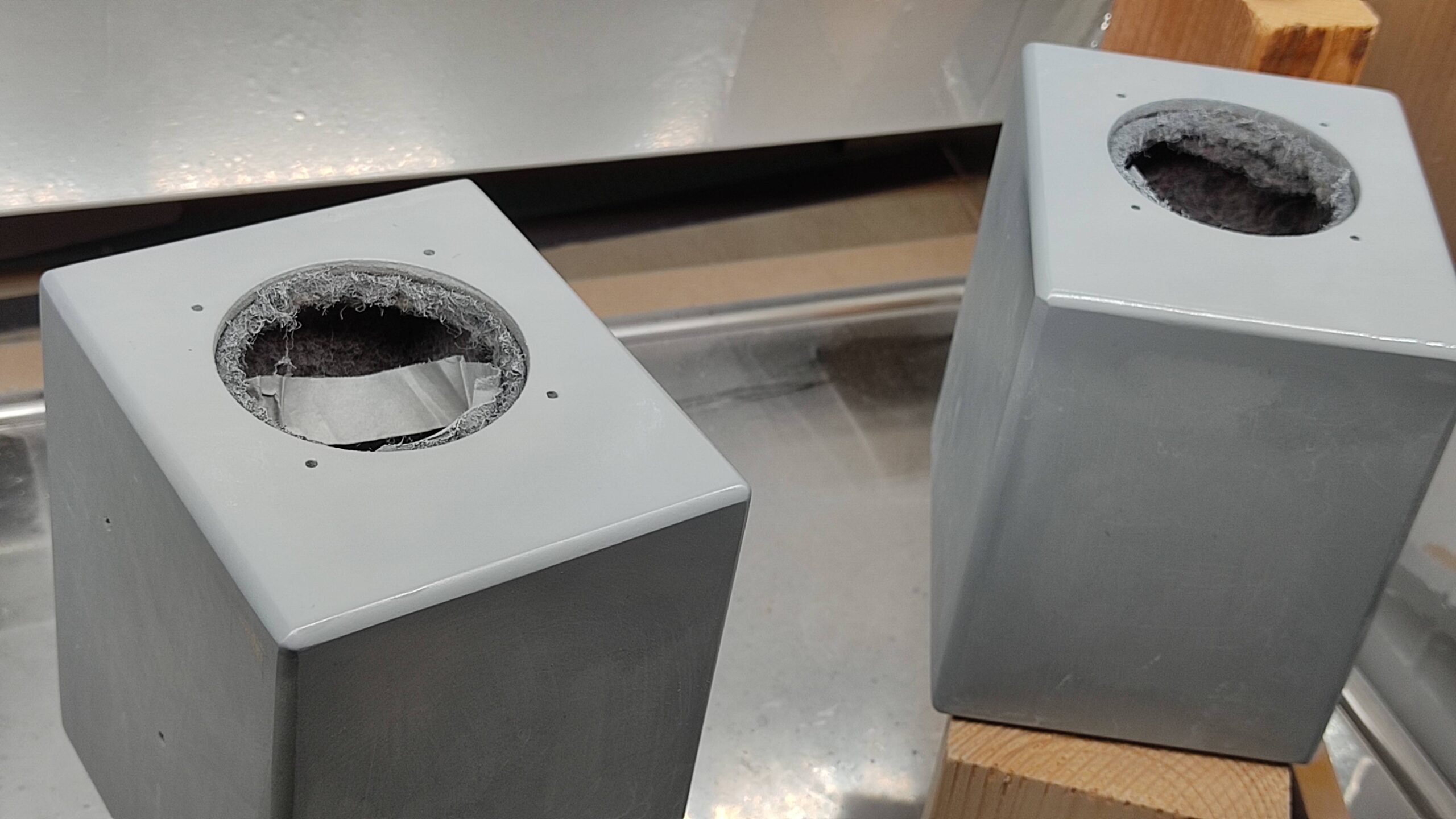

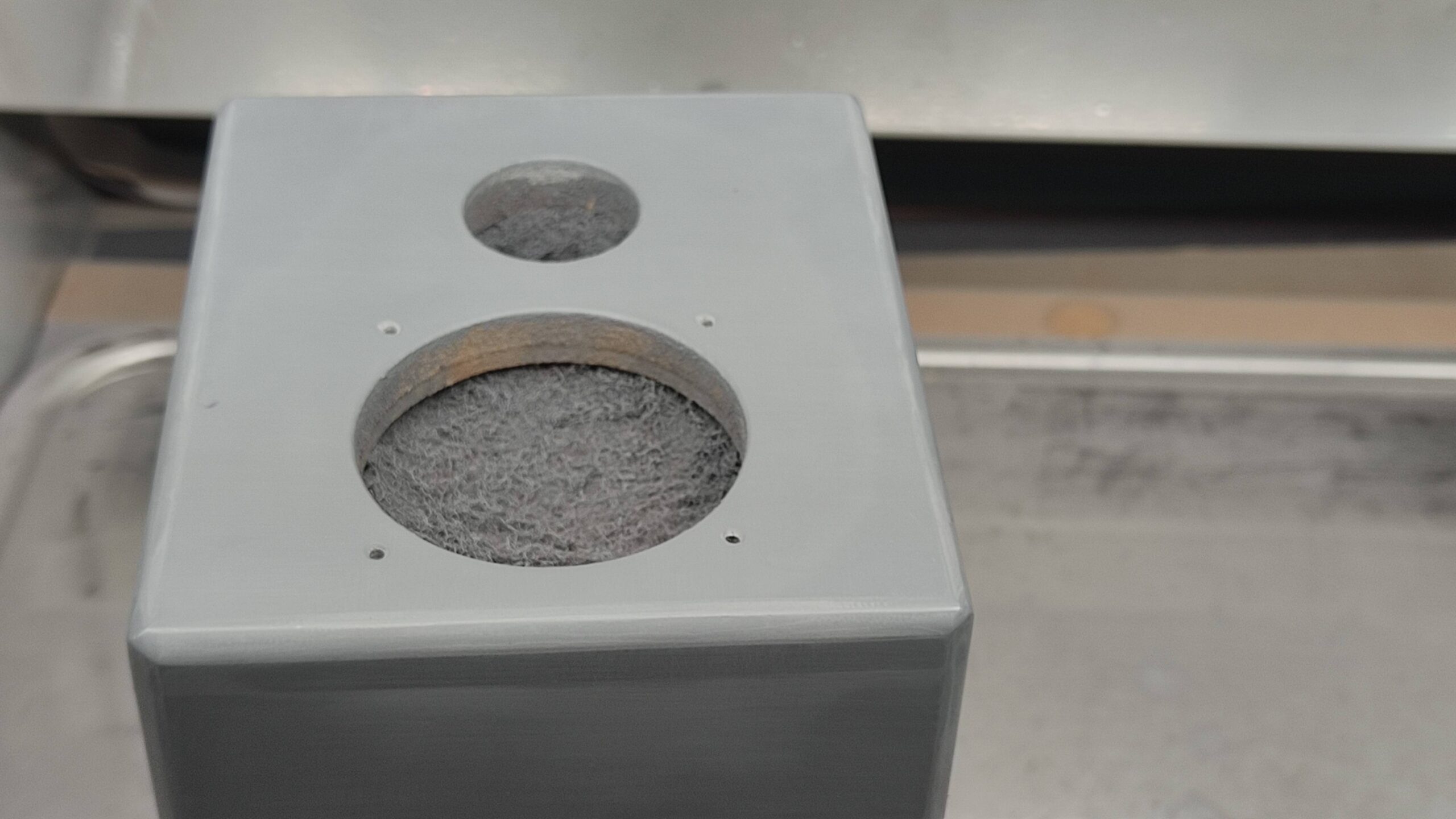

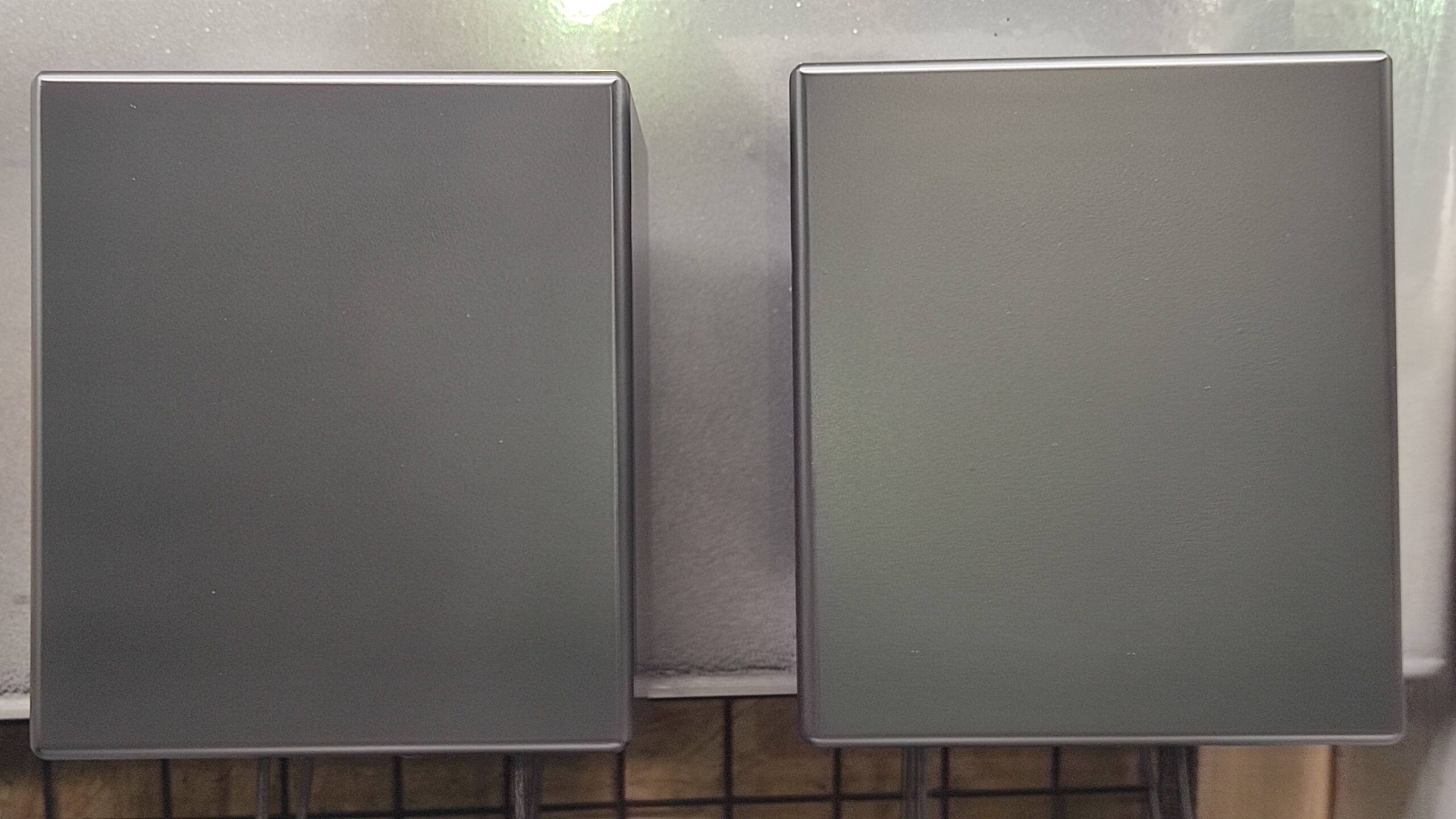

最終サフは天面にがっつり乗せていく
176: 名無しさん@おーぷん 22/04/27(水) 07:15:39 BxYv
長い道のりやな
177: 名無しさん@おーぷん 22/04/27(水) 21:52:00 PcCe
>>176
今後の予定

サフ研ぎ出し→黒塗装→塗装研ぎ出し→クリア乗せ→研ぎ出し→研磨

うん、なんか塗装関連が時間かかりすぎるん
178: 名無しさん@おーぷん 22/04/27(水) 23:10:58 PcCe
サフ研ぎ出し失敗
からのリカバー、できるといいな
他の場所は同じ方法でイケてるからワンちゃん

183: 名無しさん@おーぷん 22/04/30(土) 11:56:16 QGrC




修正を繰り返して、面がそこそこできたので
今日は塗装!
真っ黒にするん

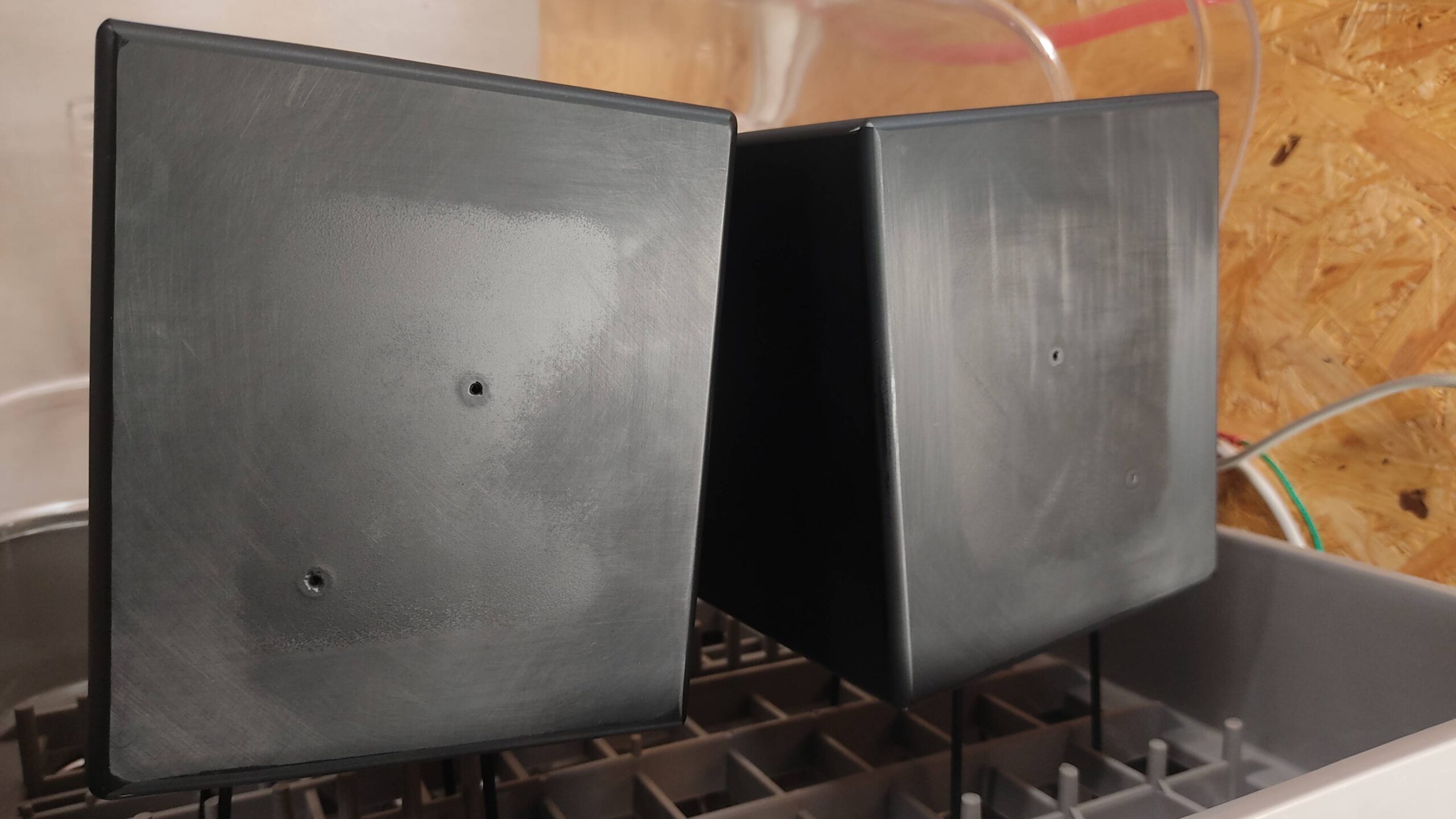

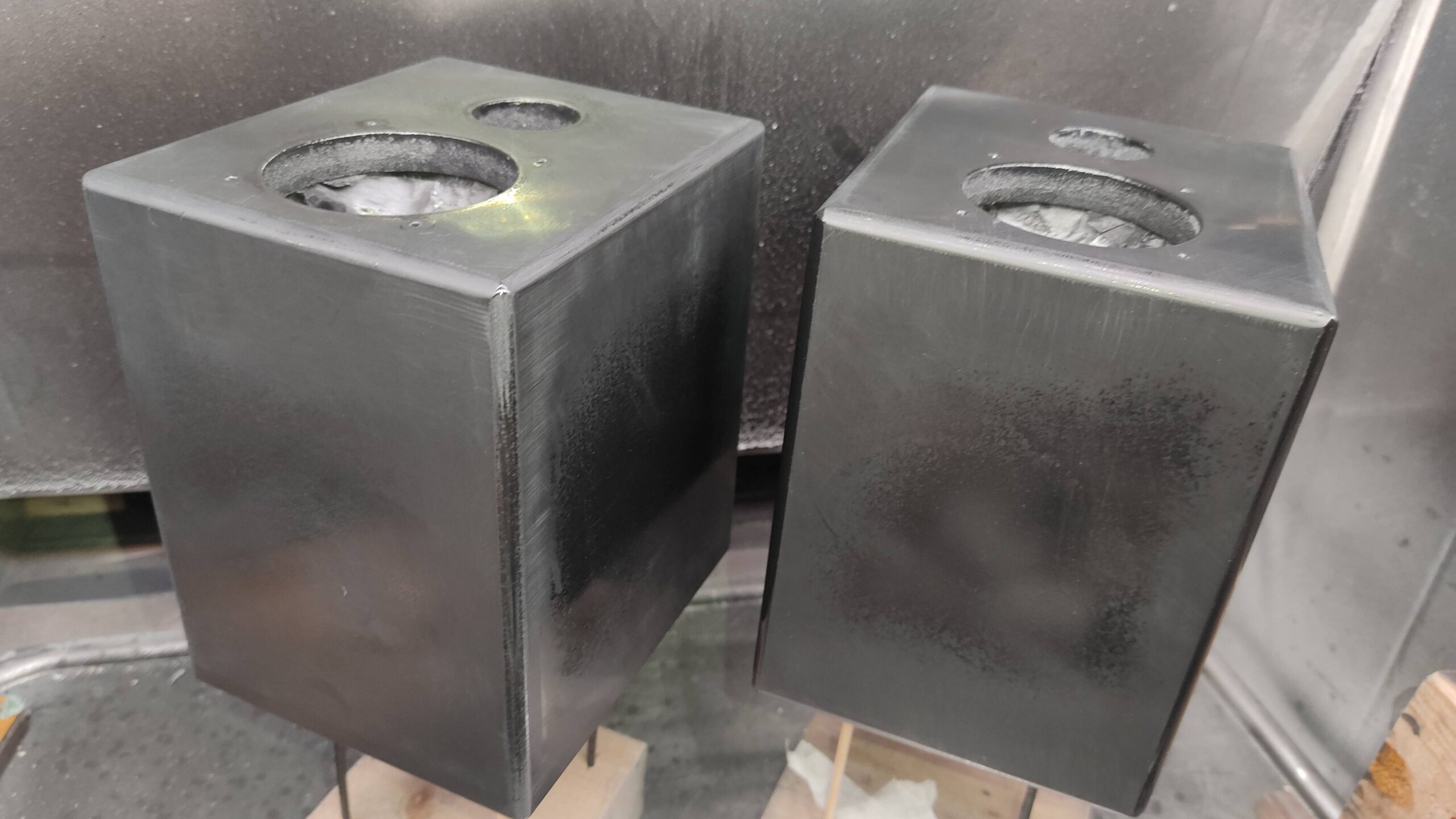

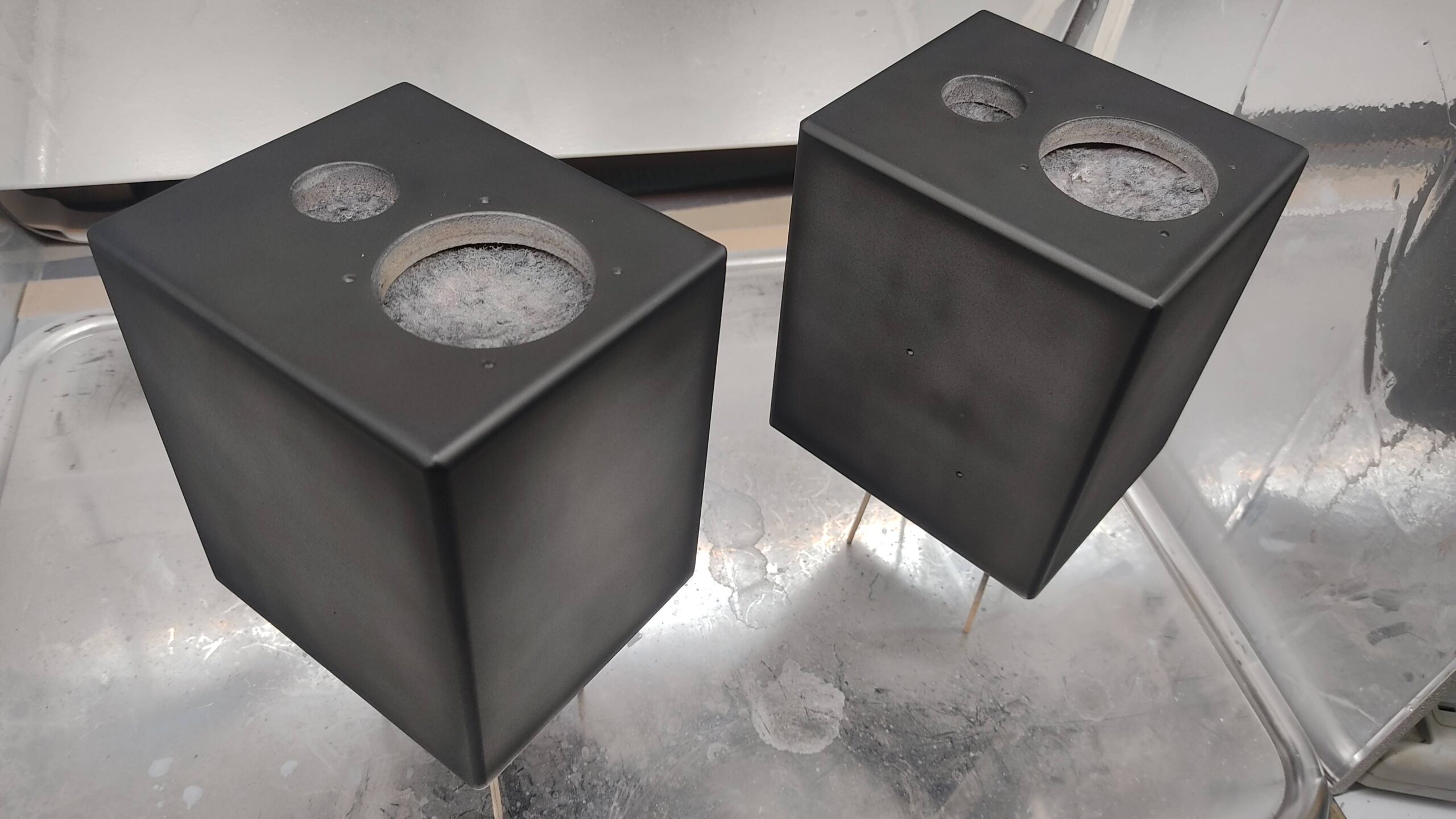

185: 名無しさん@おーぷん 22/04/30(土) 12:37:06 QGrC
角を主に塗りながら進めていく

186: 名無しさん@おーぷん 22/04/30(土) 13:08:29 QGrC


乗ってきた

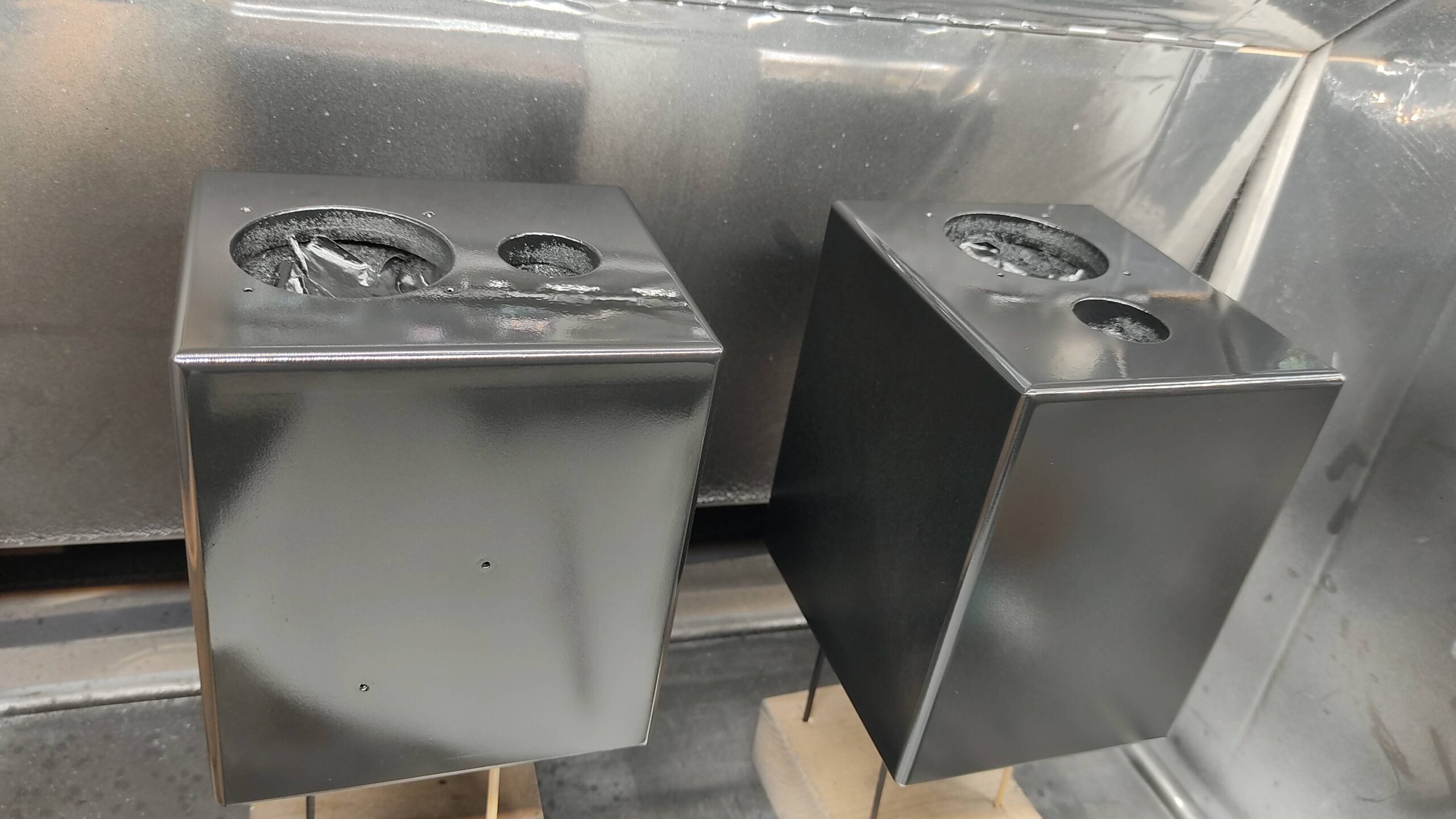

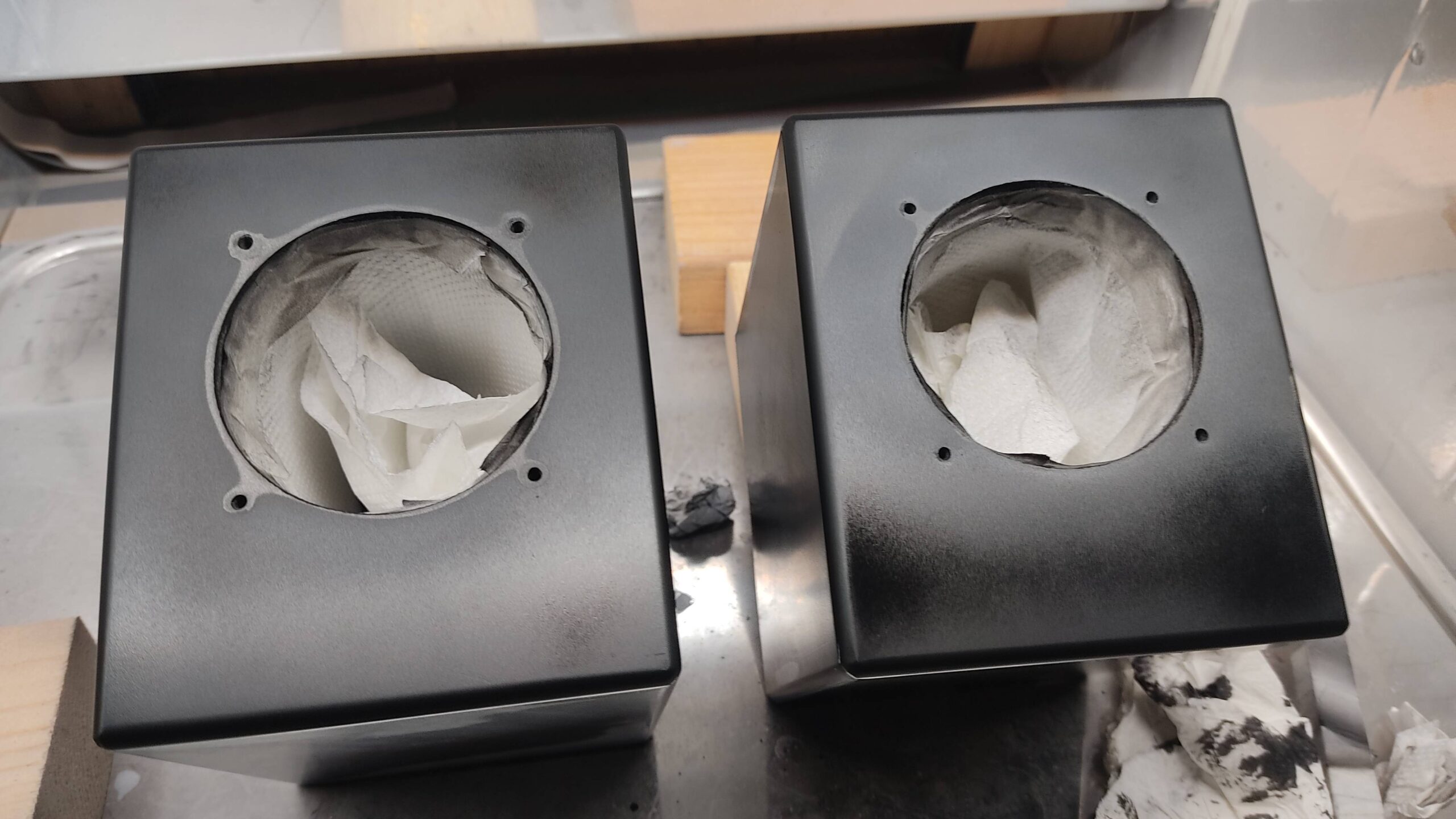

187: 名無しさん@おーぷん 22/04/30(土) 13:43:12 QGrC

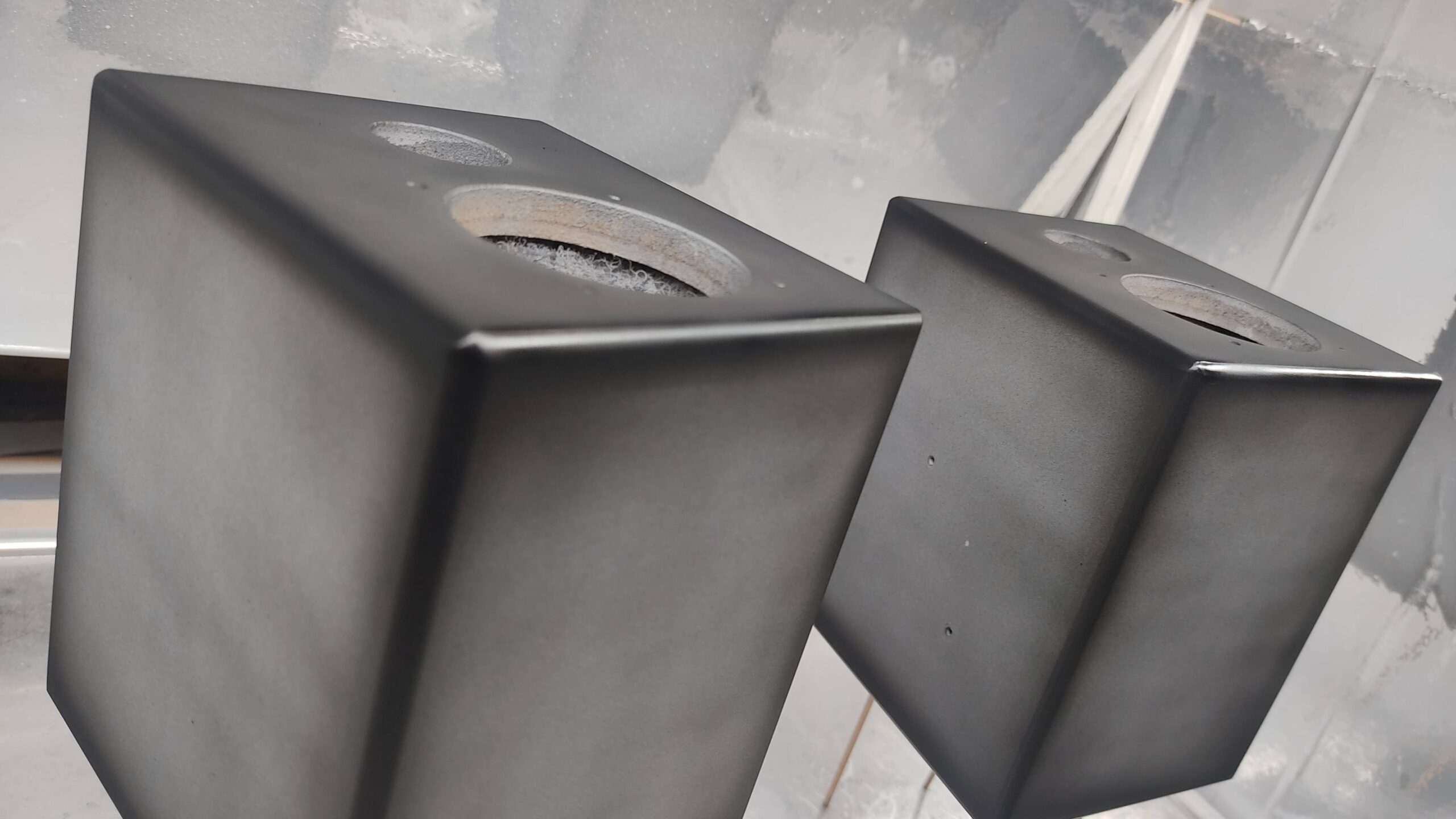

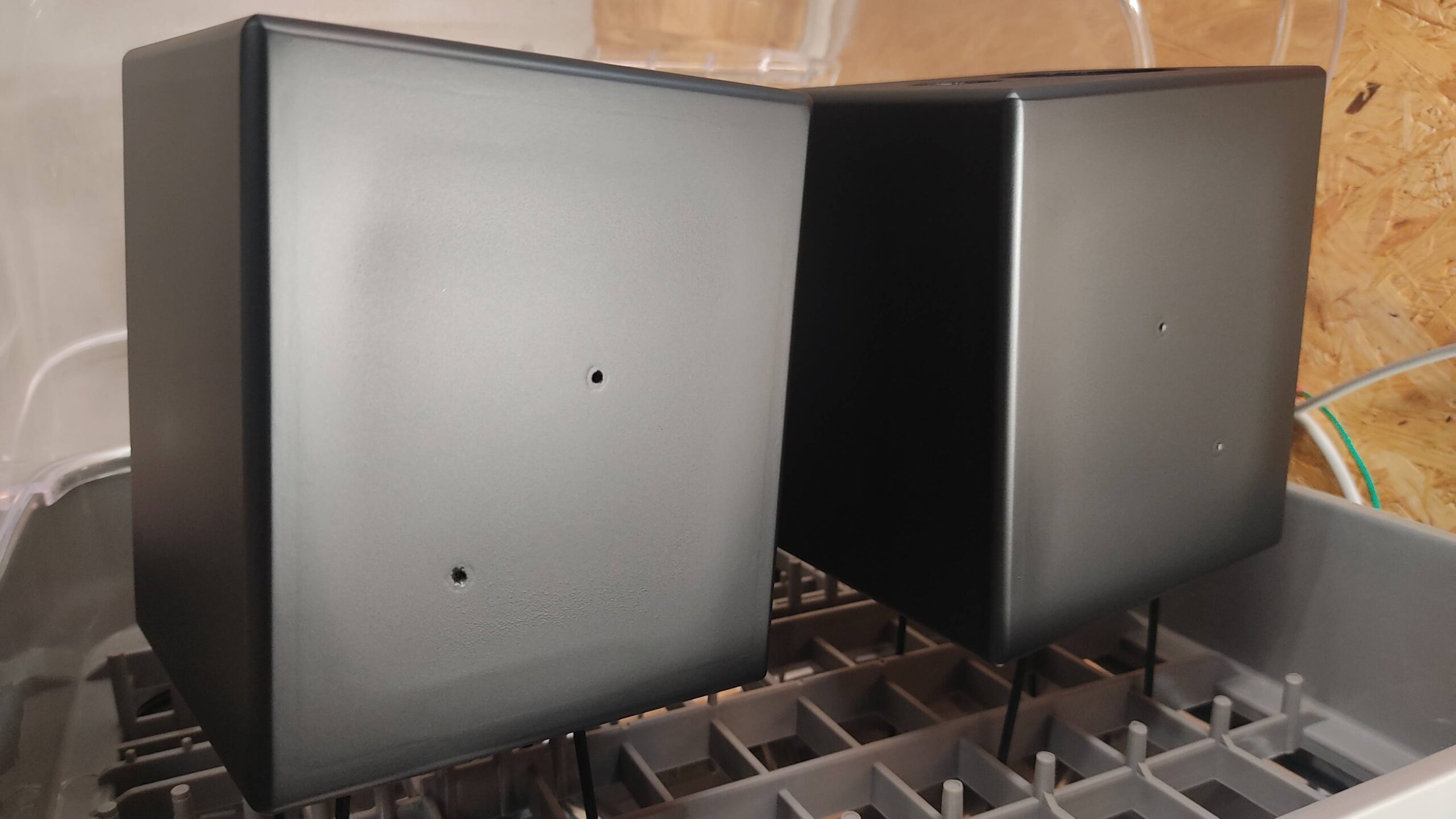

一回完了、黒い!

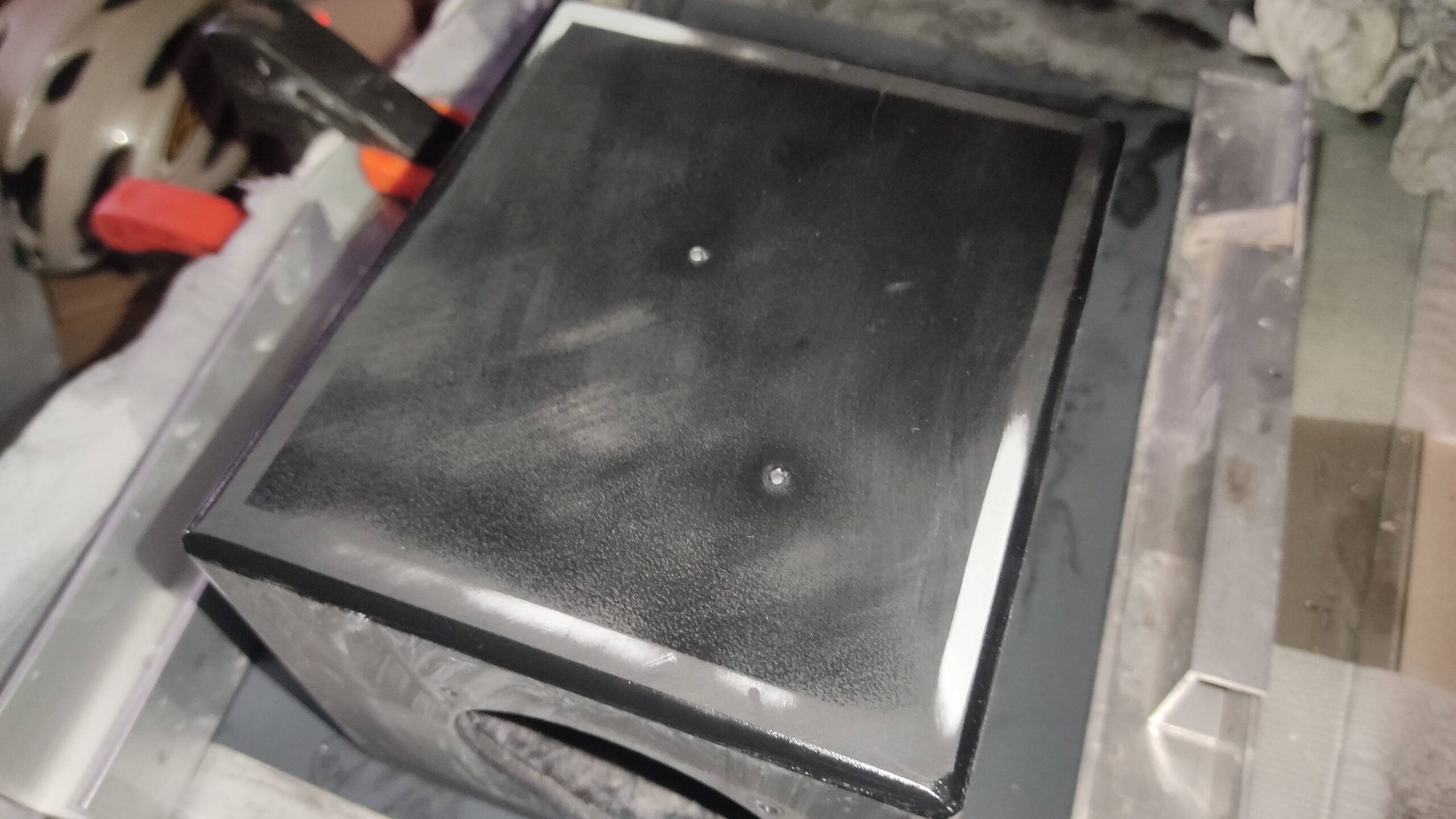

191: 名無しさん@おーぷん 22/05/01(日) 13:12:59 A8bR


平滑度が足りなかった模様
ぐぬぬ
192: 名無しさん@おーぷん 22/05/02(月) 21:53:13 DRLW

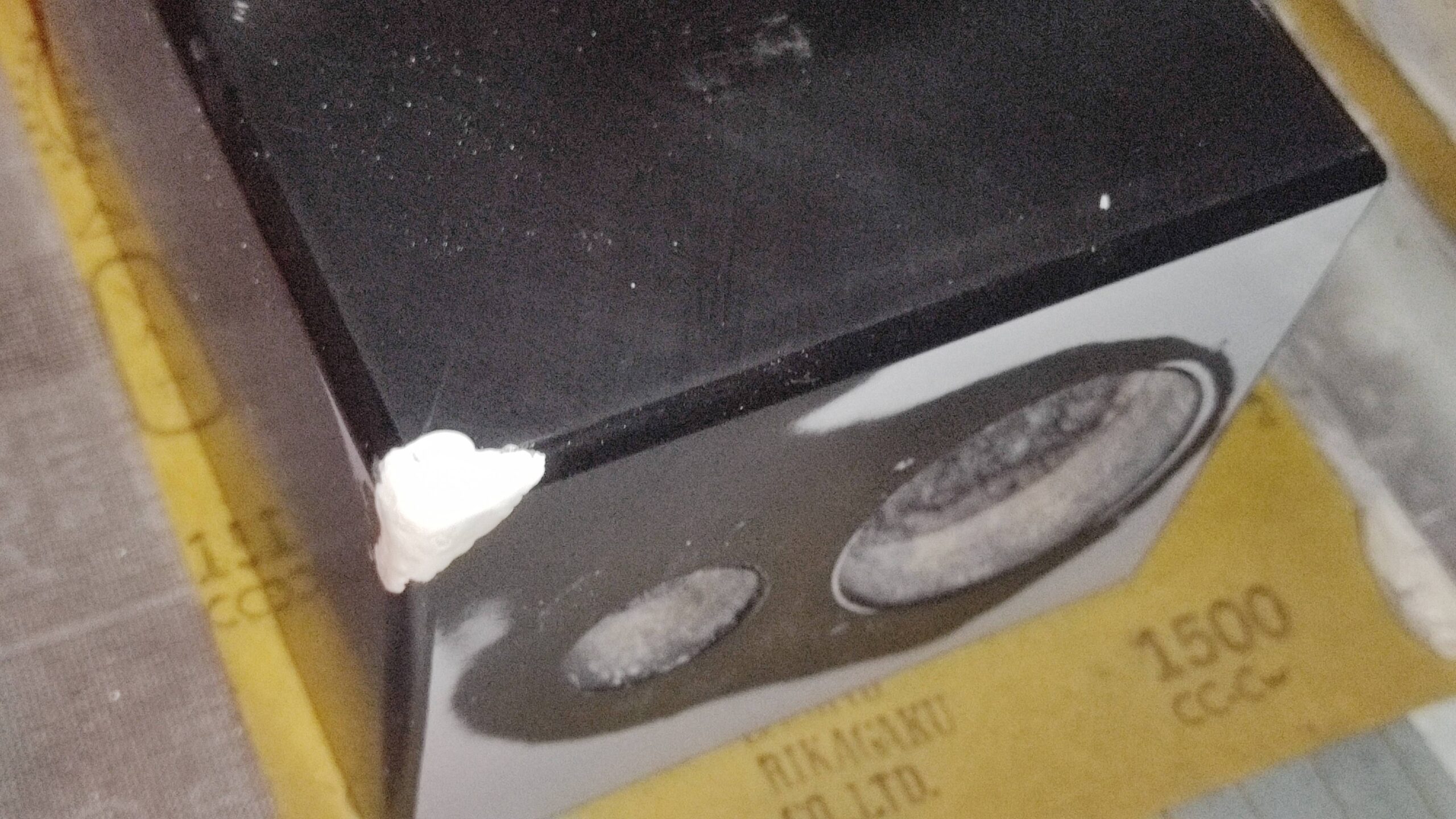

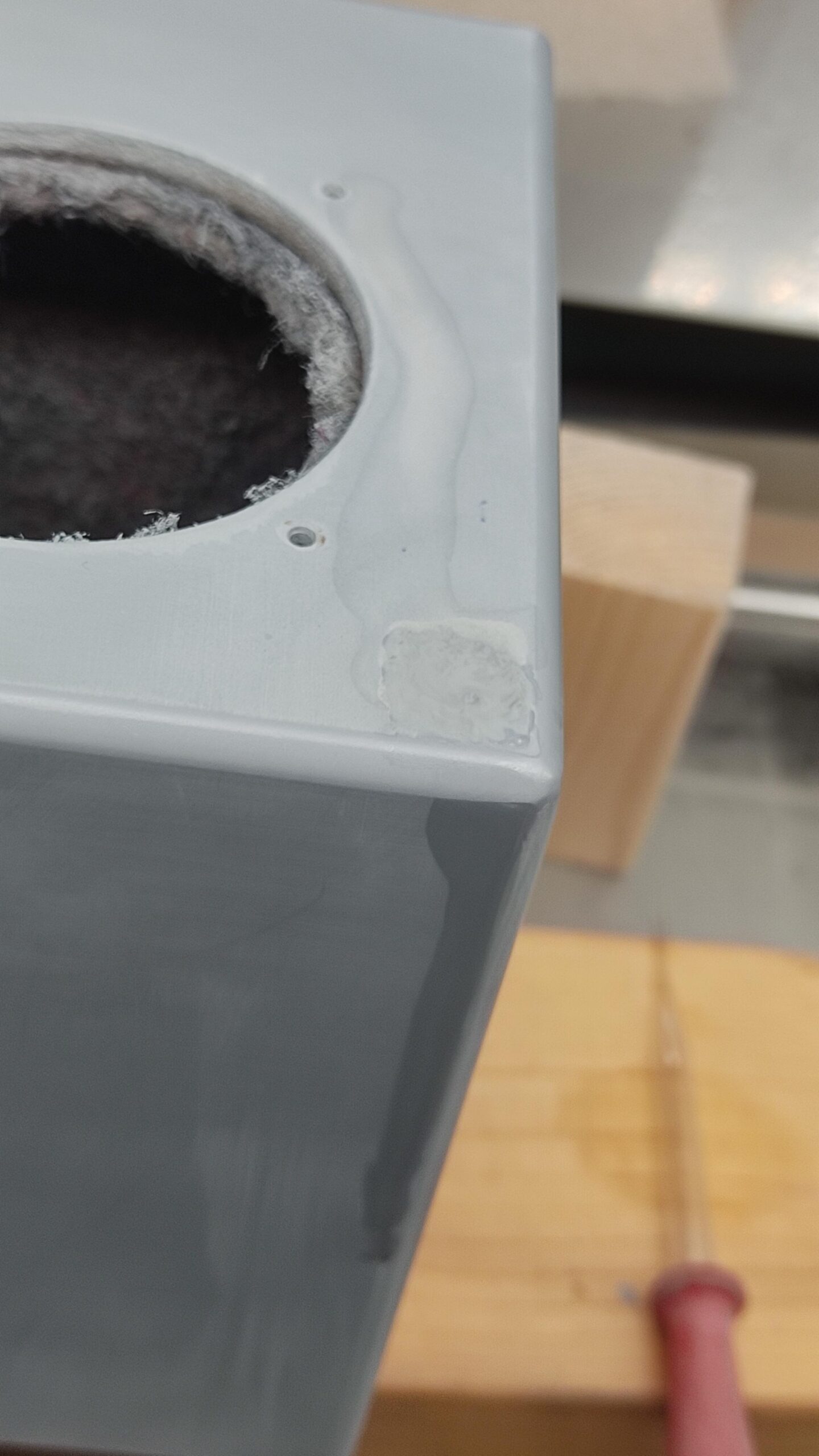

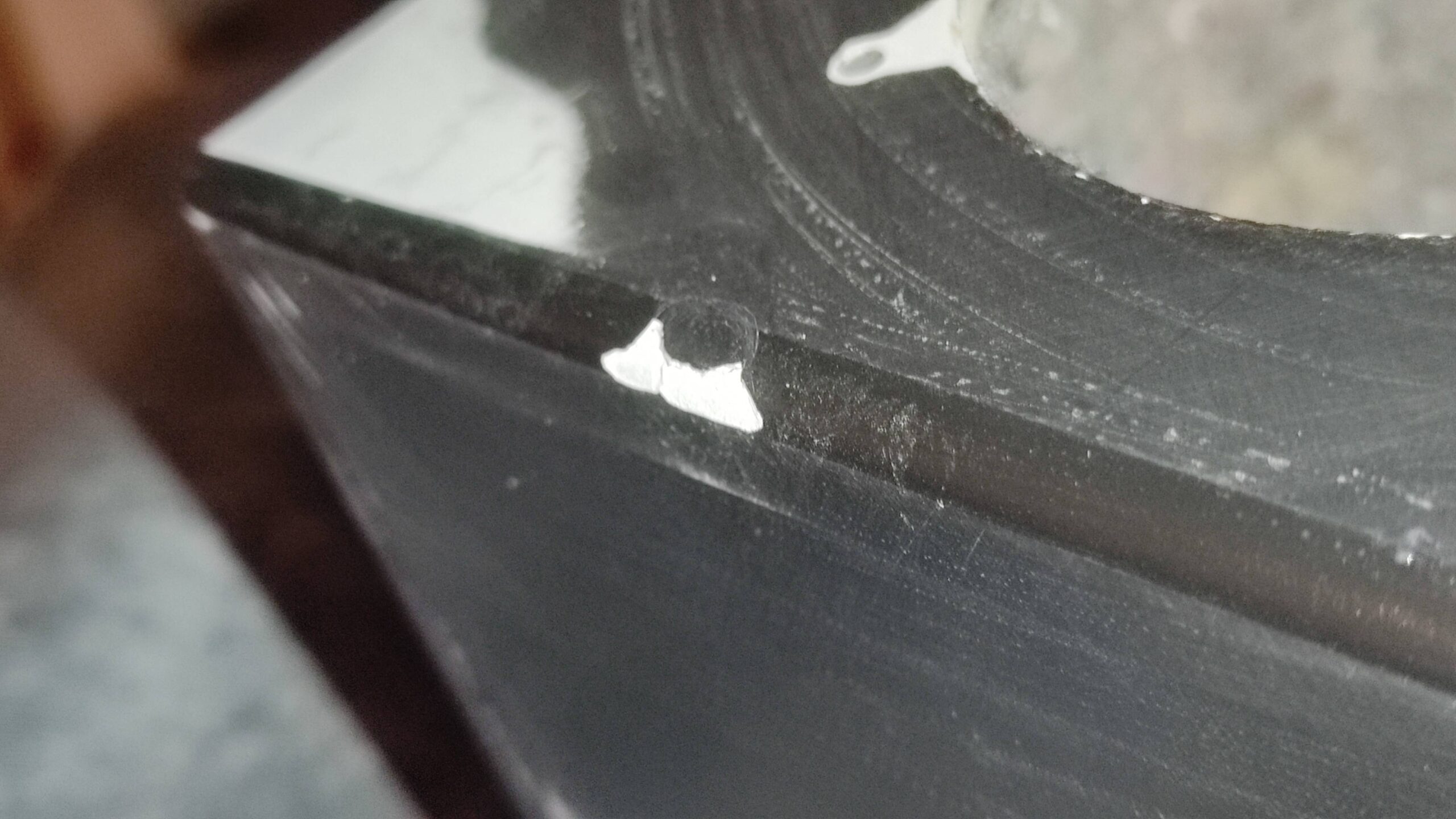

、、、落下により角を損傷
白サフ厚盛で修正中



197: 名無しさん@おーぷん 22/05/06(金) 20:52:09 JEa8

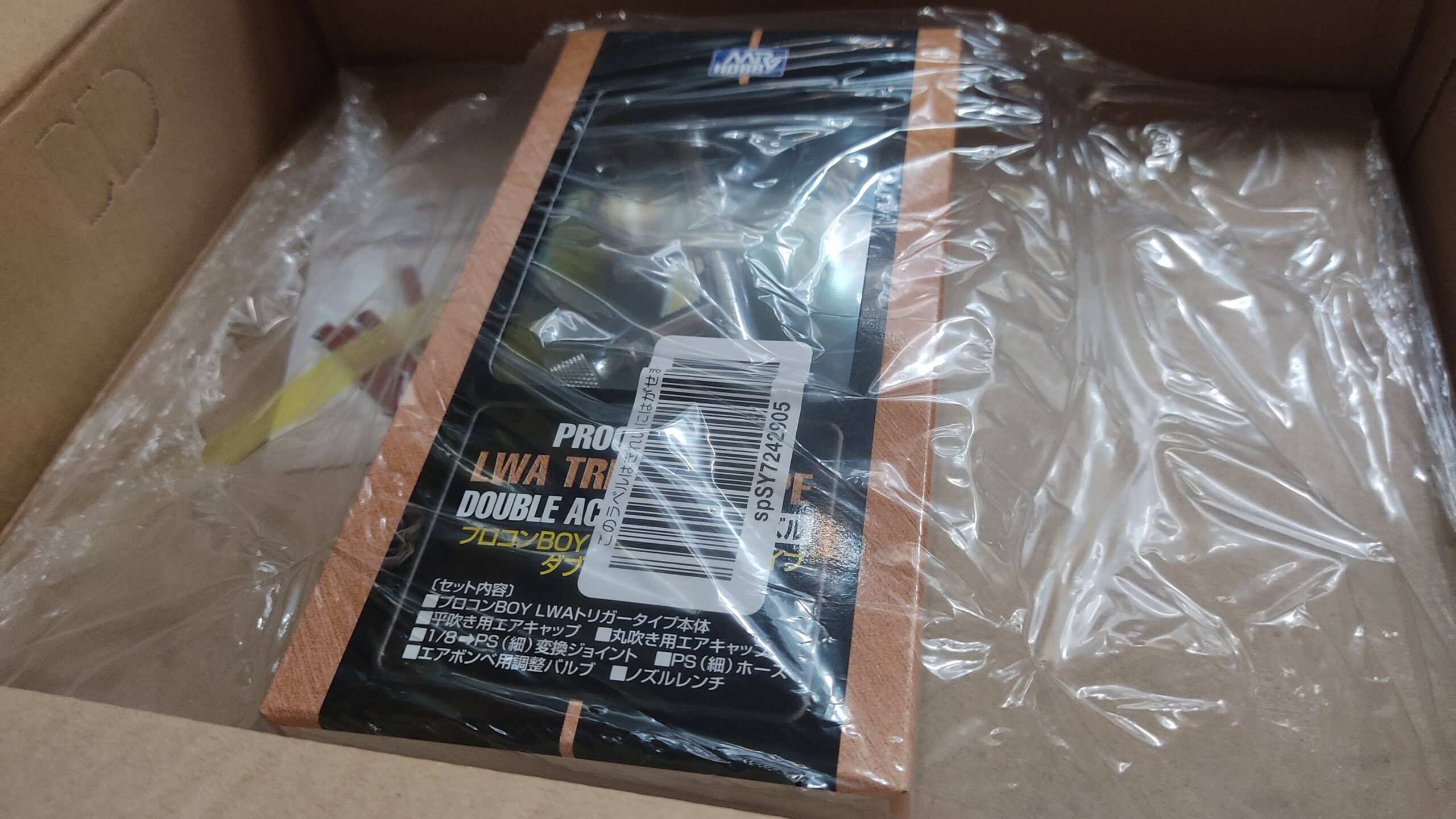

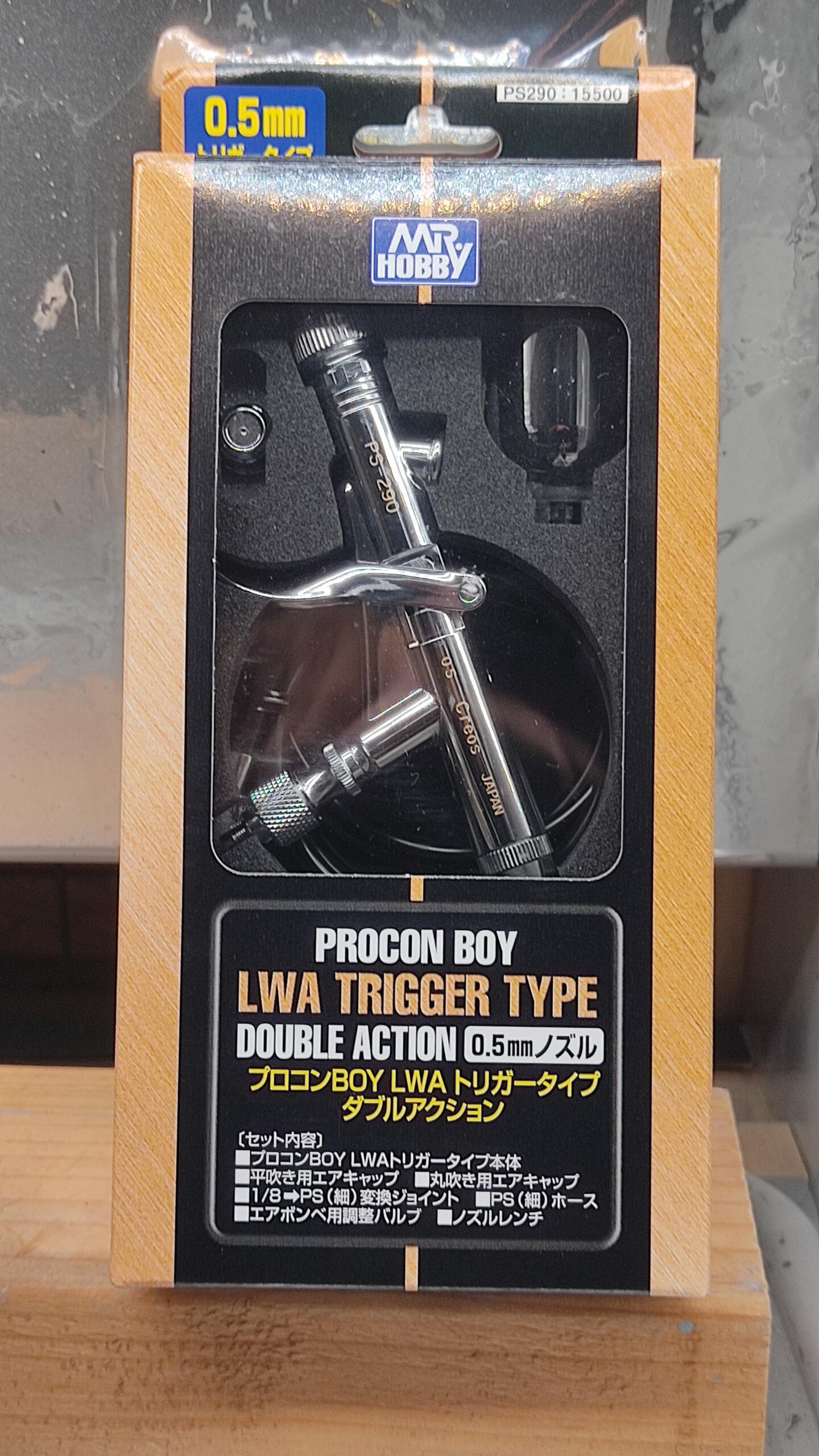

そしてここで秘密兵器がアマゾンから届いた

198: 名無しさん@おーぷん 22/05/06(金) 20:53:38 JEa8
0.5mmのエアブラシ!



199: 名無しさん@おーぷん 22/05/06(金) 20:55:56 JEa8
と、ステッカー。ハッタリ用やね

204: 名無しさん@おーぷん 22/05/06(金) 21:28:12 JEa8
適度にマスキングを施す

206: 名無しさん@おーぷん 22/05/06(金) 21:36:20 JEa8
こ、これは、、、
めっさ早い!買ってよかった0.5mm

207: 名無しさん@おーぷん 22/05/06(金) 21:44:32 JEa8


30cc(2.5倍希釈後)が、あっという間に終了
216: 名無しさん@おーぷん 22/05/10(火) 19:42:48 kSW4
雨の日をやりすごしてサフを吹く



凹んでるところを中心に



こんな感じでできたので、とりま感想
217: 名無しさん@おーぷん 22/05/10(火) 22:35:36 kSW4
からの全面吹き
うーんどうでしょ
もしかしたら削り→サフを繰り返すしかないかもしれん

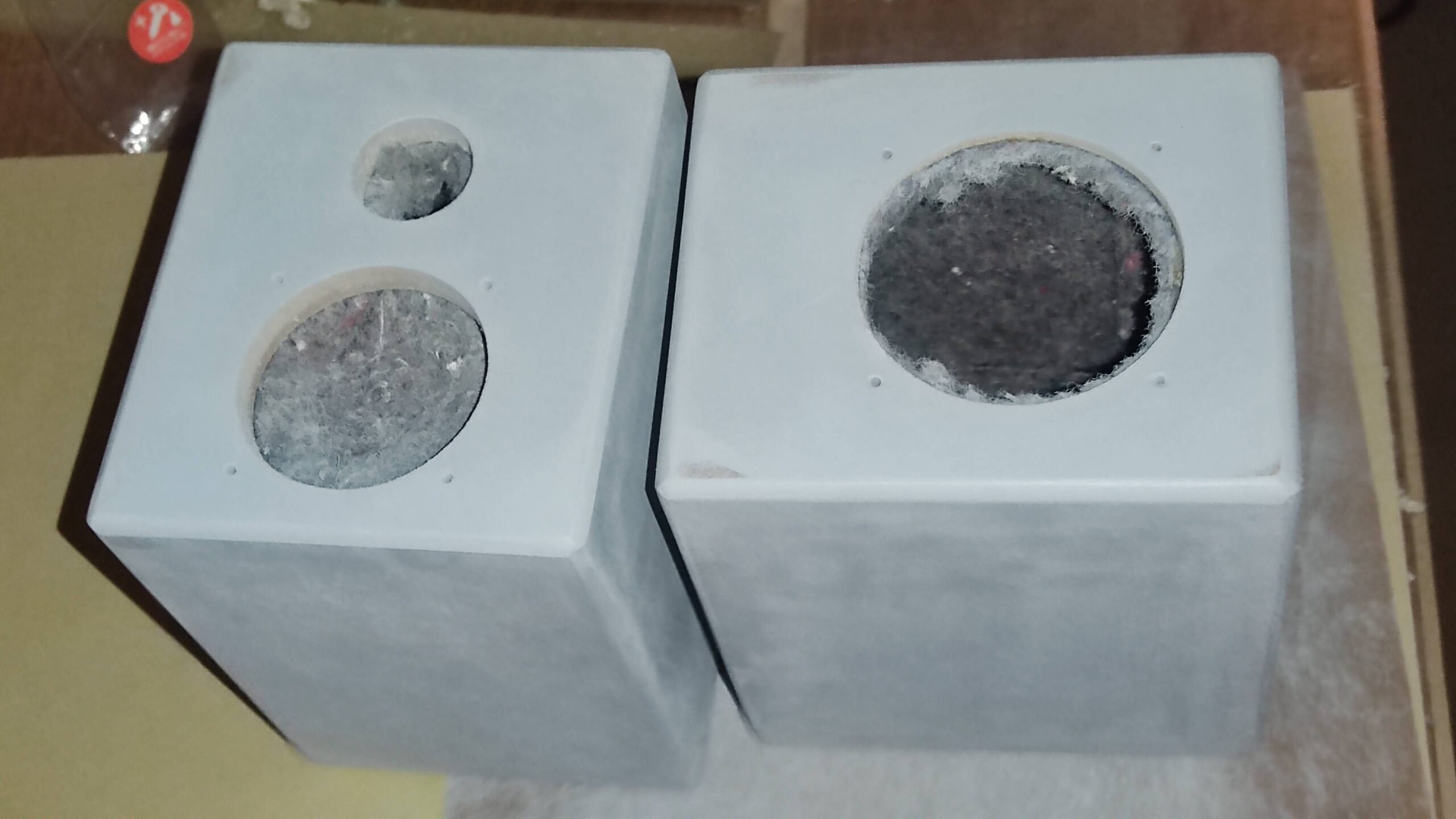

220: 名無しさん@おーぷん 22/05/14(土) 23:25:34 IKkr




塗装→乾燥→削り
段差がなくなった!

あと一息で下地が完成する
221: 名無しさん@おーぷん 22/05/14(土) 23:56:16 IKkr

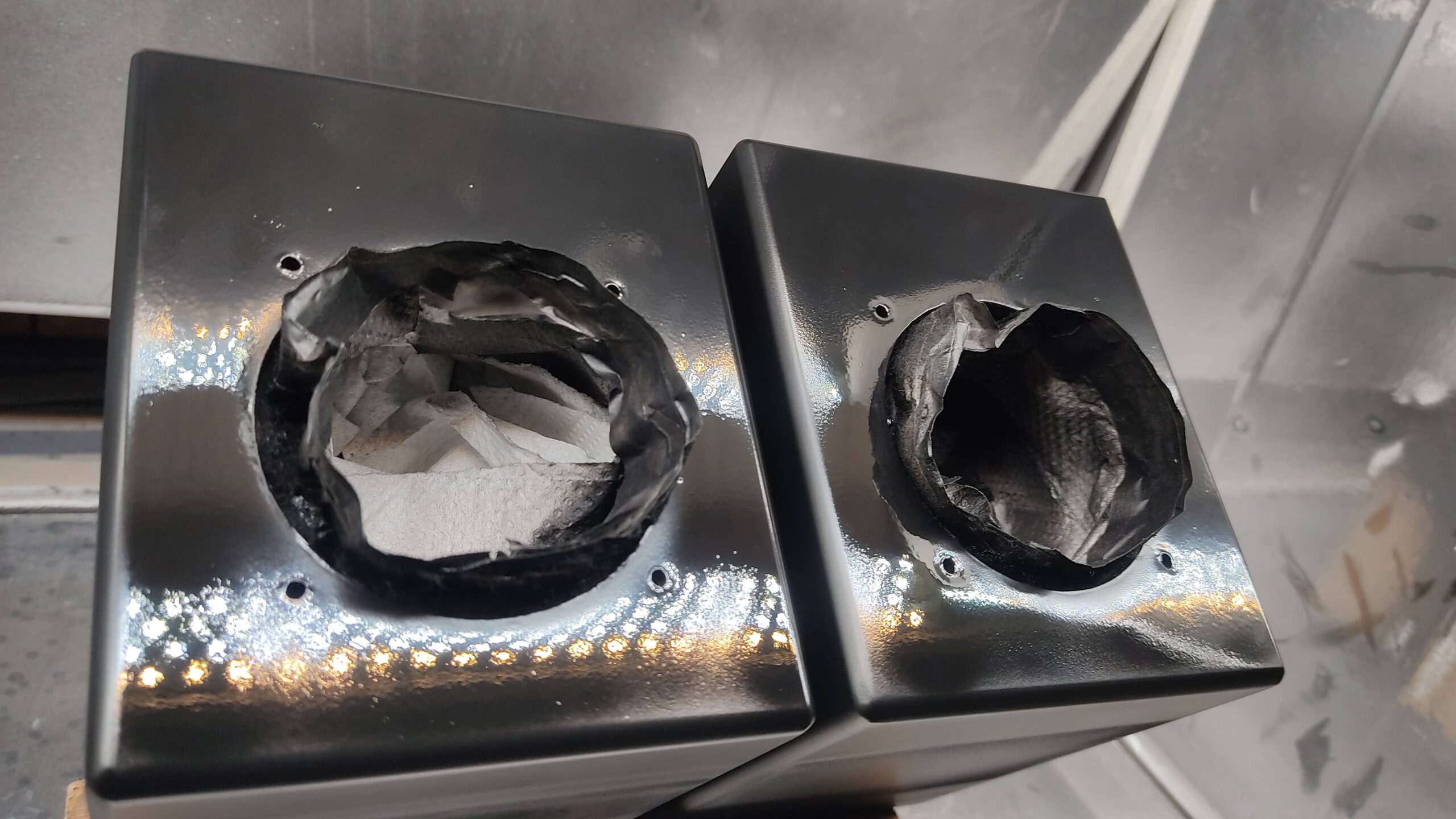

塗り込み
222: 名無しさん@おーぷん 22/05/15(日) 00:46:41 9lCc
これはいい下地

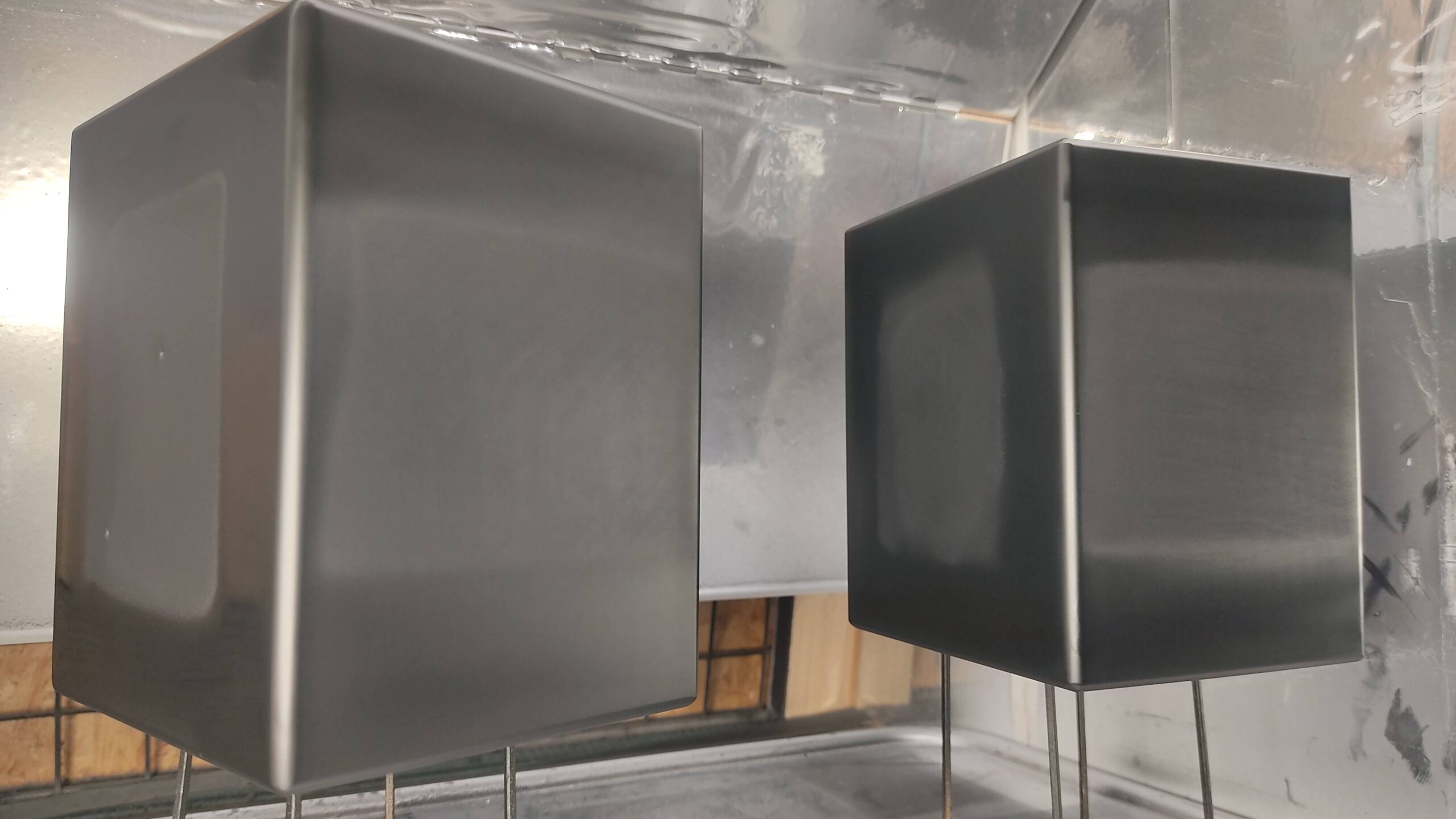

230: 名無しさん@おーぷん 22/05/15(日) 18:33:22 9lCc

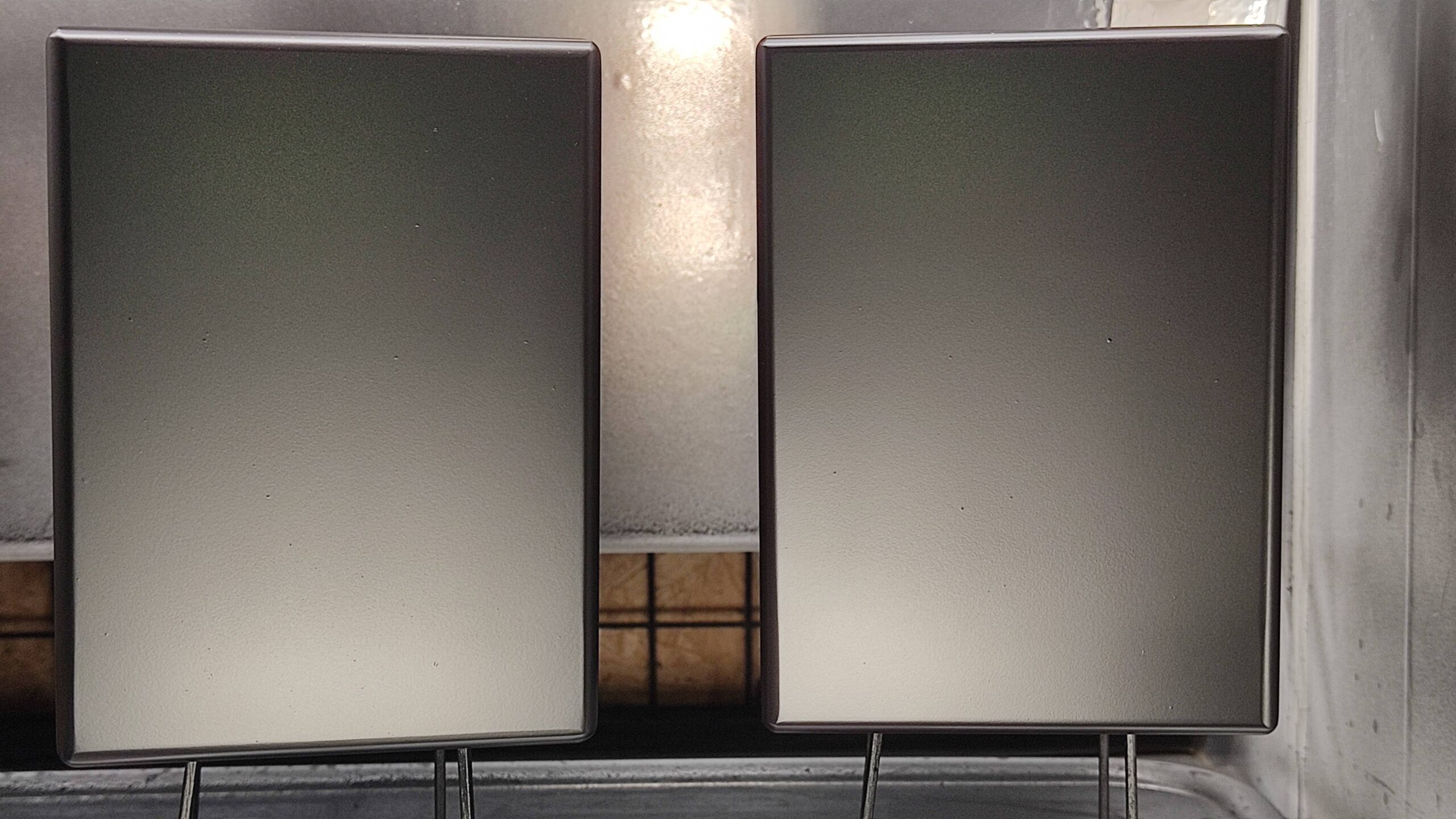

分厚く塗装
そして乾燥ブースに叩き込み

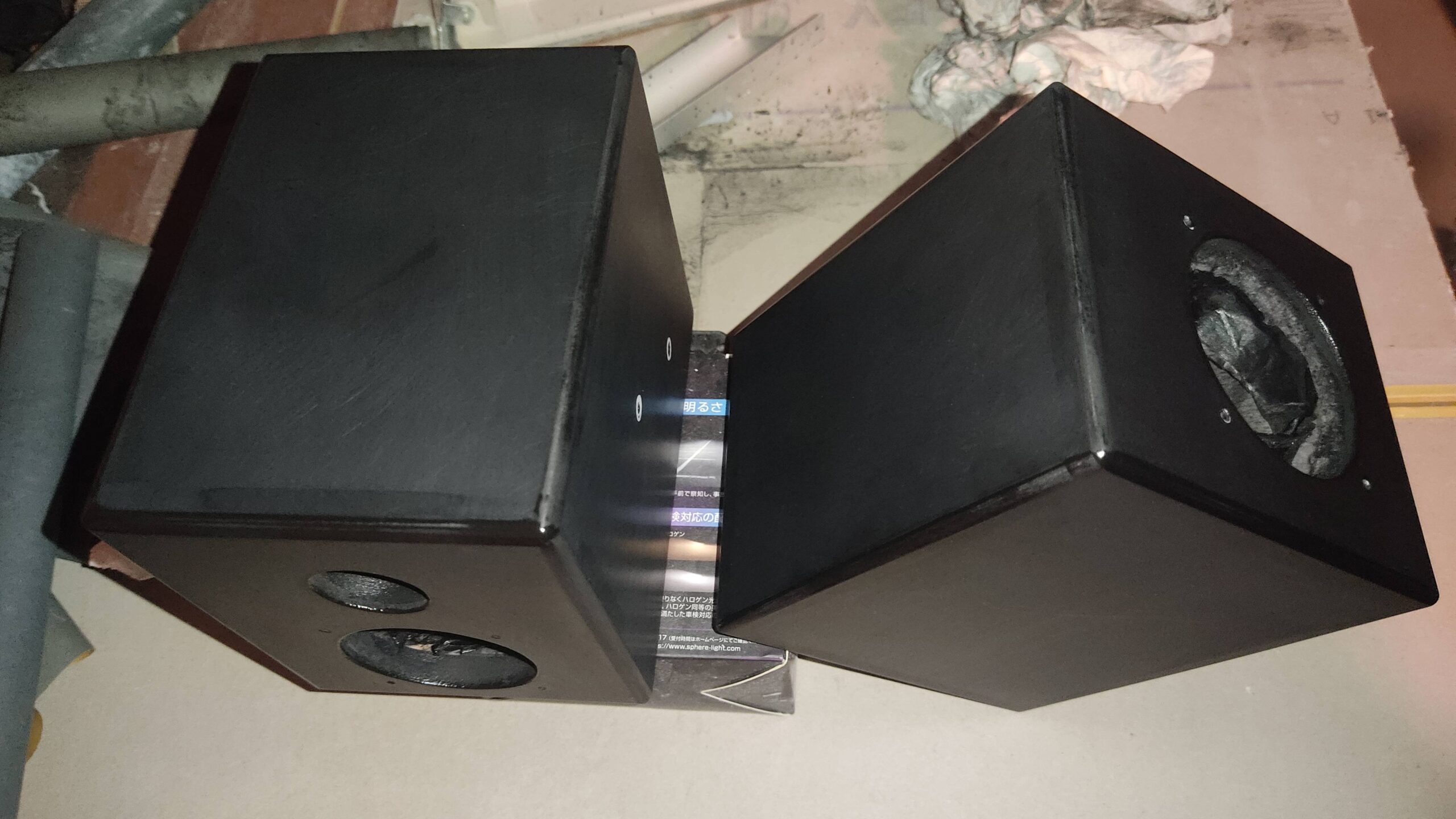

232: 名無しさん@おーぷん 22/05/28(土) 23:51:12 rBjh
乾燥放置からの
削りと塗装





うん、明日もう少し色を乗せよう

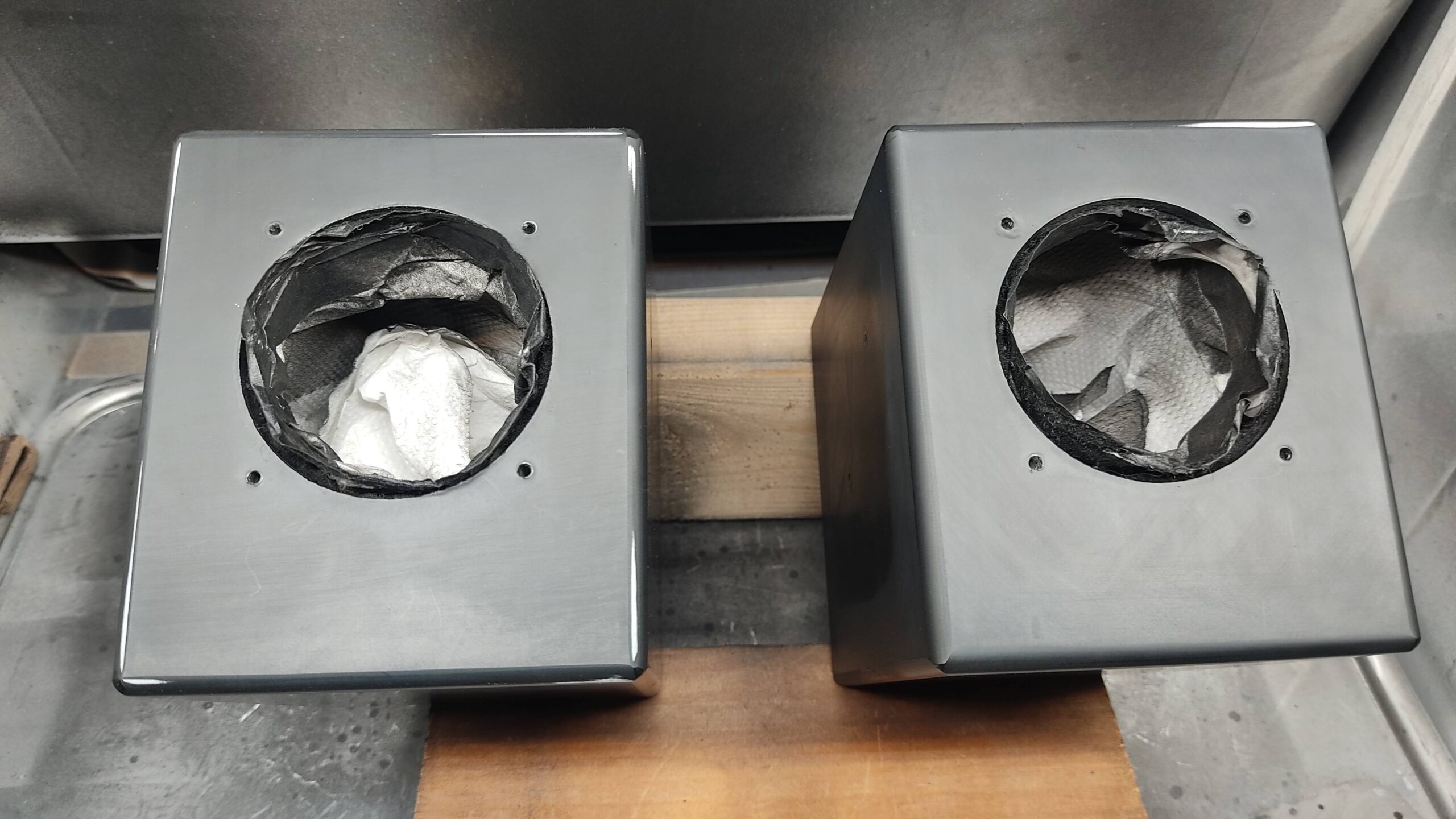

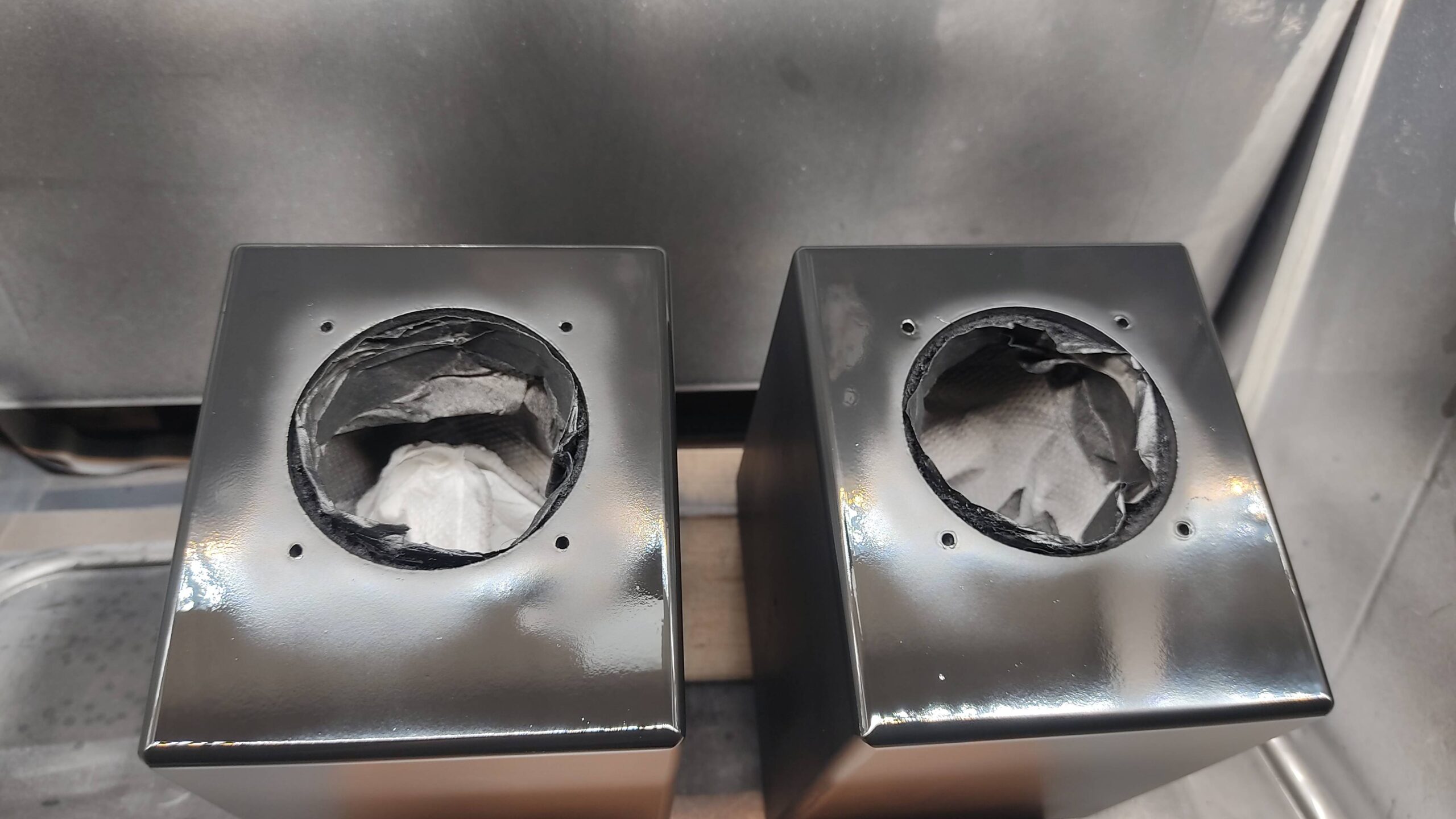

234: 名無しさん@おーぷん 22/06/04(土) 20:35:10 0gR2

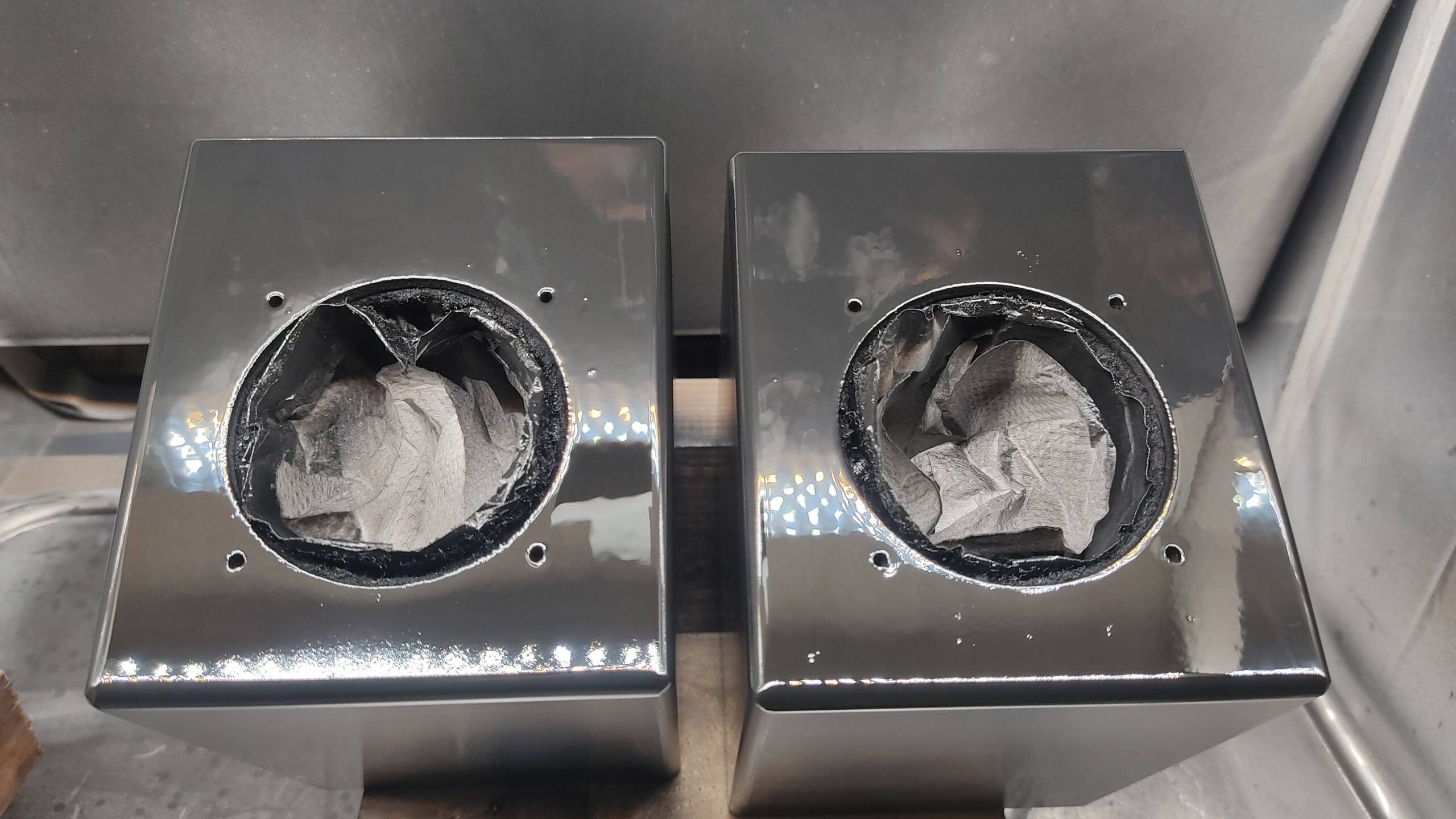

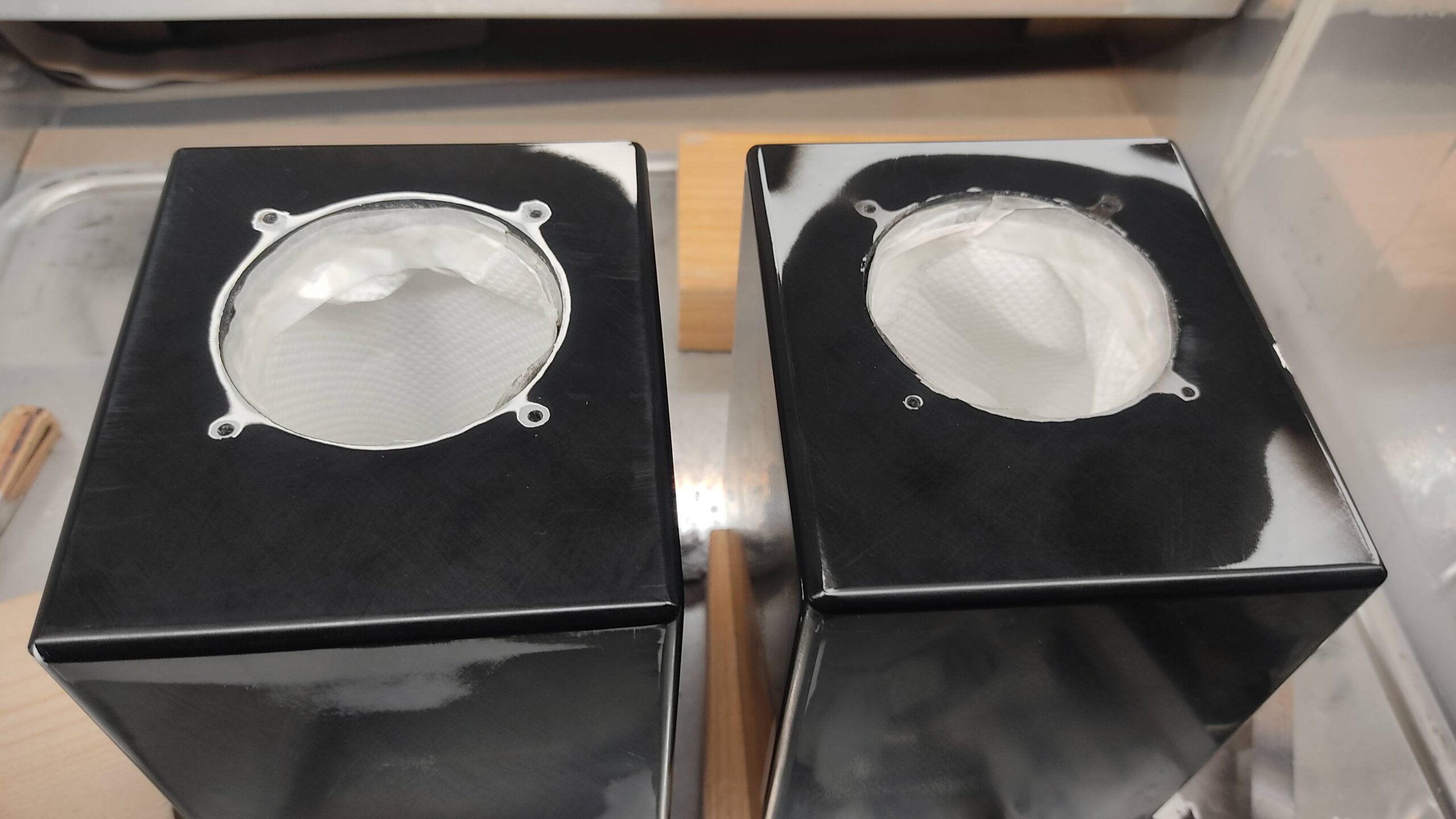

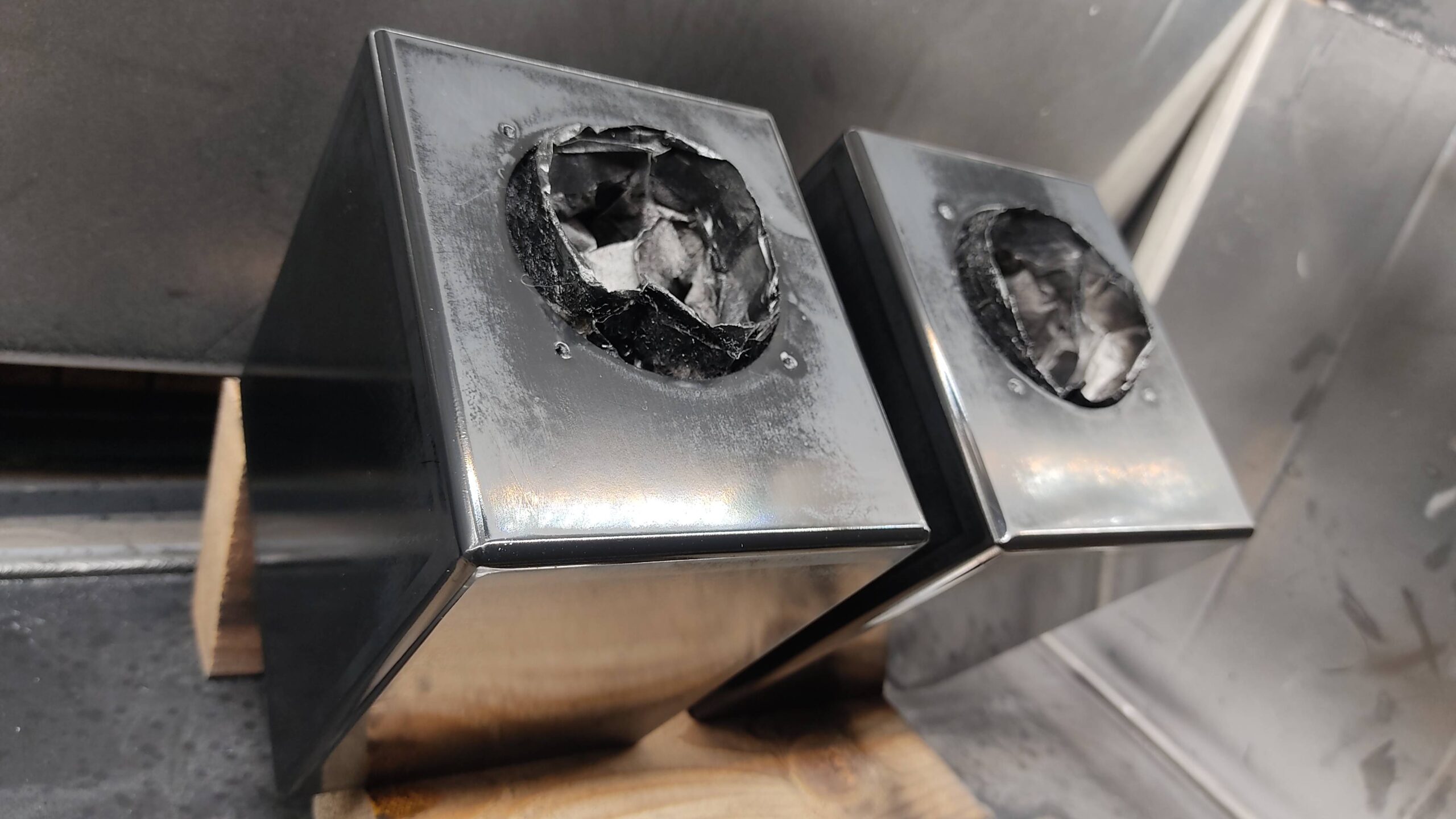

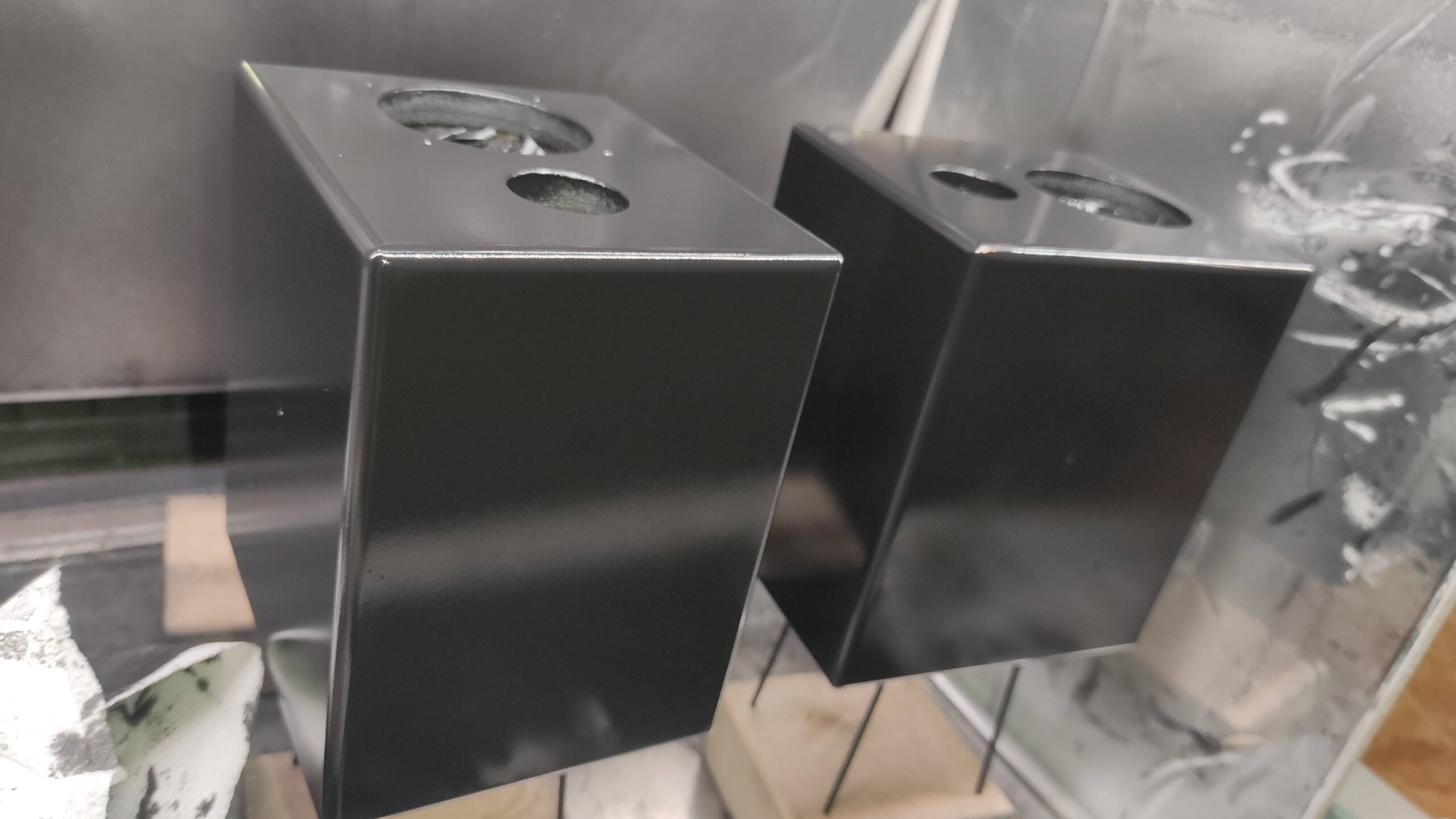

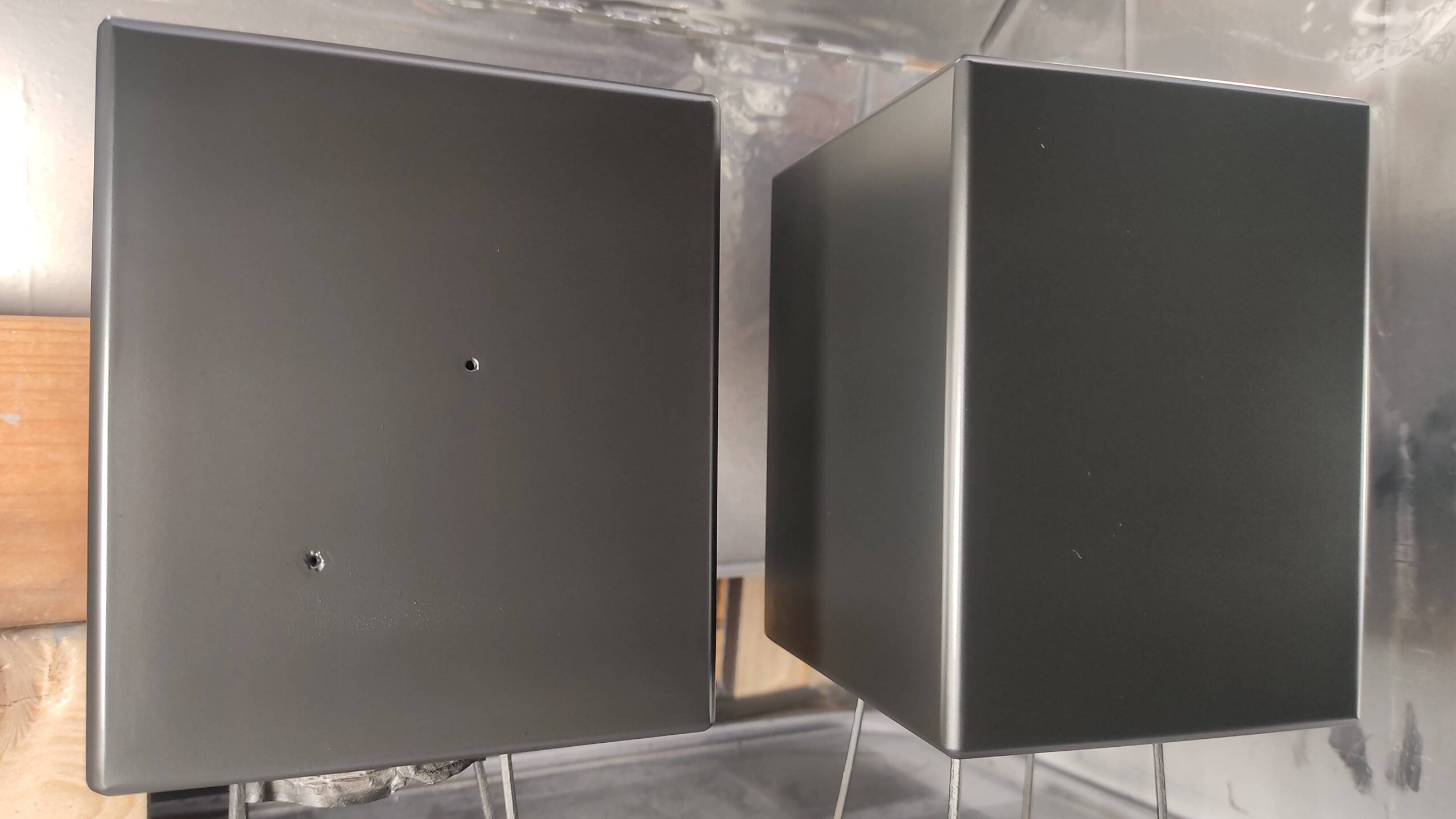

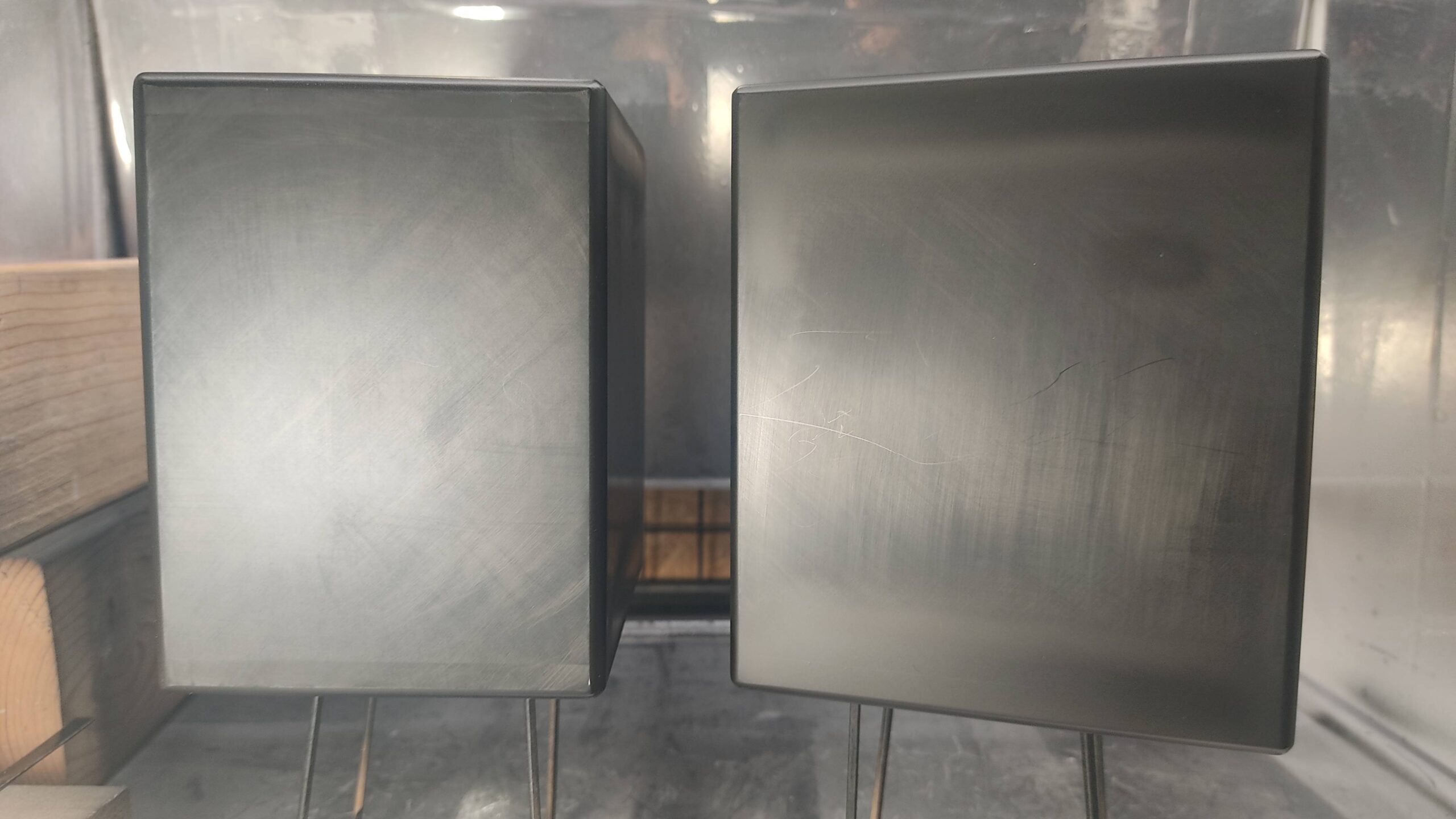

乾燥→少し研ぎ→1層目クリア塗装





もうクリアどんどん載せて研ぎ出して終わりにする

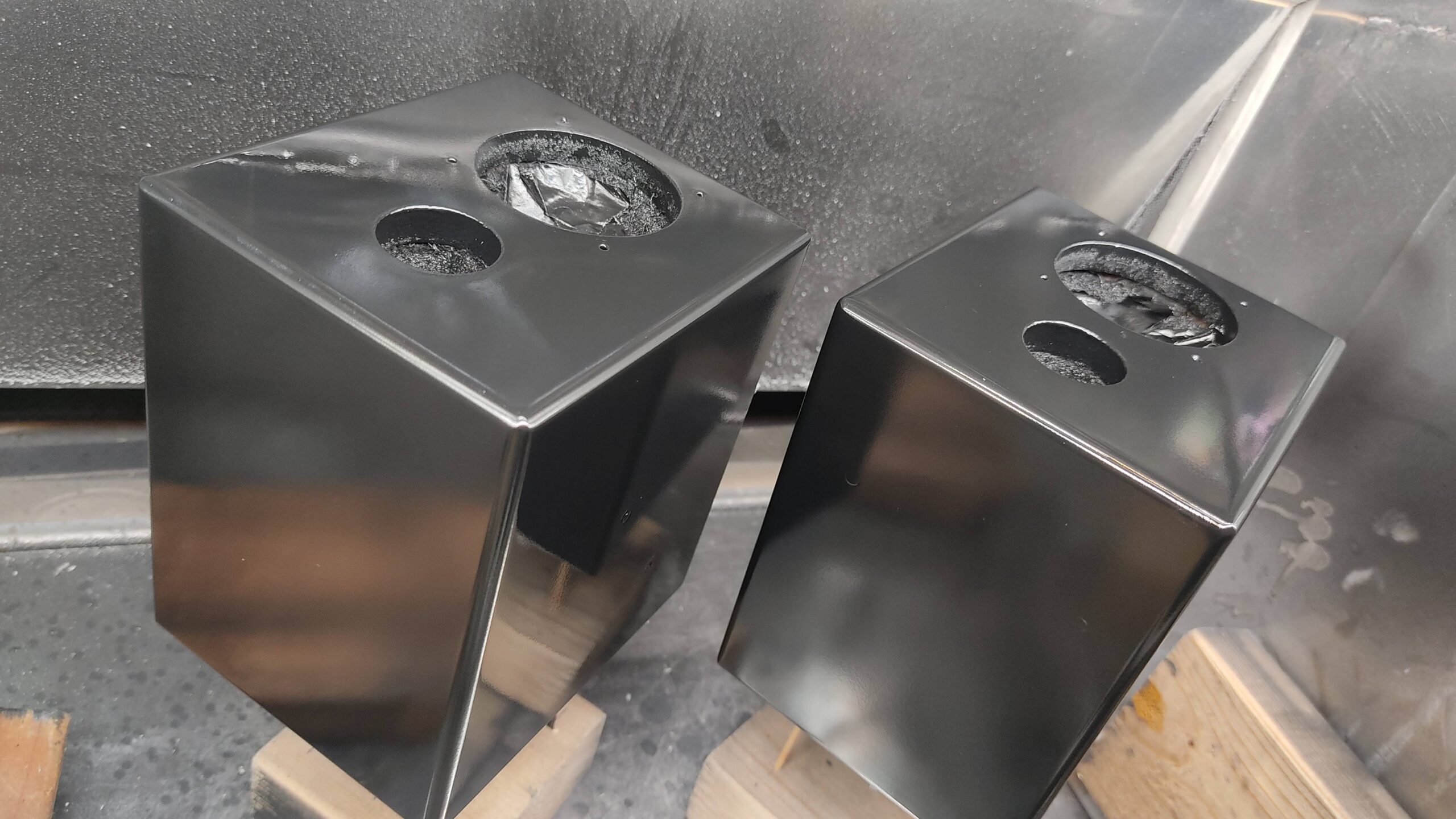

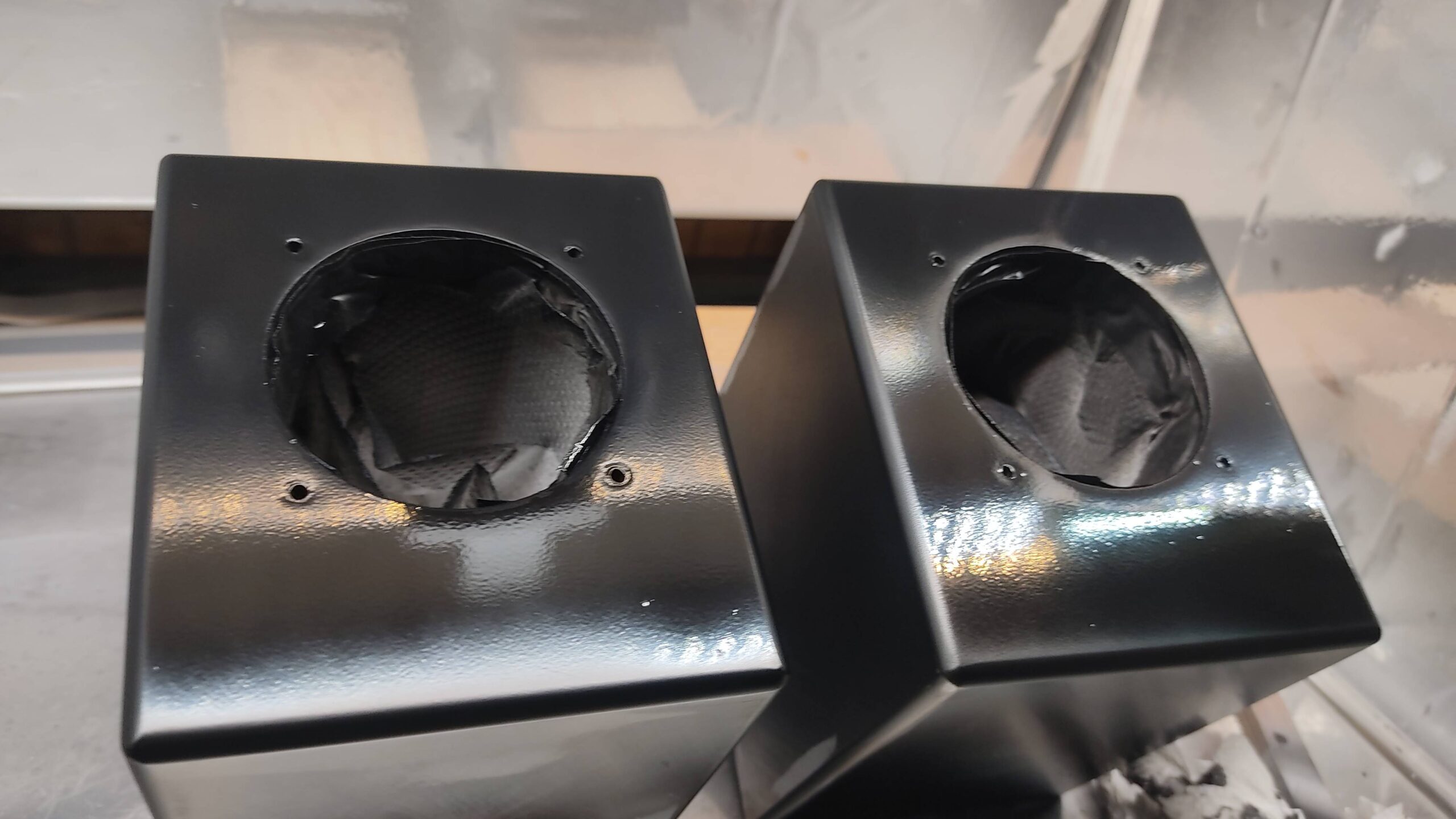

244: 名無しさん@おーぷん 22/06/18(土) 13:30:01 kQgl




ちょっと深めにヤスリかけてからクリア乗せで乾燥中
ここからあと2層クリア乗せたらまた一週間乾燥ね
254: 名無しさん@おーぷん 22/07/02(土) 14:09:33 gdwT


他、暑いのでちまちま室内作業

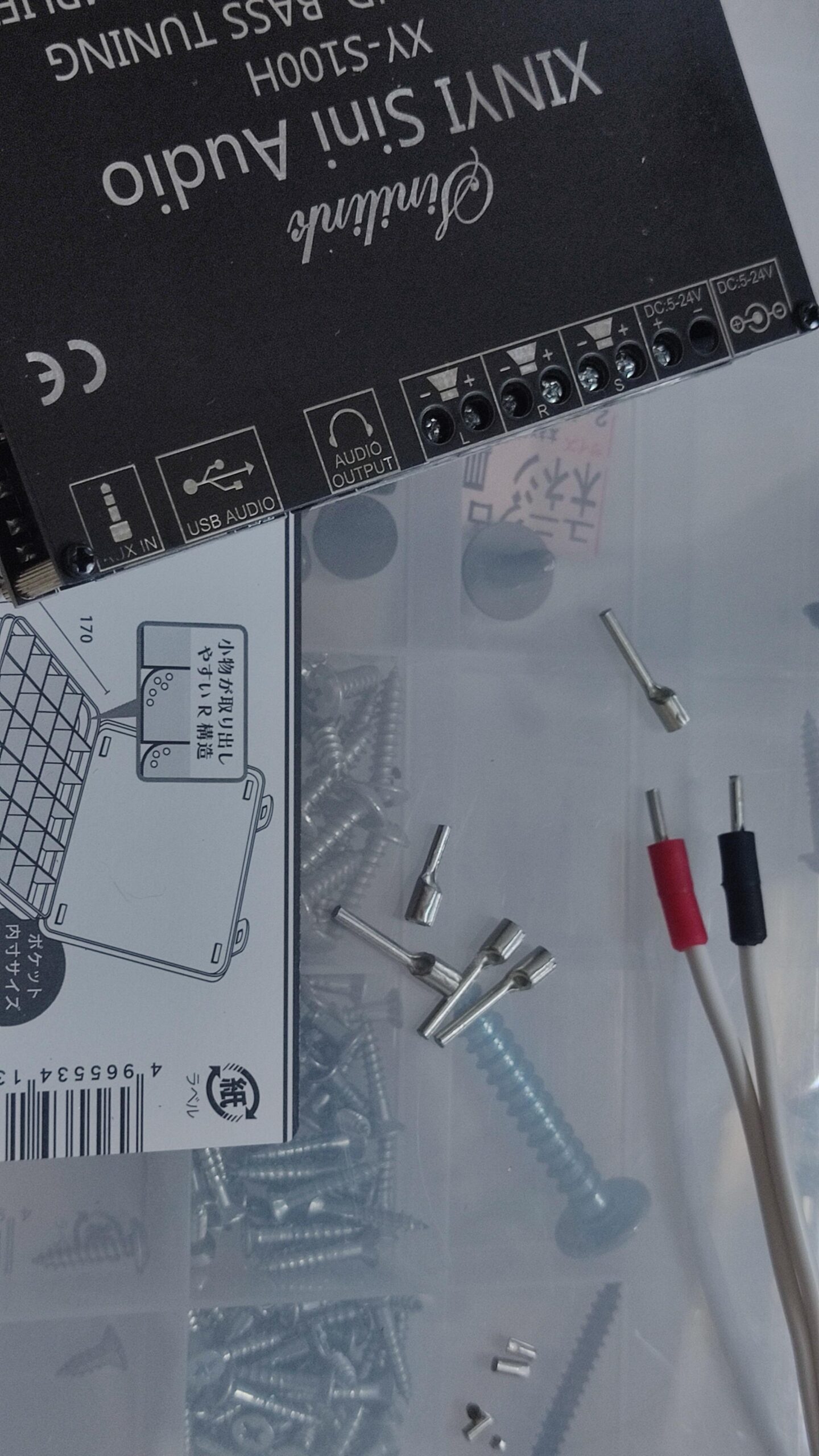

アンプ設置する位置決めたり電気配線作ったり

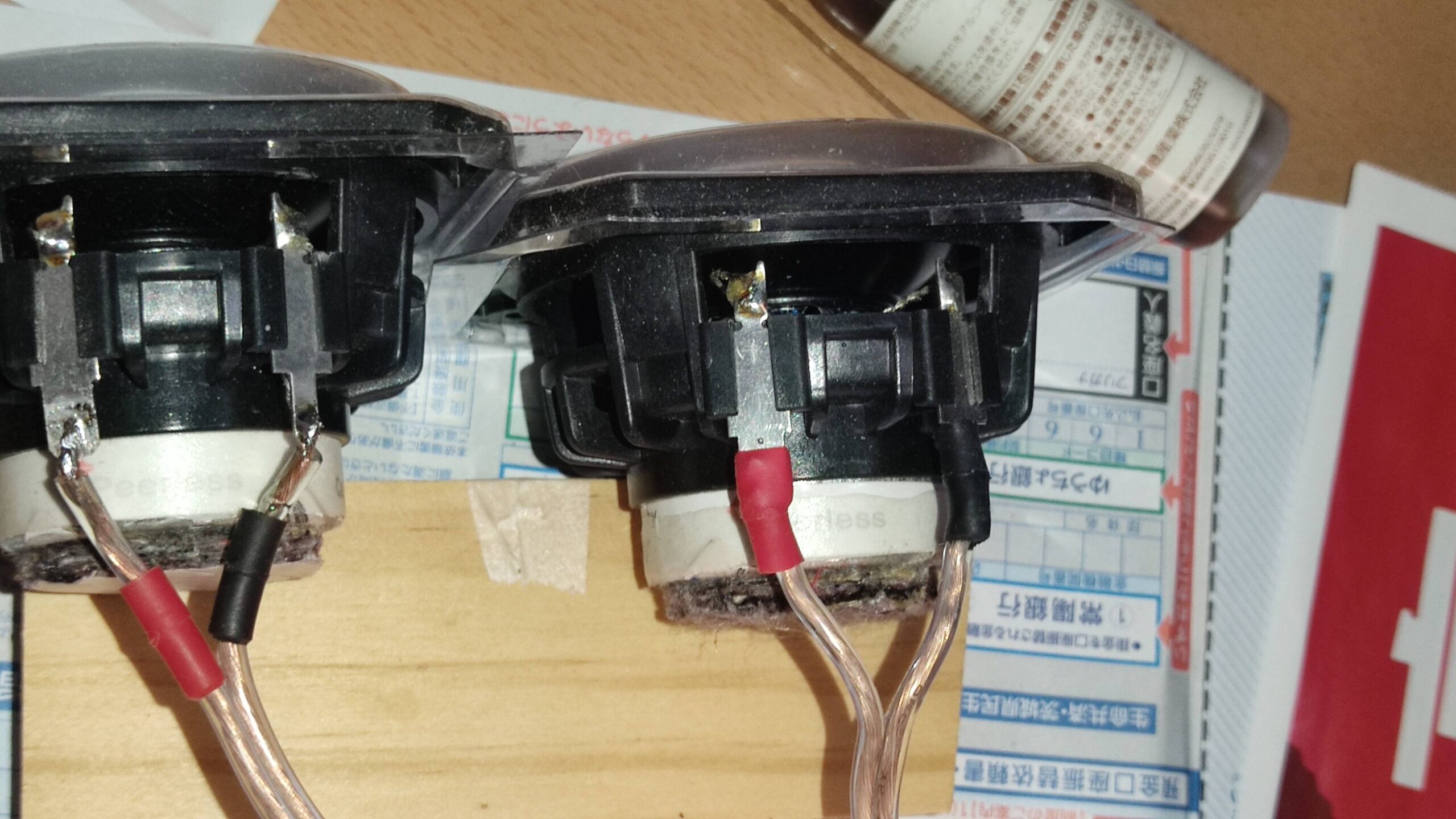

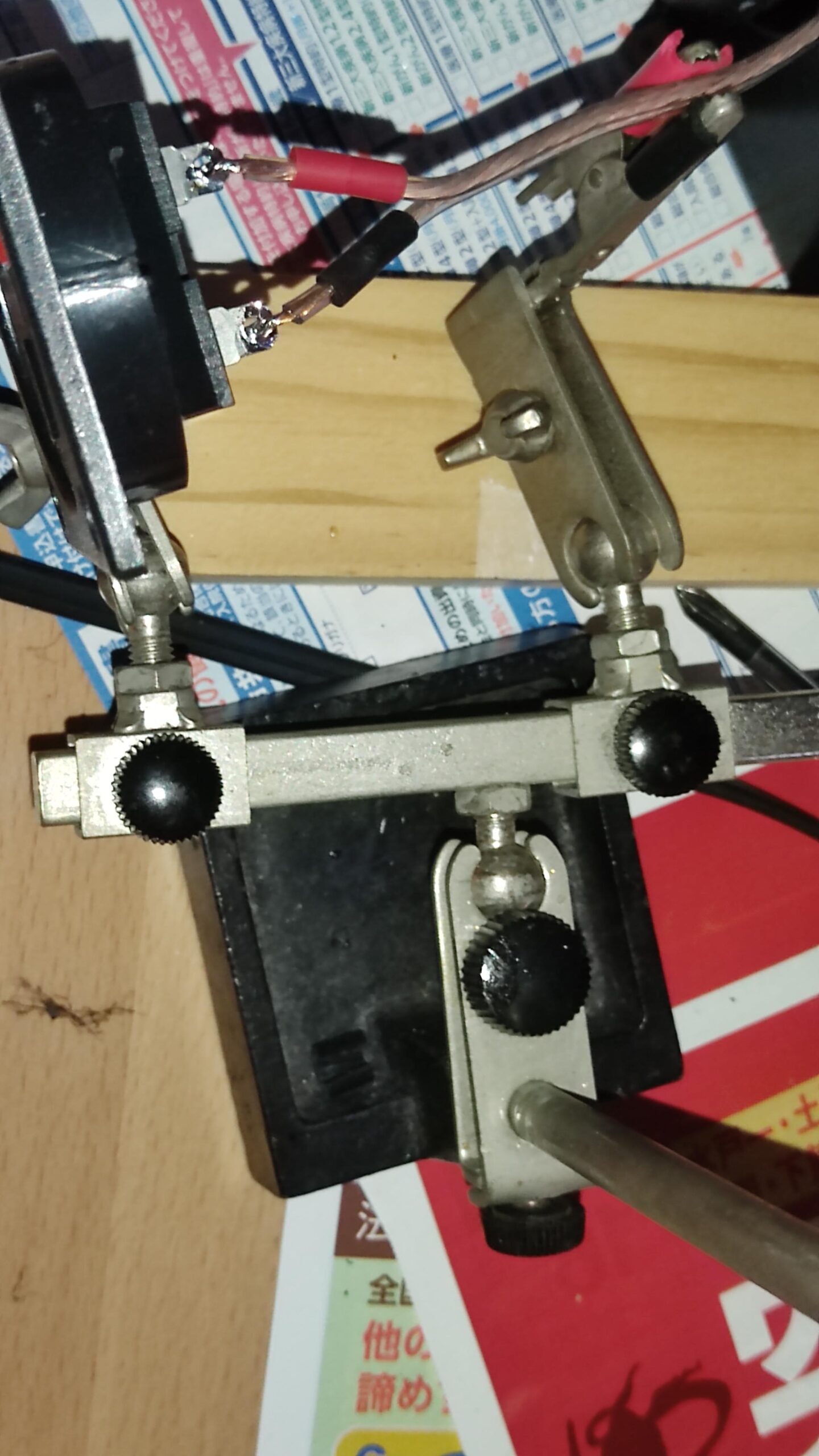

262: 名無しさん@おーぷん 22/07/03(日) 19:37:32 HsrT
あとは適当にはんだ付け

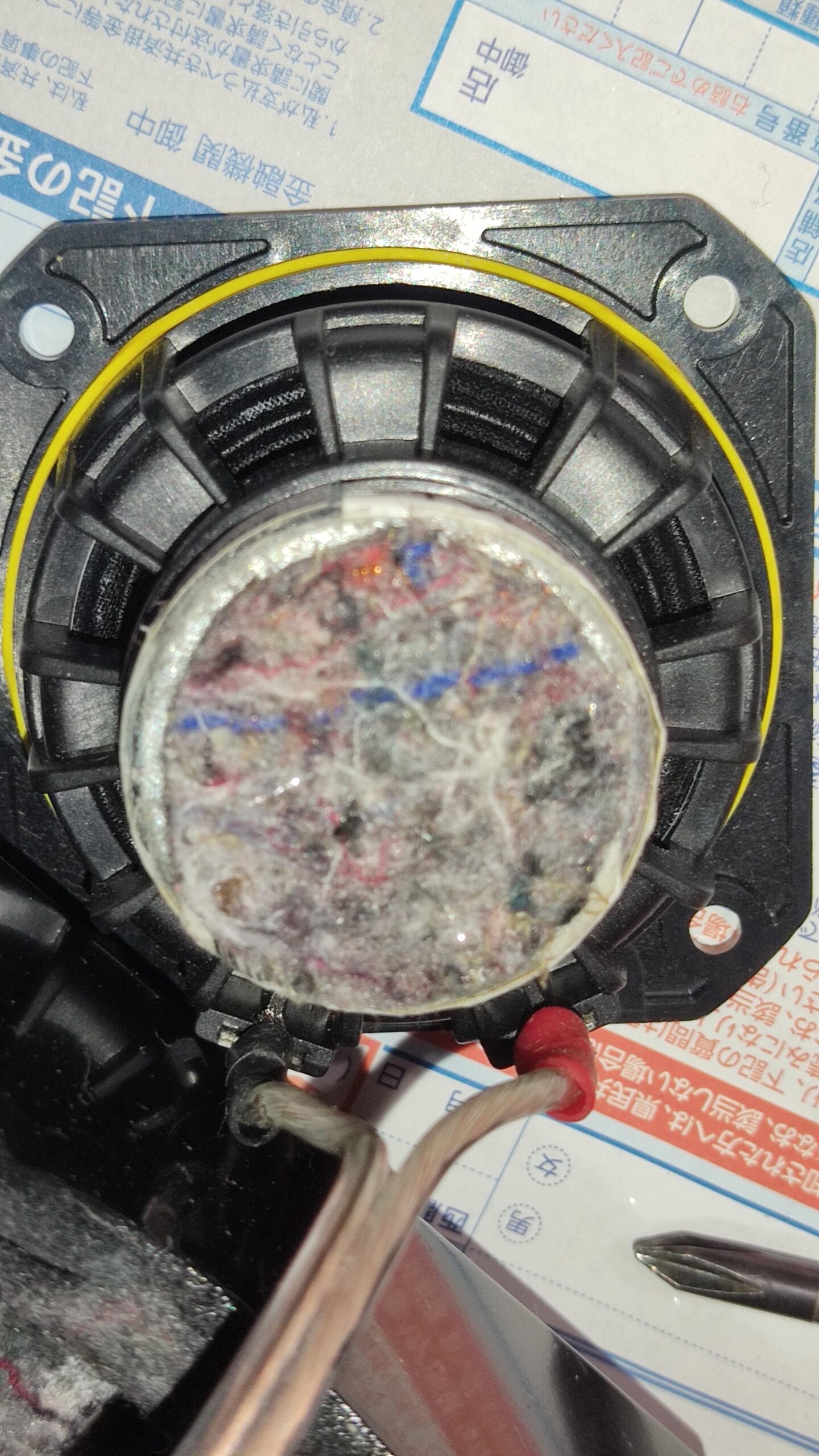

スピーカーの音漏れ対策は黄色い輪ゴム

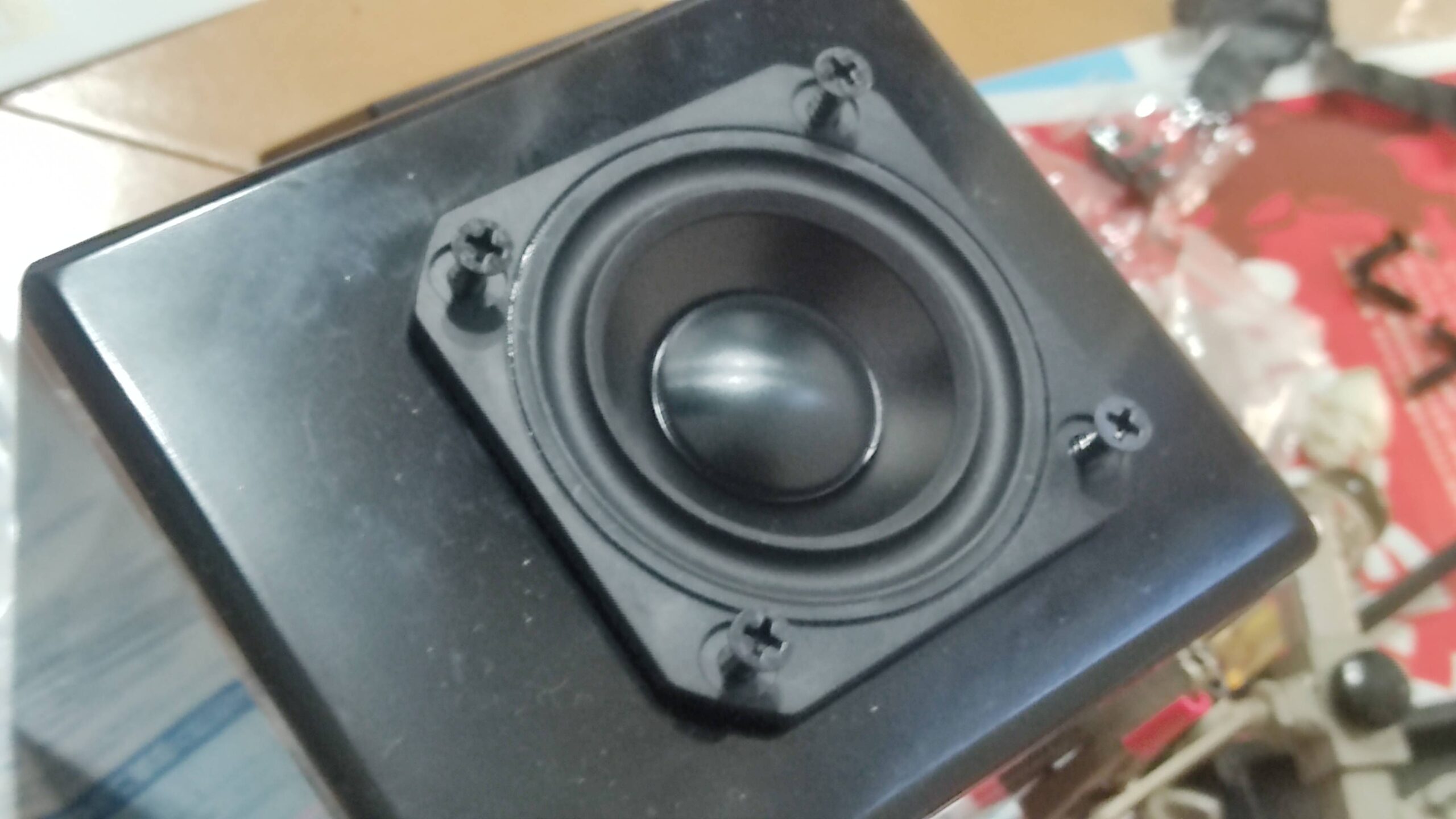

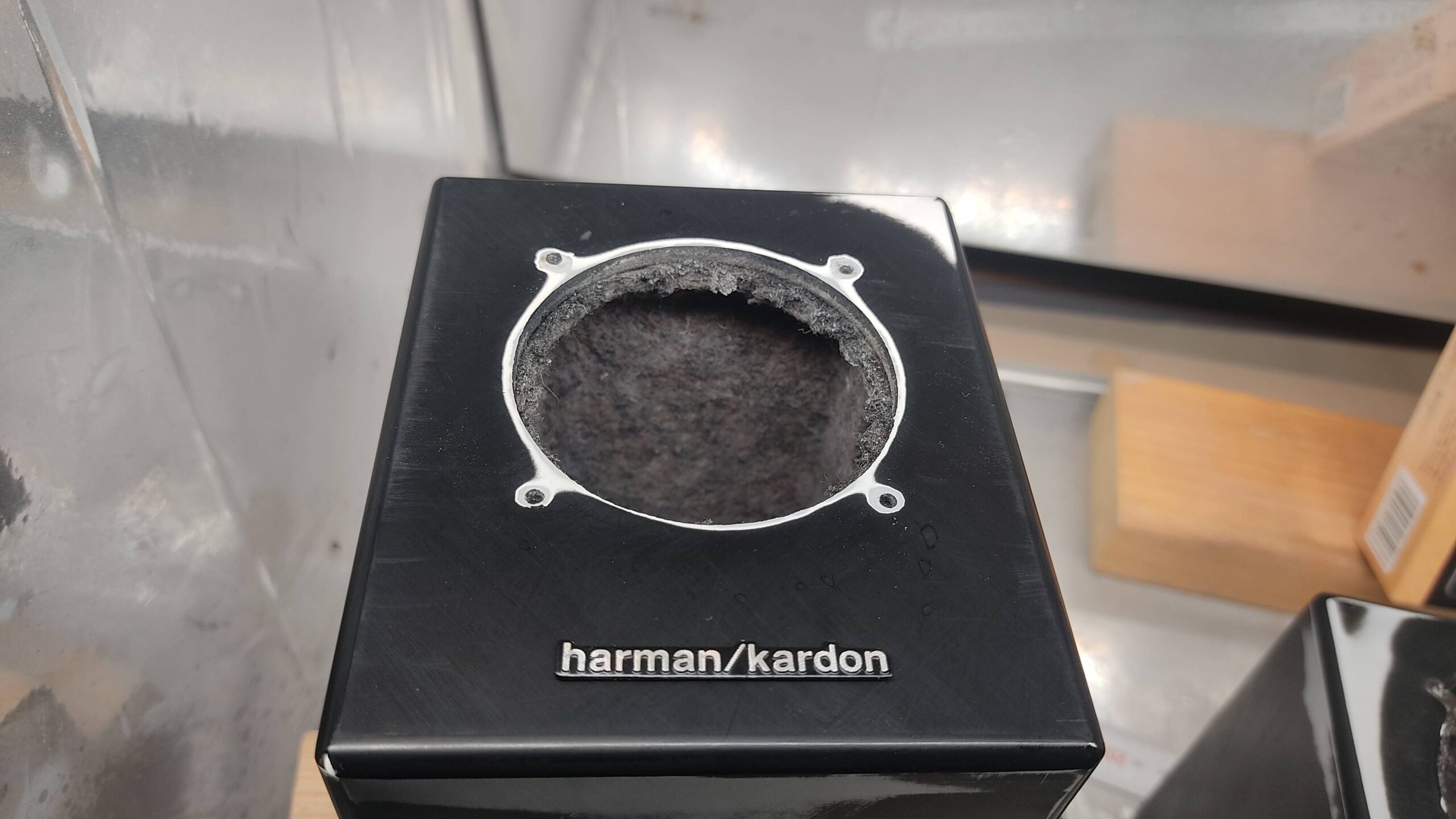

263: 名無しさん@おーぷん 22/07/03(日) 19:39:08 HsrT

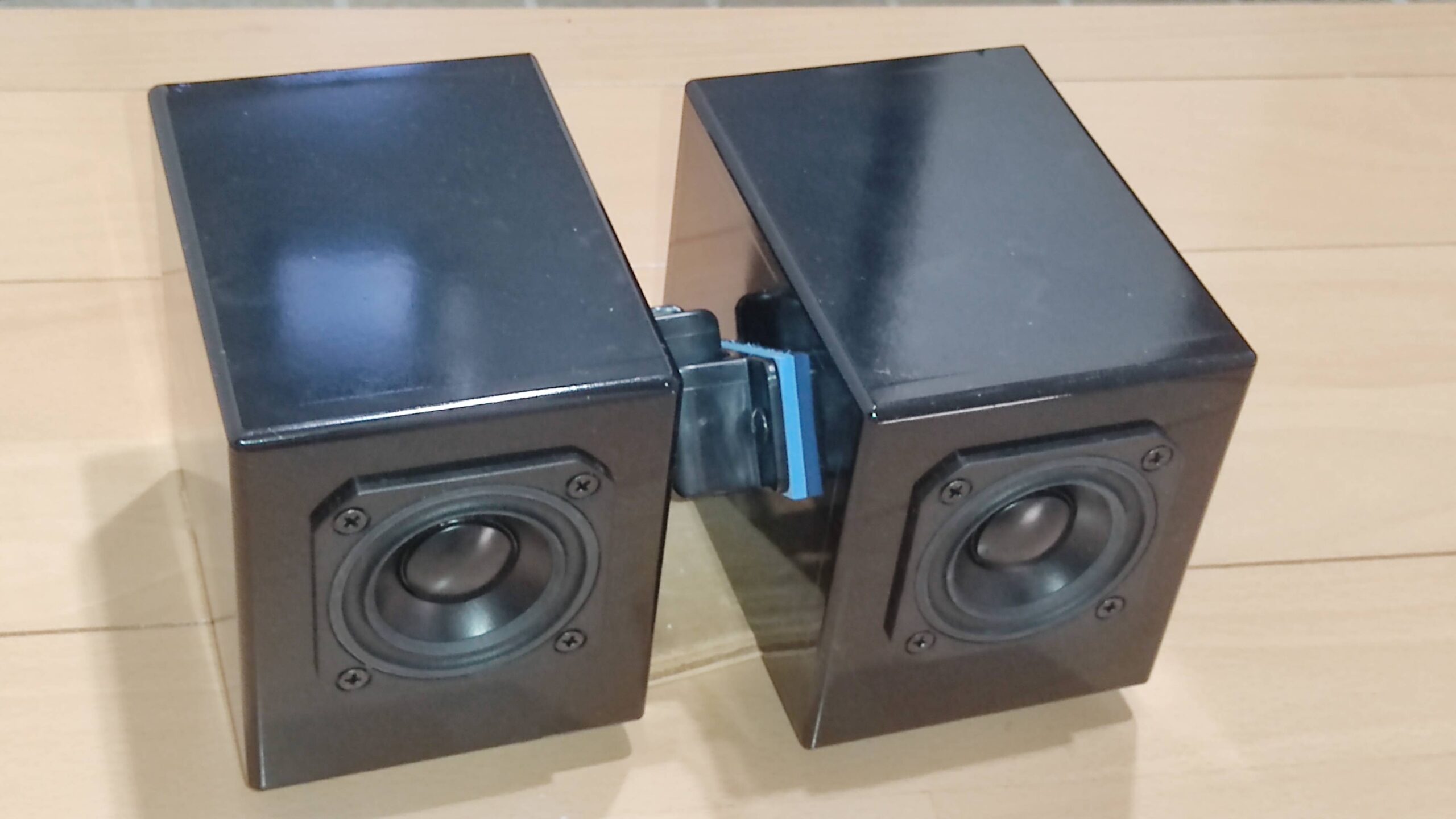

スピーカーネジ止め、取付具はクッション挟んで取付
段差残して一応完成
研磨は一月ぐらいこのまま使ってからにしようとおもう
265: 名無しさん@おーぷん 22/07/03(日) 19:41:01 HsrT
とりまピンクノイズ流し
266: 名無しさん@おーぷん 22/07/19(火) 18:56:57 9Ly1
音レビュー無いやんってのは
ある程度エイジングが進んだと思われるので
音のレビューしようとしてスマホ録音に失敗して意気消沈中だったり

当初目標のJBL pebbles超えは達成と言っていいかな
音域の上と下が広がった感じ
音質は似た感じで高域が元気良く鳴ってる

サブウーファー無しだと低音はpebblesに軍配
んでも25cmサブウーファーにはpebblesは勝てない模様

同じユニットを2つにツィーターも使ってバーチカルツインで作ってる人のHP見たら低音がpebblesと同等になったと言っていたので自分の1ユニットかつエンクロージャー体積少なめだと低音で負けるのは仕方ないかなって

つまり、JBL pebblesは化物
246: 名無しさん@おーぷん 22/06/19(日) 14:26:22 XcML
ええやん
