HDDを解体するスレ

HDDを解体するスレ

2e3979b4

なぜバラす

1: 名無しさん@おーぷん 2016/11/02(水)18:11:52 ID:Oyx
中が見たい
今からバラす

2: 名無しさん@おーぷん 2016/11/02(水)18:12:39 ID:Oyx

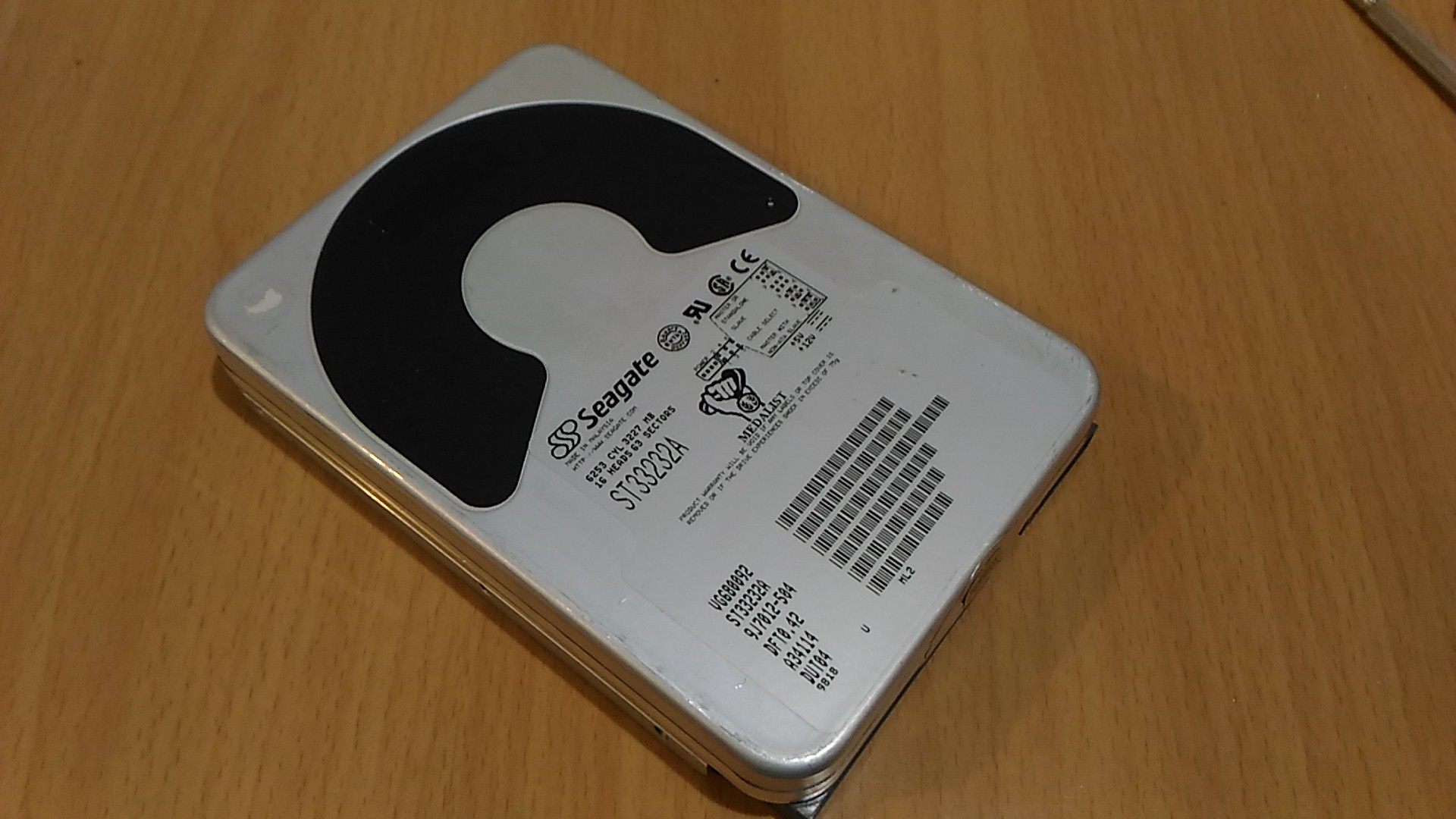

ターゲットはこいつにする
no title

3: 名無しさん@おーぷん 2016/11/02(水)18:12:47 ID:agA
マイナスドライバーでパカーやぞ

5: 名無しさん@おーぷん 2016/11/02(水)18:13:27 ID:oKK
海門か…

6: 名無しさん@おーぷん 2016/11/02(水)18:13:47 ID:Oyx
no title

8: 名無しさん@おーぷん 2016/11/02(水)18:14:49 ID:Oyx

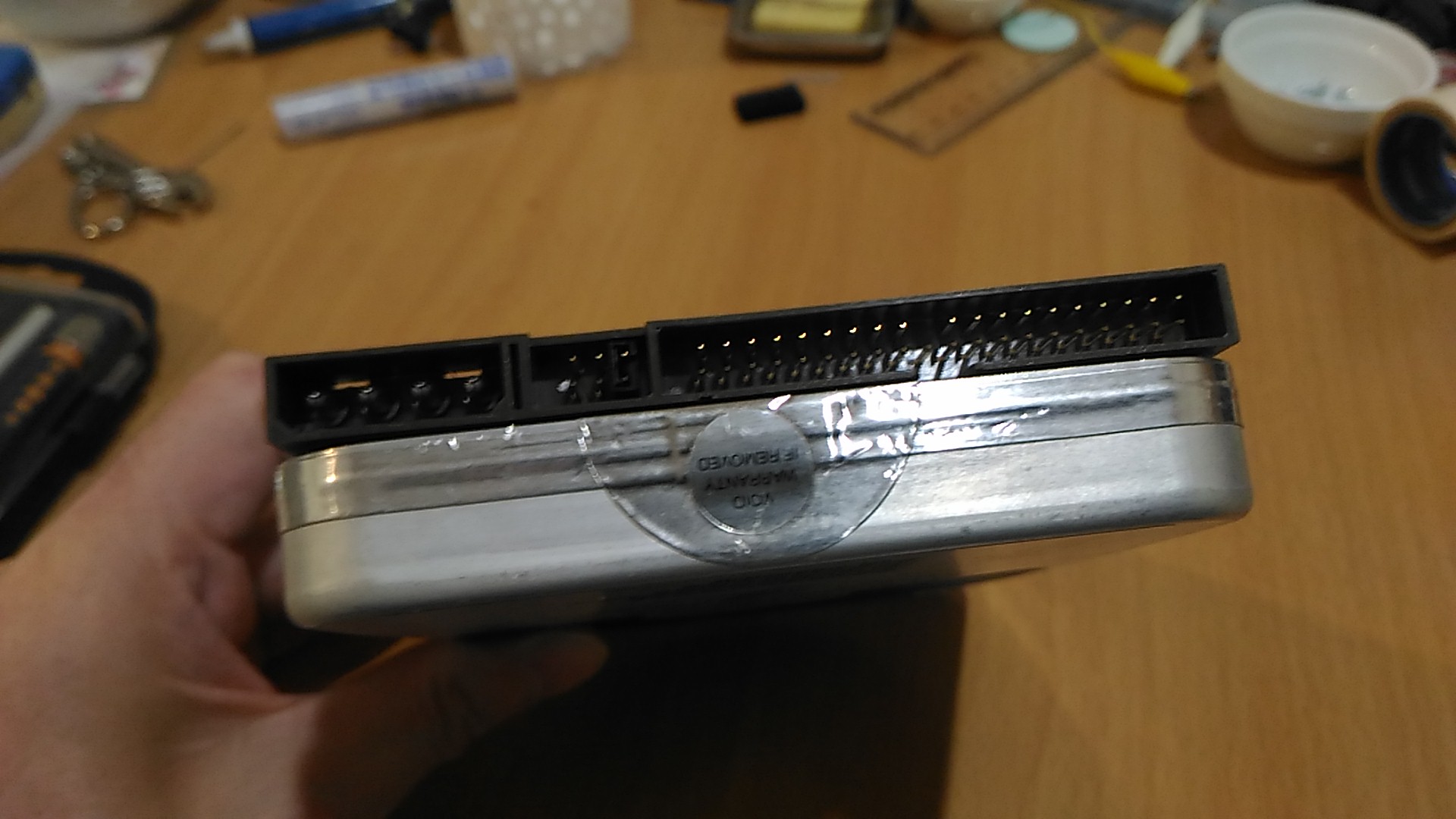

いにしえのE-IDE
www
no title

10: 名無しさん@おーぷん 2016/11/02(水)18:16:41 ID:Oyx
no title

13: 名無しさん@おーぷん 2016/11/02(水)18:19:22 ID:pR3
星型のネジだよな
あのネジの形の名前はなんというのだろ

15: 名無しさん@おーぷん 2016/11/02(水)18:20:08 ID:g1e
>>13
トルクスネジ?

14: 名無しさん@おーぷん 2016/11/02(水)18:19:35 ID:Oyx

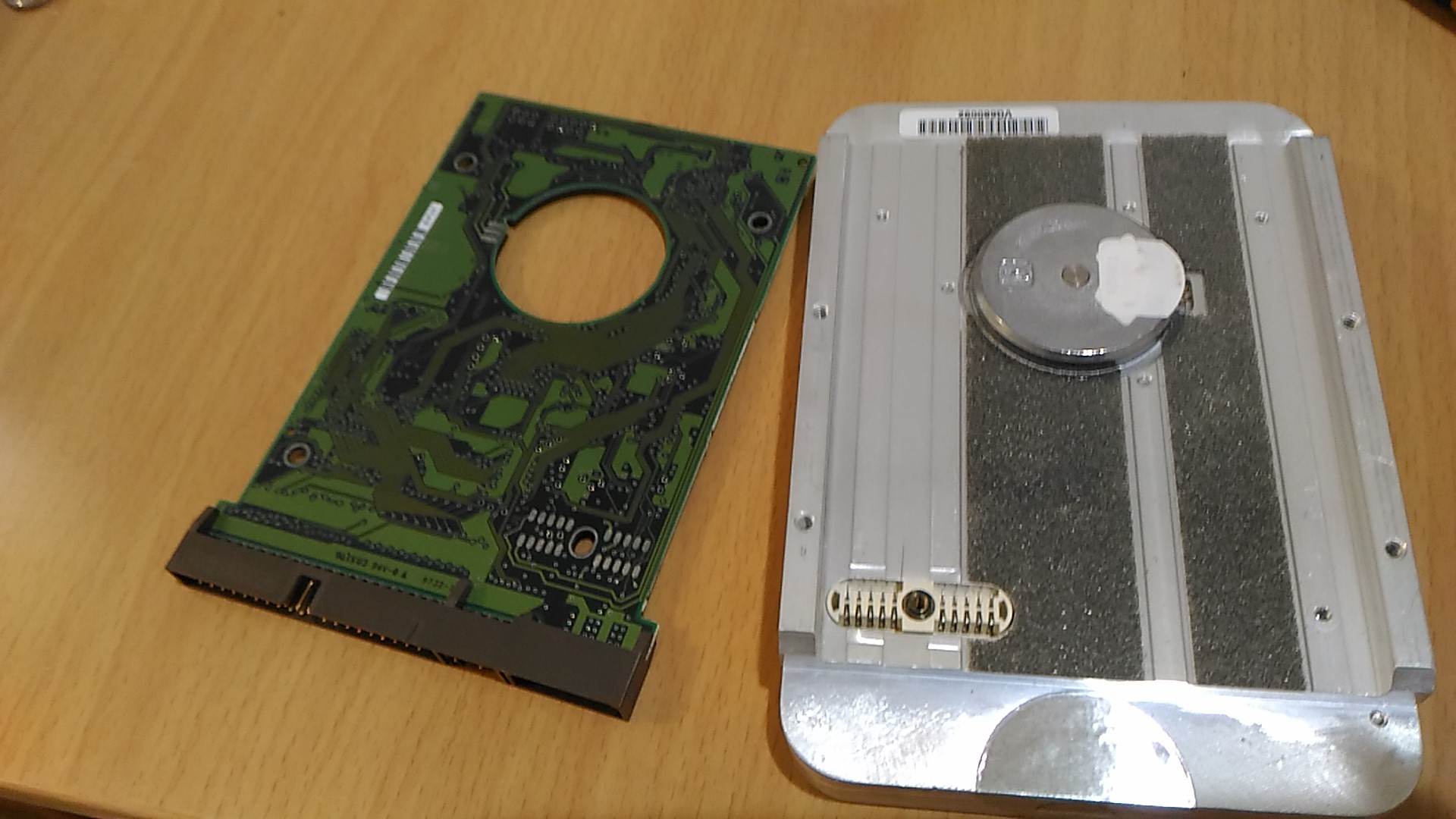

基盤はあっさり外れた
no title

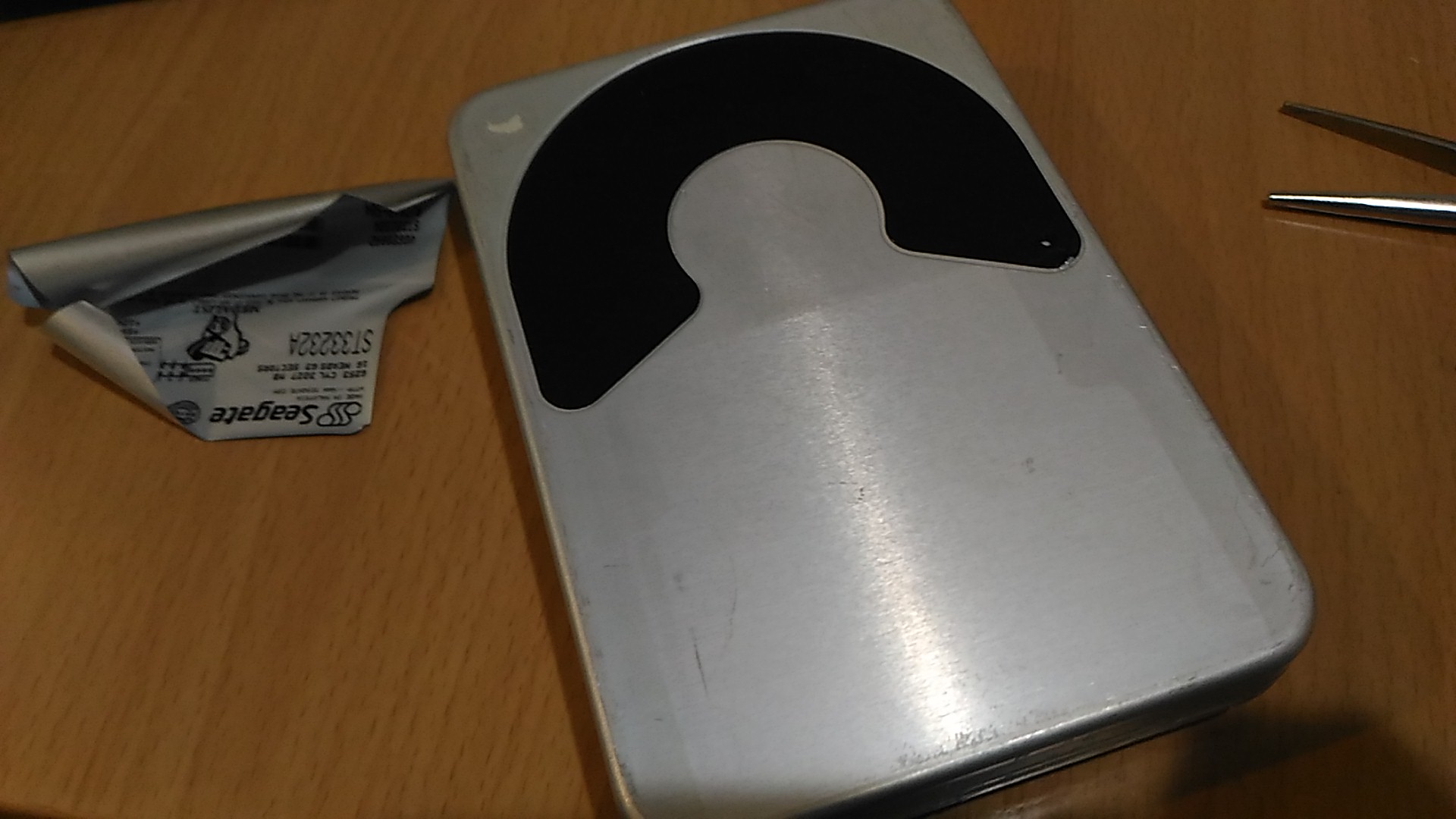

18: 名無しさん@おーぷん 2016/11/02(水)18:22:18 ID:Oyx
シール剥がすのに苦戦中
この下にネジがありそうなんだけど

21: 名無しさん@おーぷん 2016/11/02(水)18:23:46 ID:Oyx
no title

26: 名無しさん@おーぷん 2016/11/02(水)18:27:55 ID:Oyx
ねじ穴がない
この黒の下?
no title

28: 名無しさん@おーぷん 2016/11/02(水)18:30:55 ID:Oyx
え??
ネジどこにあんの?ww
no title

裏にもないんだけど

30: 名無しさん@おーぷん 2016/11/02(水)18:33:11 ID:Oyx
うわ、ネジなしかよw
パカーと開いた
no title

テープで留めてるだけやん!
こりゃシーゲート短命なわけだわ・・・

31: 名無しさん@おーぷん 2016/11/02(水)18:34:39 ID:07W
弁当箱としてリサイクル

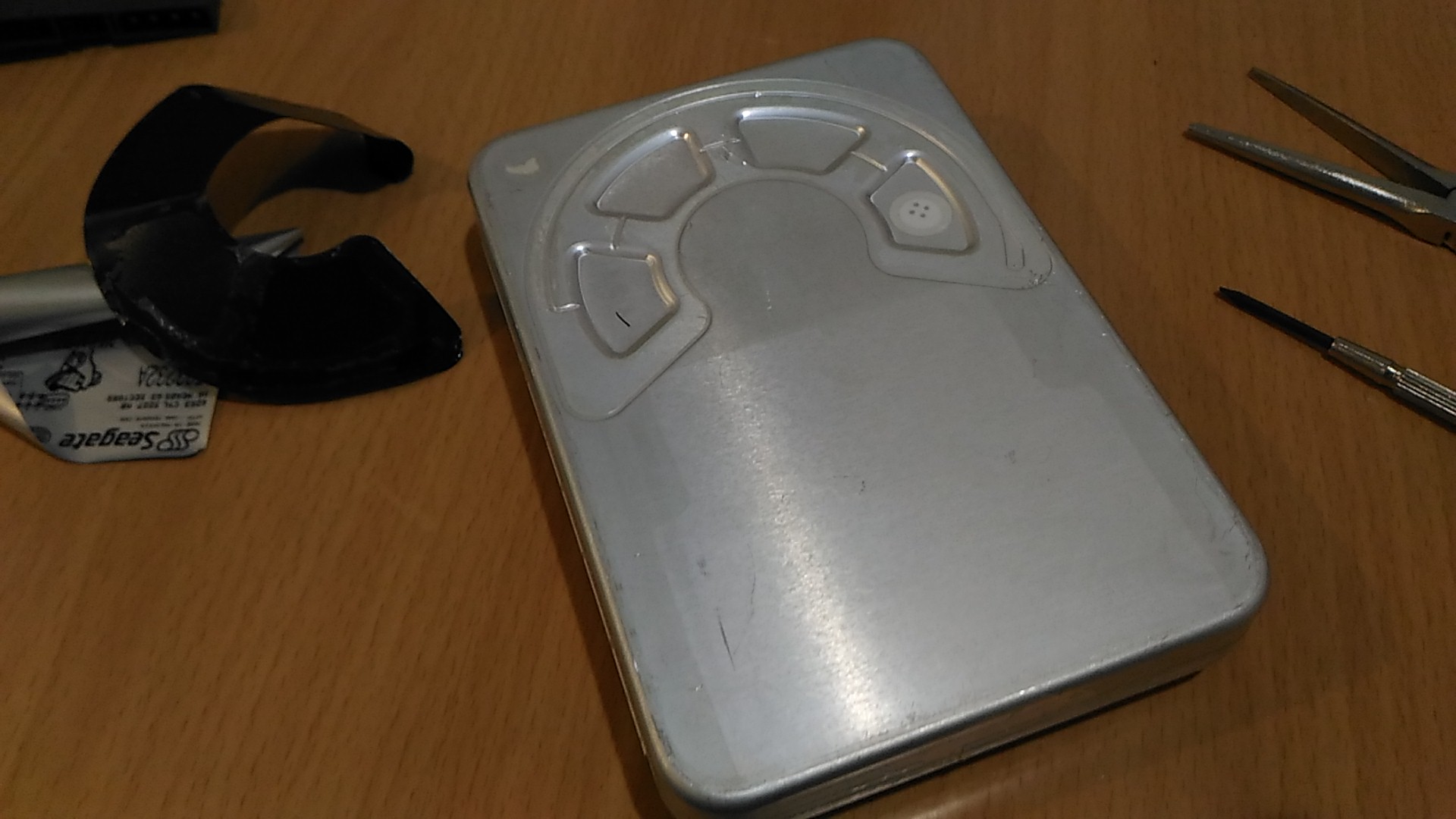

32: 名無しさん@おーぷん 2016/11/02(水)18:35:44 ID:Oyx

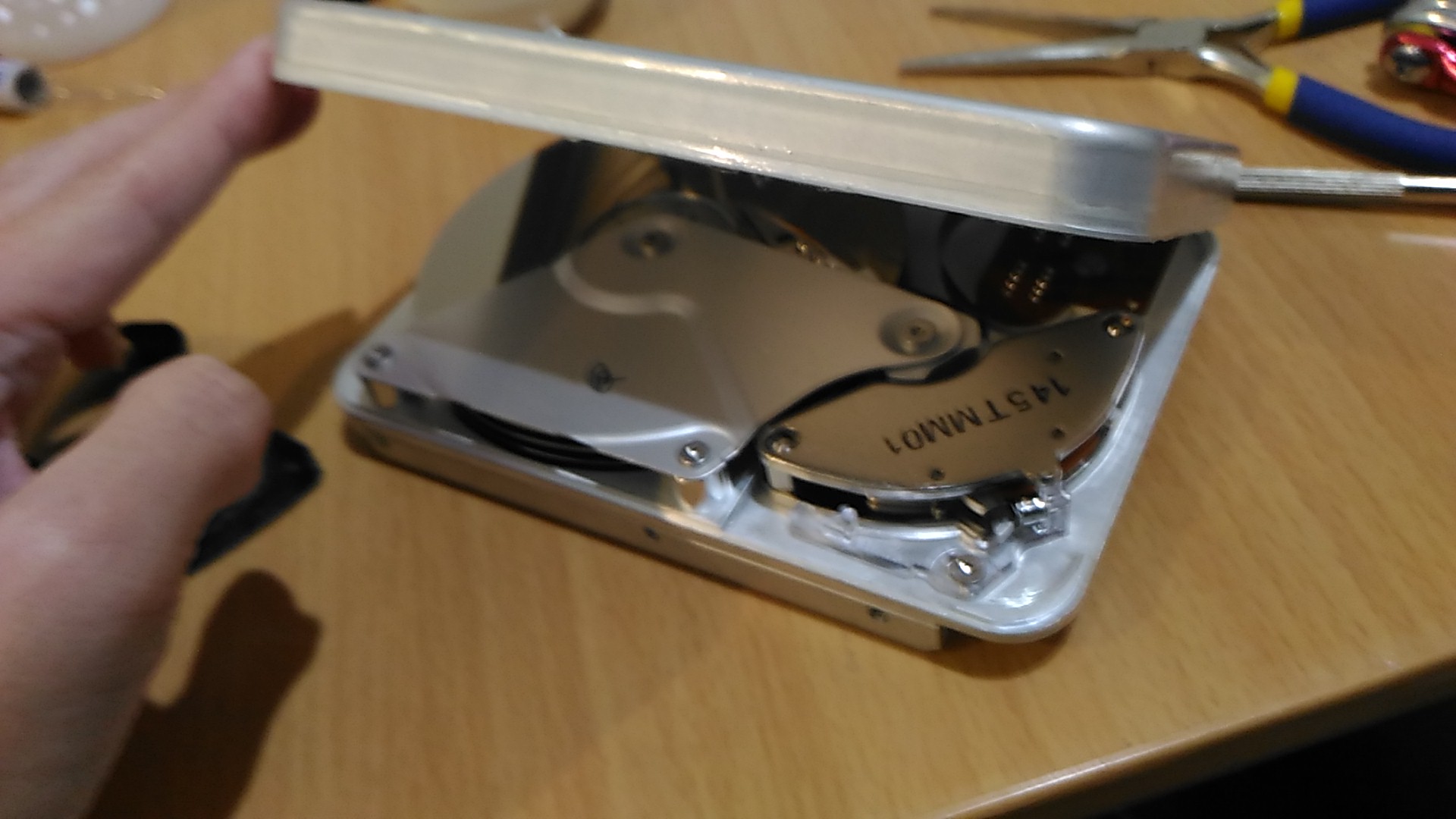

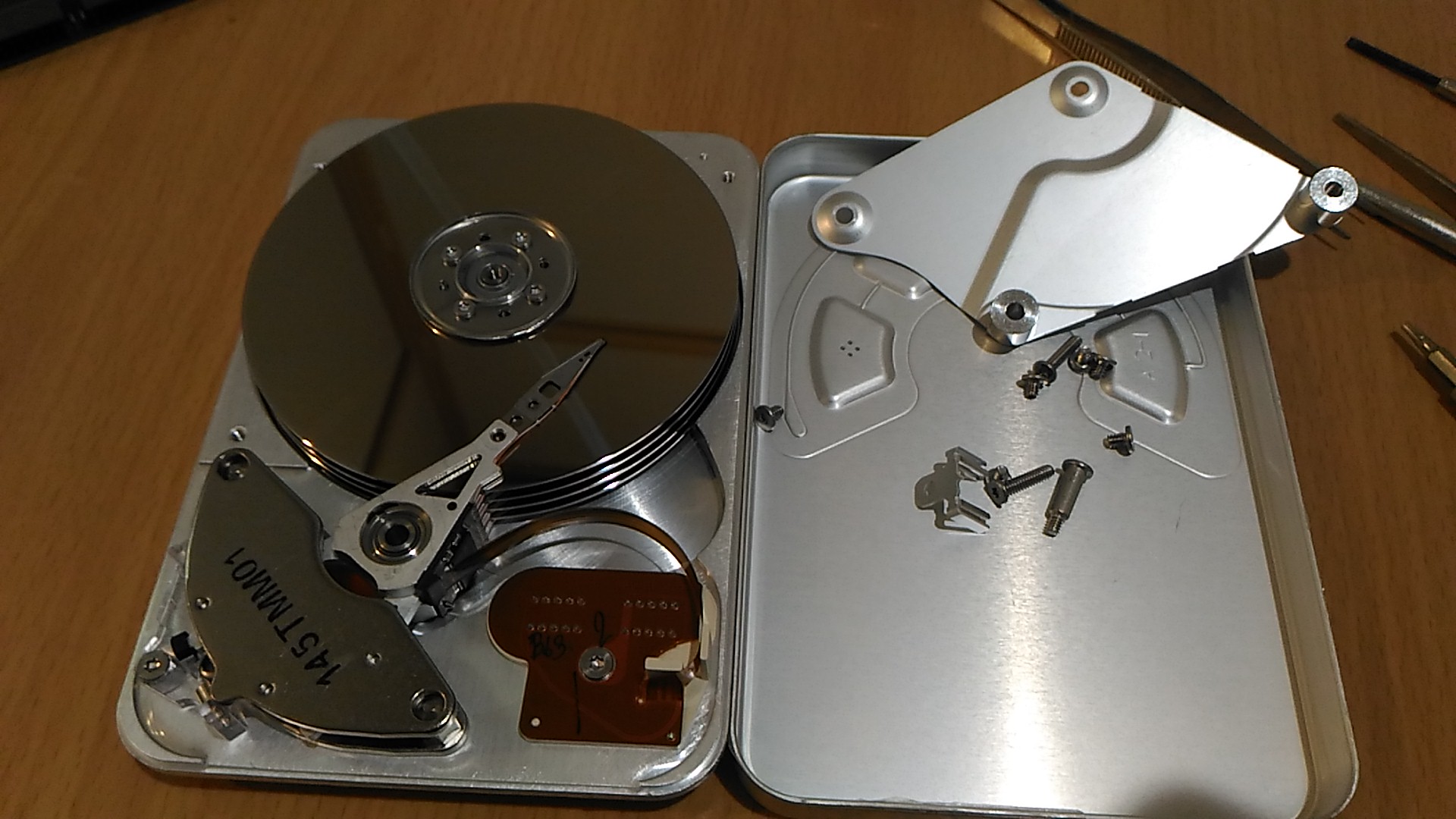

御開帳~
no title

円盤が凄いツヤツヤ

>>31
まさに弁当箱の構造

33: 名無しさん@おーぷん 2016/11/02(水)18:36:54 ID:pUg
ほー

34: 名無しさん@おーぷん 2016/11/02(水)18:38:09 ID:Oyx

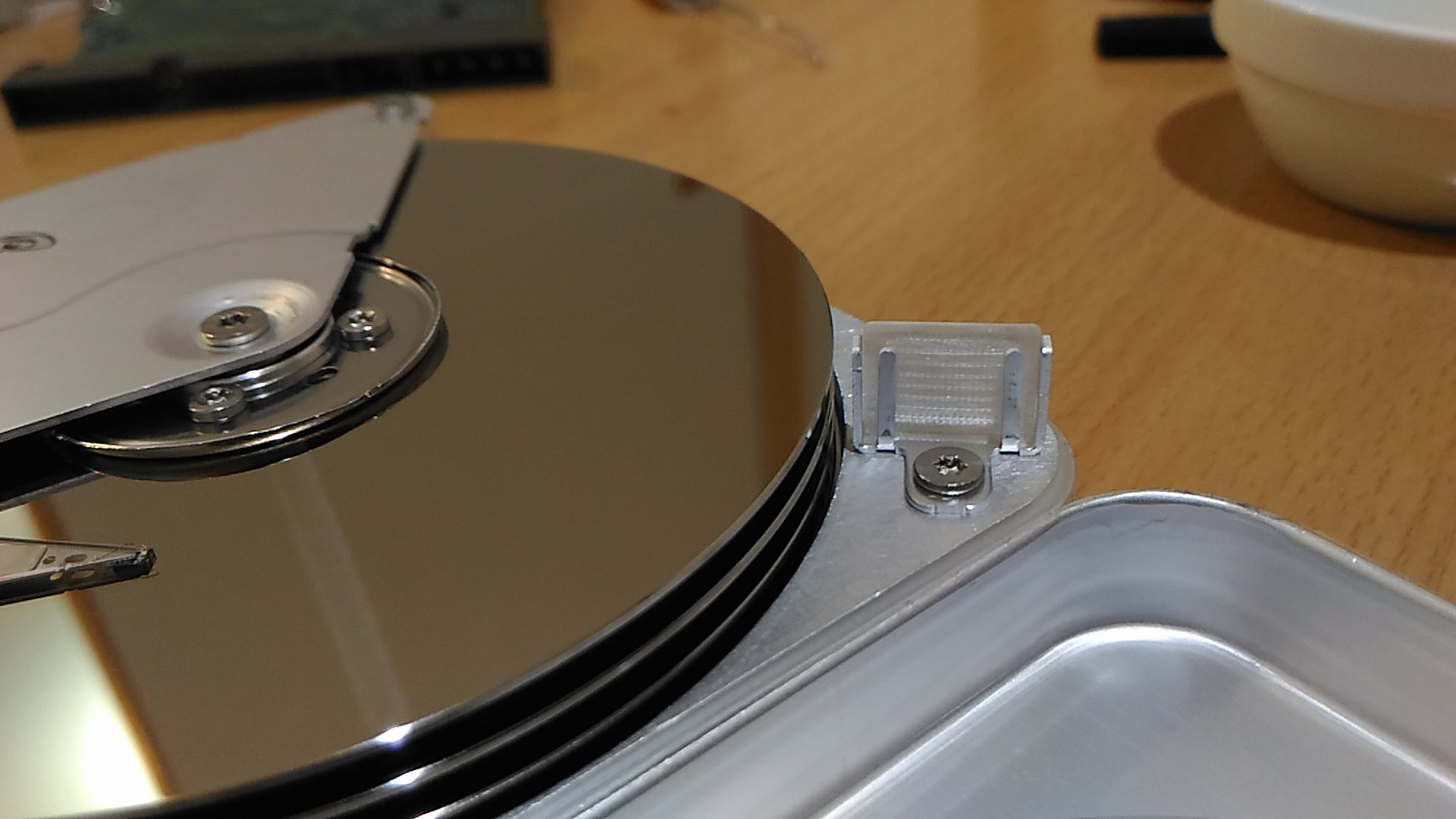

役目がよくわからないパーツ
no title

フカフカしてる
no title

39: 名無しさん@おーぷん 2016/11/02(水)18:41:28 ID:Oyx
どんどんいっちゃうぞ
no title

42: 名無しさん@おーぷん 2016/11/02(水)18:44:18 ID:Oyx

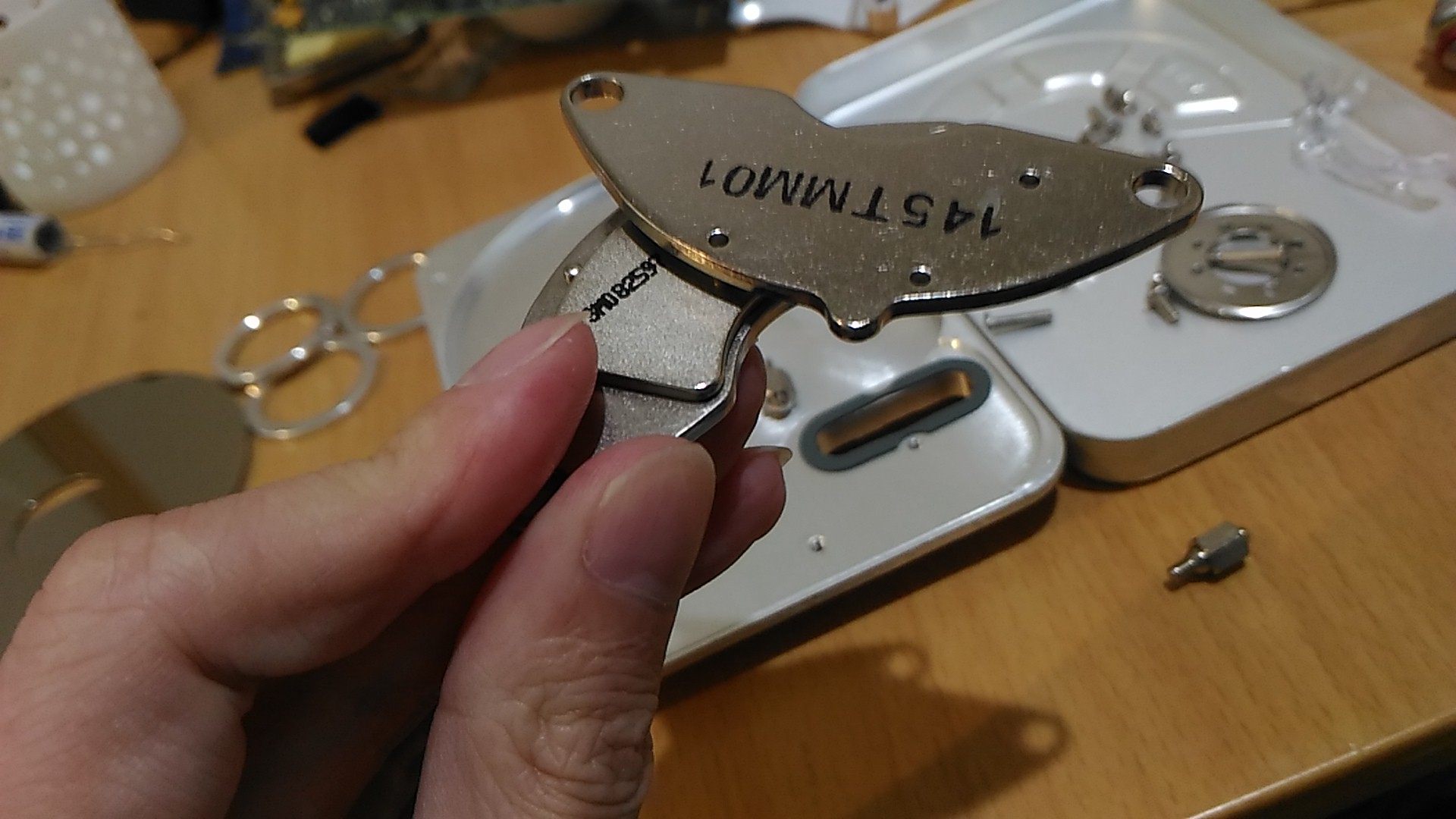

ネオジムの磁力すごくてなかなか取れなかった!
no title

43: 名無しさん@おーぷん 2016/11/02(水)18:46:06 ID:Oyx

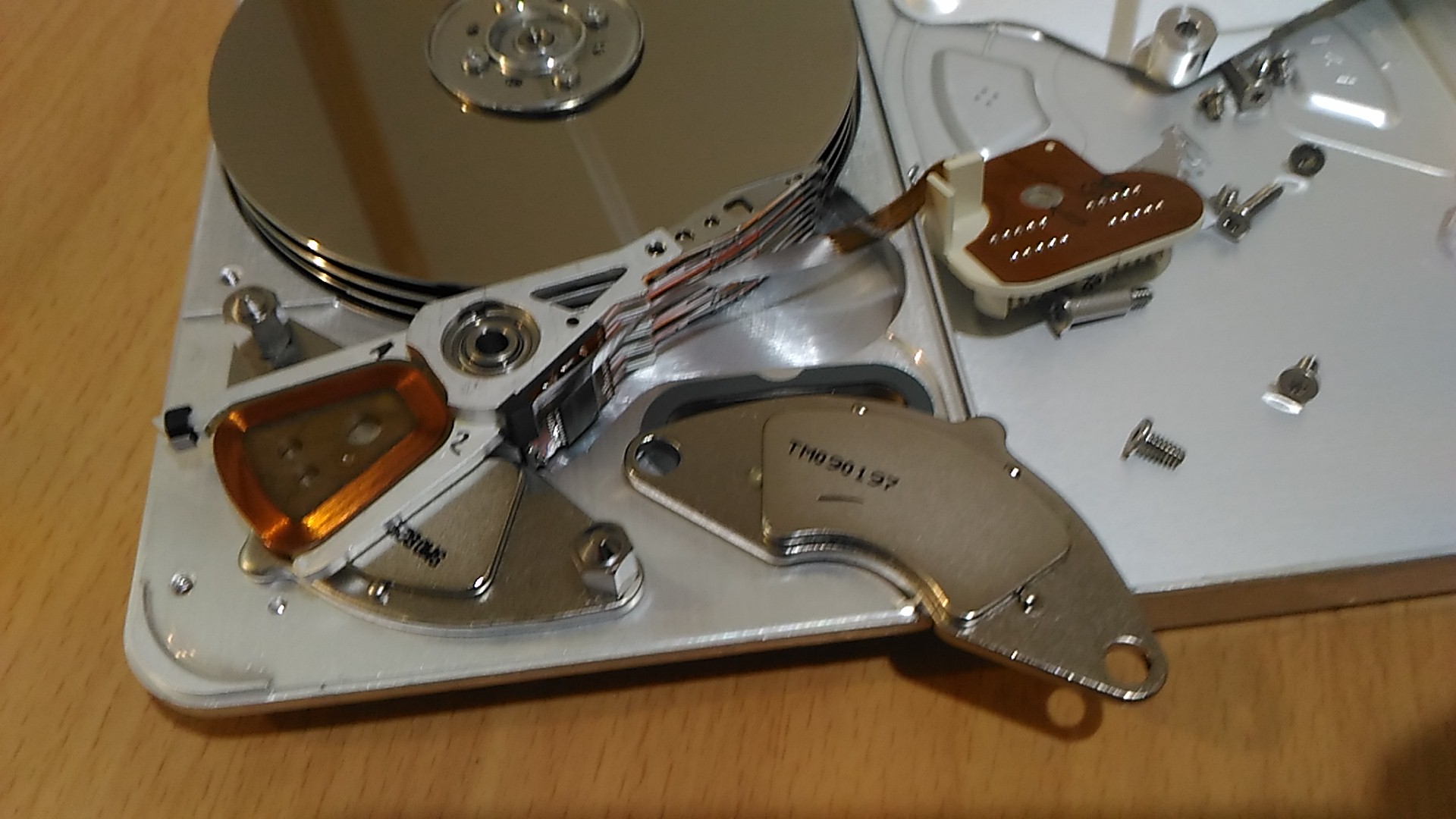

ヘッド取れた
no title

45: 名無しさん@おーぷん 2016/11/02(水)18:47:47 ID:Oyx

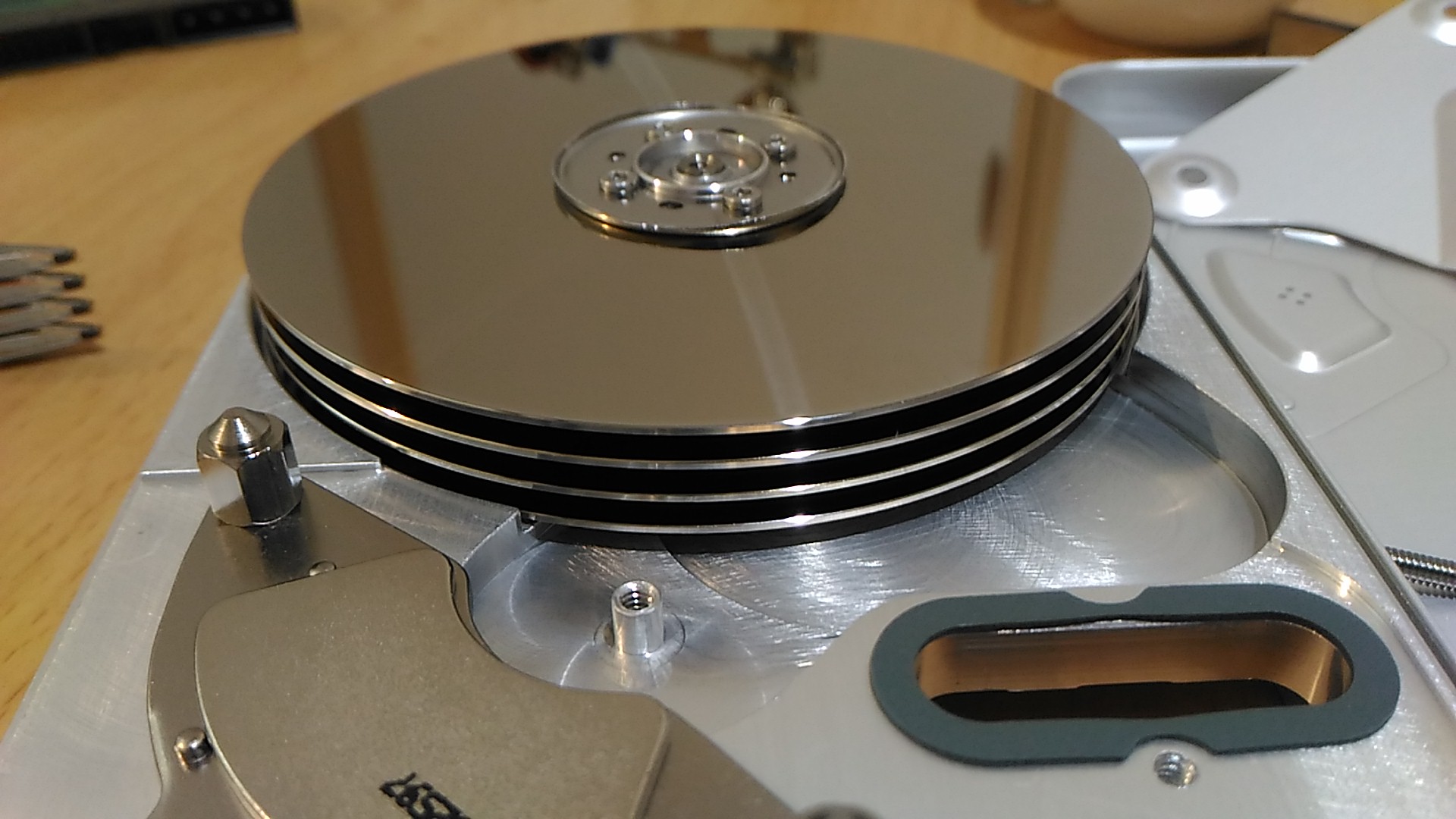

残る円盤
no title

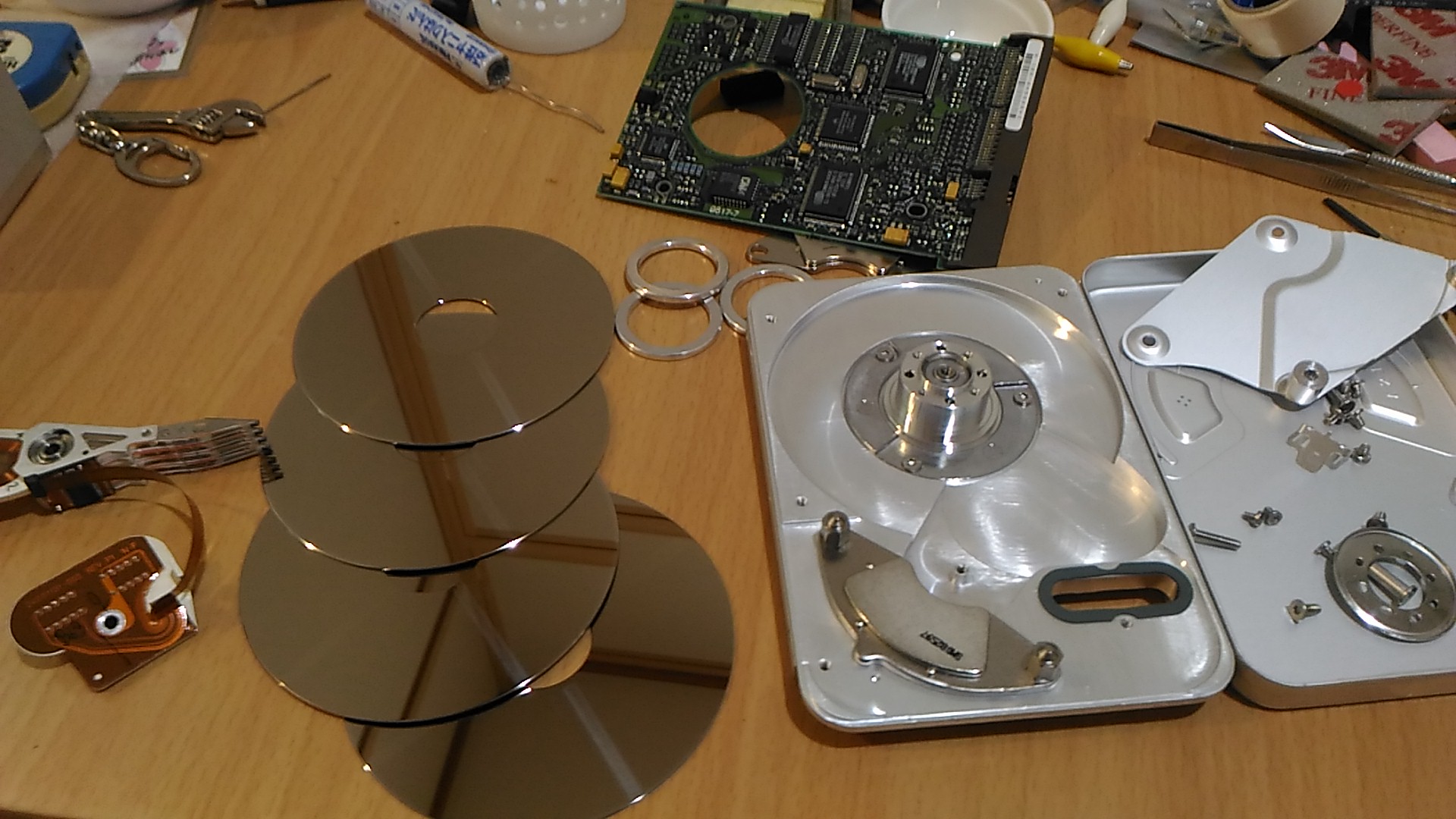

4枚プラッタか
グレードいいやつだったんだな

48: 名無しさん@おーぷん 2016/11/02(水)18:49:24 ID:Oyx
no title

51: 名無しさん@おーぷん 2016/11/02(水)18:51:13 ID:Oyx

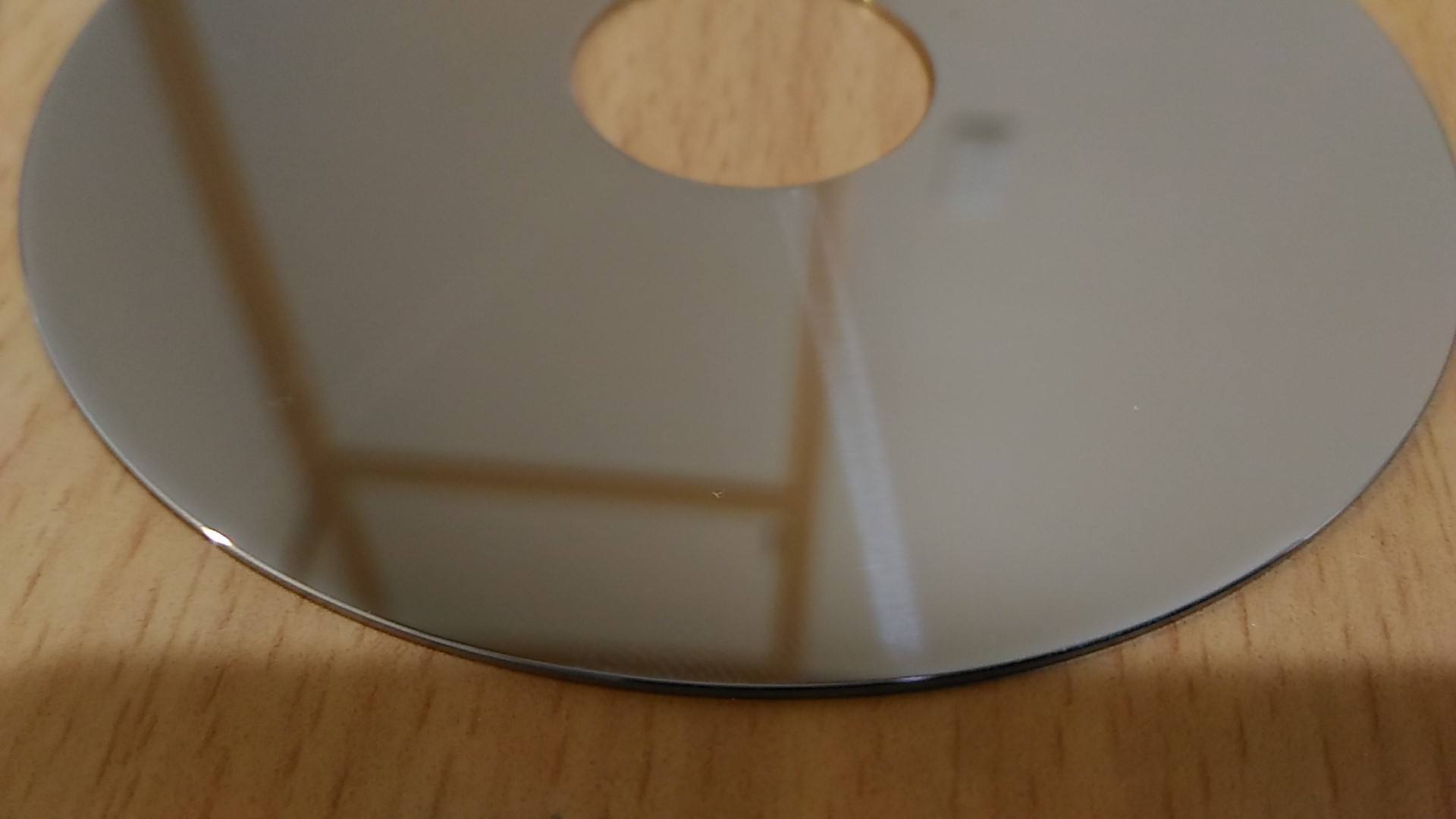

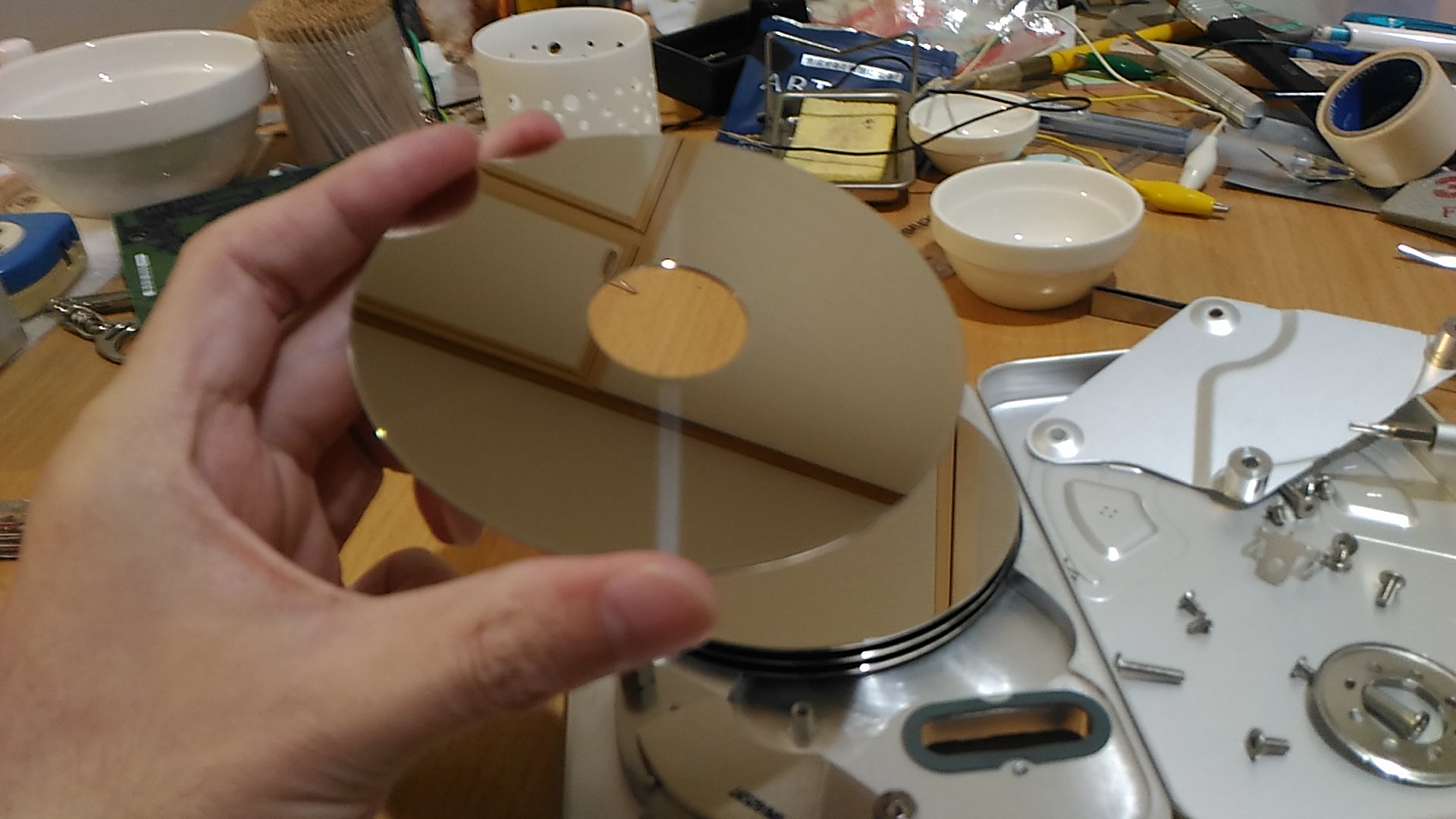

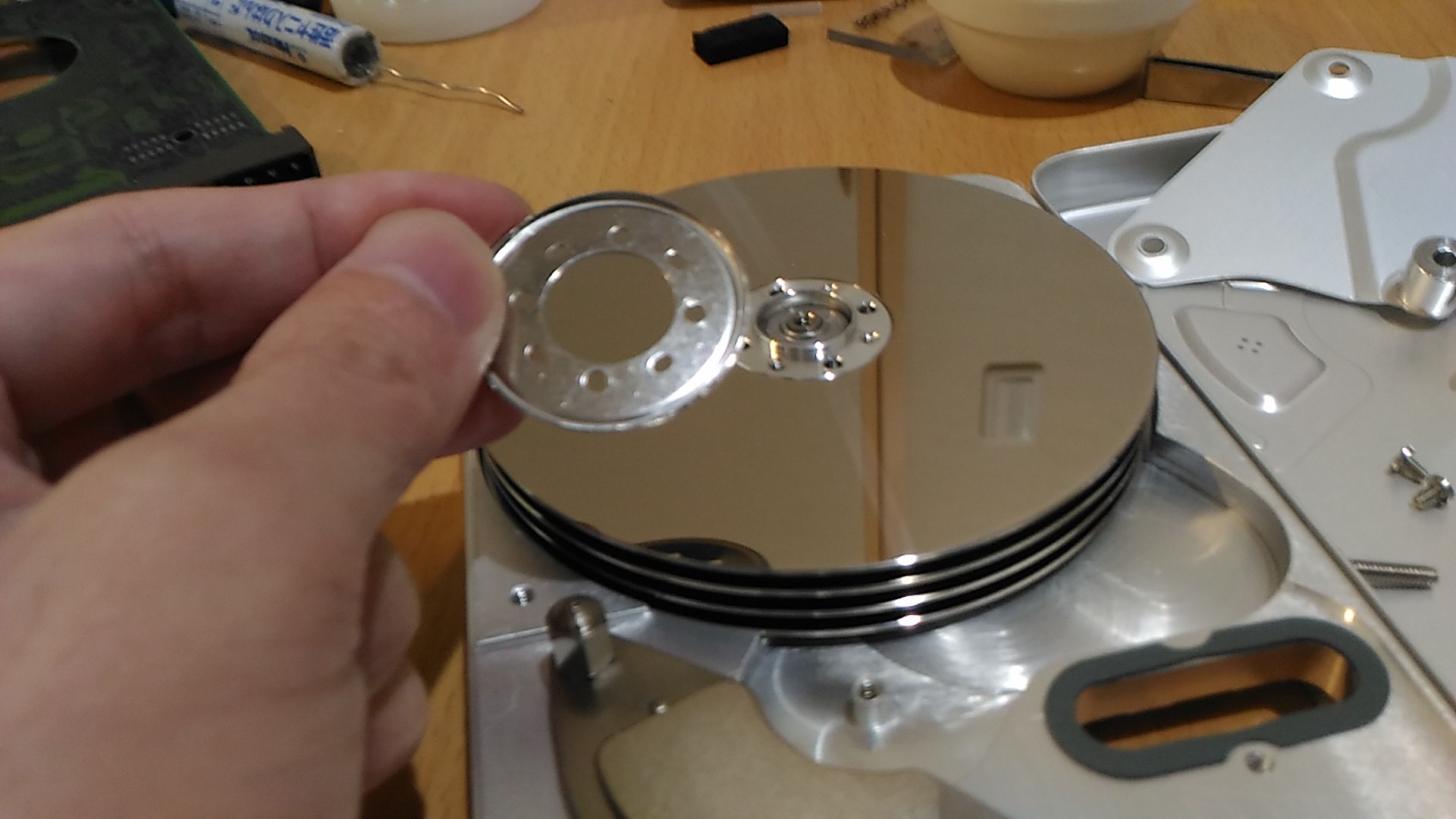

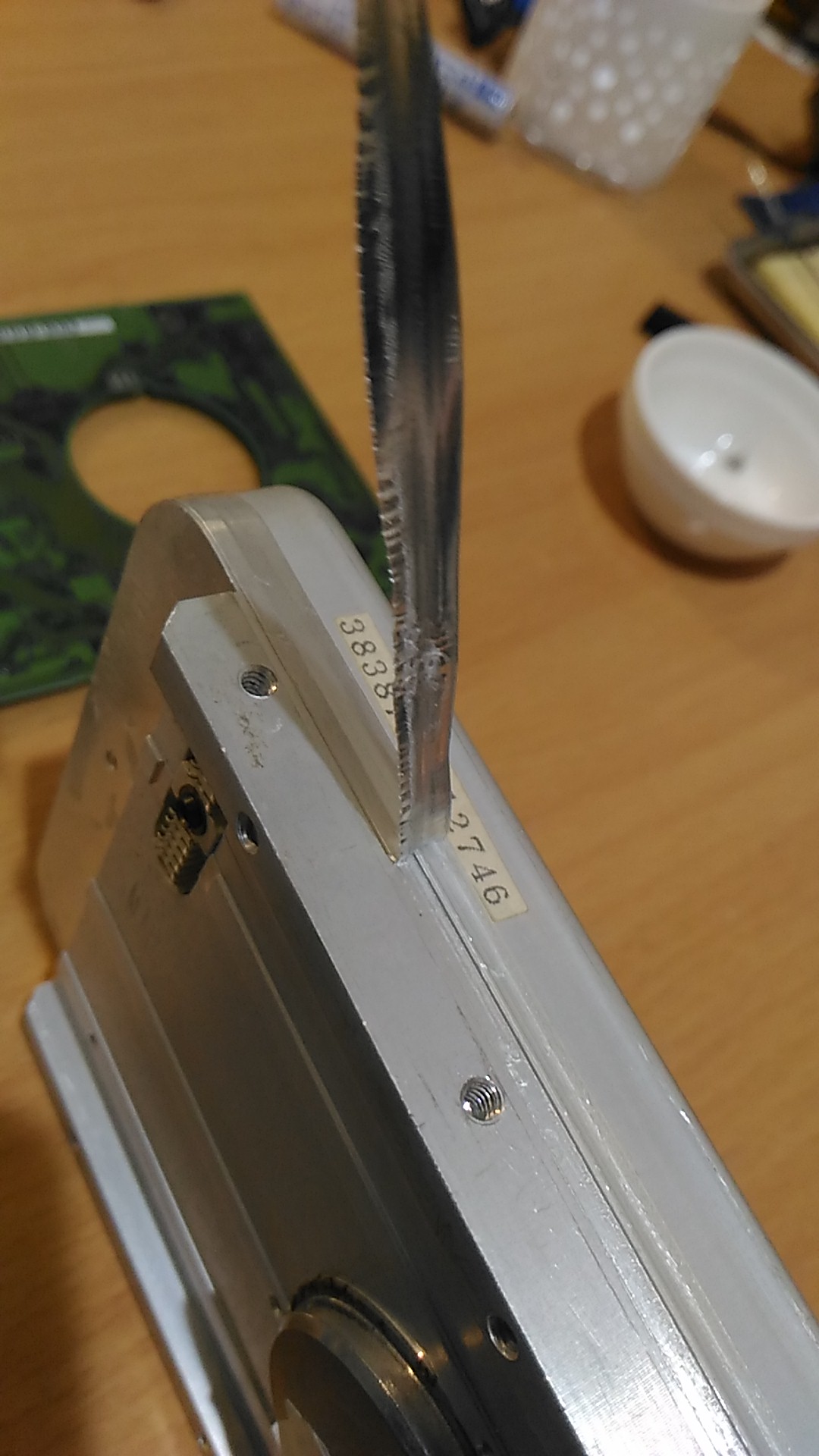

とったどーw
まさに鏡
no title

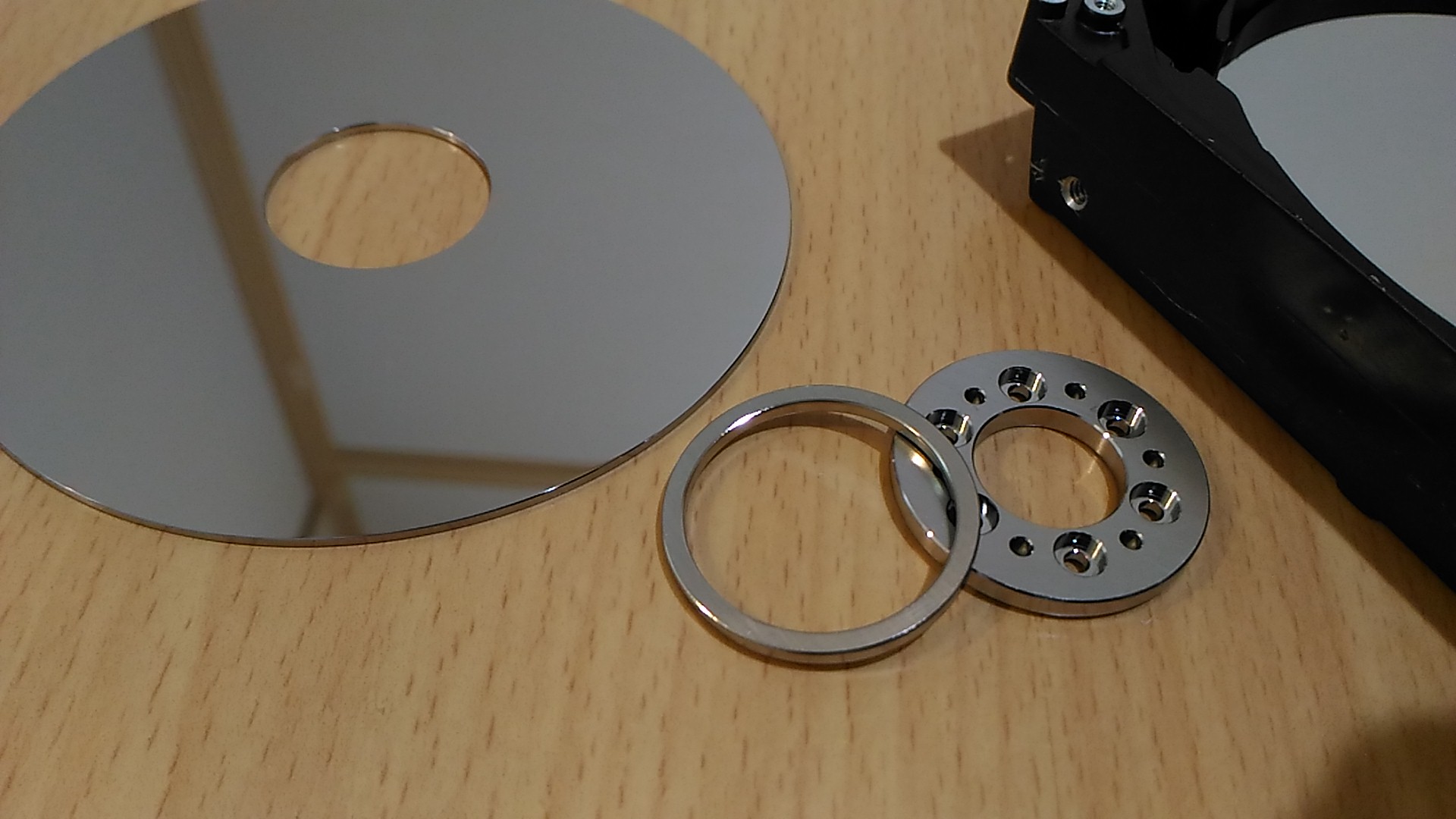

53: 名無しさん@おーぷん 2016/11/02(水)18:53:52 ID:Oyx

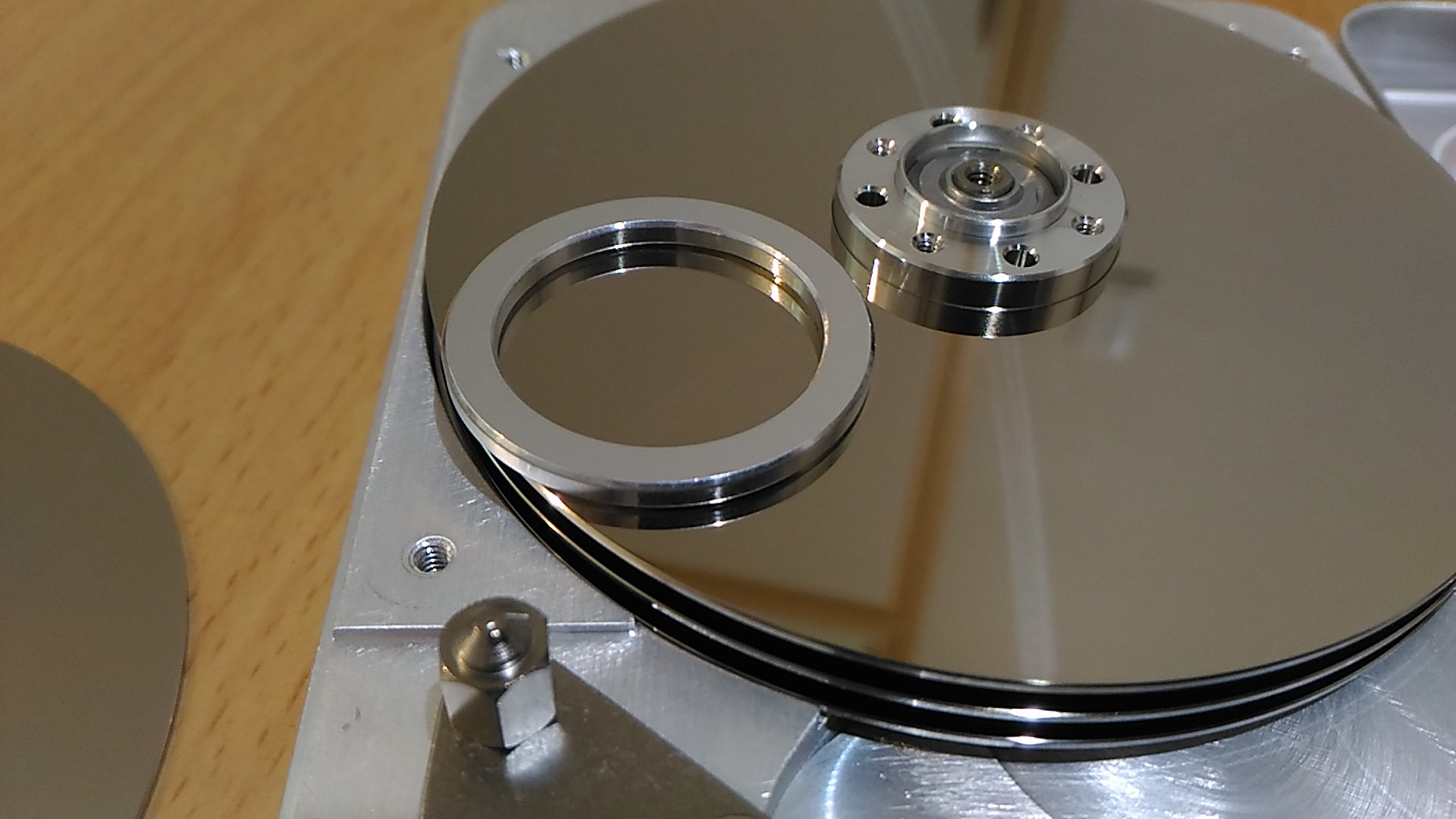

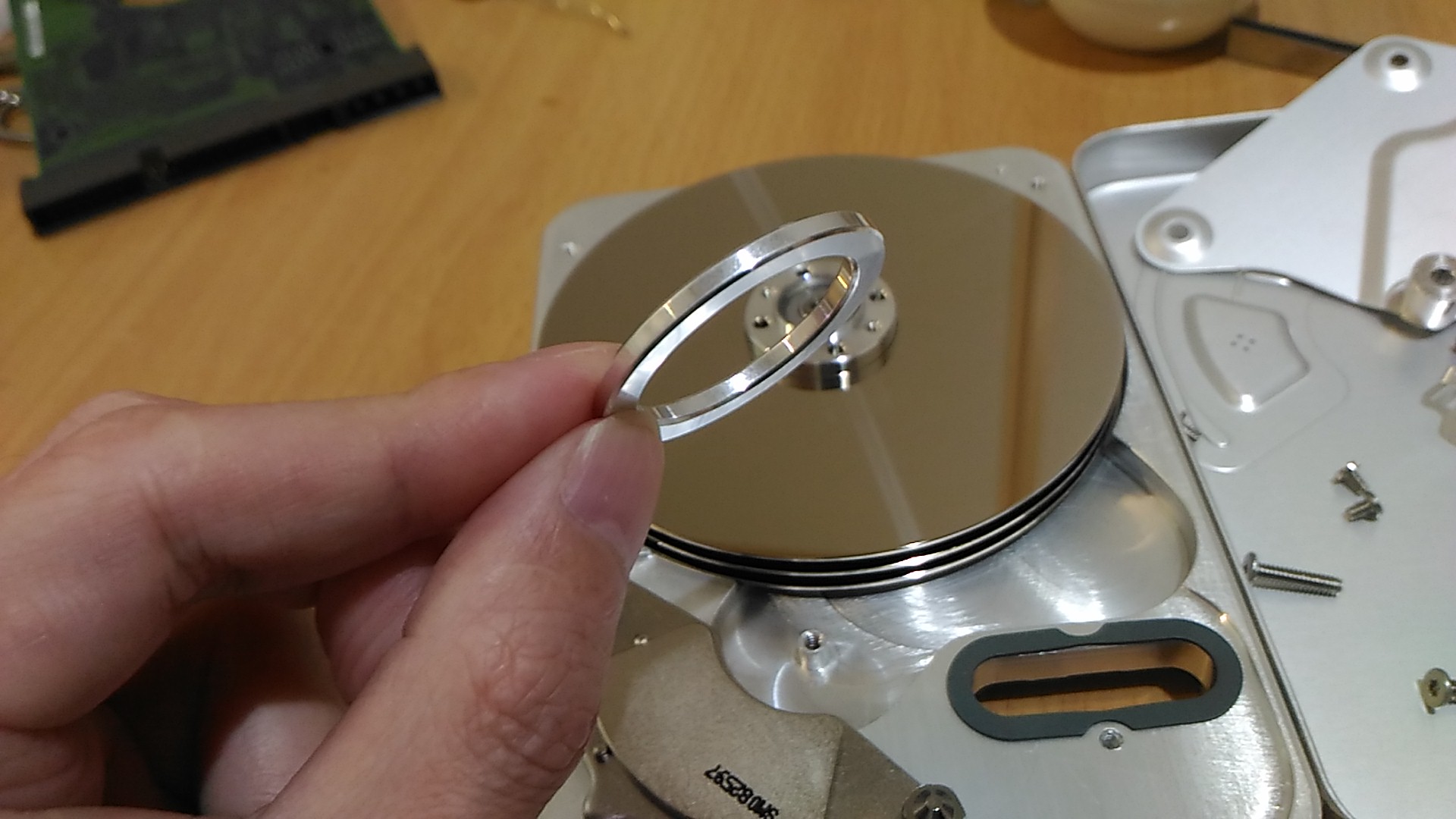

なんかこういう厚みのある輪っか噛まして乗っけてるだけみたい
no title

no title

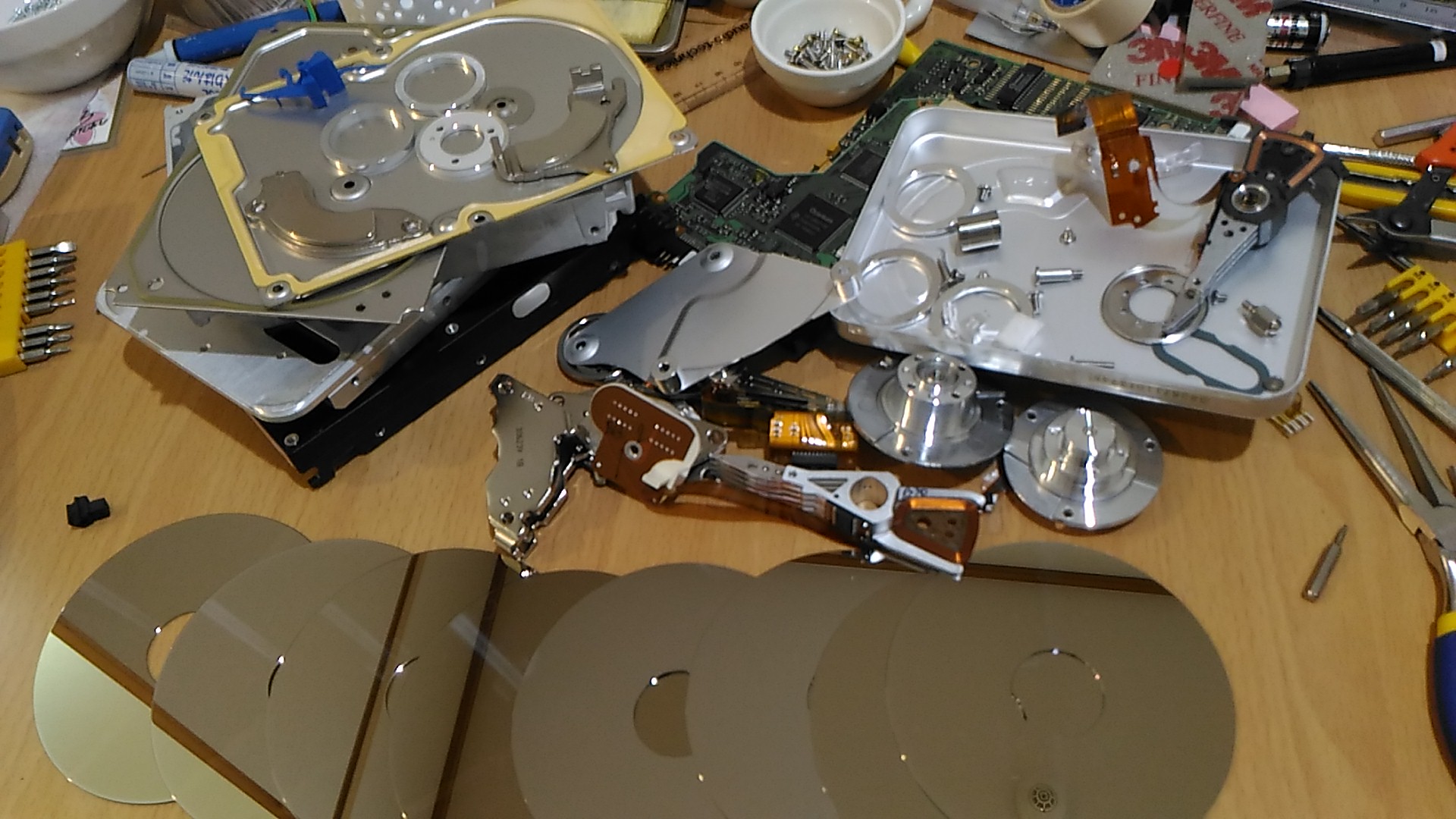

61: 名無しさん@おーぷん 2016/11/02(水)18:57:45 ID:Oyx
ここまでの成果
no title

64: 名無しさん@おーぷん 2016/11/02(水)18:58:52 ID:Oyx
下の磁石
no title

68: 名無しさん@おーぷん 2016/11/02(水)19:02:24 ID:Oyx
あ゛~~
くっ付いて取れなくなったぞww
no title

固すぎ

69: 名無しさん@おーぷん 2016/11/02(水)19:04:01 ID:Oyx
磁石はあとでやる

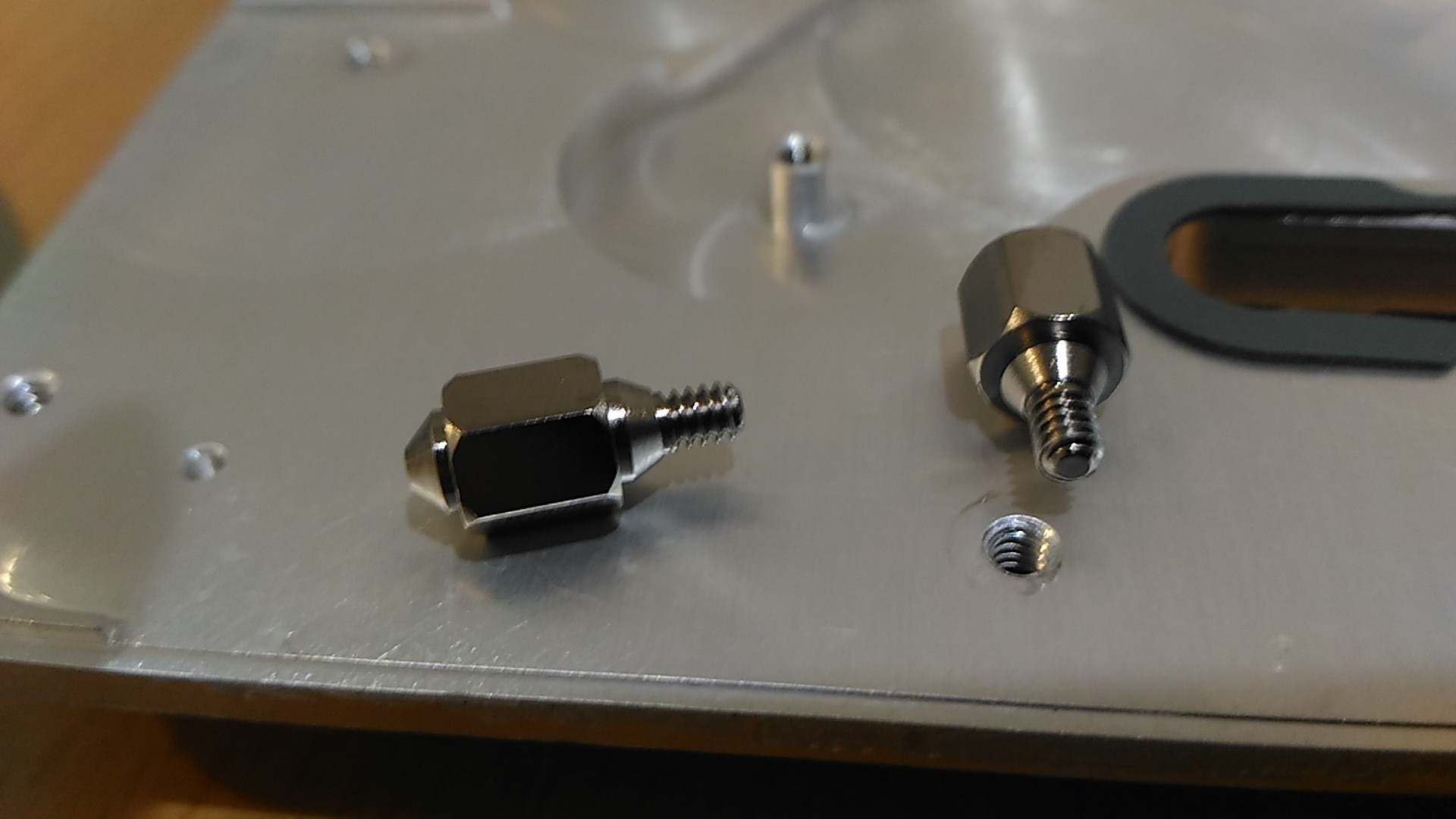

変わった形のねじだよ
no title

70: 名無しさん@おーぷん 2016/11/02(水)19:04:58 ID:Oyx
次はここ行く
no title

72: 名無しさん@おーぷん 2016/11/02(水)19:07:49 ID:Oyx

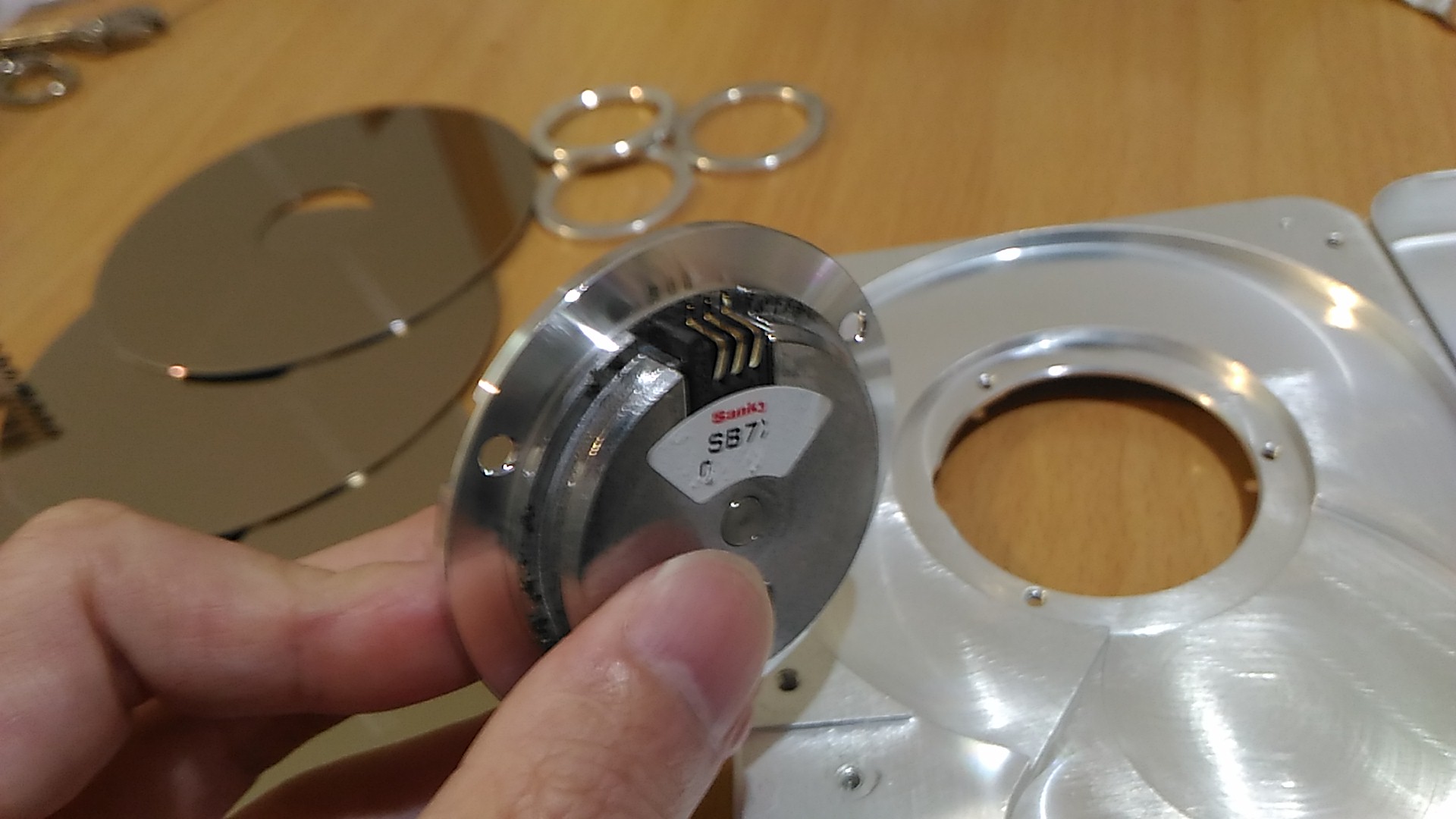

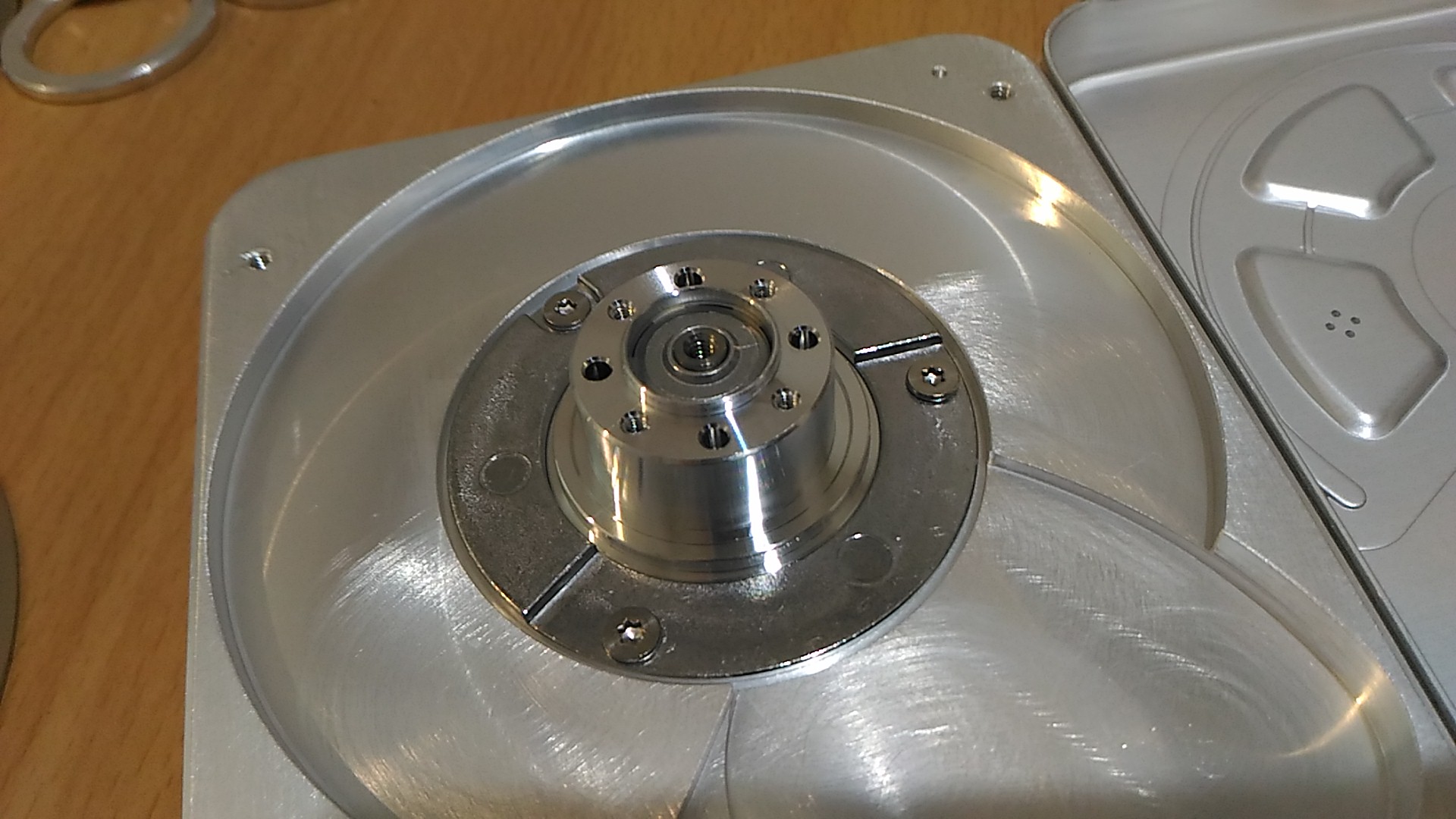

モーターはこんな形してた
no title

no title

76: 名無しさん@おーぷん 2016/11/02(水)19:09:12 ID:Oyx
ばらせるのはここまでかなあ

78: 名無しさん@おーぷん 2016/11/02(水)19:11:26 ID:Oyx
ネジ発見
no title

79: 名無しさん@おーぷん 2016/11/02(水)19:12:59 ID:Oyx

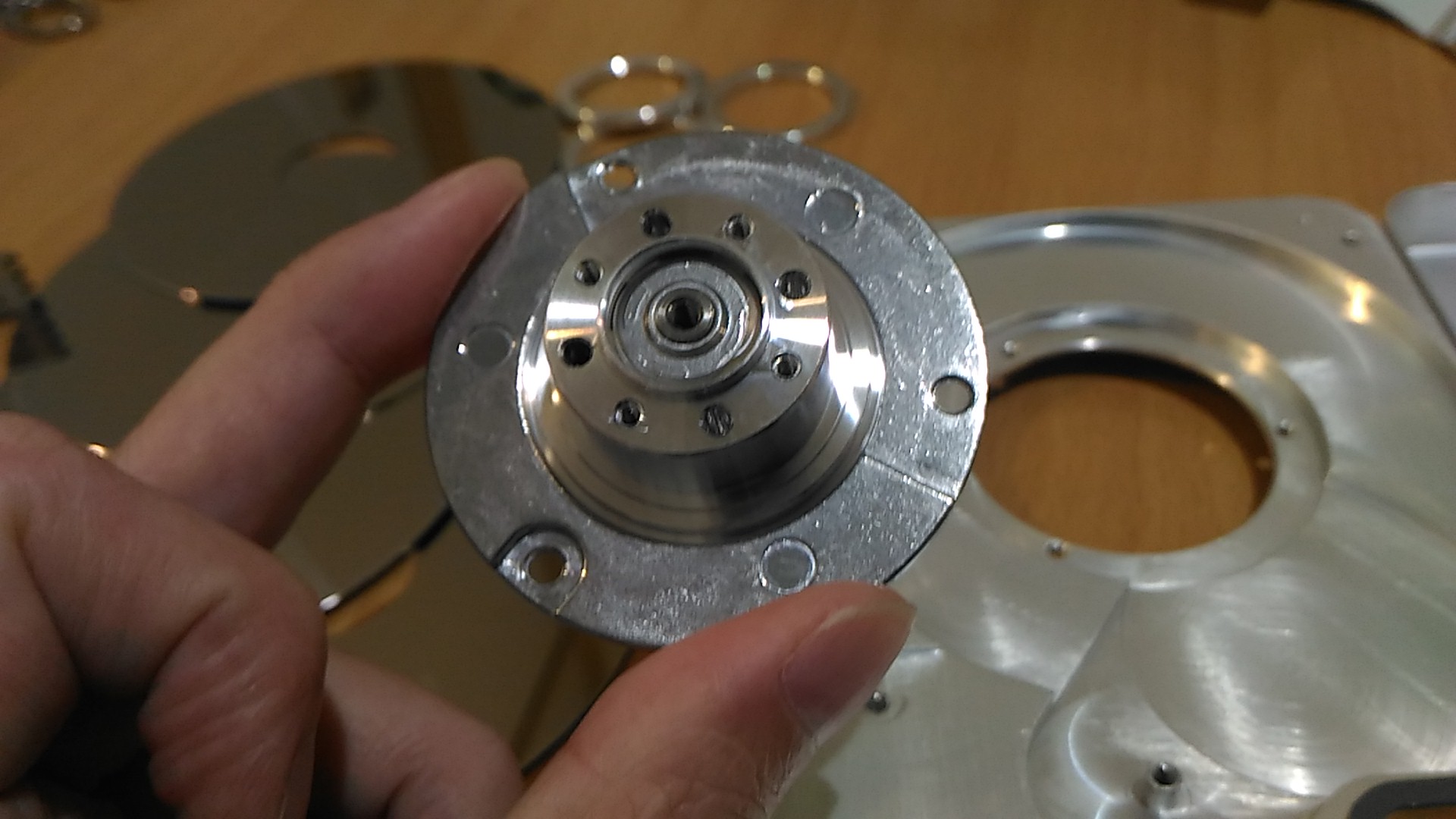

ベアリング取れた
no title

80: 名無しさん@おーぷん 2016/11/02(水)19:15:19 ID:Oyx
モーターの中が見たいけど無理っぽい・・・

83: 名無しさん@おーぷん 2016/11/02(水)19:21:20 ID:Oyx

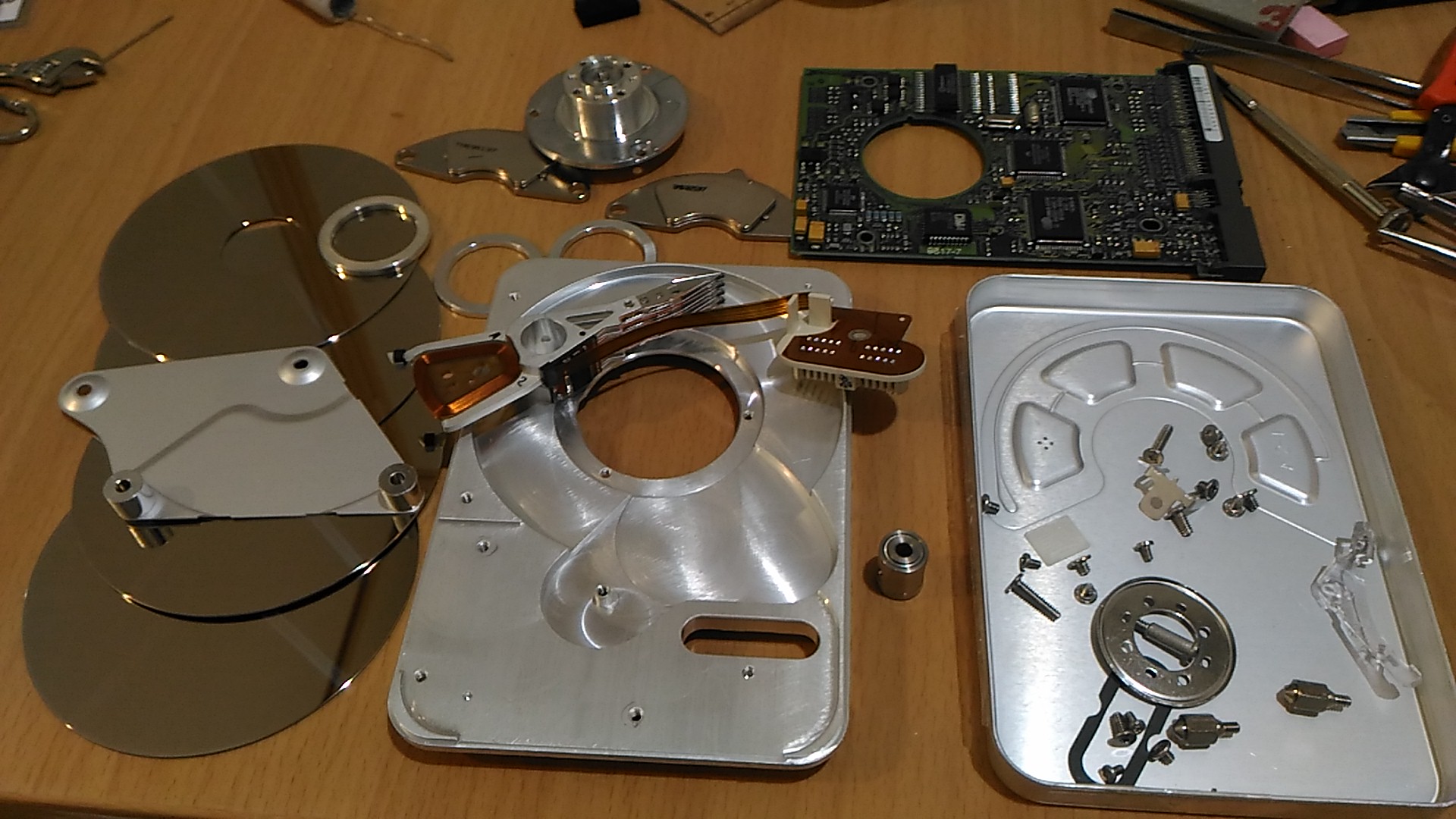

はい、解体終了~
no title


結構部品点数少ないんだね
ありがとうございました

84: 名無しさん@おーぷん 2016/11/02(水)19:23:18 ID:xtC
おお、スゲエ
HDDは真空だから開けるの大変だと聞いたけど…

87: 名無しさん@おーぷん 2016/11/02(水)19:25:46 ID:Oyx
>>84
普通にパカッと開きました!

92: 名無しさん@おーぷん 2016/11/02(水)19:28:16 ID:xtC
そうなんだ、嘘教えられたのかな…
開けるな危険 みたいな感じだった

85: 名無しさん@おーぷん 2016/11/02(水)19:23:30 ID:Oyx
次行きます

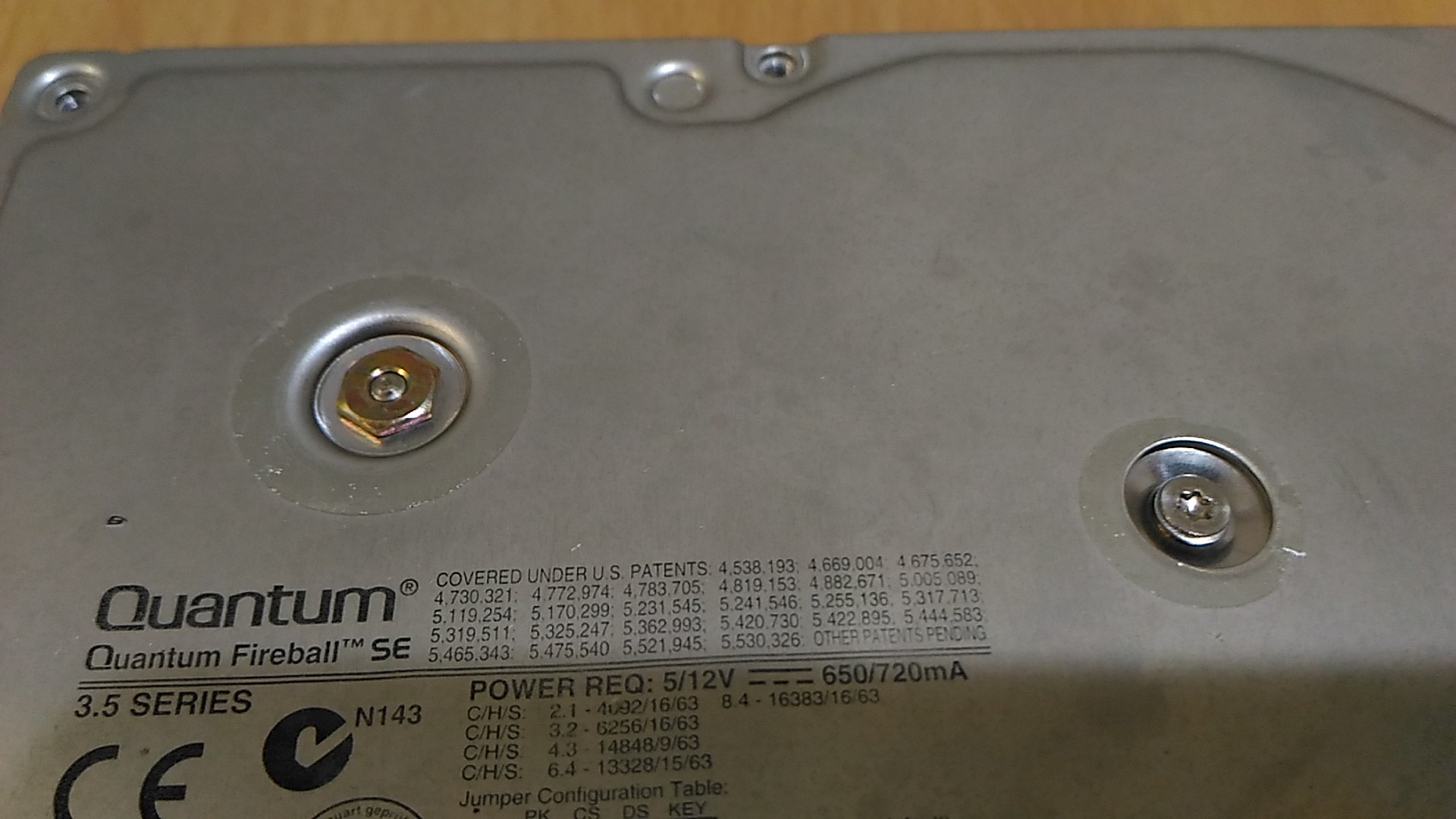

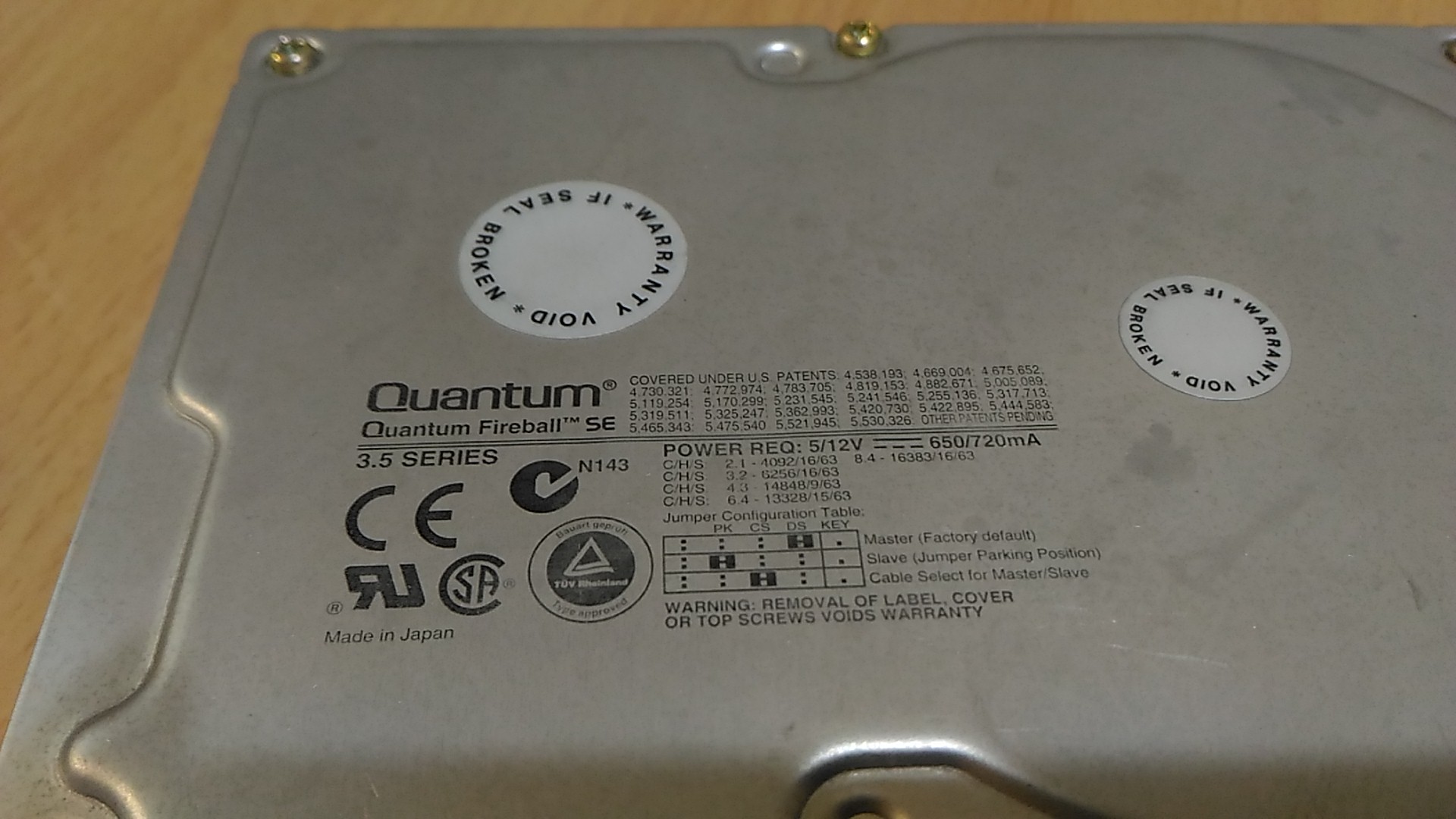

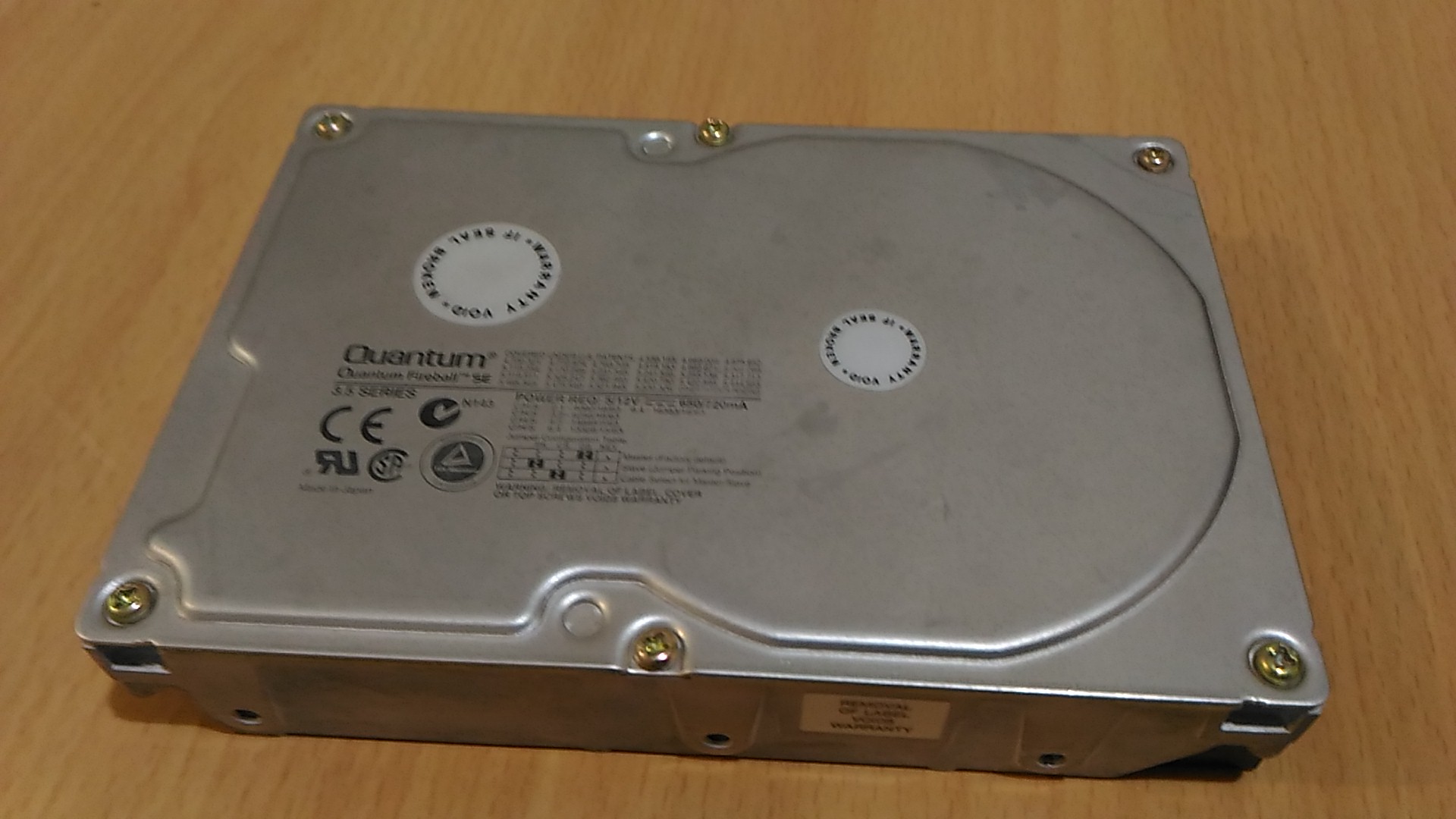

Quantumの4.3GB
no title

86: 名無しさん@おーぷん 2016/11/02(水)19:25:09 ID:Oyx

no title

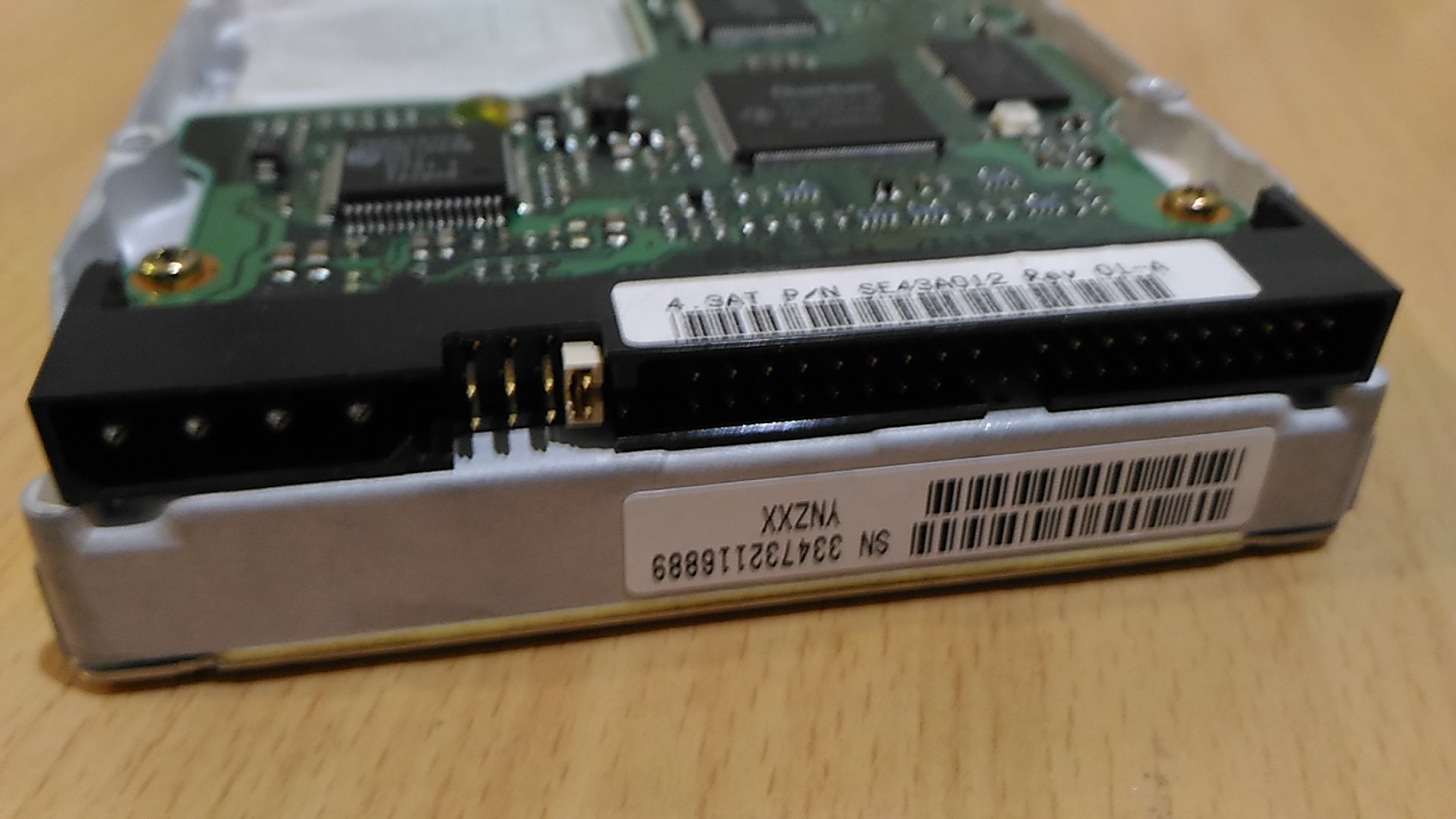

これもいにしえのE-IDE
no title

90: 名無しさん@おーぷん 2016/11/02(水)19:27:25 ID:Oyx

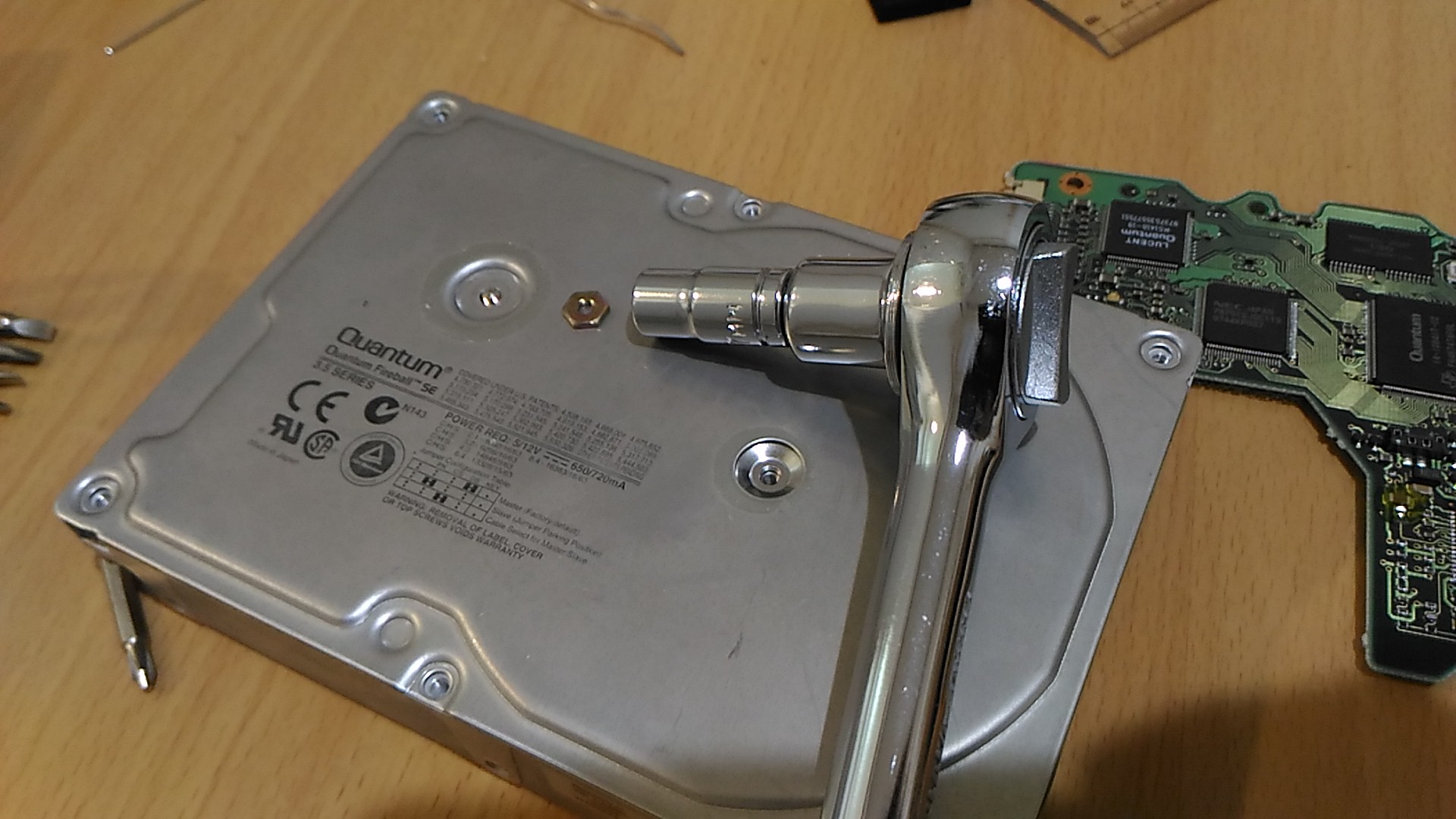

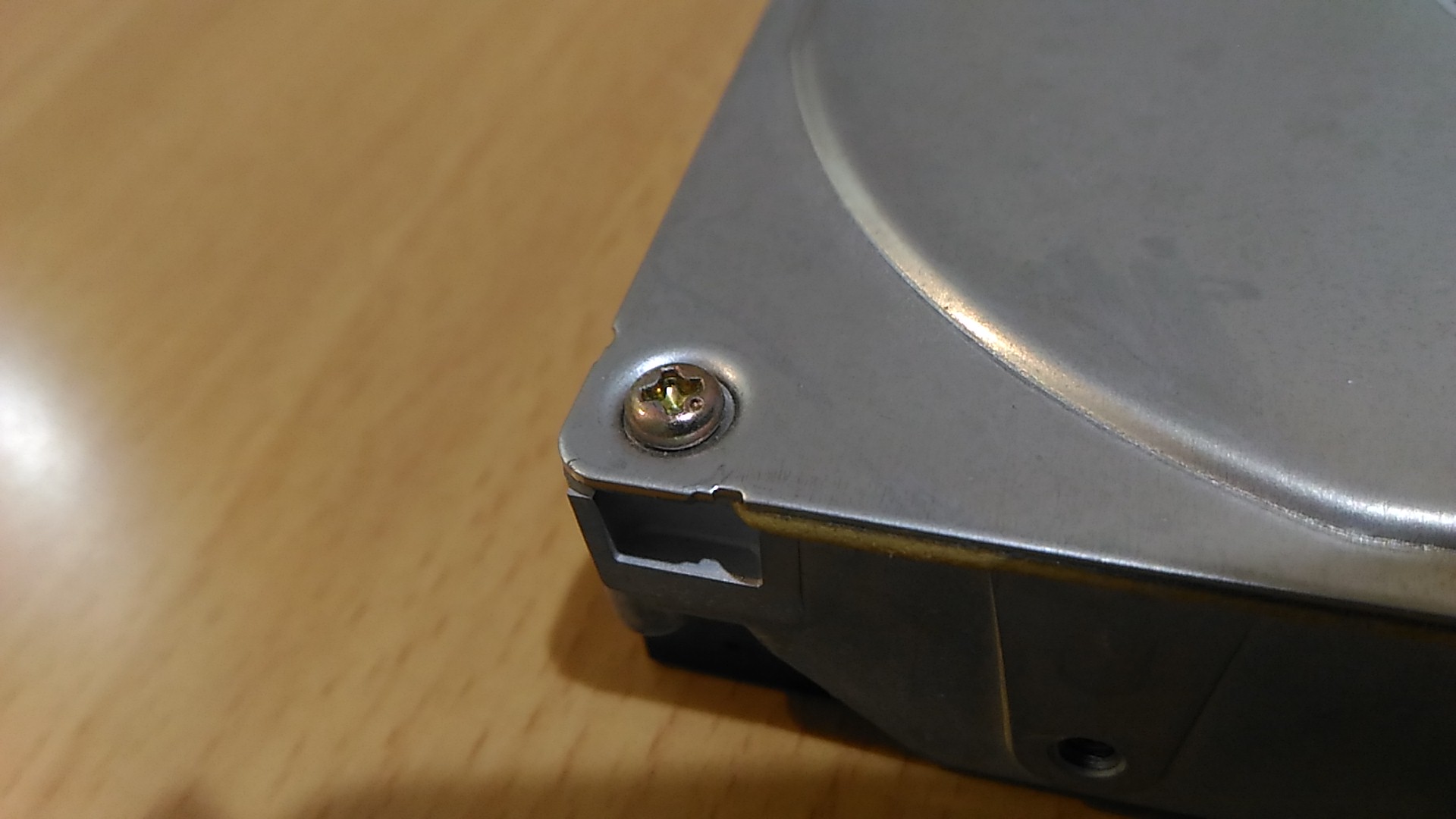

こっちは普通のプラスねじ
no title

93: 名無しさん@おーぷん 2016/11/02(水)19:28:33 ID:Oyx
読めない
no title

95: 名無しさん@おーぷん 2016/11/02(水)19:34:12 ID:Oyx

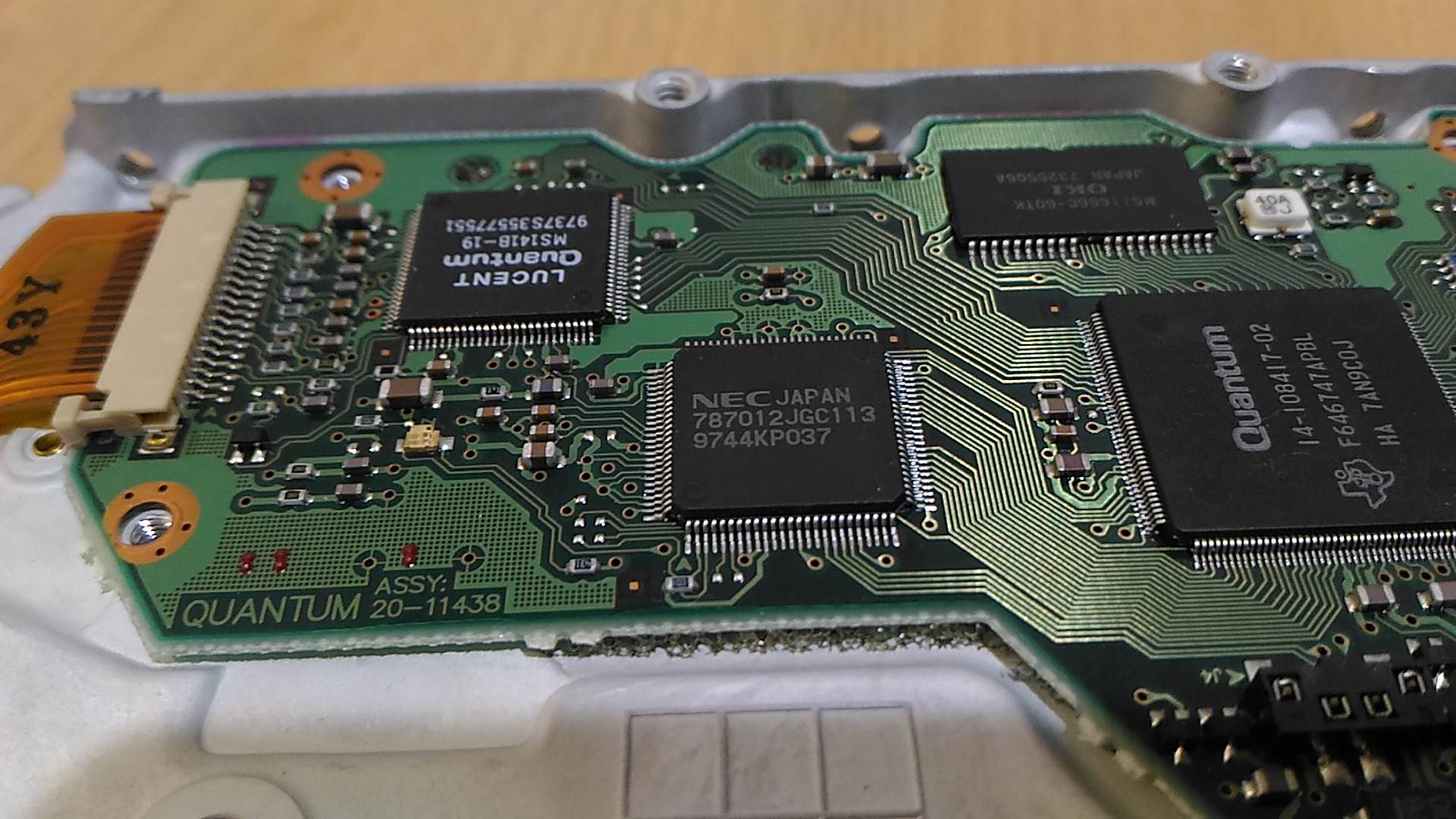

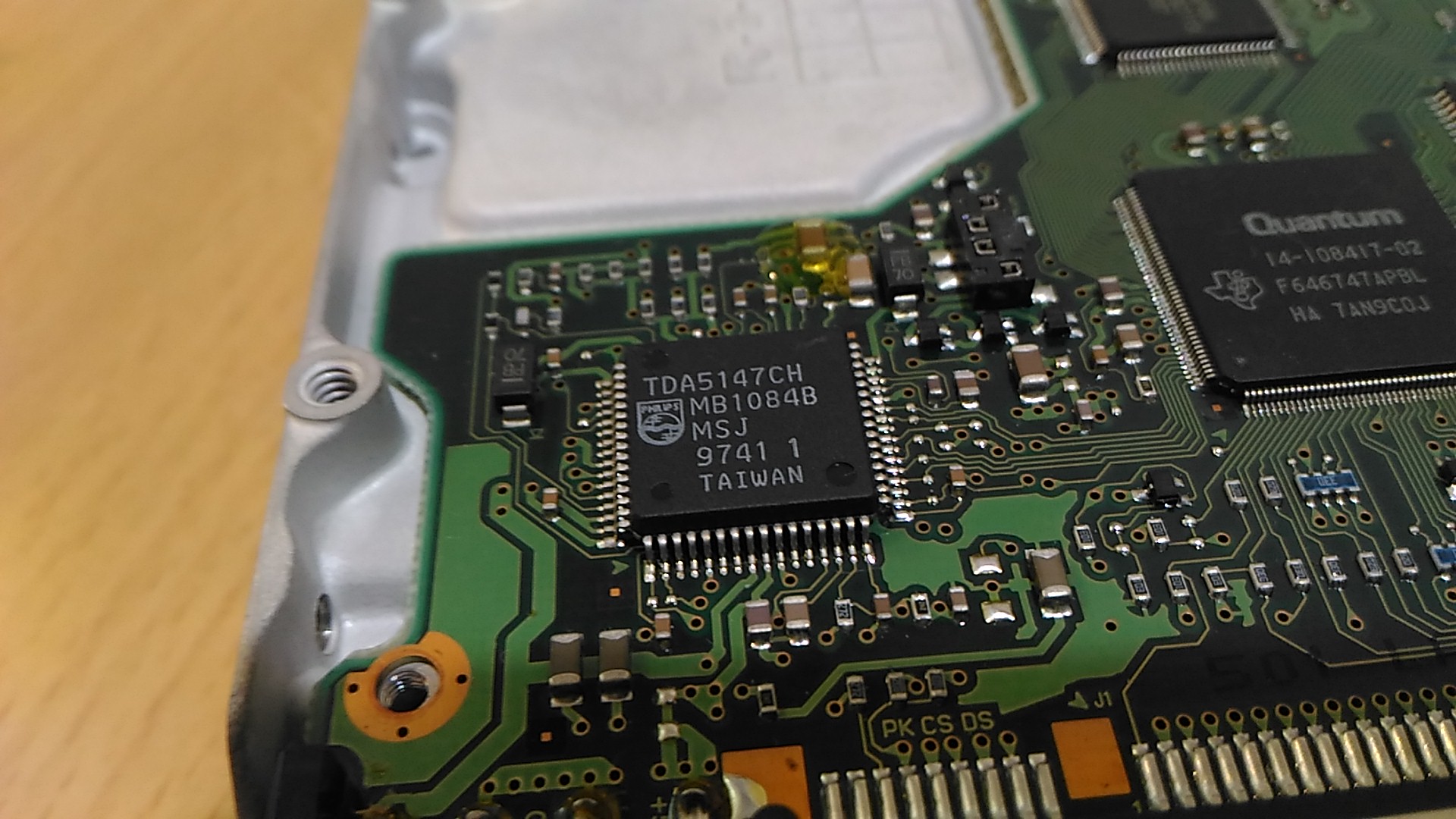

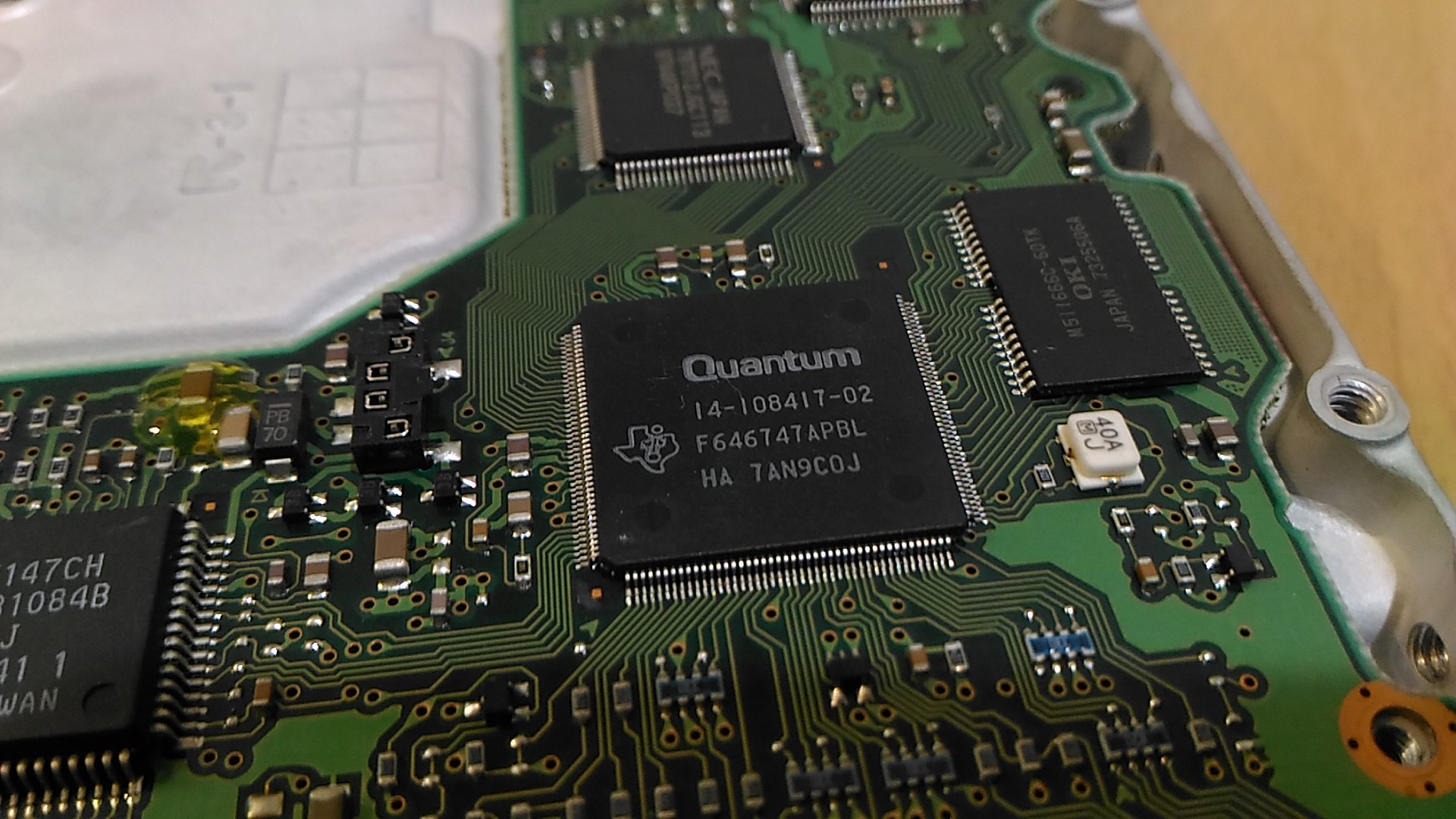

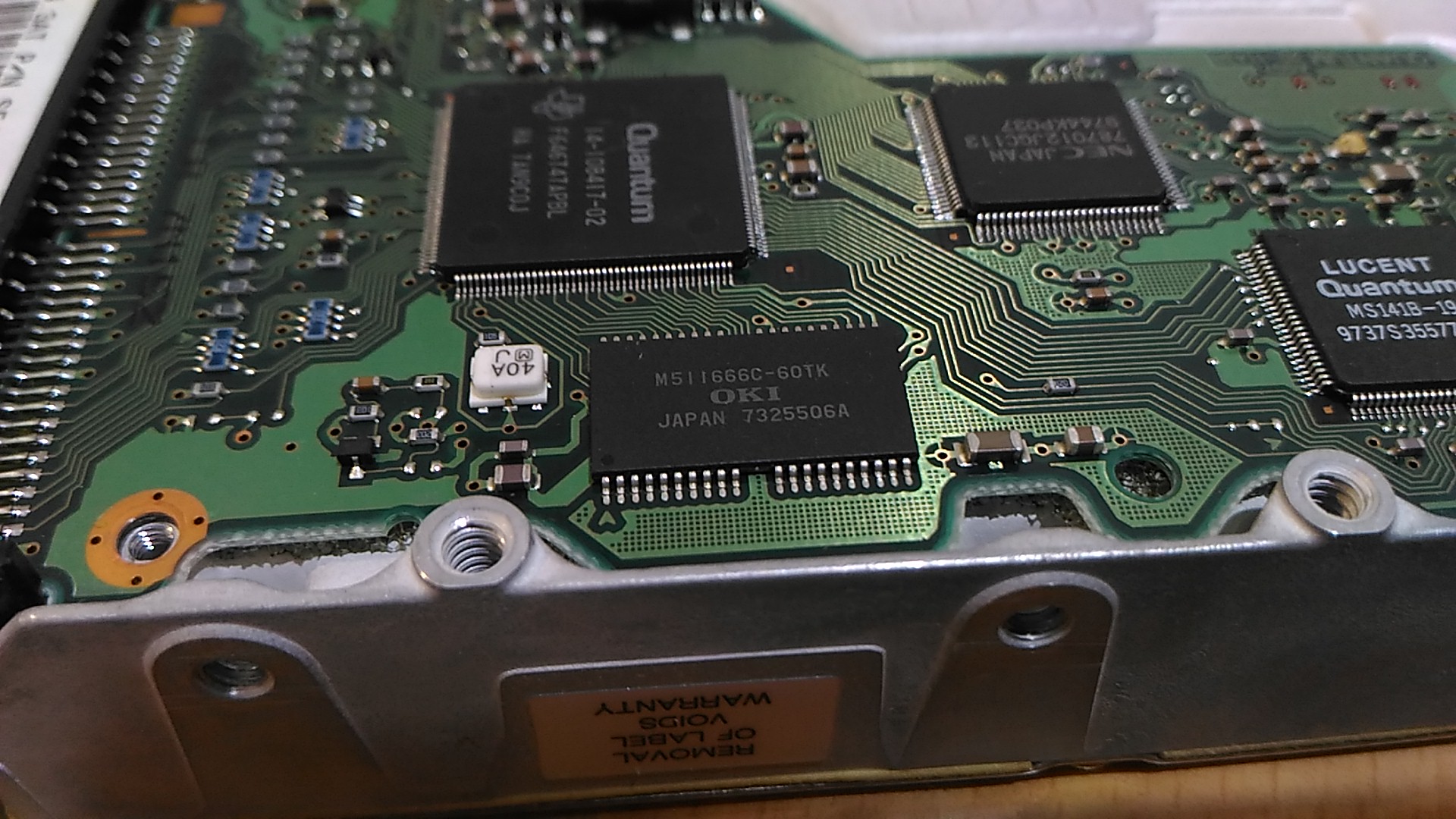

色んなメーカーのチップが使われてます

Phillips
no title

Quantum
no title

沖電気
no title

NEC
no title

97: 名無しさん@おーぷん 2016/11/02(水)19:35:08 ID:9sG
どれにどの役割があるのかもうわかんねえ

99: 名無しさん@おーぷん 2016/11/02(水)19:36:33 ID:Oyx

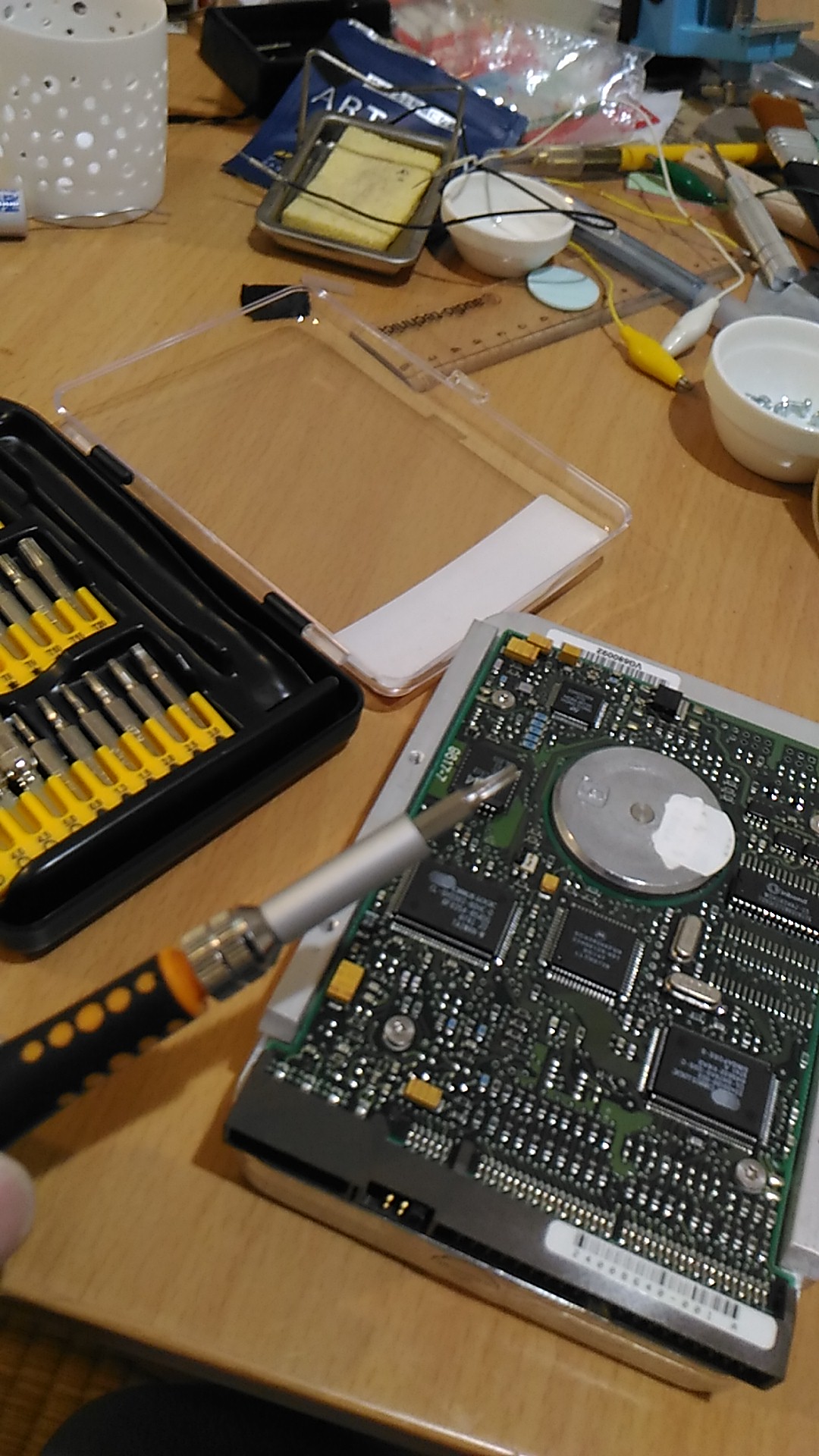

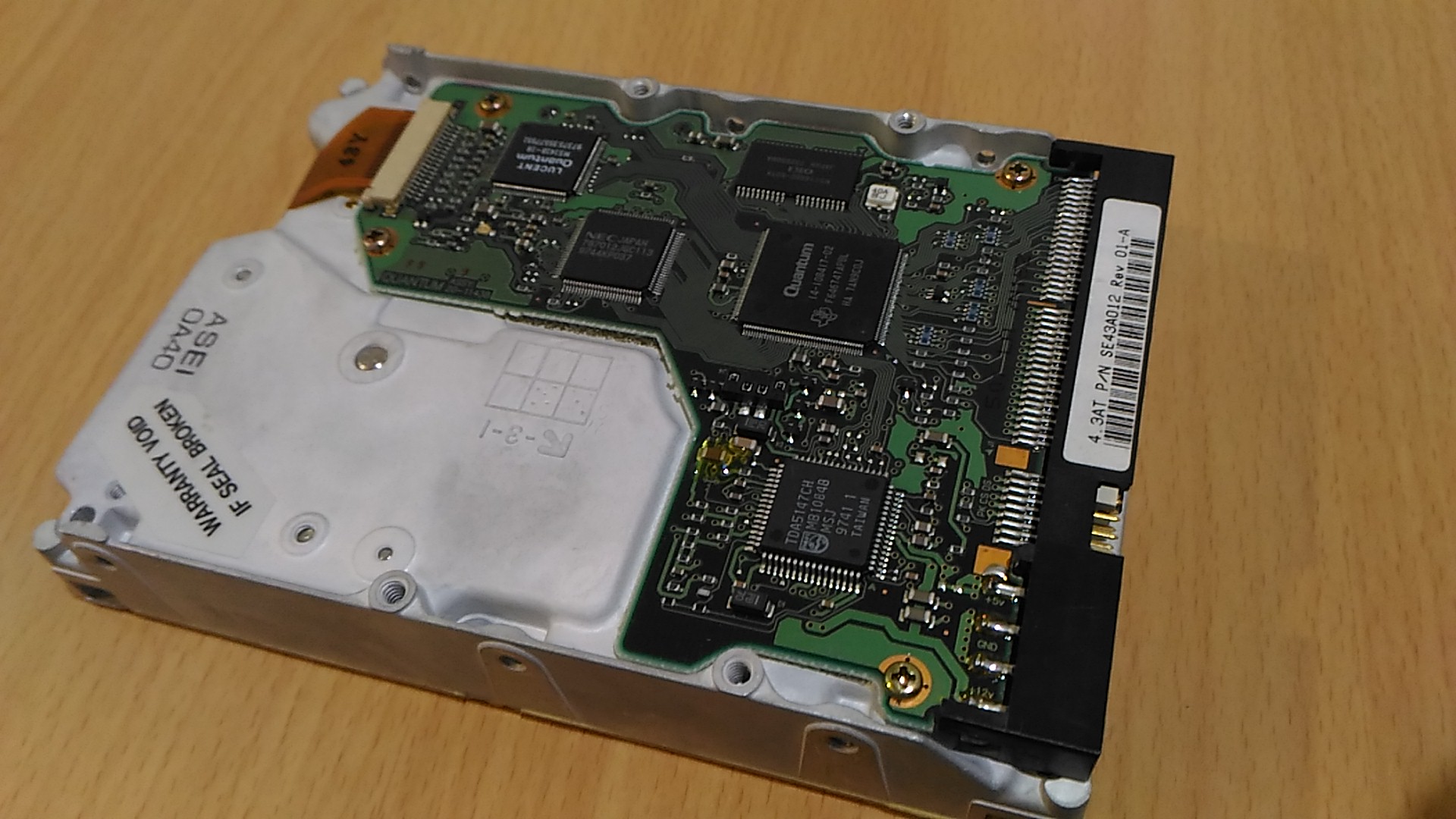

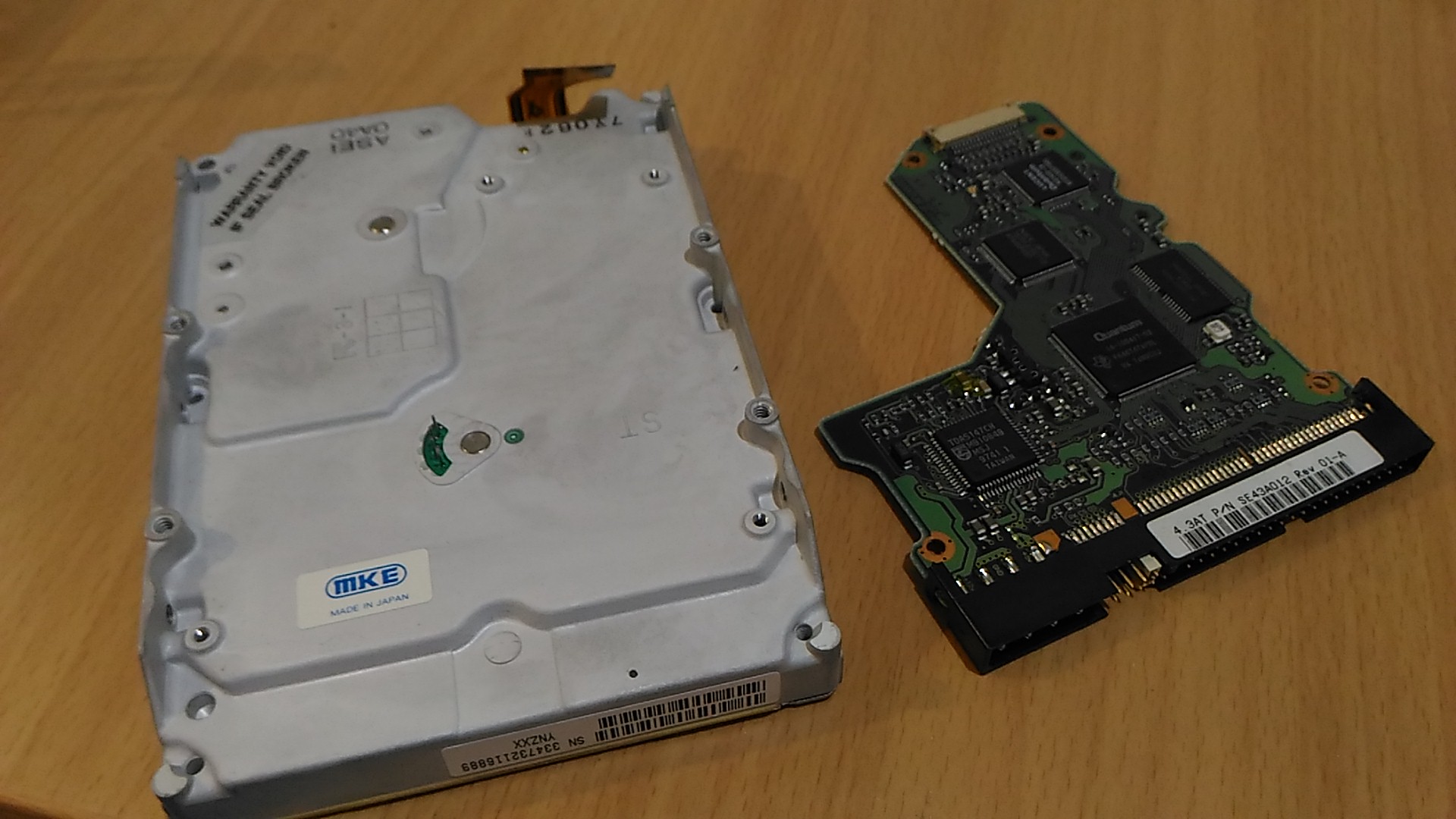

基板外した
no title

101: 名無しさん@おーぷん 2016/11/02(水)19:39:12 ID:Oyx
やべえ、ネジ山なめちゃった
no title


やっぱりトルクスのがいいね

103: 名無しさん@おーぷん 2016/11/02(水)19:43:00 ID:Oyx
Quantumは部品に統一感がないな
no title

いろんなネジを使ってる

105: 名無しさん@おーぷん 2016/11/02(水)19:45:50 ID:agA
素人にはバラさせねぇぞという強い意志を感じる

106: 名無しさん@おーぷん 2016/11/02(水)19:48:22 ID:Oyx
よし!外れた!
no title


プラスねじもなんとか外した

107: 名無しさん@おーぷん 2016/11/02(水)19:50:07 ID:Oyx

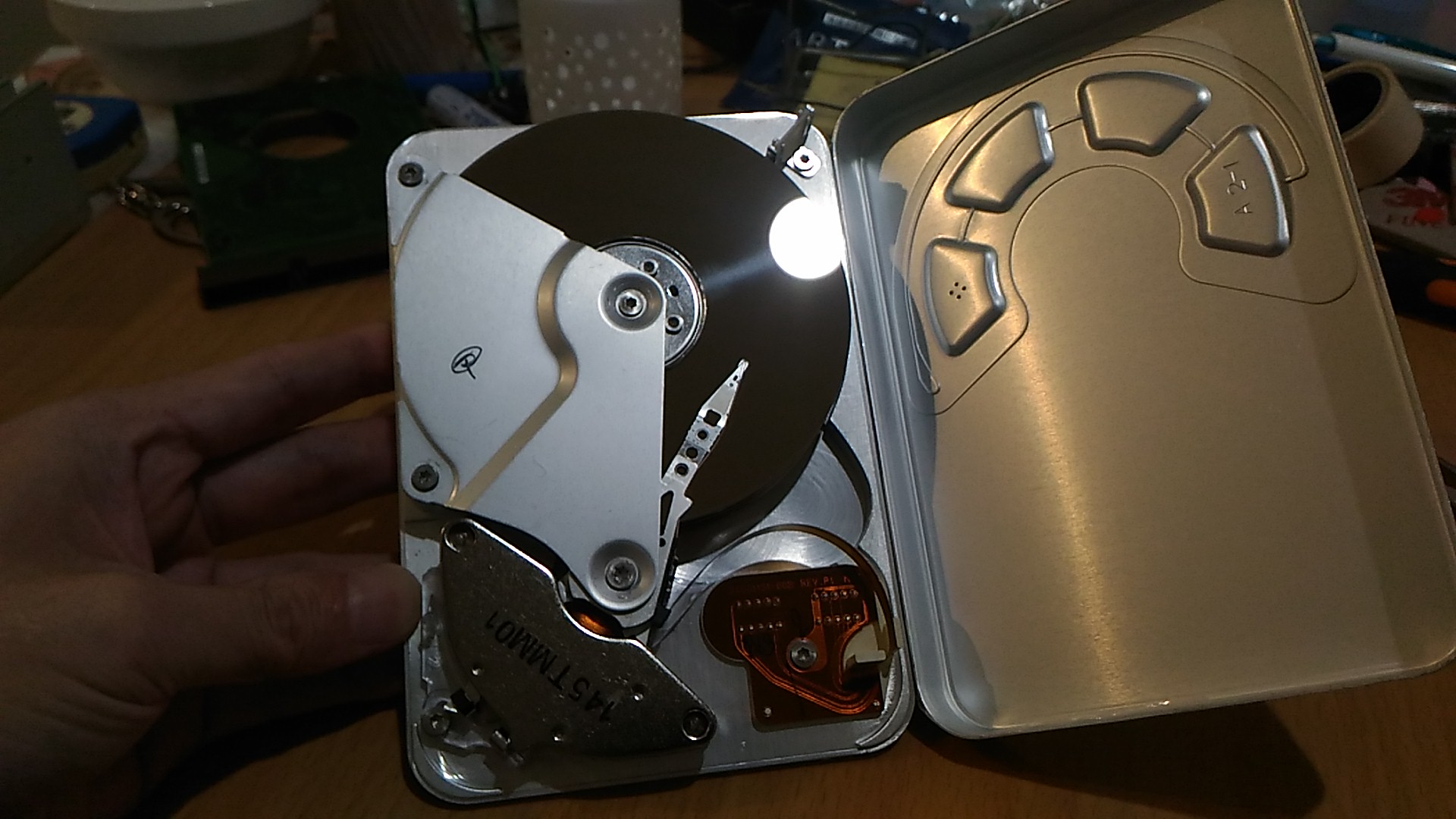

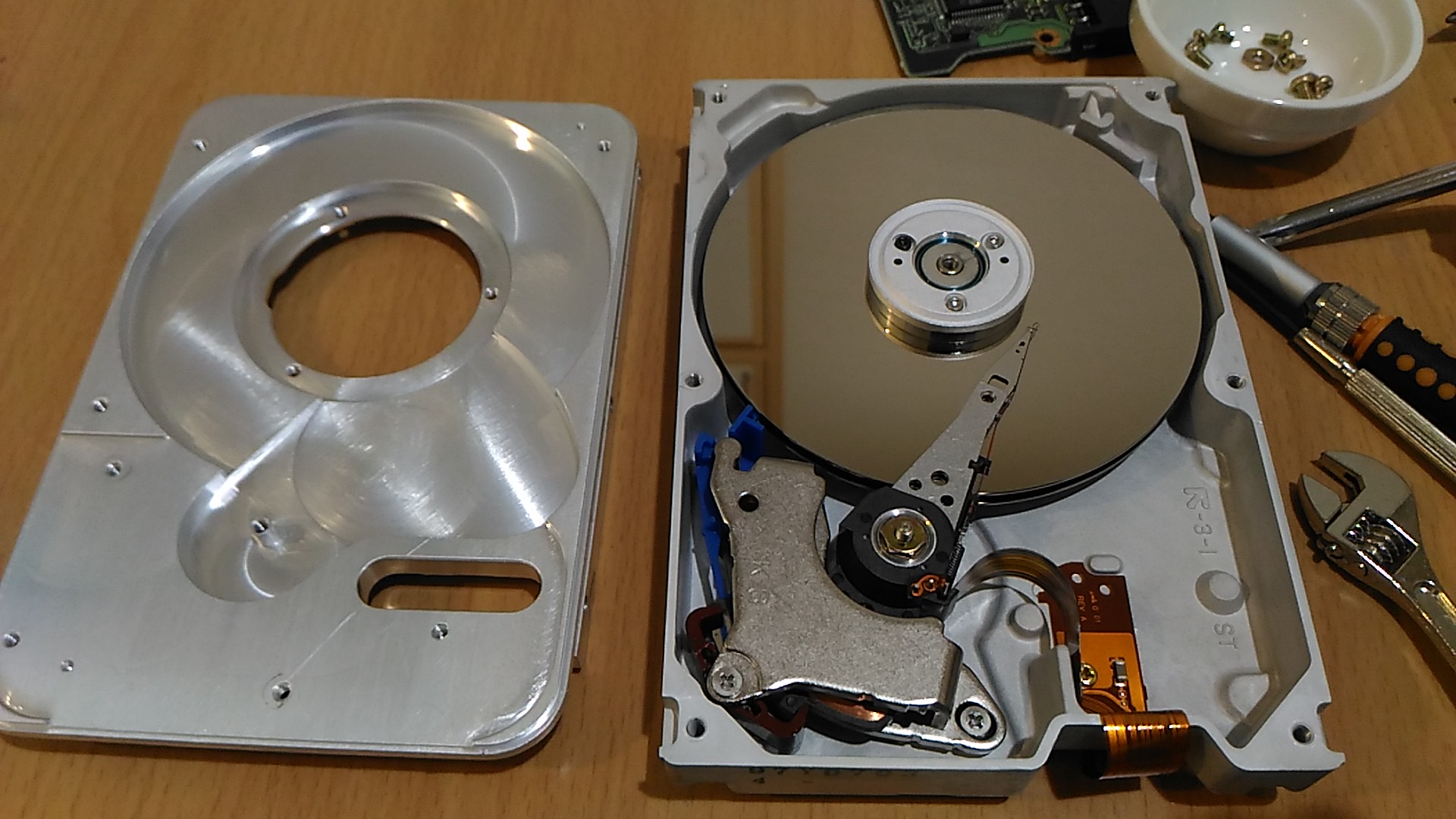

Quantumさん御開帳~
no title

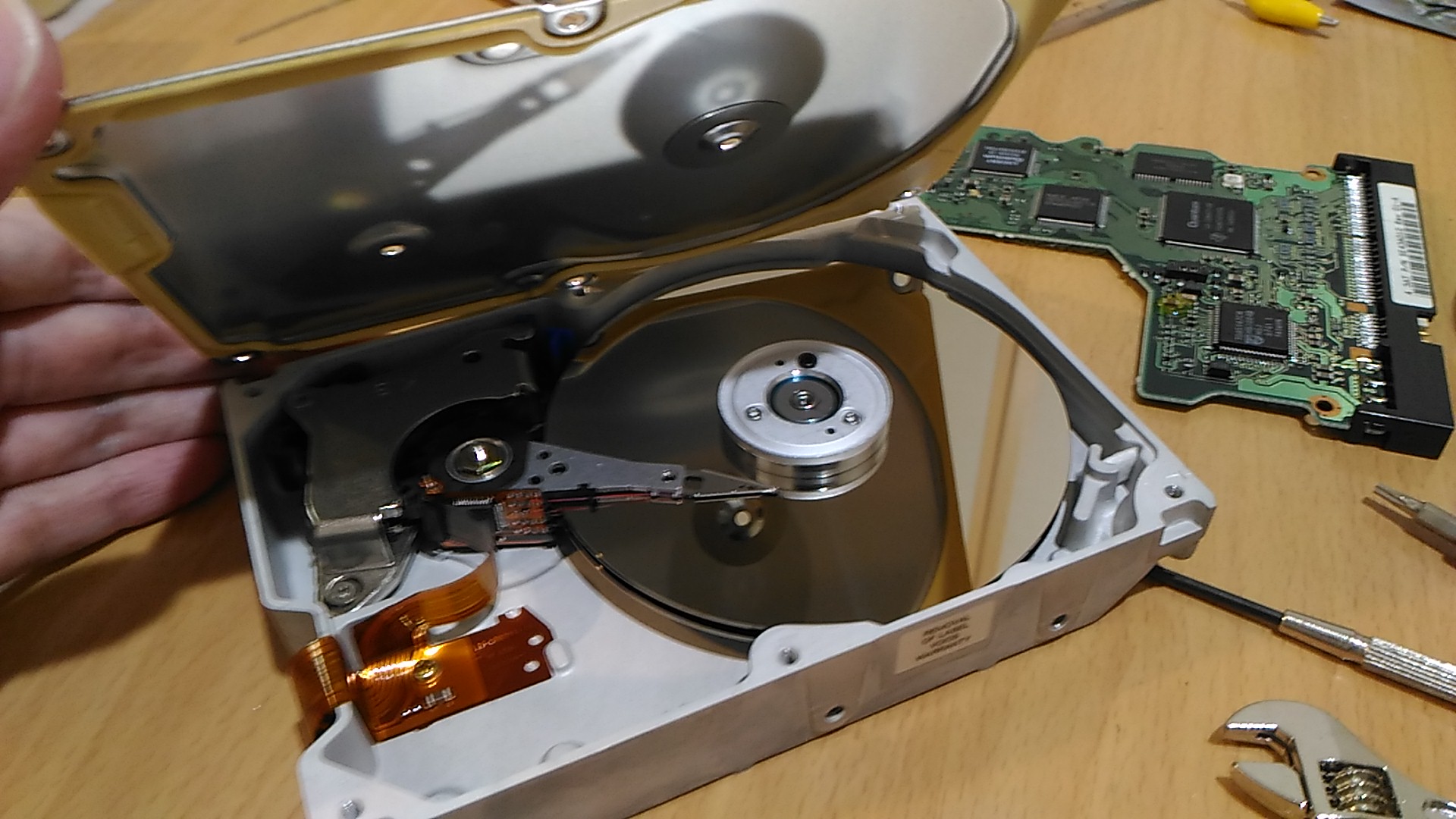

108: 名無しさん@おーぷん 2016/11/02(水)19:52:51 ID:Oyx
seagateとは造りが違うな
no title

左がseagate

109: 名無しさん@おーぷん 2016/11/02(水)19:56:02 ID:Oyx

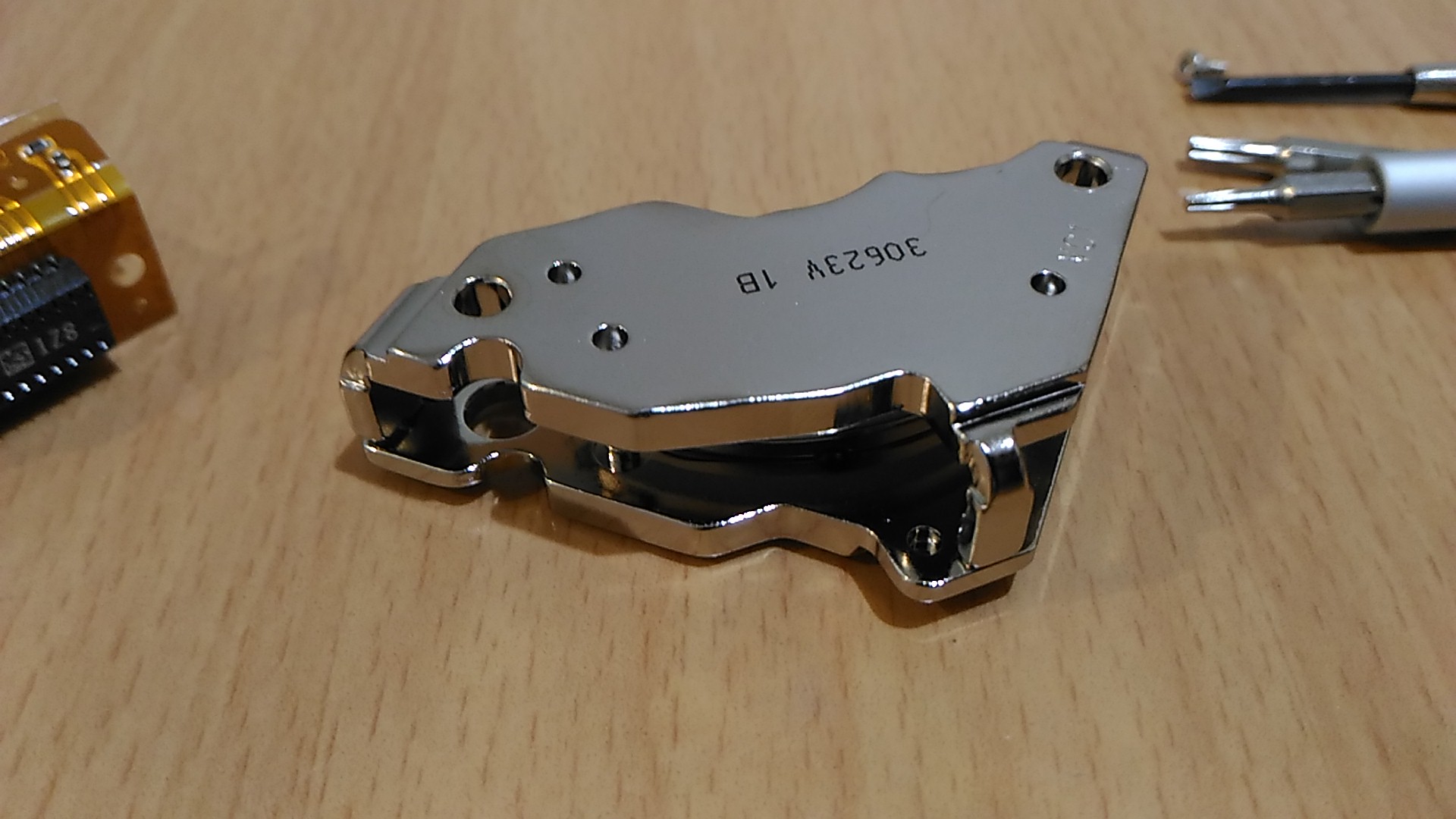

上の磁石
no title

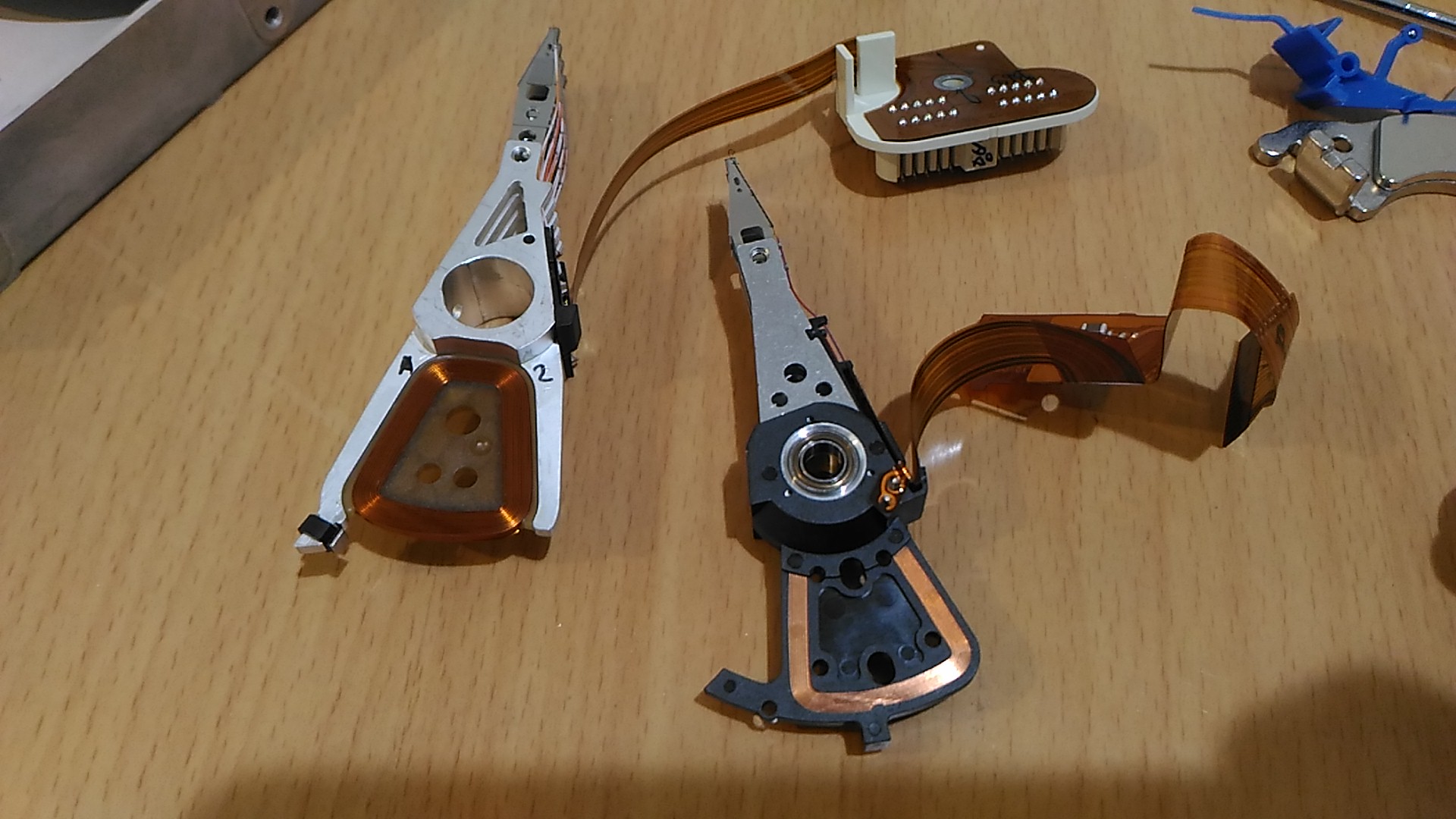

110: 名無しさん@おーぷん 2016/11/02(水)20:00:08 ID:Oyx

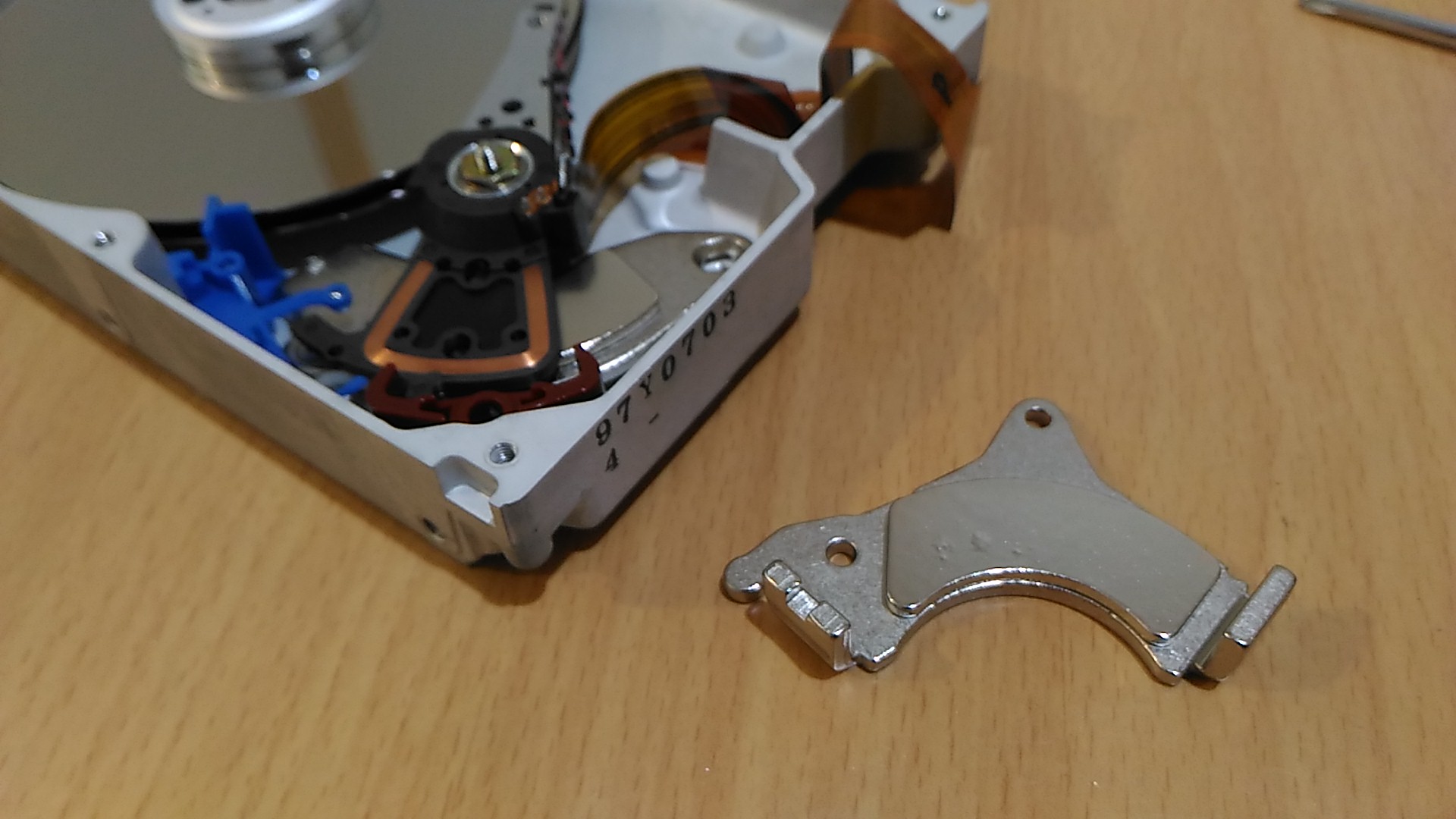

ヘッドはseagateと大体同じ構造
no title

no title

115: 名無しさん@おーぷん 2016/11/02(水)20:07:32 ID:Oyx
Quantumはここまでしかバラせなかった!
no title

116: 名無しさん@おーぷん 2016/11/02(水)20:12:50 ID:Oyx

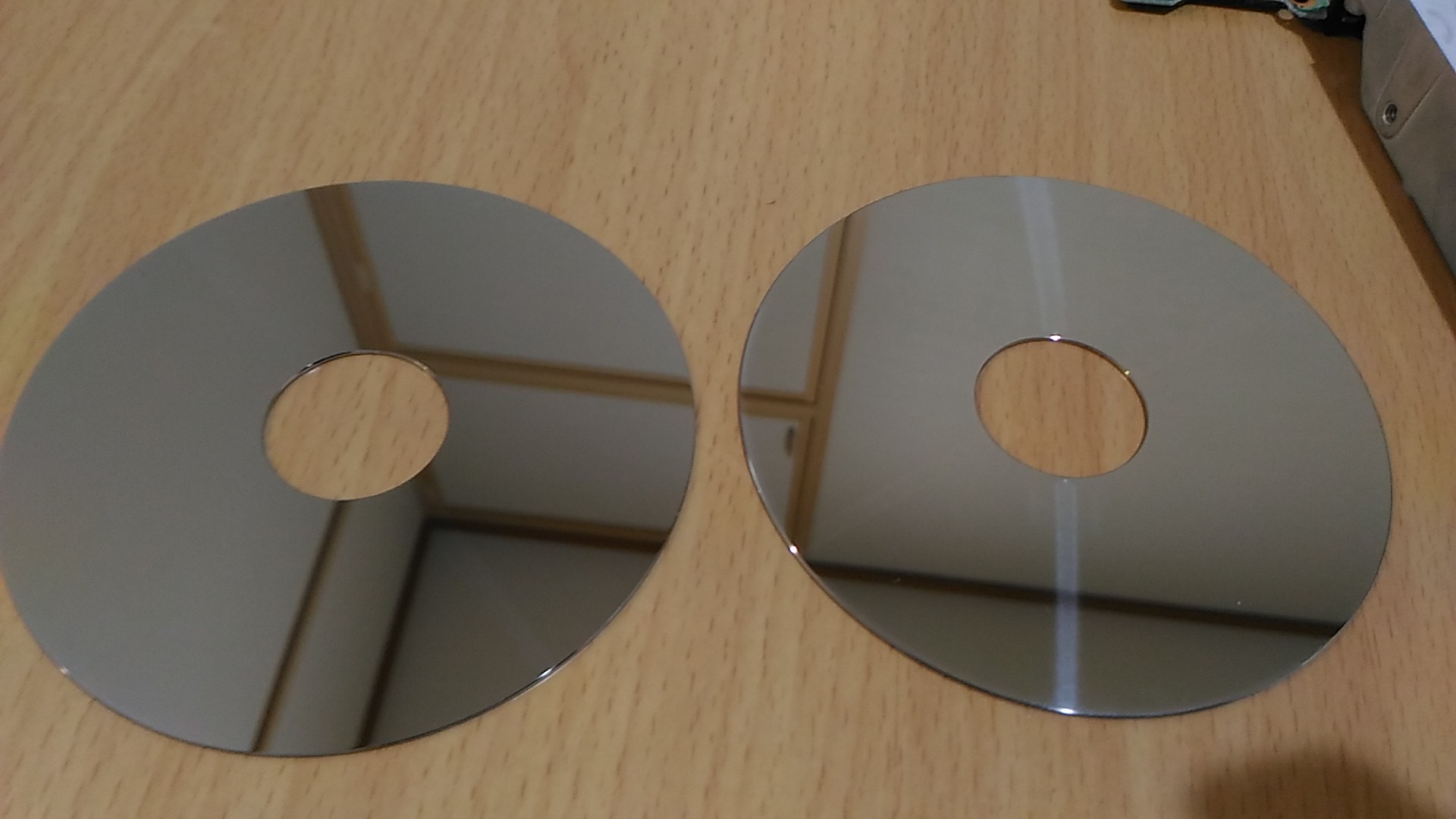

円盤の大きさは両社とも全く同じだった

左がQuantum、右がseagate
no title


でもね、よーく見ると、seagateの方は擦り傷がいっぱい付いてる
no title


こういうところなんだな、寿命の違いは

121: 名無しさん@おーぷん 2016/11/02(水)20:21:37 ID:Oyx
よし、ご要望に応えるべく、次行くぜ!

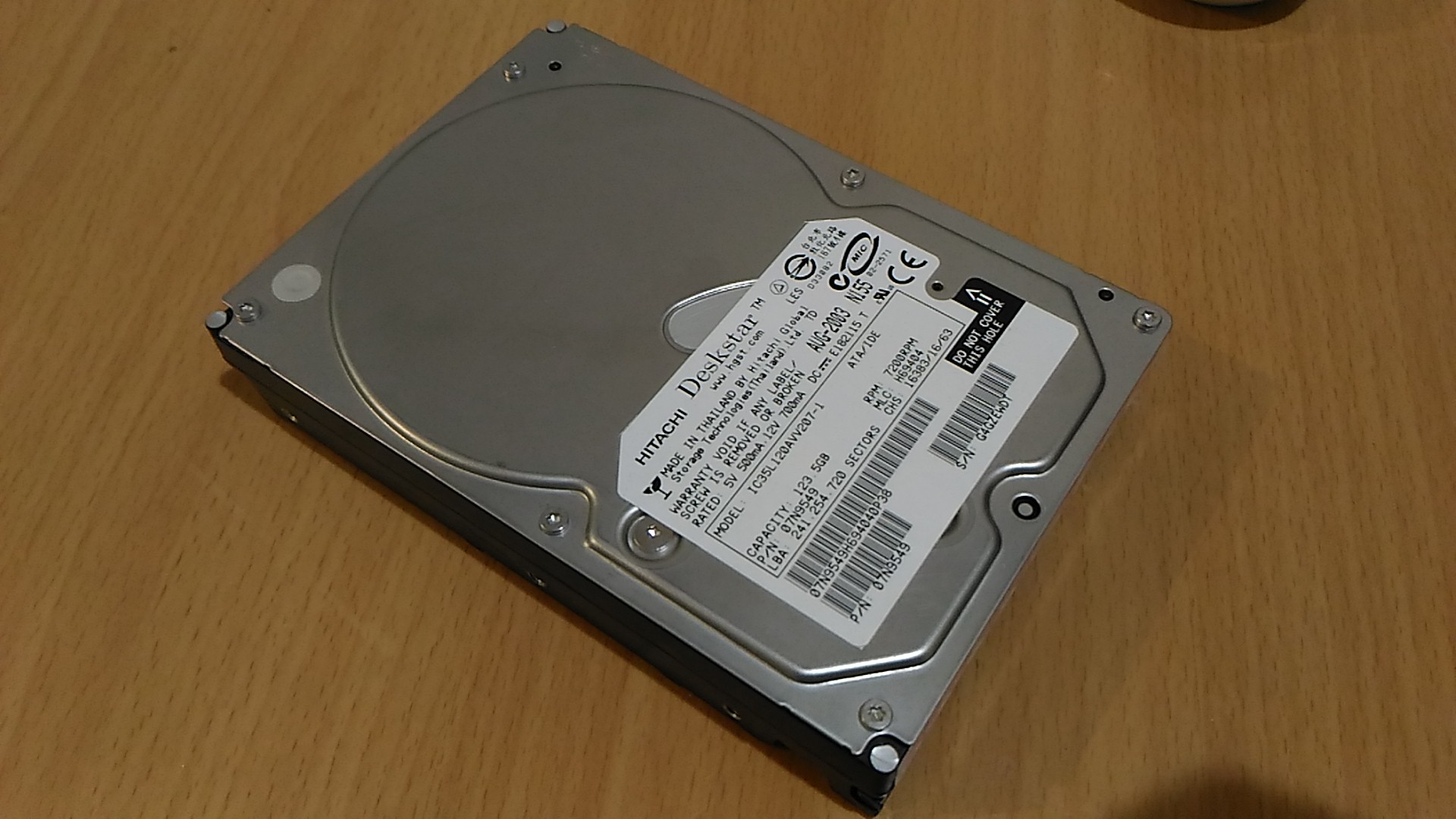

お待ちかね、HGST 120GB!
no title

122: 名無しさん@おーぷん 2016/11/02(水)20:23:02 ID:aU6
おおー

123: 名無しさん@おーぷん 2016/11/02(水)20:25:50 ID:Oyx

no title

HGSTは格好いいねぇ・・・

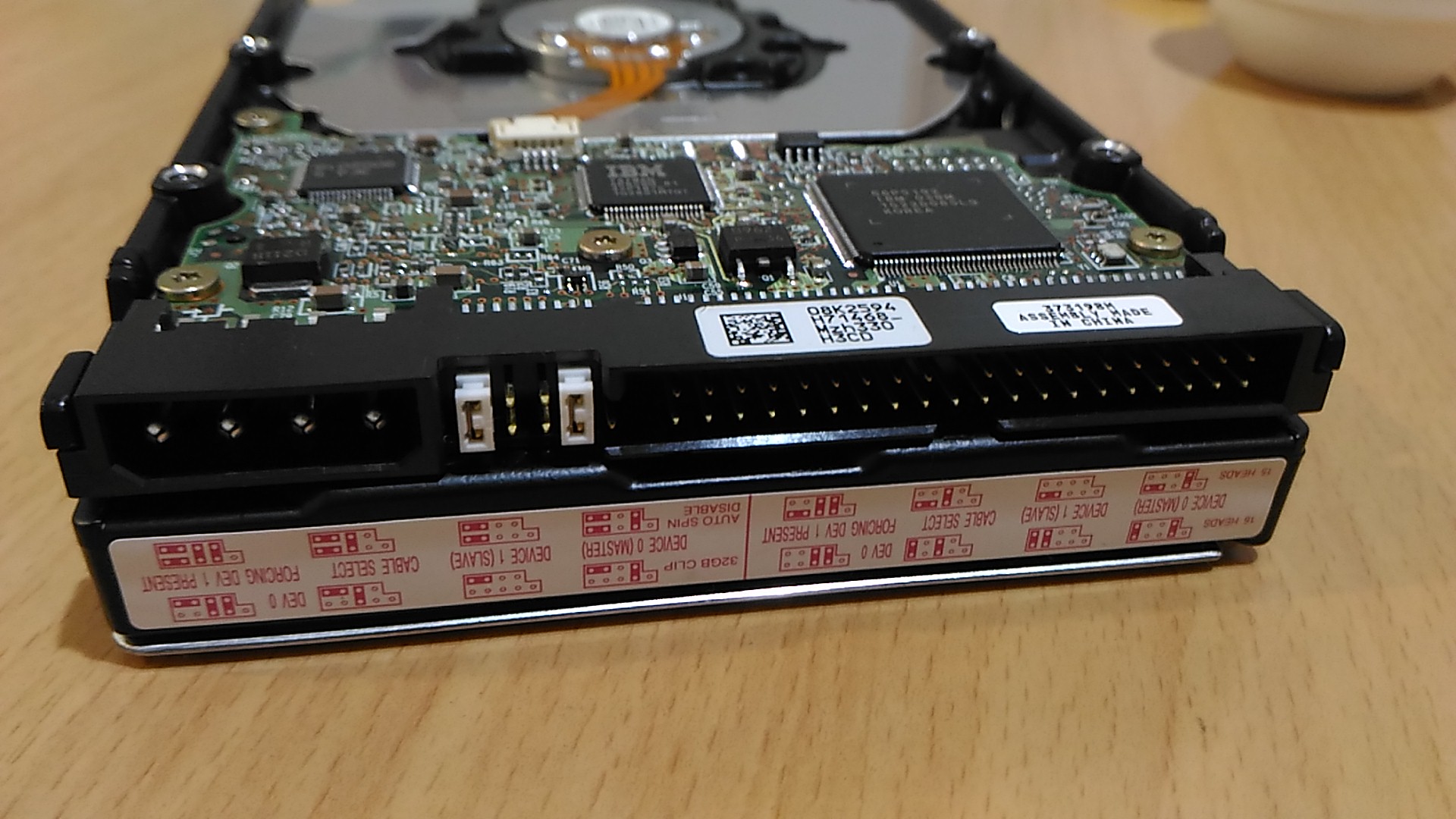

だが、いにしえのパラレルATA ww
no title

126: 名無しさん@おーぷん 2016/11/02(水)20:31:04 ID:Oyx

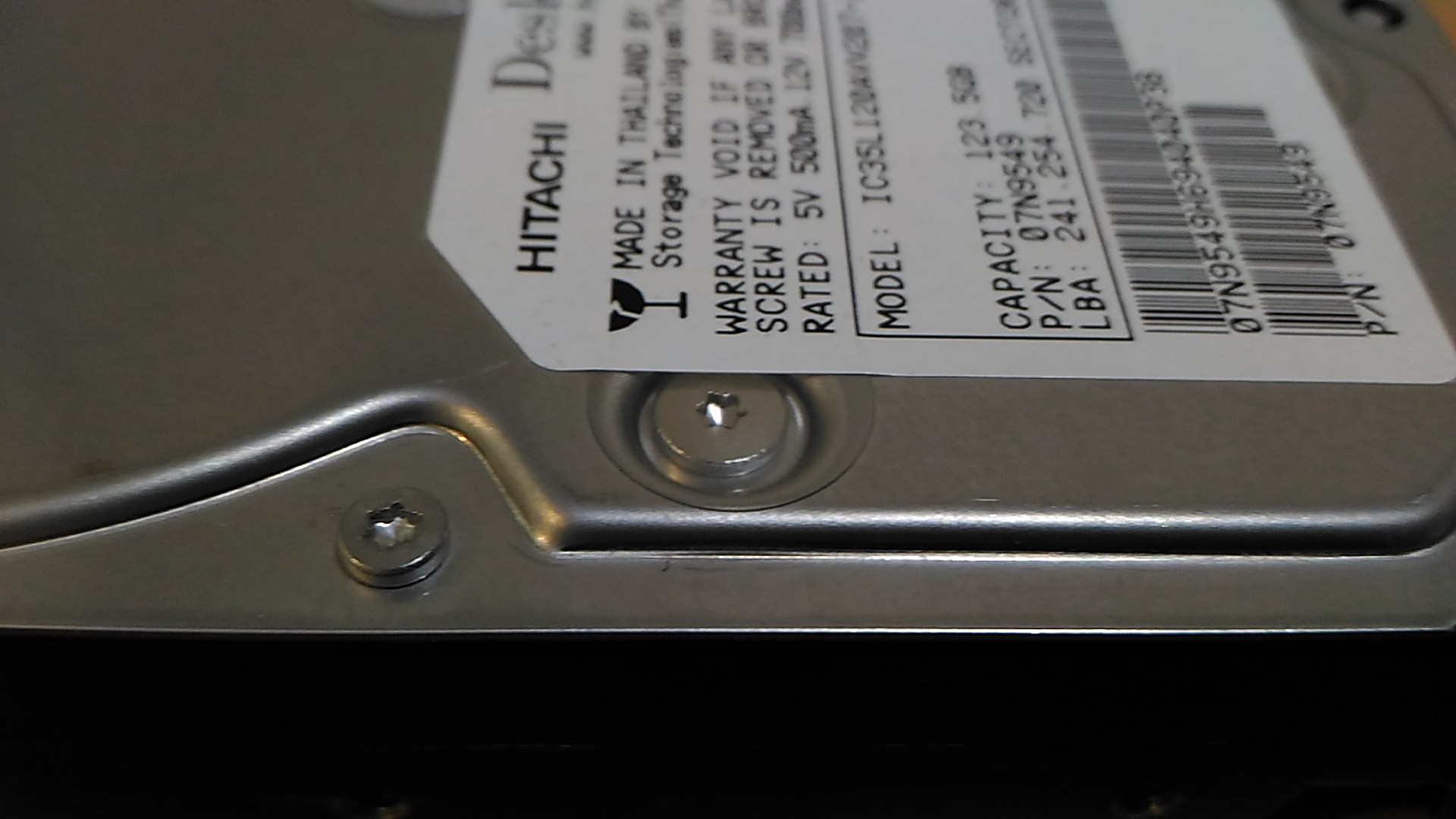

基板取らずに蓋いくぞ

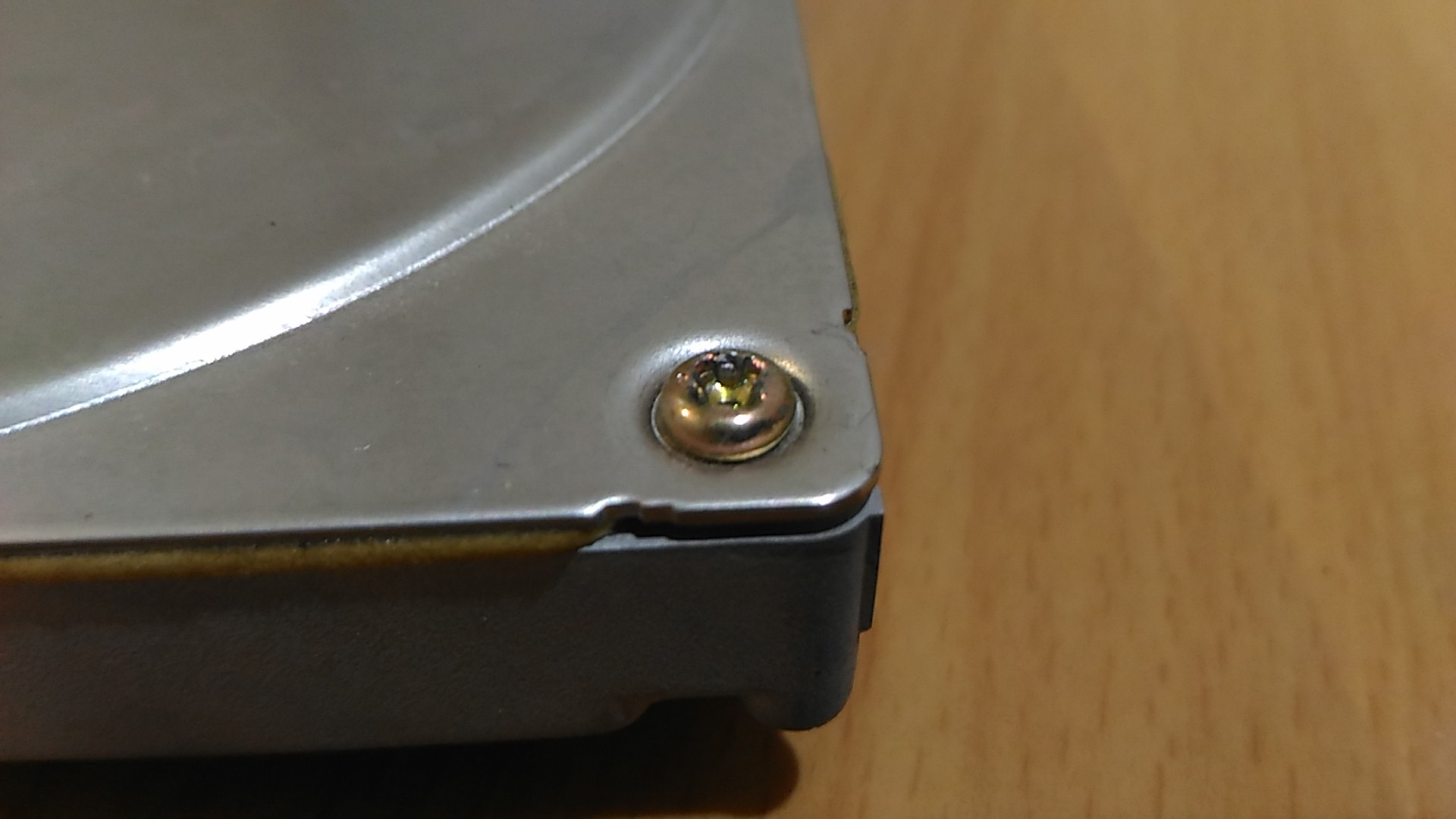

HGSTはトルクスねじ
no title

128: 名無しさん@おーぷん 2016/11/02(水)20:34:57 ID:Oyx
ネジ多いからちょっとまってて

129: 名無しさん@おーぷん 2016/11/02(水)20:37:50 ID:Oyx
はいきました!

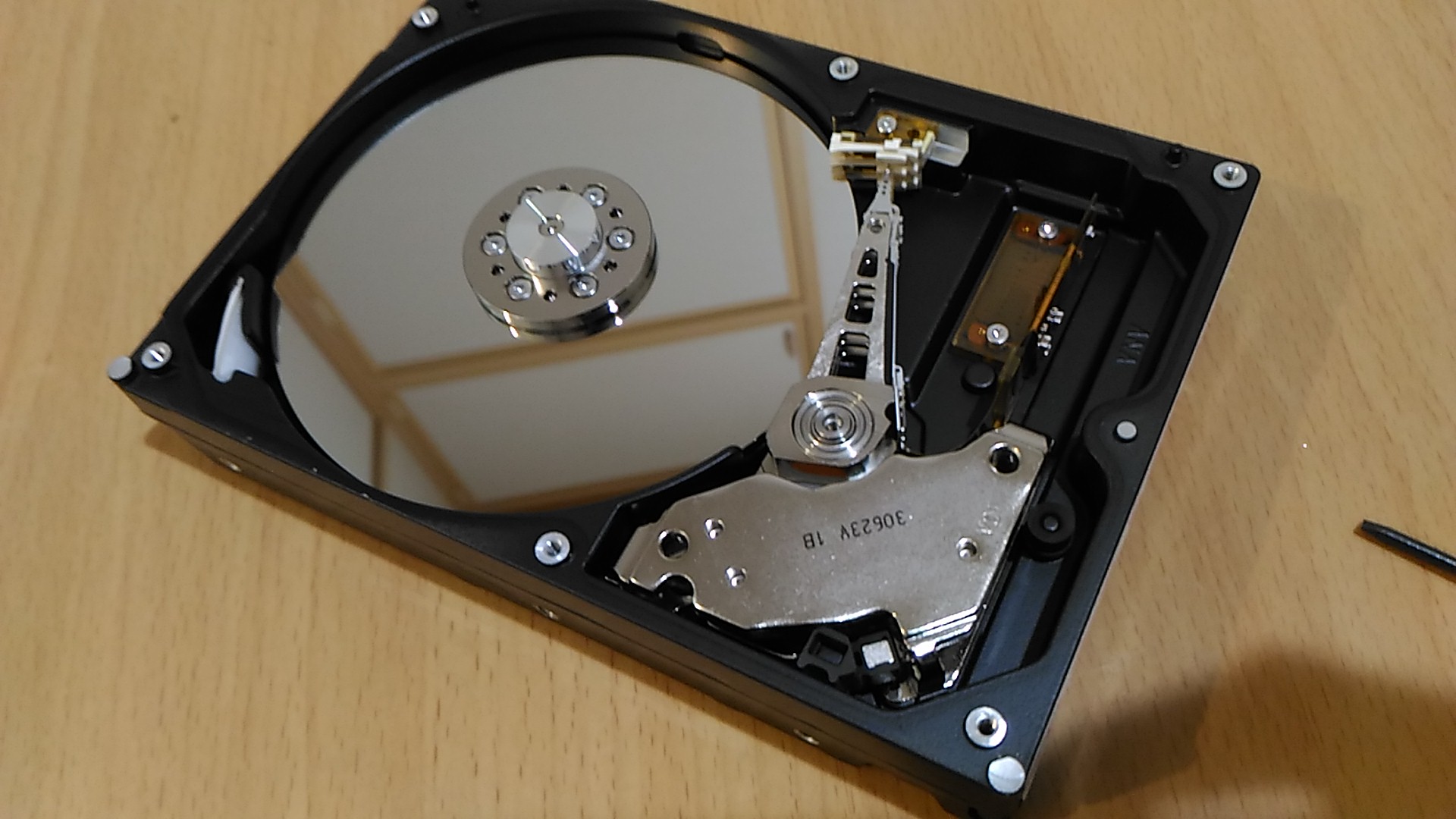

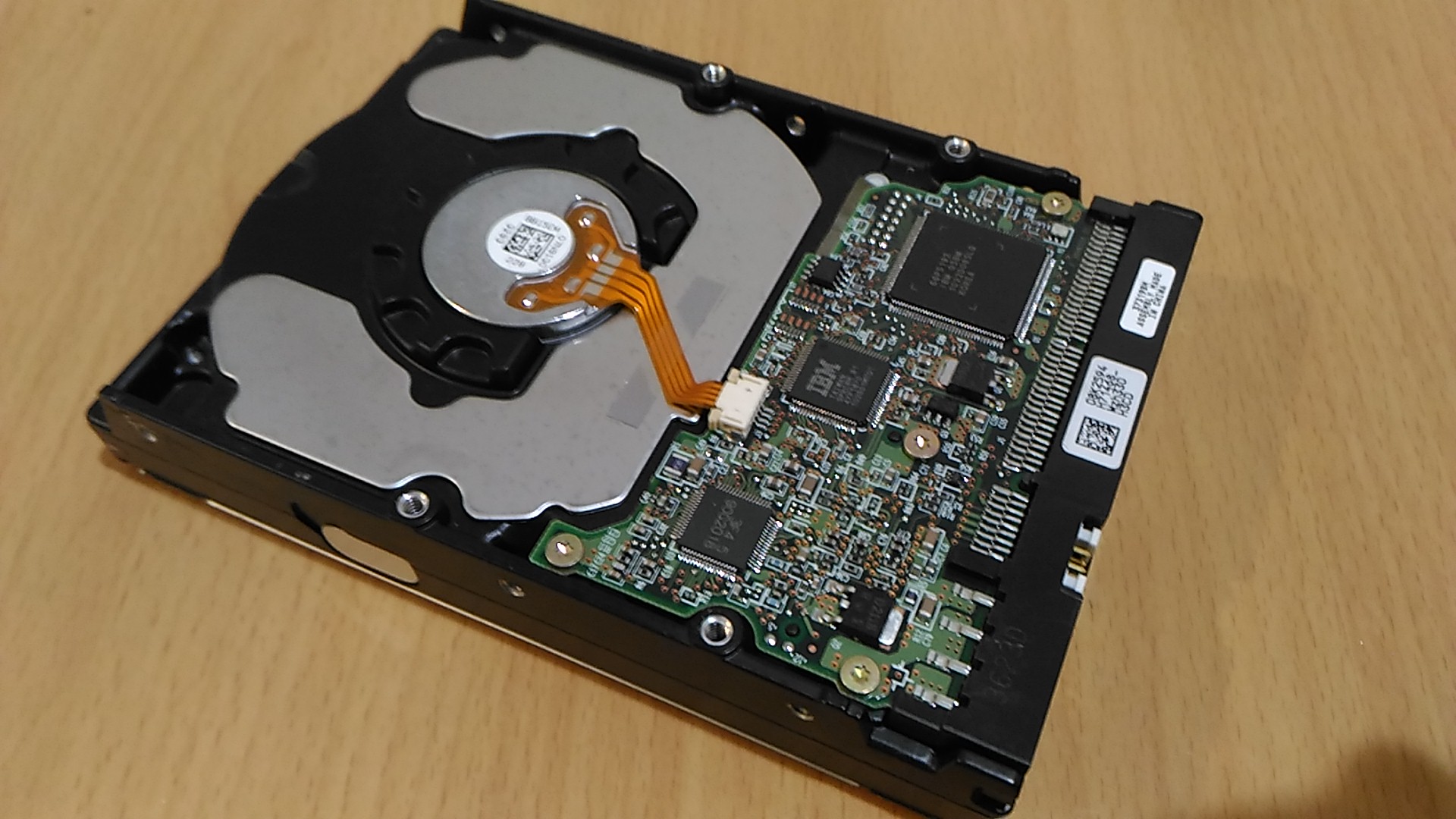

HGSTの中身~
no title

130: 名無しさん@おーぷん 2016/11/02(水)20:39:26 ID:Oyx

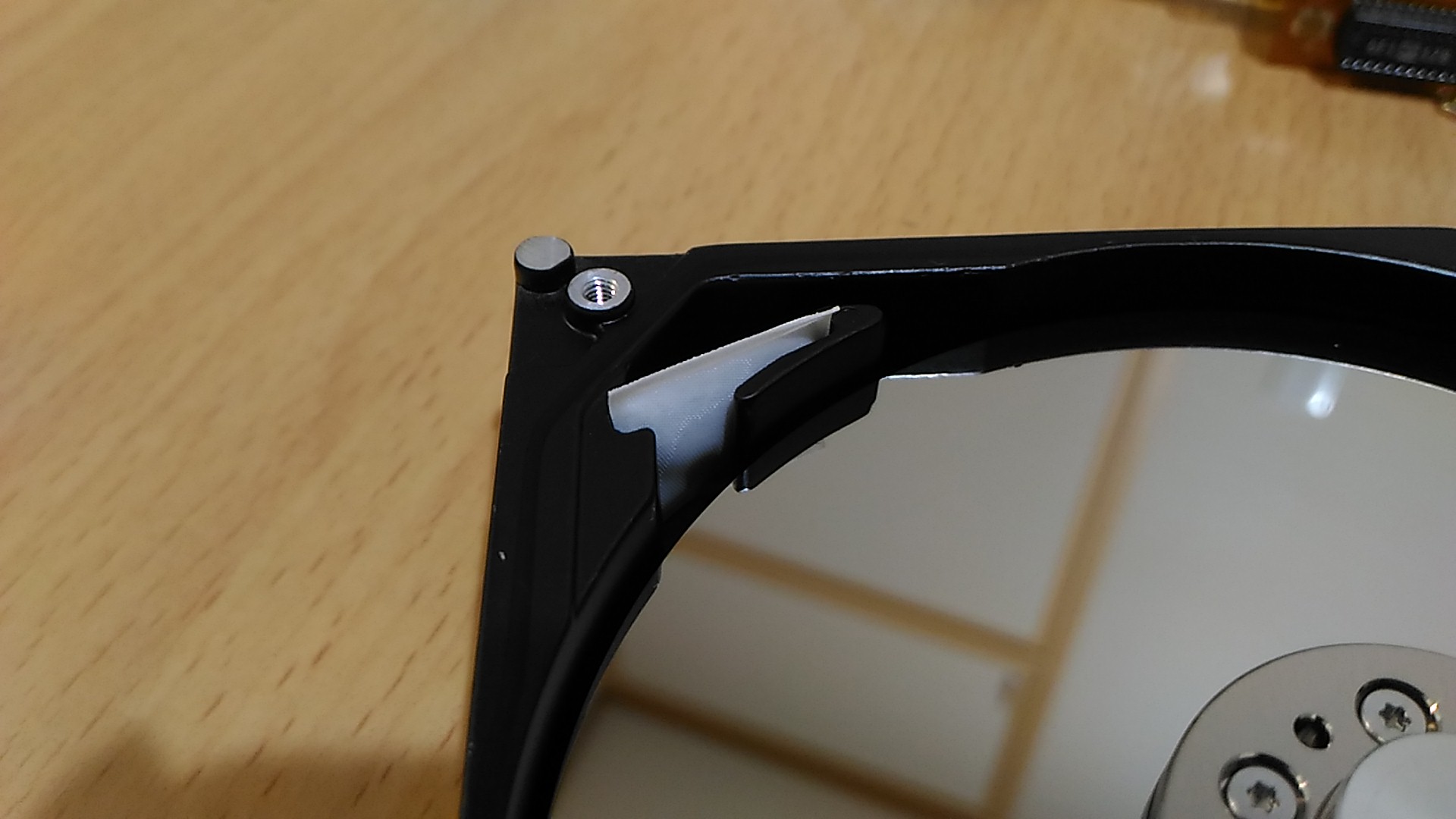

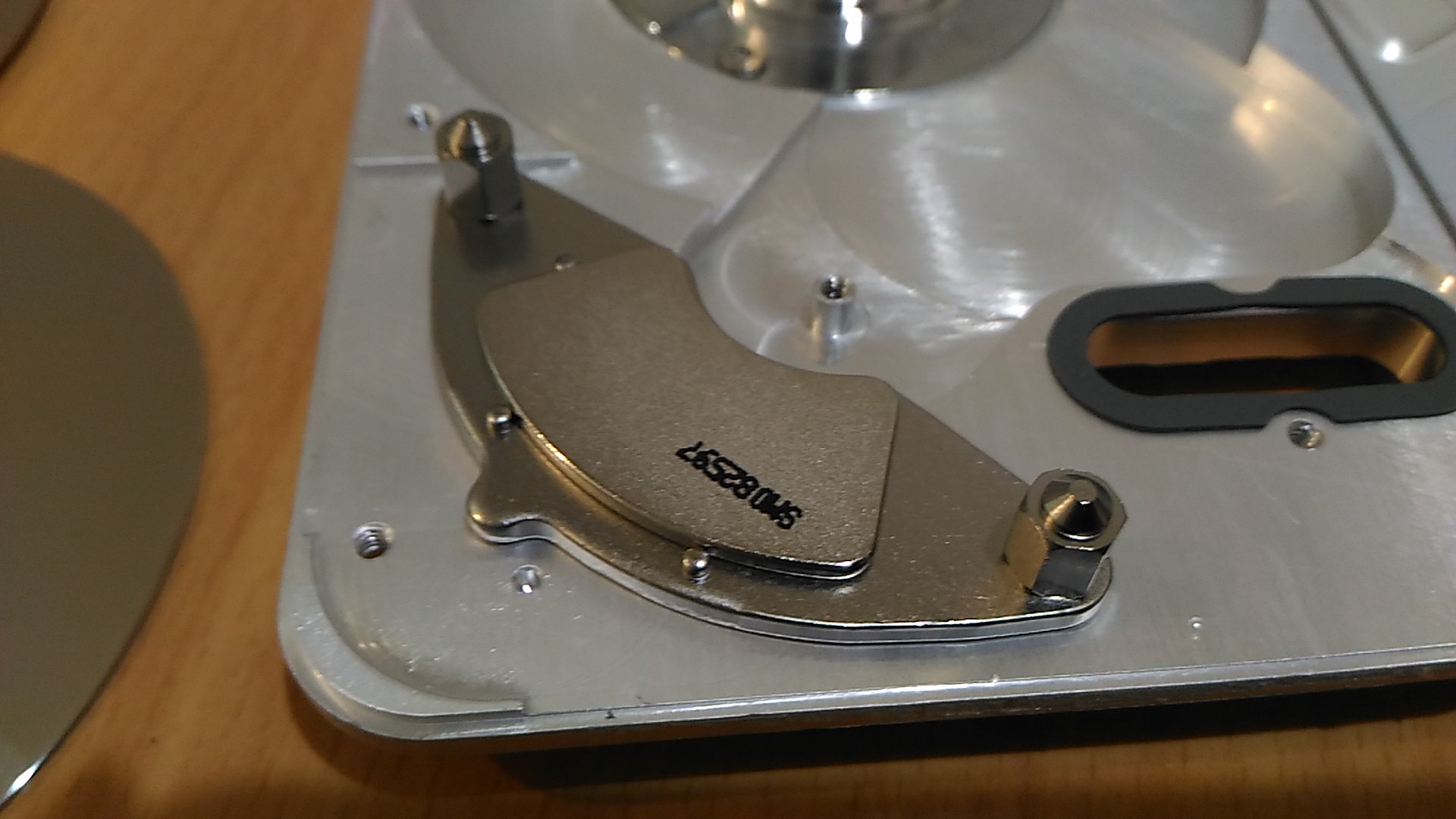

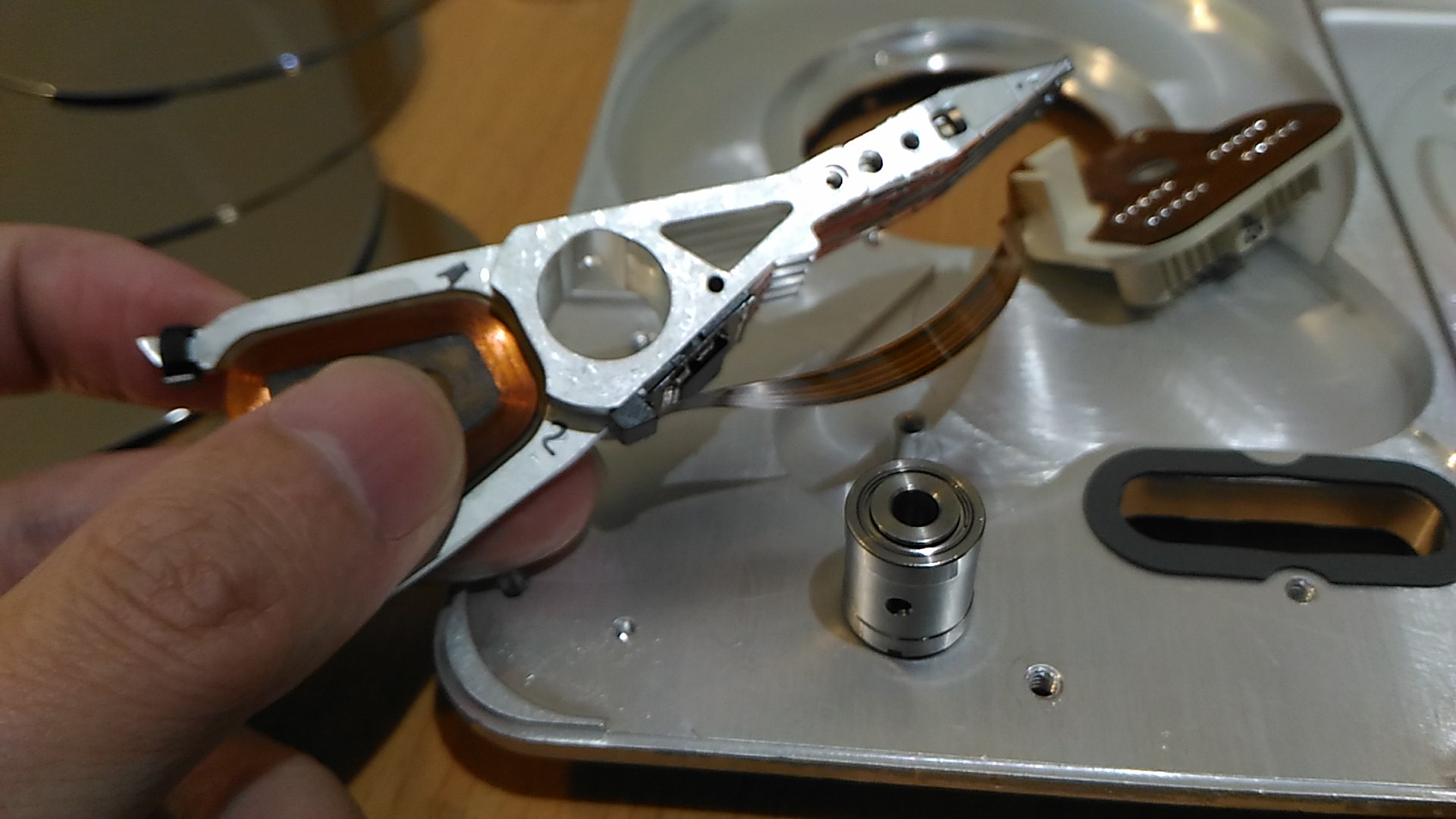

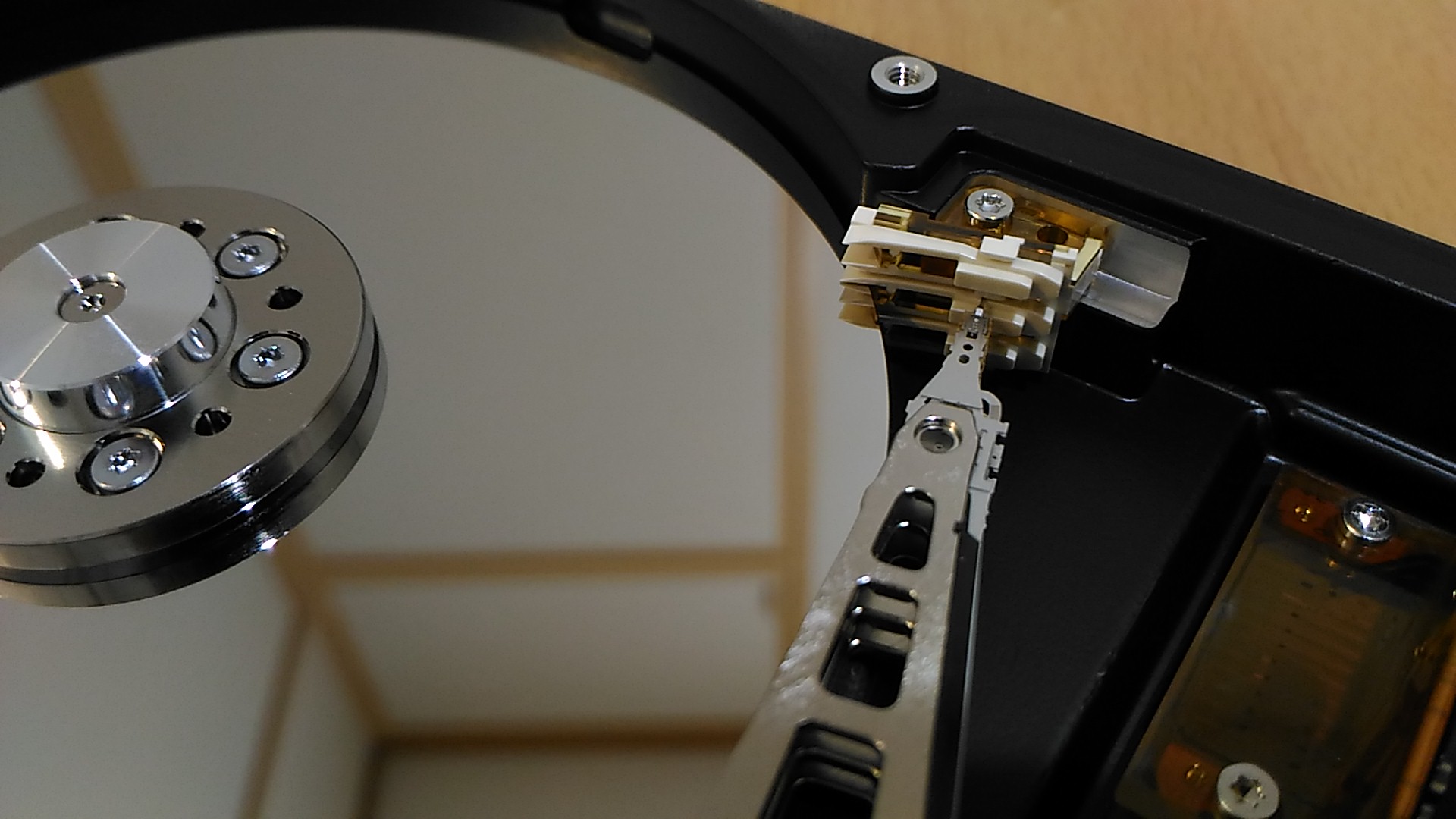

注目すべきは、先の2社には無かったヘッドの待避機構
no title

147: 名無しさん@おーぷん 2016/11/02(水)20:53:52 ID:Oyx

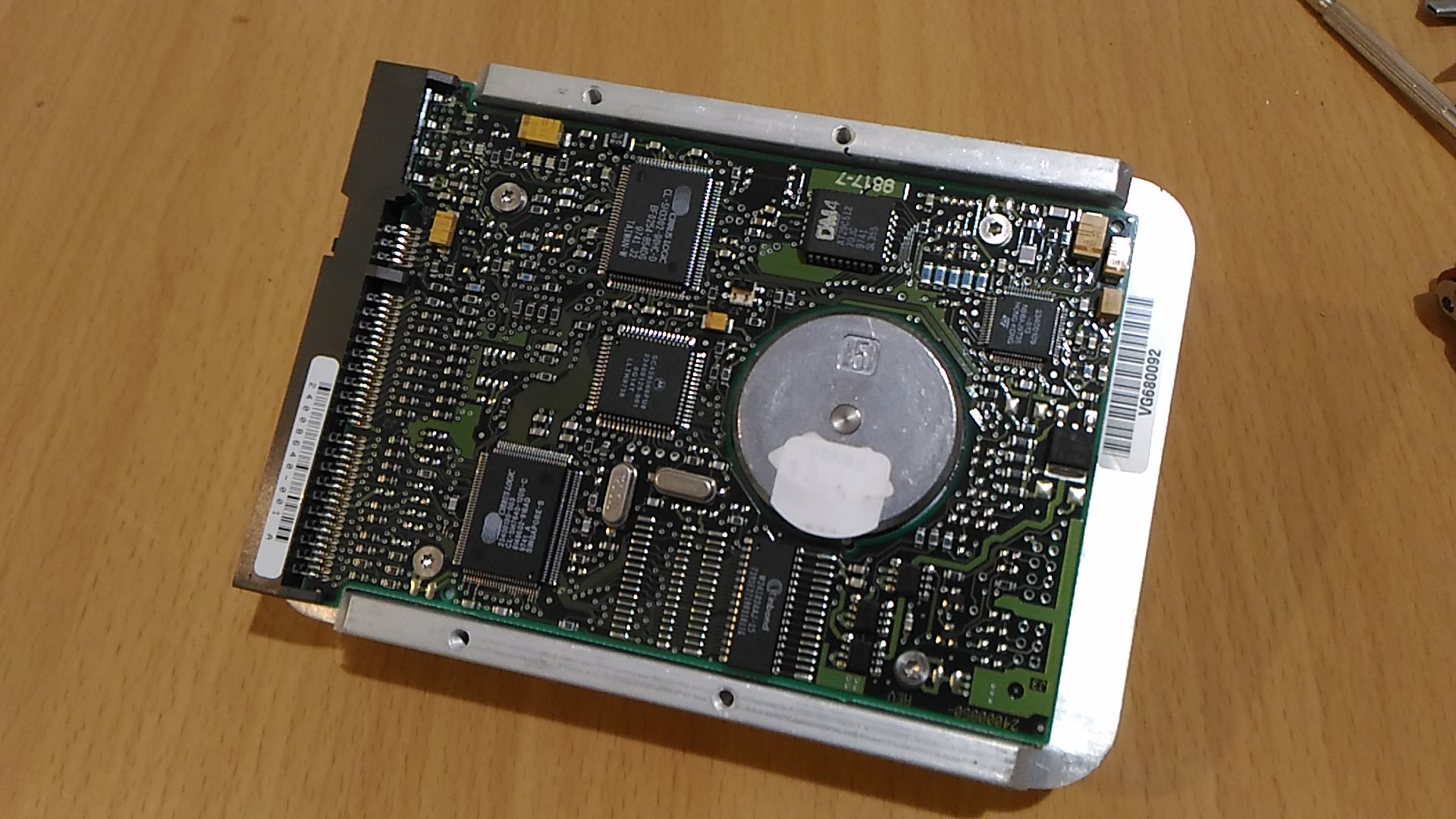

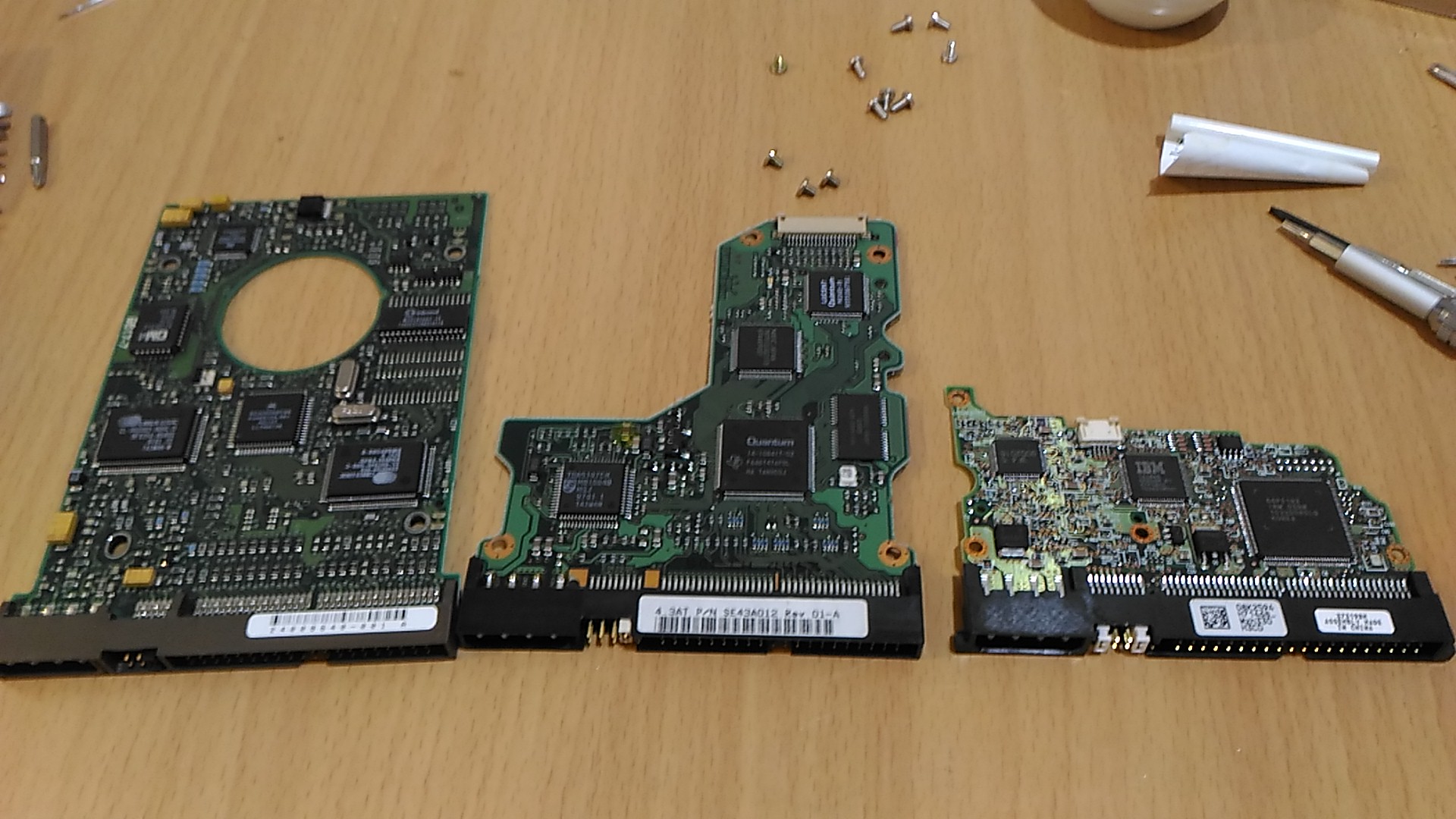

制御基板の進化

左からseagate 3.2GB、Quantum 4.3GB、HGST 120GB
no title

149: 名無しさん@おーぷん 2016/11/02(水)20:56:59 ID:xtC
基板の面積と、チップの統合でコストダウンかな…

151: 名無しさん@おーぷん 2016/11/02(水)21:00:36 ID:Oyx
HGST、解体が難しい

154: 名無しさん@おーぷん 2016/11/02(水)21:05:10 ID:Oyx

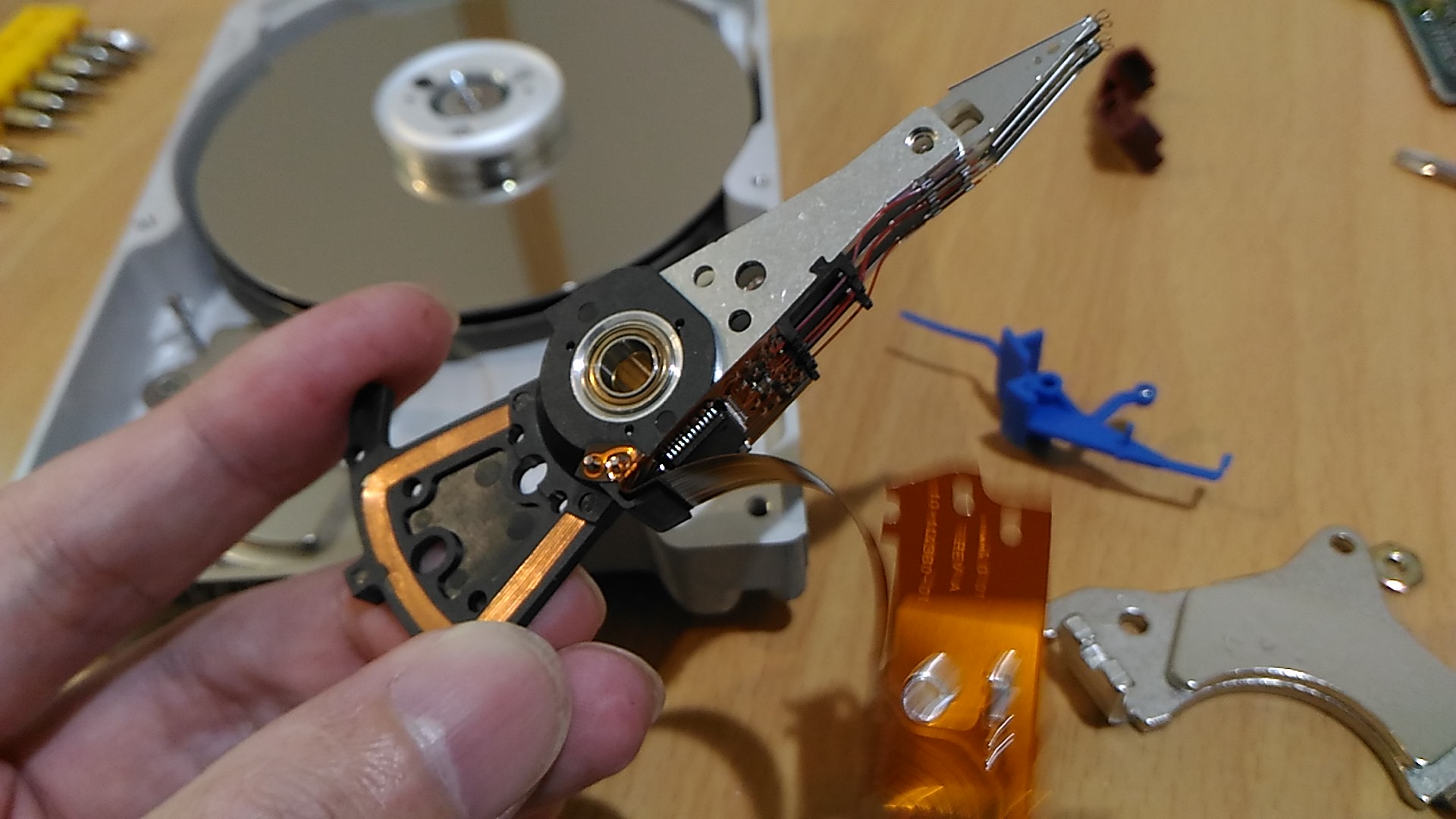

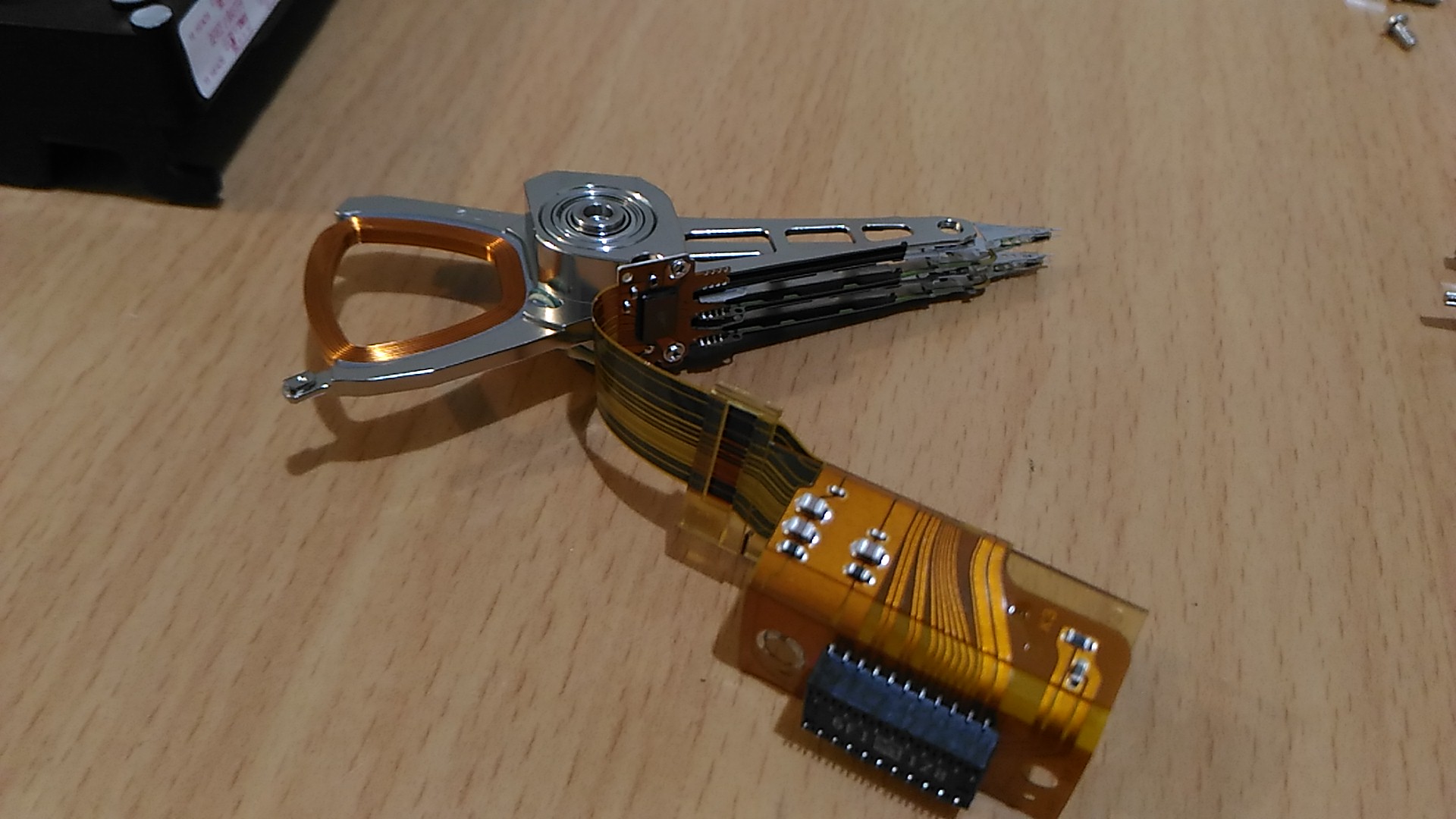

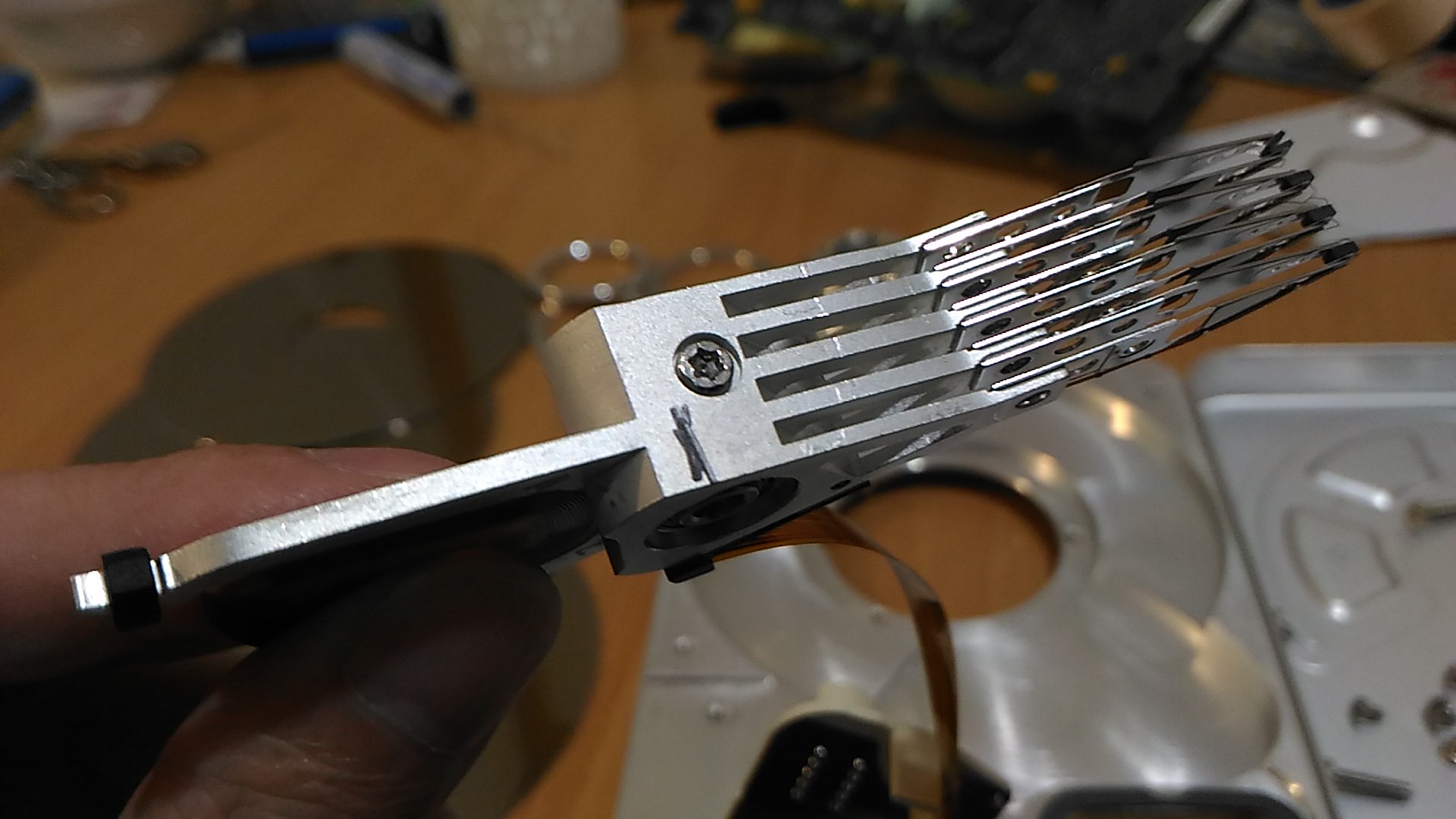

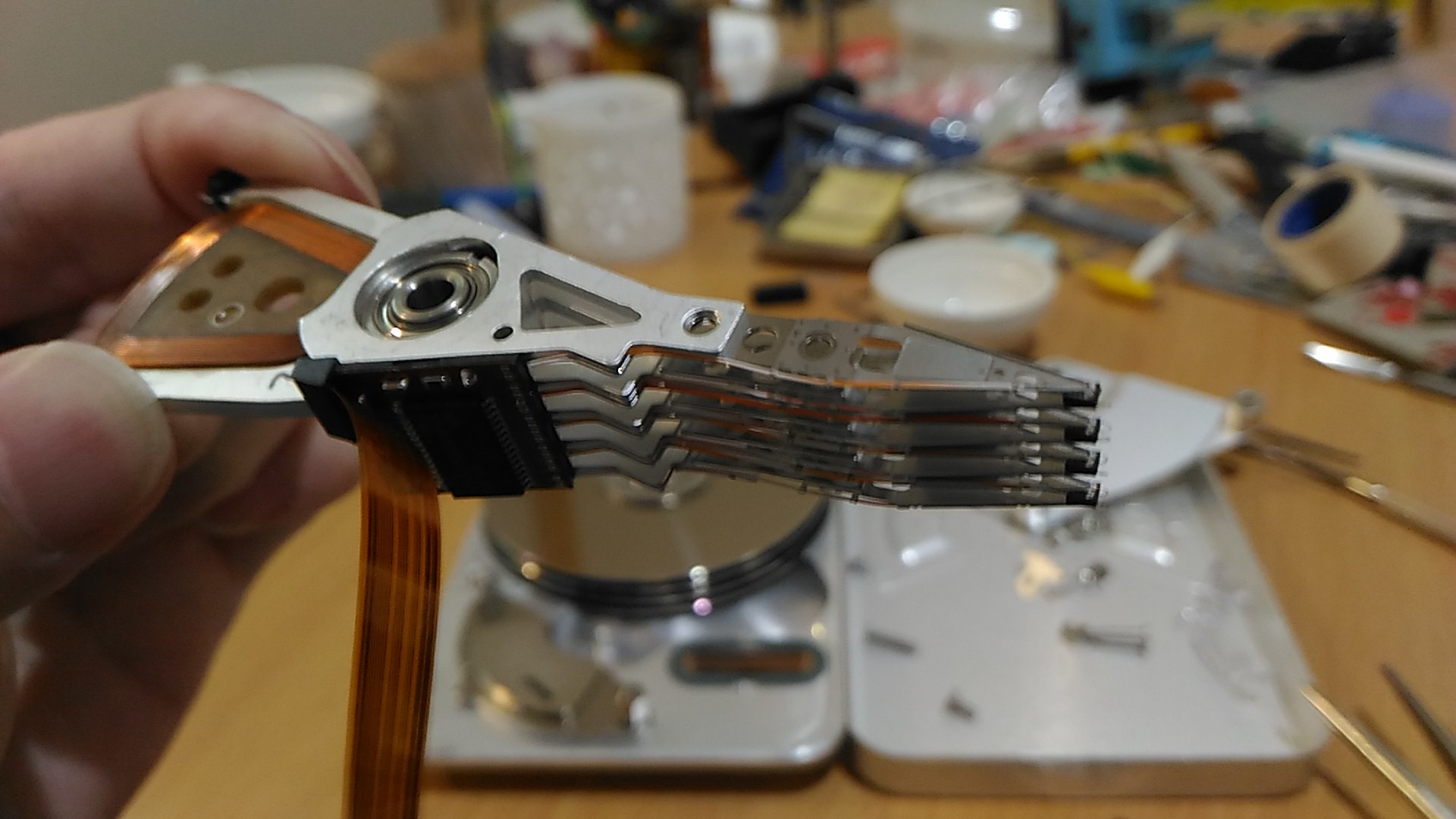

ヘッド
no title

磁石は上下一体になってるっぽい
no title

こんな外すのさえ面倒なのをどうやって組み立てたんだろう?

157: 名無しさん@おーぷん 2016/11/02(水)21:11:03 ID:Oyx

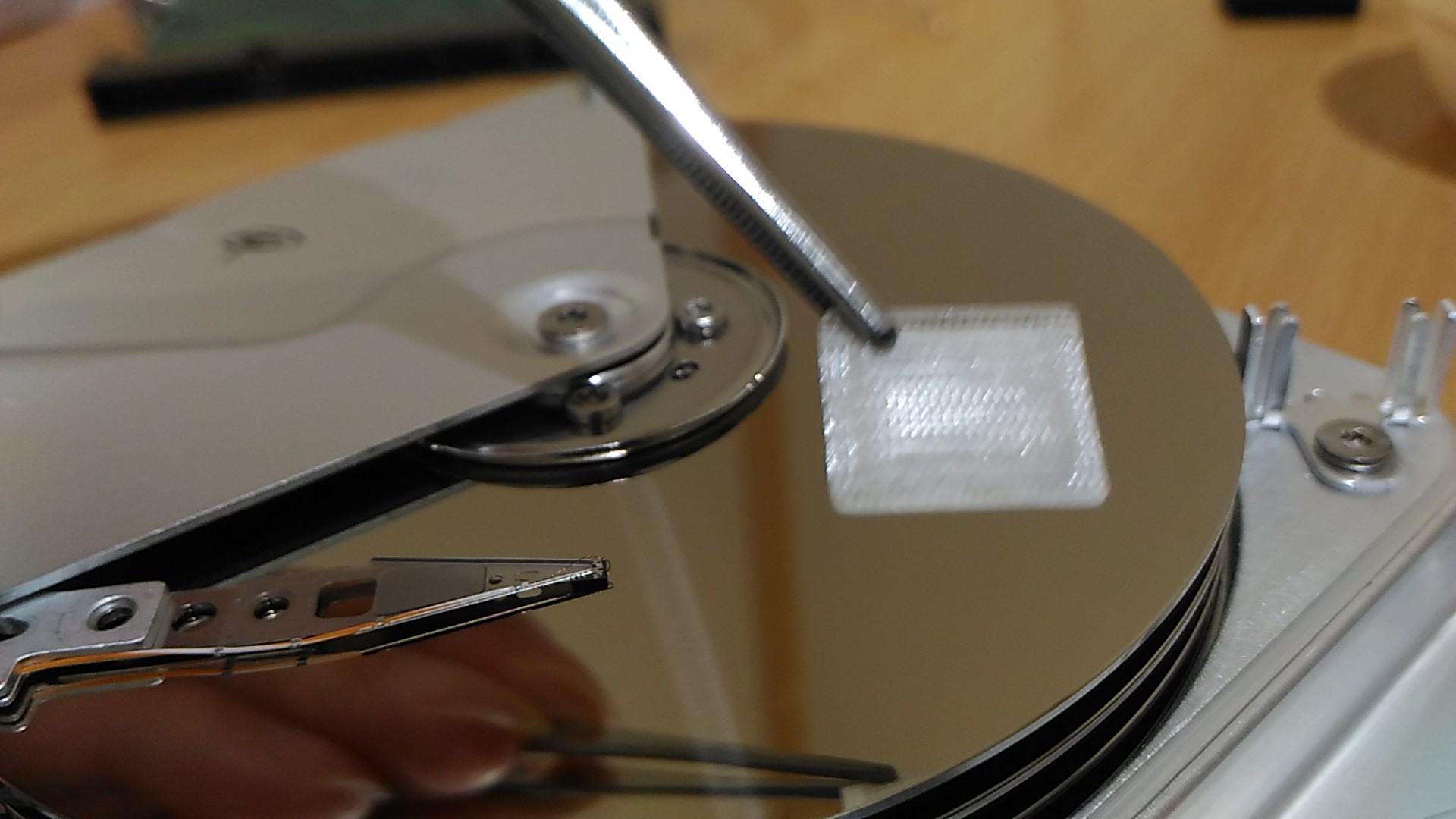

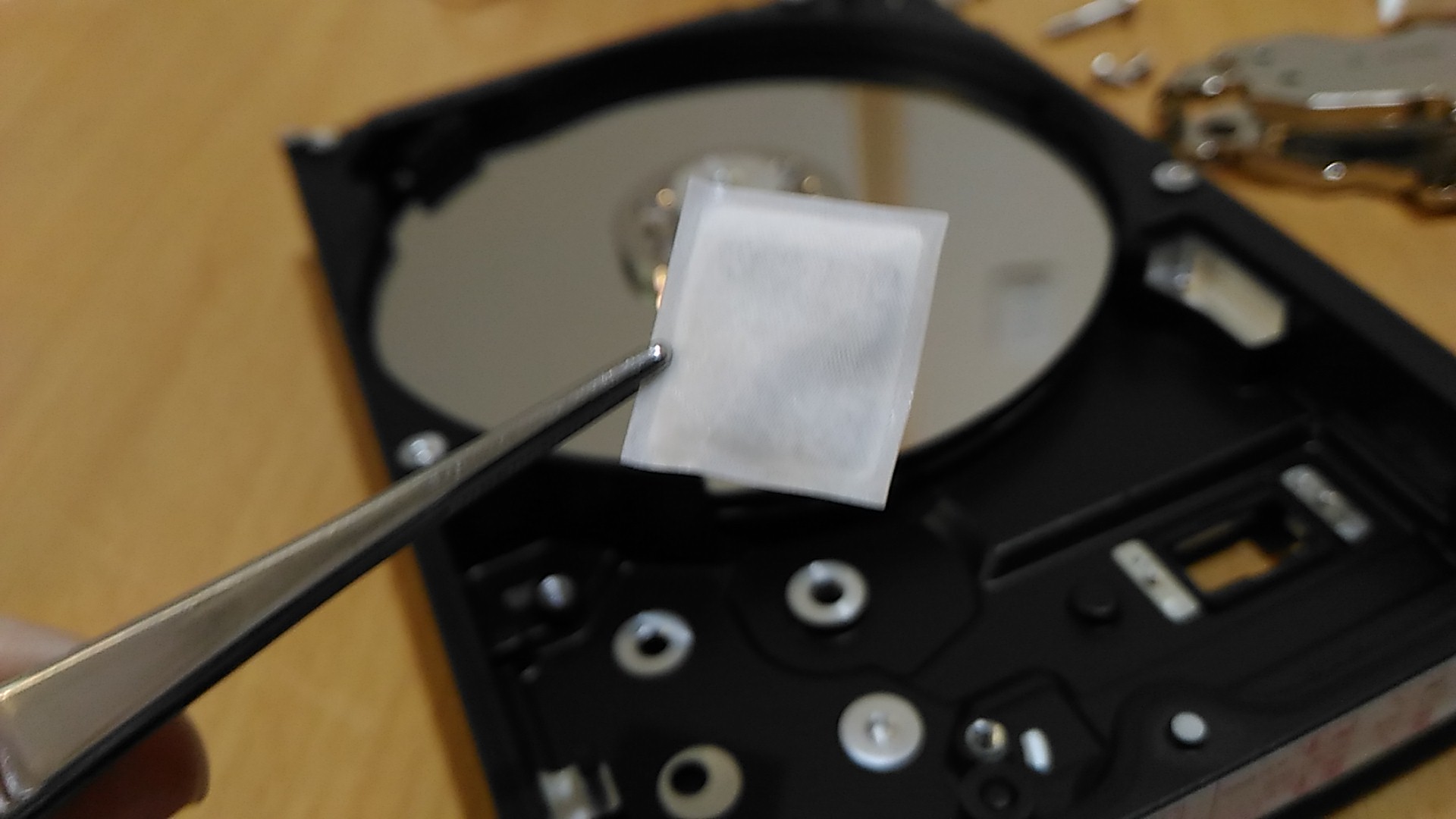

HGSTにもseagateと同じフカフカが装置されてる
脱酸素剤みたいな感じ
no title

no title

158: 名無しさん@おーぷん 2016/11/02(水)21:13:05 ID:Dur
ヘッドってどうやって動いてるのか不思議

159: 名無しさん@おーぷん 2016/11/02(水)21:14:14 ID:Oyx
HGST120GBは、スピンドルのねじが6本
先の2機種は3本だった
no title

160: 名無しさん@おーぷん 2016/11/02(水)21:16:56 ID:Oyx

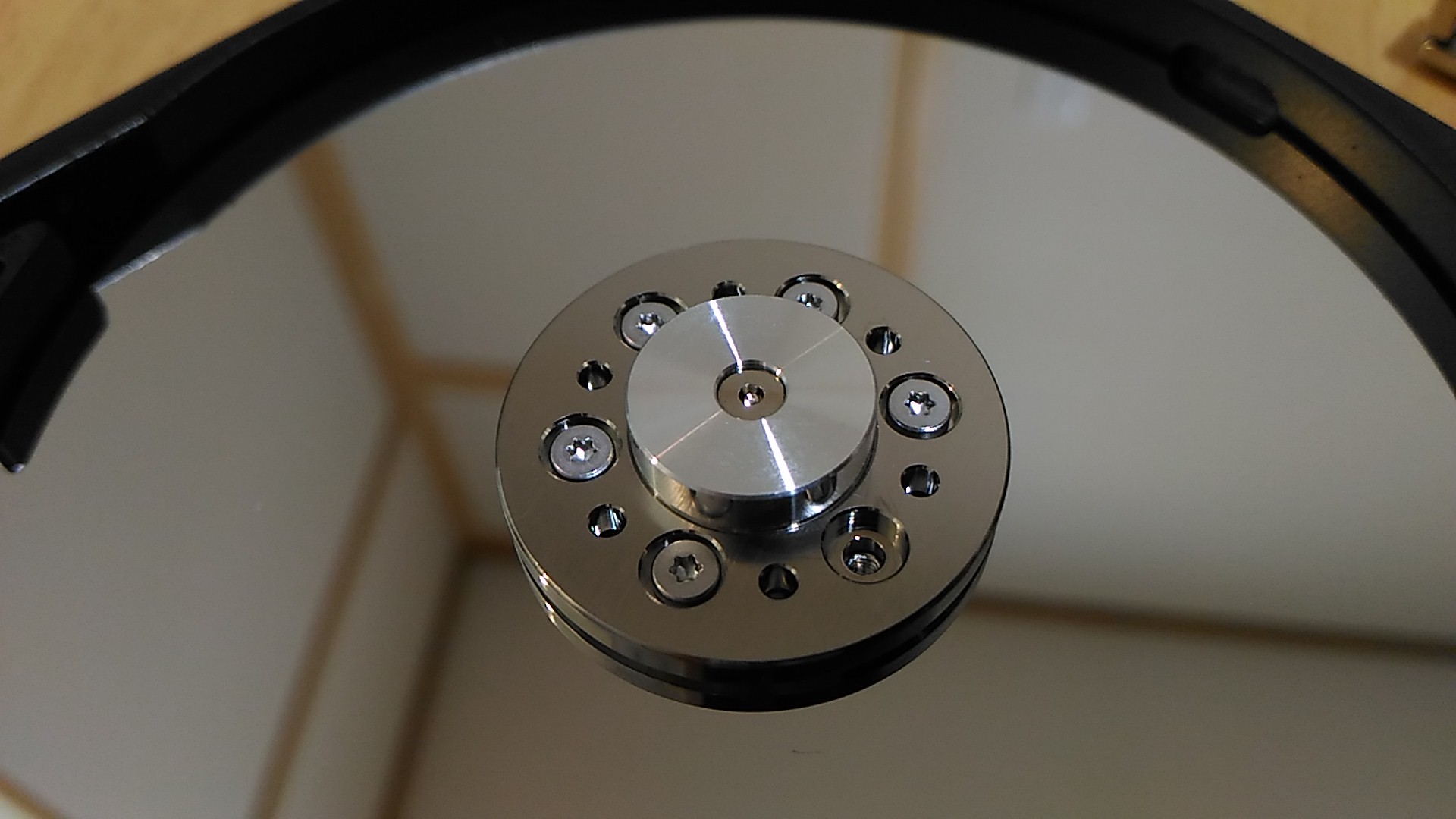

円盤の固定方法は一緒
no title

166: 名無しさん@おーぷん 2016/11/02(水)21:29:08 ID:Oyx

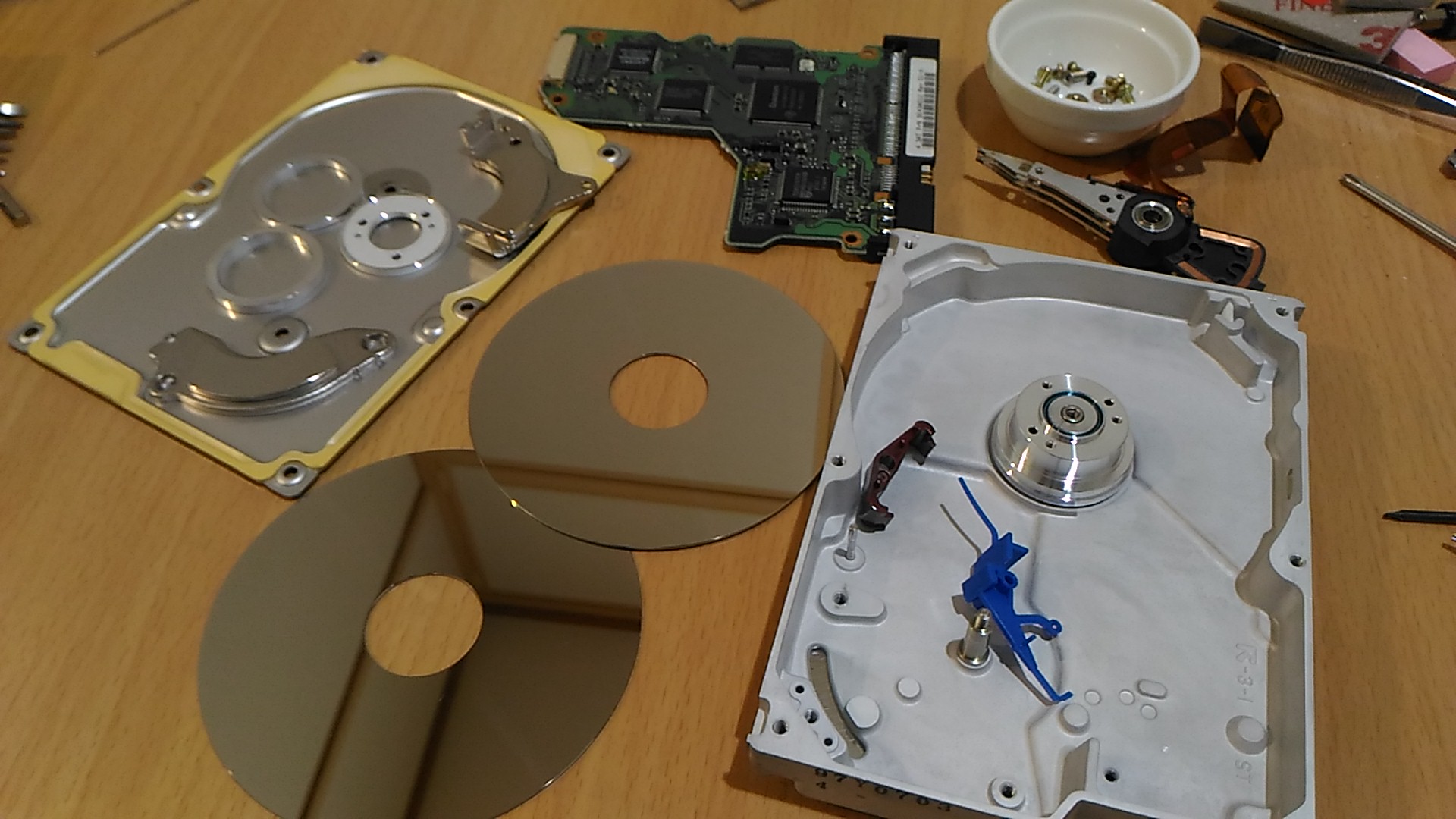

全て解体が終わった!
no title


ゴミ片付けるのが面倒になるw

167: 名無しさん@おーぷん 2016/11/02(水)21:30:08 ID:Oyx
これで今日の分は終わりです
ありがとうございました

171: 名無しさん@おーぷん 2016/11/02(水)21:34:39 ID:Dur
なんで解体したの?

172: 名無しさん@おーぷん 2016/11/02(水)21:55:49 ID:Oyx
>>171
そこにHDDがあるから!

というのは冗談だけど、捨てるついでに磁石でも取ろうかと思い

173: 名無しさん@おーぷん 2016/11/02(水)21:59:09 ID:jk2
来たら終わってたが面白かった!

引用元:・http://hayabusa.open2ch.net/test/read.cgi/news4vip/1478077912/
