パソコン教室 その①「キーボードについて」

c99e7f7f
その2はあるのか?

1: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 19:50:57.481 ID:ZusZV+/G0.net

大先生「今日はパソコンの基礎について学びましょう。」

おまいら「はい先生!」

大先生「パソコンと言えばキーボードやマウスは欠かせない存在ですが…」

おまいら「先生!ぼくのタブレットにはキーボードもマウスも付いてません!」

大先生「ソフトウェアキーボードでもお馴染みのQWERTY(クオーター)ですが、今日はキーボードの基礎に付いて紹介します。」

おまいら「先生!ほくのスマホはフリック入力だからQWERTYじゃないです!」

3: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 19:55:06.864 ID:ZusZV+/G0.net

大先生「みなさんはタイプライター、と言う物を見たことはありますか?今の時代、キーボードに取って代わって見かけることが少なくなって居ますが、元を辿るとタイプライターに行き着きます。」

大先生「1714年にイギリスのヘンリー・ミルがタイプライターに酷似した機械の特許を取得していますが、詳細は分かっていません。この時代のタイプライターは文字を書けない人のために考案
されました。」

大先生「1829年7月23日、ウィリアム・オースチン・バートが特許を取得した”Typowriter”も、他の数多くの初期の機器と同じく「世界初」のタイプライターとされています。ロンドンのサイエンス・
ミュージアムでは「タイプライターの構造として文書が残っている発明として世界初」だとしていますが、Turriの発明も文書が残っており、バートよりも古いです。」

大先生「バートが開発したタイプライターは自信が使用しても手書きより遅く、その特許が買い取られることは無かったので発売されることはありませんでした。」

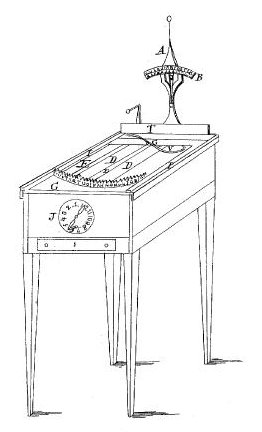

Typowriter
no title

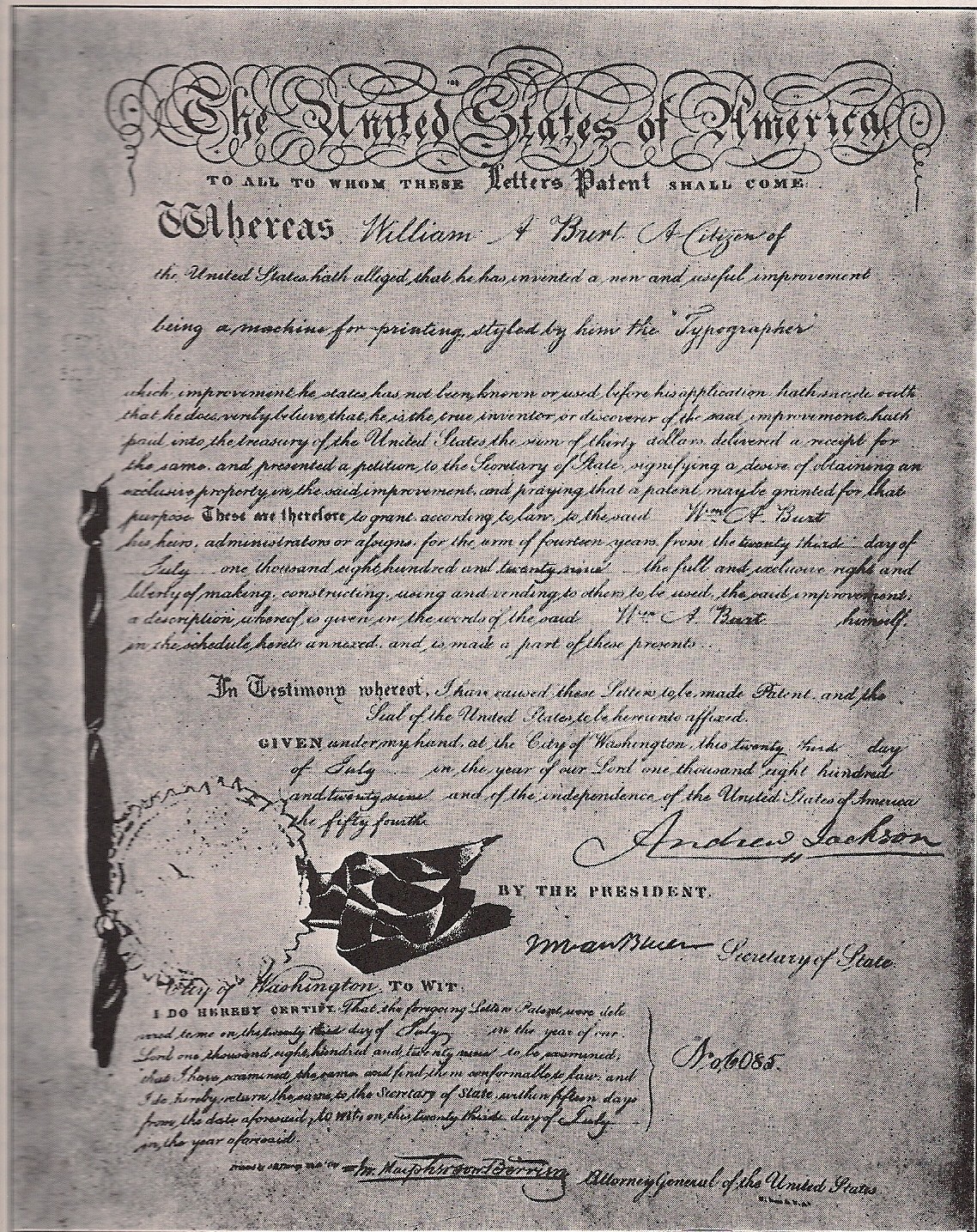

米国特許No.5581X、米国特許庁。アンドリュー・ジャクソン大統領のサインがあります。
no title

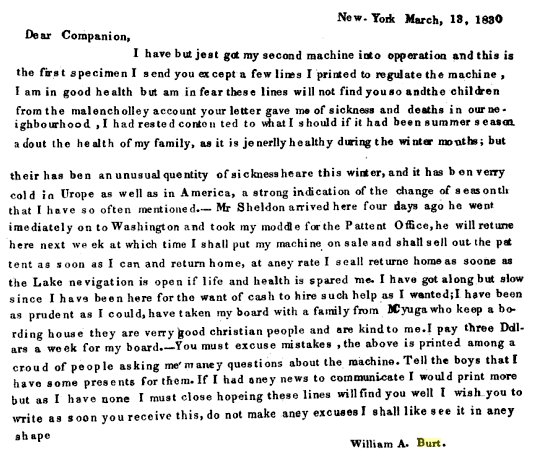

1830年、バート自身がタイプした印紙です。
no title
バートがTypowriterを使用している光景
no title

4: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:01:35.026 ID:ZusZV+/G0.net

大先生「19世紀中頃、仕事での通信文書が増えてきた頃から文章を書くプロセスを機械化する需要が高まってきました。これは速記や電信では1分間に130語程度を書き記すことができますが、普通にペンを使って文章を書くと1分間に30語程度が限界だったからです。」

大先生「1874年には、バートが開発した機械の改善を多くの開発者が行っており、”type-writing”と呼ばれるようになりました。これは1886年にレミントンタイプライタ会社が”typewriter”を公表し、1919年には1語として認められ、バートが開発した印刷機はtypewriterと呼ばれました。」

大先生「残念ながらバートが開発したマシンは非常に遅く、それが販売されることはありませんでした。サイラススポールディングが改良を提案しており、1830年3月17日に75ドルでに売却しています。最終的に販売には至っていません。」

大先生「1865年、デンマークのラスマス・マリング=ハンセンがハンセンのライティングボールと呼ばれる物を発明し、1870年に製品として初の商業生産がされました。試作機ではキーの配置を変えることで早く書けることを発見しました。」
no title

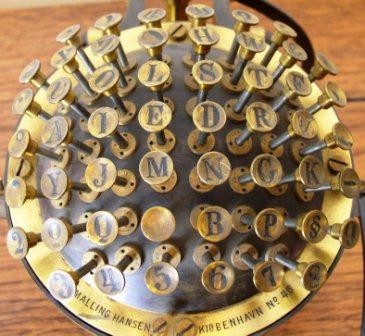

大先生「ライティングボールは半球の上に複数のピストン状の物があり、それを押し込むと反対側にある紙に文字を印刷するようになっています。この構造と文字の配置により当時最高速度で文章をタイプできるようになり、手書きよりも高速に書ける最初のタイプライターとなりました。」

5: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:05:42.751 ID:ZusZV+/G0.net

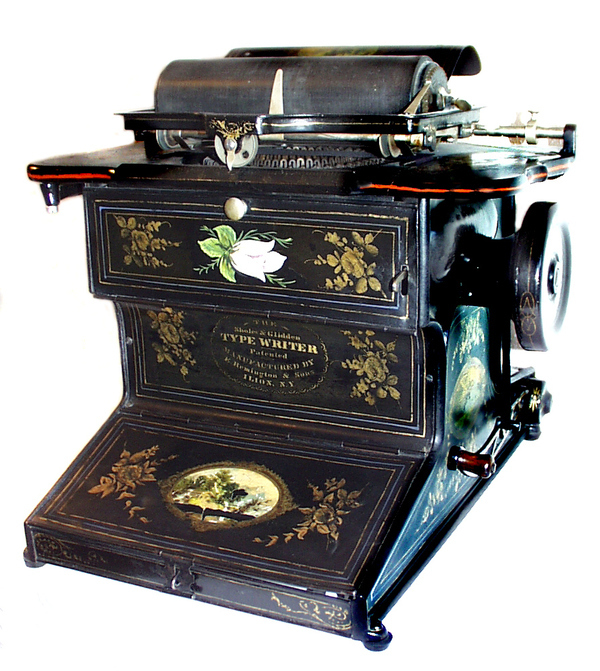

大先生「商業的に成功を収めた最初のタイプライターは、ミルウォーキーのクリストファー・レイサム・ショールズらが1867年に発明した物ですが、自身はこの機械が気に入らず推奨することさえ断っています。その特許(79,265号)は Densmore and Yost が1万2000ドルで買い取り、E・レミントン・アンド・サンズに製造を依頼し”Sholes and Glidden Type-Writer”として発売されました。」
no title
大先生「レミントンのタイプライター生産は1873年に開始され、この時使われたキー配列がQWERTYになっており、これが商業的に成功した原因と考えられています。その後QWERTY配列と呼ばれ、他の業者にも徐々に採用されていき、キーボードとして今現在でも使われています。」

おまいら「先生、QWERTYの他にも配列って存在するの?」

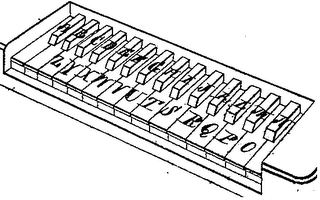

大先生「良い質問ですね。クリストファー・レイサム・ショールズが1867年に試作したタイプライターはABC順になっており、後にアルファベットの前半を左から右に、後半を右から左へ配置しました。」

大先生「入力されたアルファベットを印字する機械としてはデイビッド・エドワード・ヒューズとジョージ・メイ・フェルプスによって製作された印刷電信機が当時すでに実用化されています。キー配列は母音AEIYUOが上段に取り出され、最上段には数字が加えられ完成しました。1=I、0=Oによって代用できることから省かれています。」
no title
no title

6: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:10:16.143 ID:ZusZV+/G0.net

大先生「QWERTYが誕生した経緯は語られておらず、諸説あります。有名なのが「タイプバー(印字棒)がジャムる(絡まる)のでわざと打ちにくい配列にした」と言う説と、「セールスマンがTYPE WRITERと打ちやすくする為、上段にキーを集め他のキーを配置した」と言う説です。」

大先生「どちらも仮説に過ぎず、結論には至っていません。タイプバーが絡むのであれば「ER」「TR」「TH」と言った二重子音が近くに配置される訳も無く、そもそも手書きより早くするために開発されたタイプライターで遅くする理由がありません。」

大先生「定説としては「出来るだけ打ちやすくしかも絡みにくい配列」が挙げられます。「わざと打ちにくい配列にした」という説が広まった理由が、実際に合理的でない配列だからと言うのがなんとも言えませんね。」

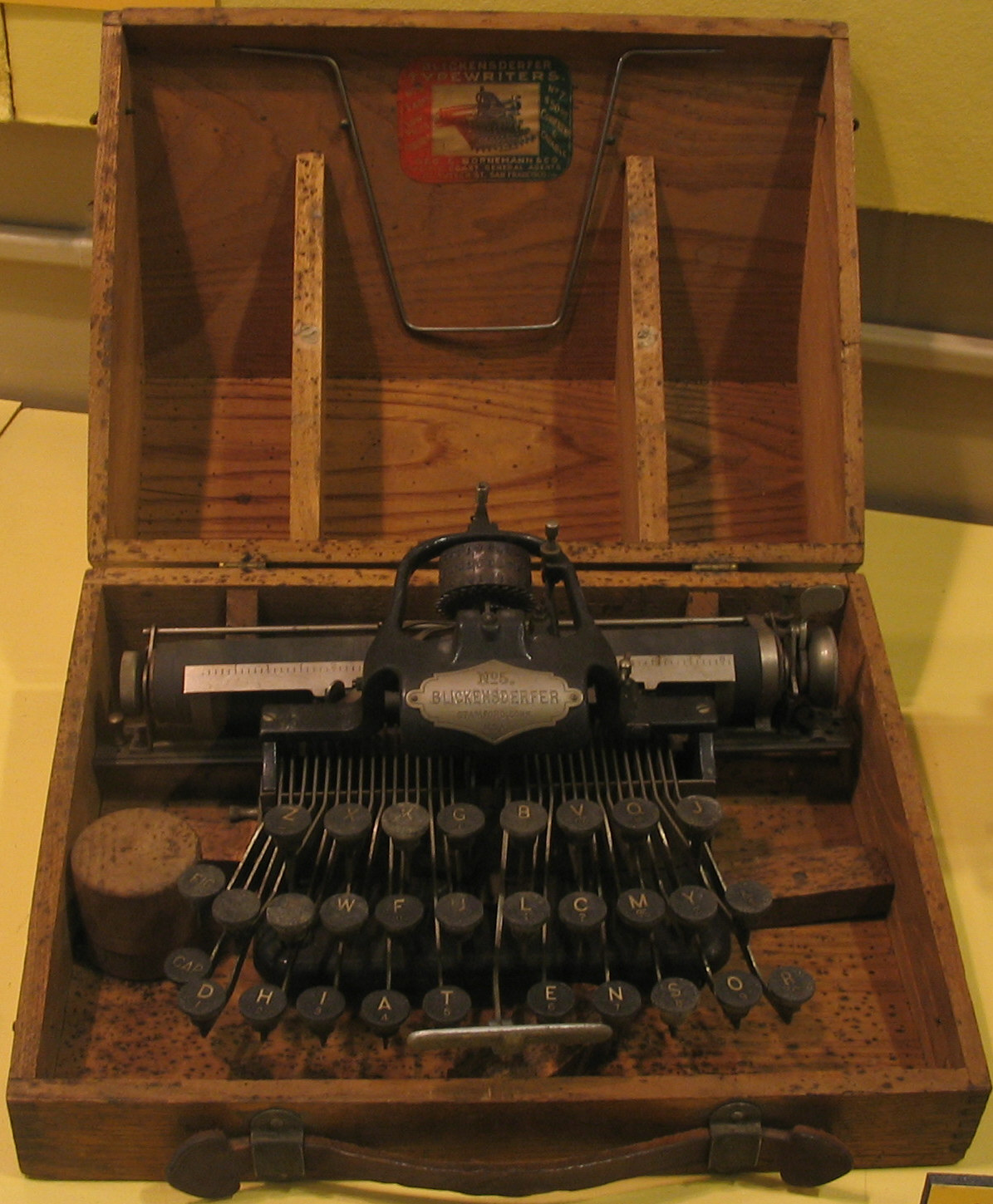

大先生「QWERTY配列は合理的で無いと言う理由からDHIATENSORを始め様々な配列が考案されました。しかしタイピングの養成学校ではQWERTY配列のタイプライターが使われた為、タイピストがQWERTY配列を習得した頃には市場を席巻してしまいました。」
no title
no title

7: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:11:48.896 ID:ZusZV+/G0.net

大先生「当時は二本指を使う拾い打ち(hunt and peck method)が使われており、今の指全てを使うタッチタイピングが行われたのは1890年代後半からです。」

大先生「先ほどの画像で”CAP”と言う文字がありましたが、これが今のパソコンでも使われているCaps Lock(Capital Lock)と同じなのは言うまでもありませんね。当時、Shiftキーを押すことでキャリッジ機構全体を上下にシフトさせ、タイプバー上の別の文字を印字させる構造でした。Shiftキーに↑が書かれているのはキャリッジ機構をシフトすることを表し、タイプライターの名残が残っています。」

大先生「大文字を印字するたびにShiftを押し続けるのは負担となっていて、これを解消する為にShift LockやCaps Lockが生まれました。Back Spaceはタイプライターでの行送りを1文字分後退するためのキーとして使われていました。紙なので実際に文字が消えず、同じ文字を印字し強調する用法に用いられました。現在はカーソル手前の文字を削除するのに使われていますね。」

大先生「EnterとReturnがありますが、これはEnter(改行)は文字通り改行しかされずキャリッジを戻す必要がありました。これを解消したのがCarriage Return(復帰)で、キャリッジを元の位置に戻す役割があります。厳密には違いますが、今のパソコンでは同じ効果と思って差し支えませんね。」

大先生「1936年にワシントン大学の教育心理学者ドヴォラク(August Dvorak)博士が、アルファベットの出現頻度に基づき打鍵効率の向上を徹底追求したDSK(Dvorak Simplified Keyboard)を開発し特許を取得しました。」

8: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:15:44.895 ID:ZusZV+/G0.net

大先生「Dvorak配列(ドボラック)は第二次世界大戦中アメリカ海軍で研究され、その優位性が証明されました。実際に様々なタイプコンテストで優勝者はDvorak配列を使用しており、ギネス記録にもDvorak配列で出されています。」

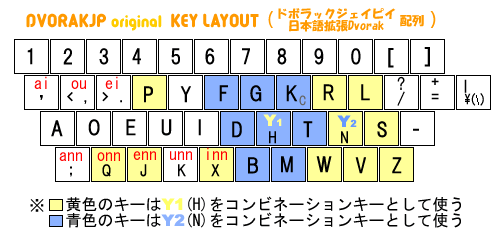

大先生「Dvorak配列はQWERTY配列より10-40%優れており、腱鞘炎の予防にも有効とされています。1983年にはANSI第二規格となっています。ローマ字入力に特化したDvorakJPも存在します。」
no title

大先生「ここまでがQWERTY配列誕生の由来です。和文タイプライターなど日本独自での発展もしており、ブラザー工業はタイプライターで世界シェア1位を誇っています。タイプライターのその後の歴史やコンピュータによる衰退もありますが、ここでは省きます。」

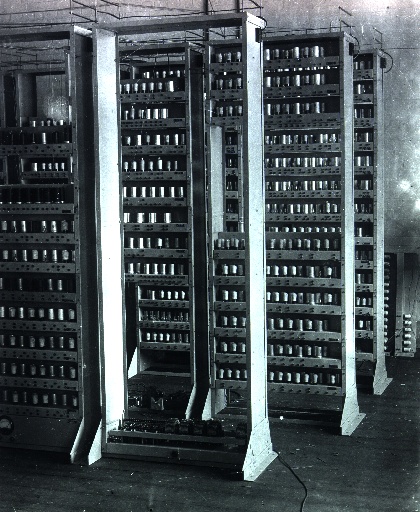

大先生「アメリカと日本ではキーボードの歴史が重なっている点が多いことから、まずはアメリカで普及しているASCII配列について説明しましょう。QWERTY配列を初めて搭載したコンピューターが1949年に販売されました。これが世界初のプログラム内蔵式のコンピューターで”EDSAC”(エドサック)と言います。」
no title

9: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:20:36.462 ID:ZusZV+/G0.net

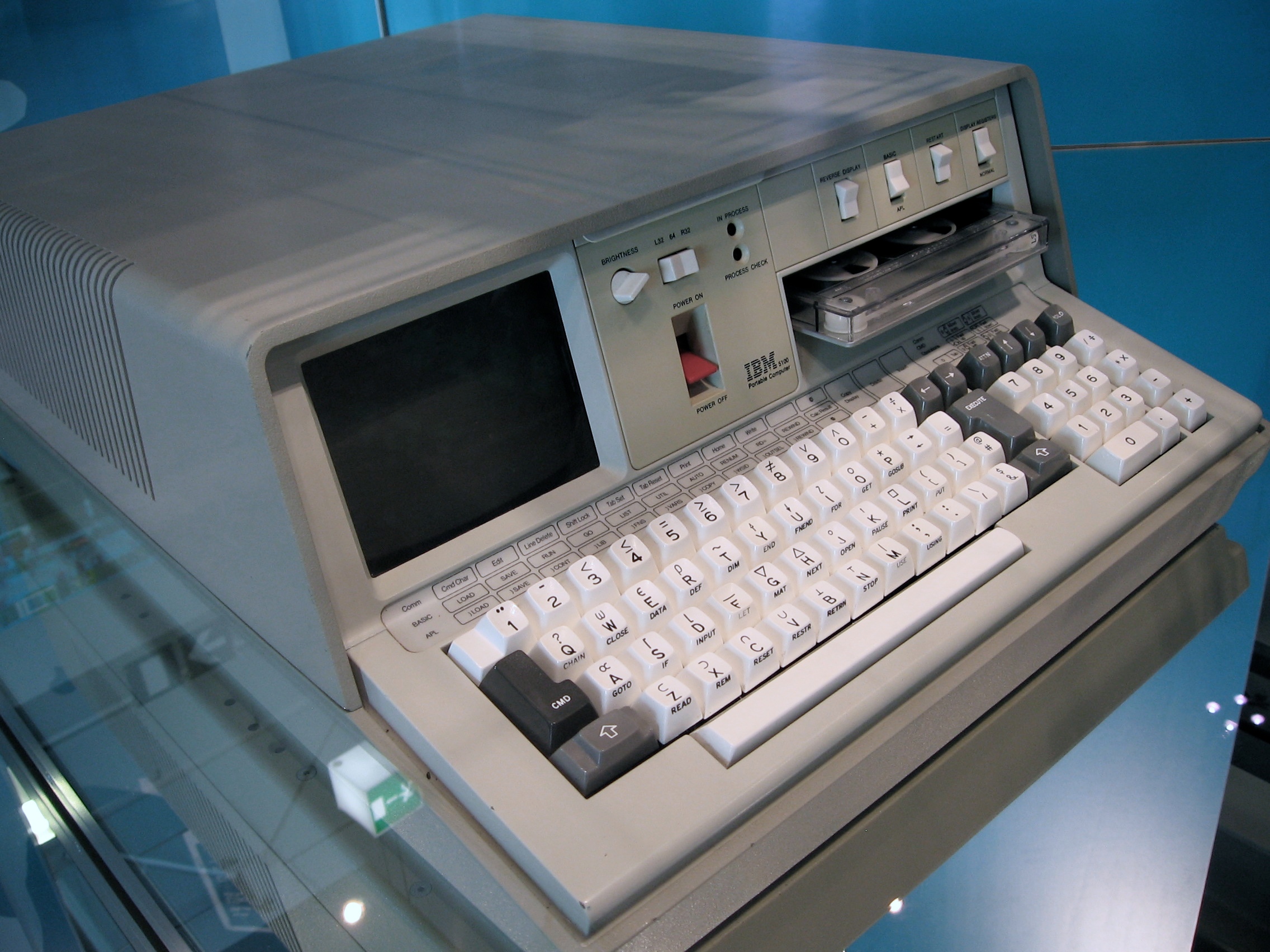

大先生「コンピューターからPC、パーソナルコンピューター発展したのはIBM 5100が登場してからとなります。1975年6月にリリースされ、当時はポータブルコンピューターと呼ばれていました。
これまで部屋一つを占領するメインフレームコンピューしか無かったので、技術革命と言っても過言ではありません。」
no title

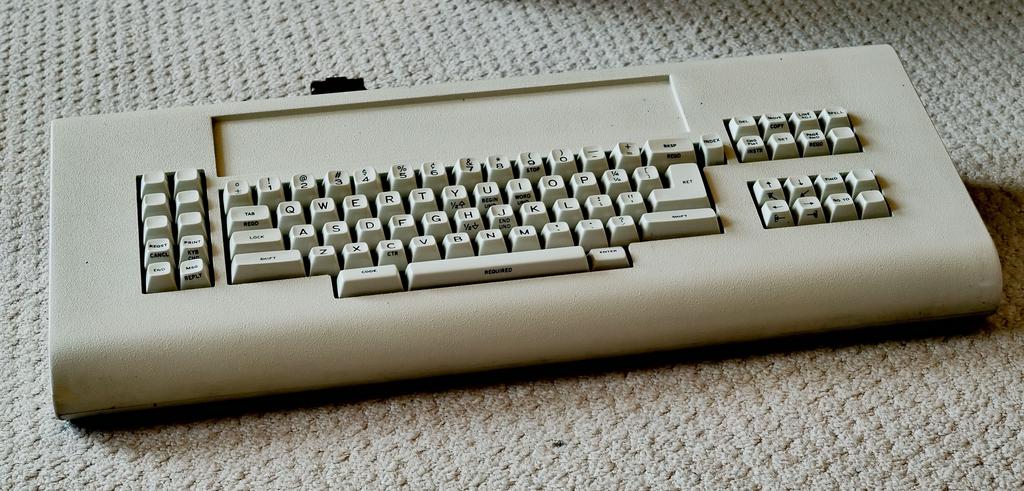

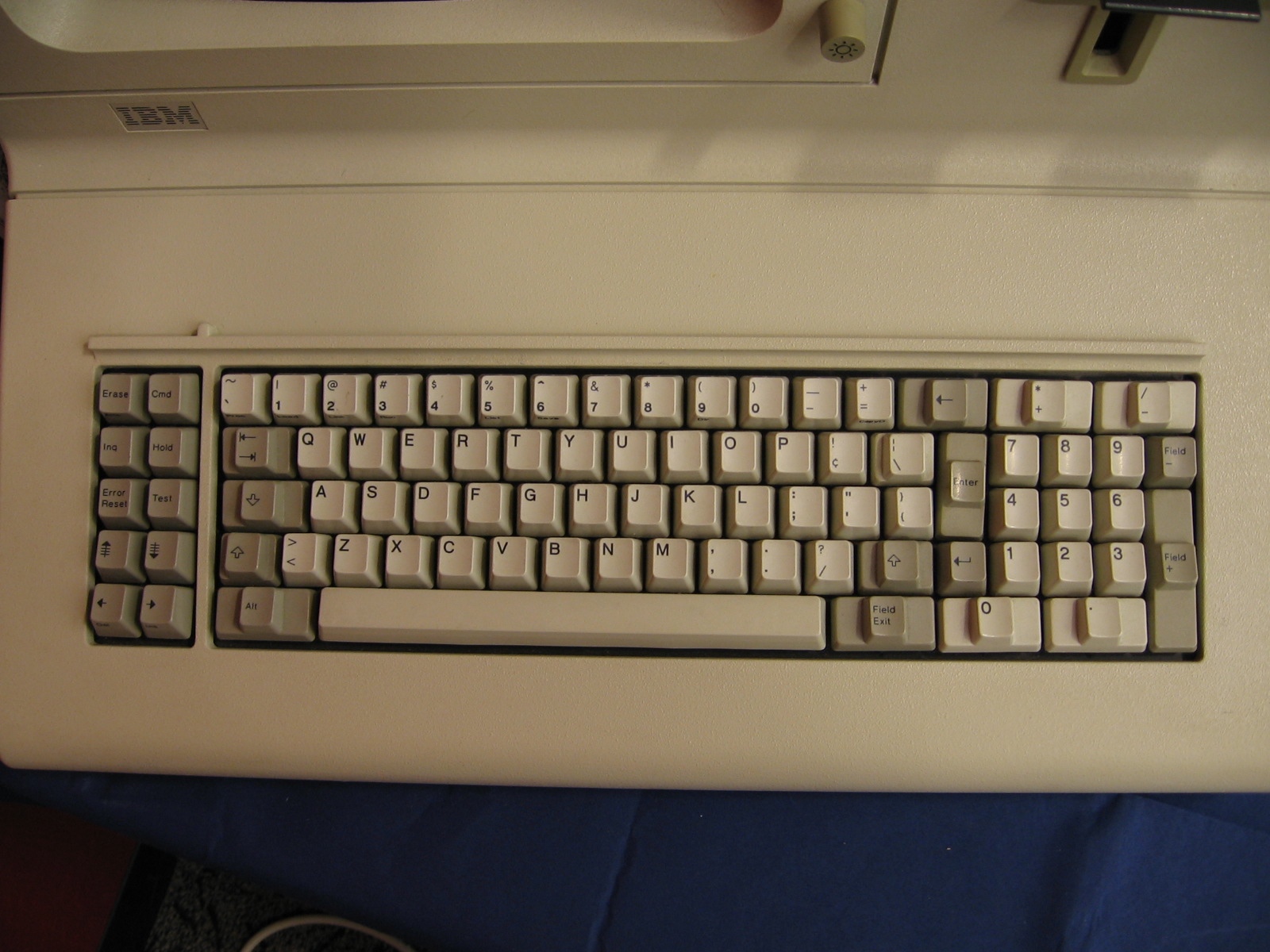

大先生「IBM 5100で採用されたキーボードには”Beam Spring”と言うスイッチが使われており、後にリリースされたモデルにも採用されています。」

no title

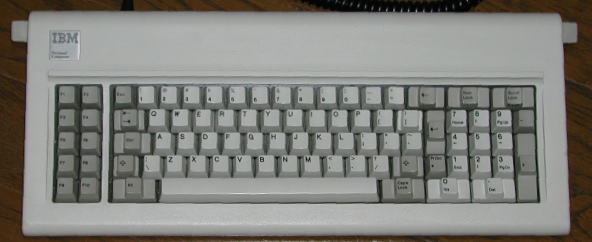

大先生「次にバックリングスプリングを採用したキーボードが現れますが、現在の物と違い静電容量になっていました。これが1981年8月に発表されたIBM 5150と呼ばれるモデルで、
IBM PC/XT 83keyのキーボードが使われます。」
no title
no title

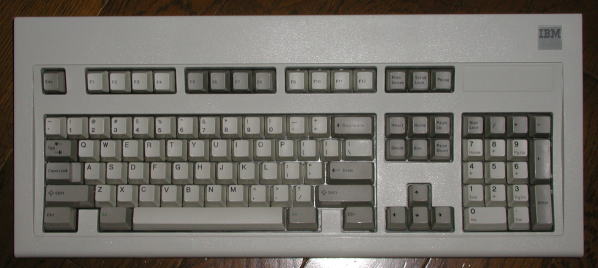

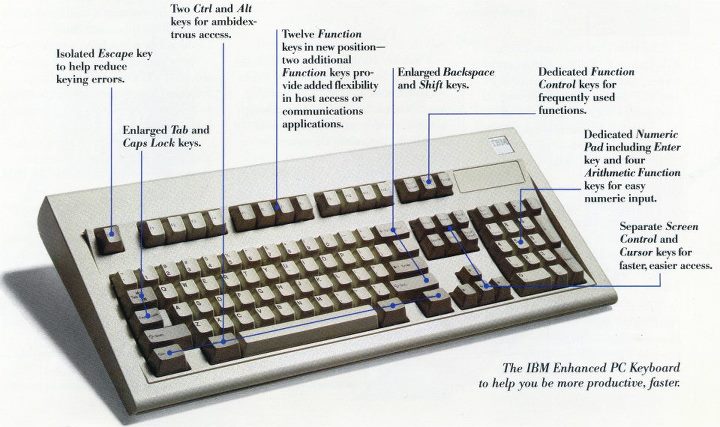

大先生「1986年4月にはIBM 5160-089に初の101キーボードが発表されます。1390120と呼ばれるモデルで、1986-1987年の短い期間しか販売されておらず、その知名度はあまり高くありません。
LEDが非搭載なのはPC/XT後期型の仕様で、モード切替をLEDで表示する機能が無かったからです。」
no title
no title

10: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:25:43.038 ID:ZusZV+/G0.net

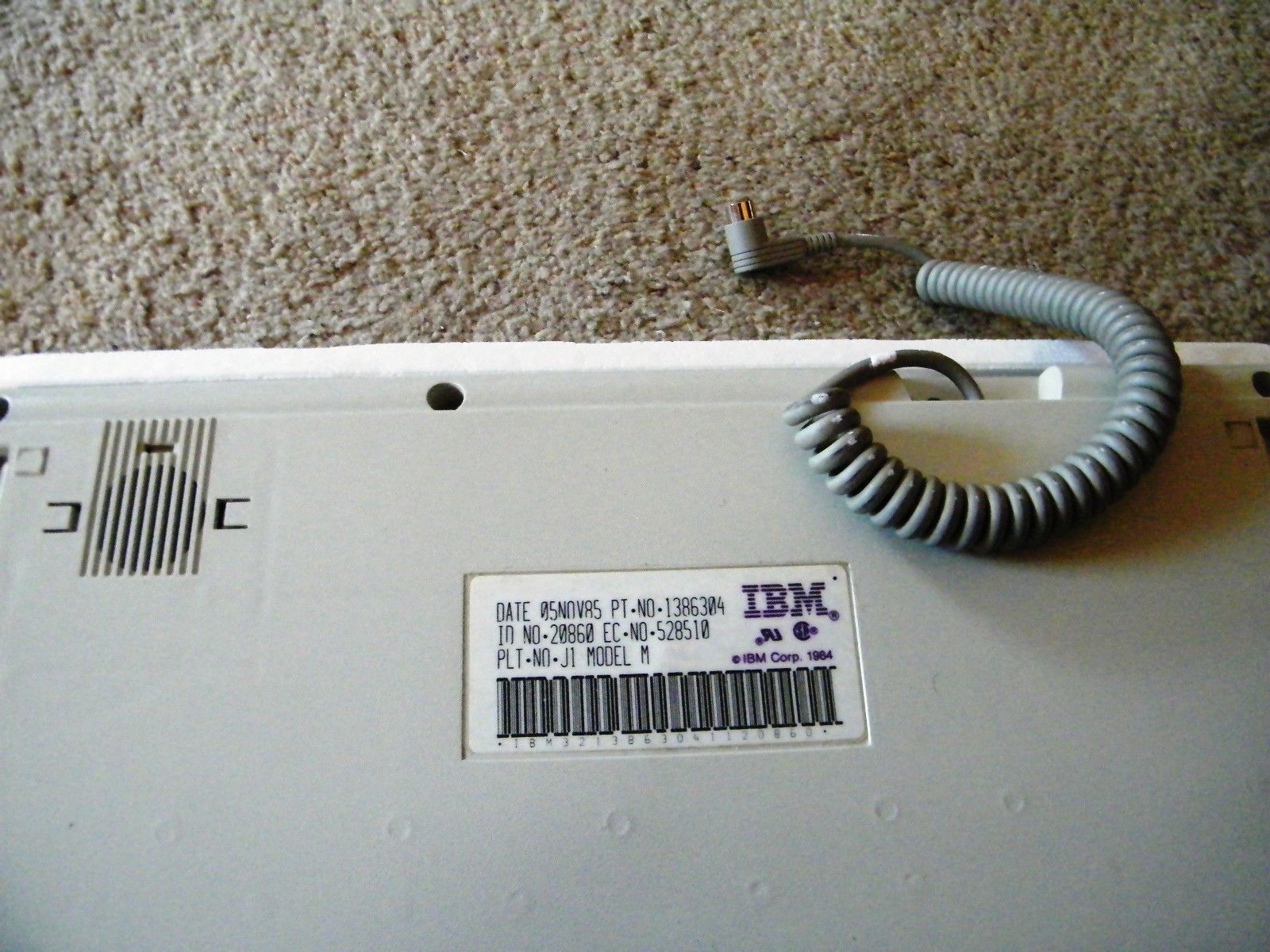

大先生「IBM Enhanced Keyboard最大の謎とされているのが、その初期ロットにあります。PC/ATである1390120は1986年2月27日のラベルが存在し、1386304に至っては1985年11月5日のラベルまで存在します。101配列の謎は深まるばかりです。」
no title
大先生「IBM PC/XT 83keyではカーソルキーとテンキーが兼用になっており、Num Lock(ニューメリックロック)キーで切り替えることでキー数を節約することが出来ました。Numericとは数字を意味します。PC/AT 84keyや後の101配列では独立したカーソルキーが設けられましたが、互換を確保する為にNum Lockキーが搭載されることとなりました。」

大先生「以前のキーボードではバックリングスプリングと静電容量の構成になっていましたが、101配列ではバックリングスプリングとメンブレンシートの構成になりました。押荷重も増加しており、60-65gから75gになっています。」

大先生「これは当時アメリカで文書作成としてタイプライターを使うのが主流だったことから、タイプライターの打ち心地を再現し荷重が増したと考えられています。」

大先生「ここまでが101配列誕生の歴史です。なぜ101配列を先に説明したかと言うと、日本で使われているJIS配列誕生にはIBMの功績を先に知っておく必要があるからです。」

大先生「世界的には1981年のIBM PC登場後、数年で互換機がパーソナルコンピュータ市場の基礎となりました。互換機が市場に出回っていたと言うことですね。では日本のキーボードはどうなっているか見てみましょう。」

11: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:30:36.469 ID:ZusZV+/G0.net

大先生「富士通 OASYS、MSX、SHARP X86000、NEC PC-9801が有名ですね。その中でもNEC PC-9801は国内シェア1位を獲得しており、コンピュータと言えばPC-9801とまで言われていました。
なぜ日本ではIBM PCが浸透しなかったかと言うと、ただ単に日本語表示が出来なかったからです。」

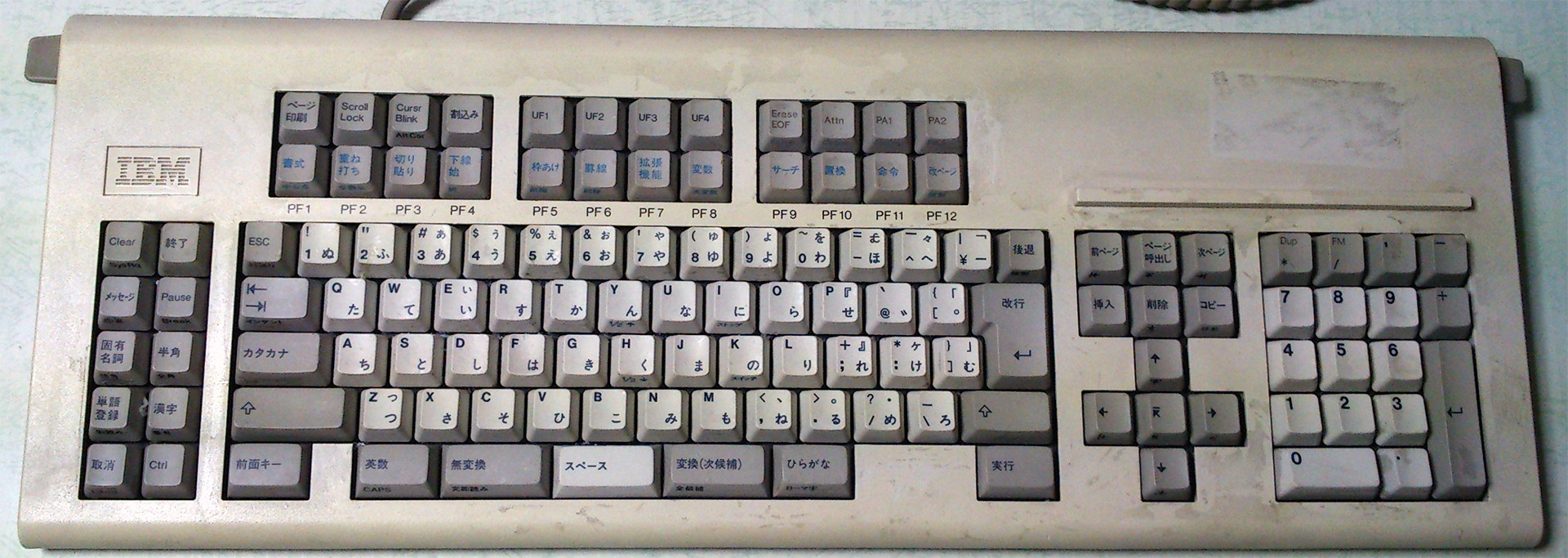

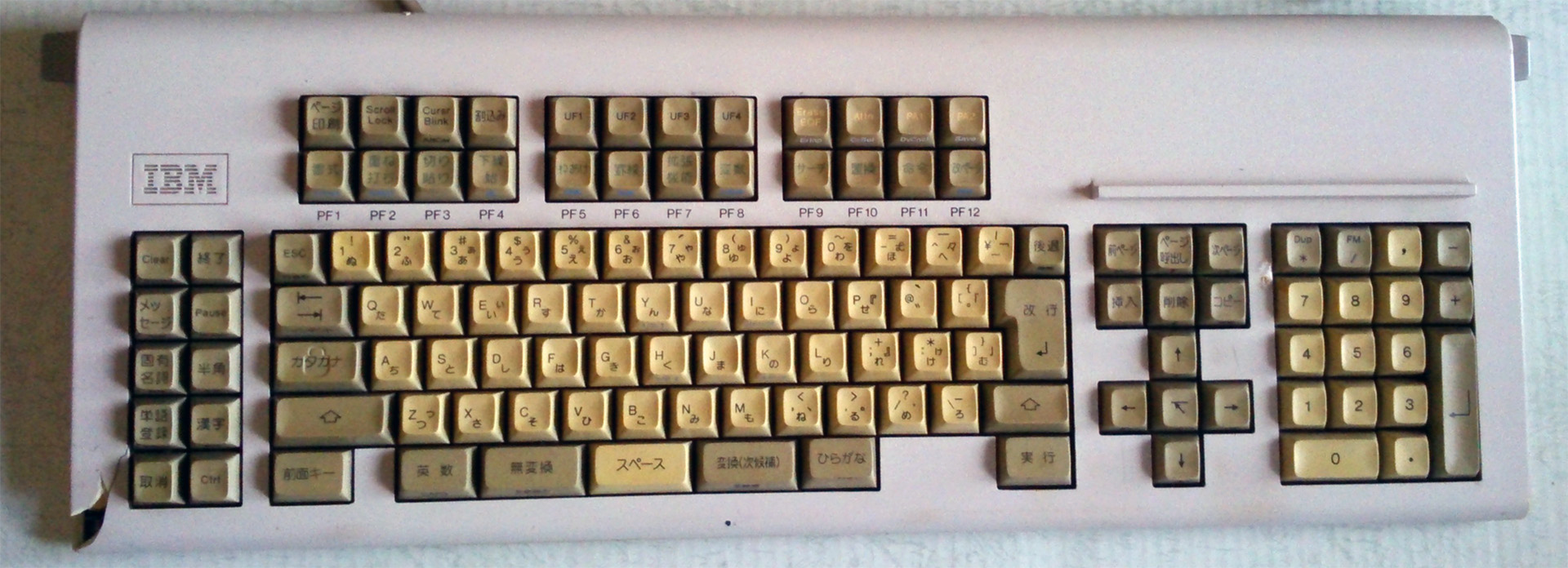

大先生「IBMは日本市場で展開するに辺り、これまでのIBM PCとの互換を切り捨てて日本独自のハードウェアとして開発しました。これが1983年に発売されたマルチステーション5550です。」
no title
no title

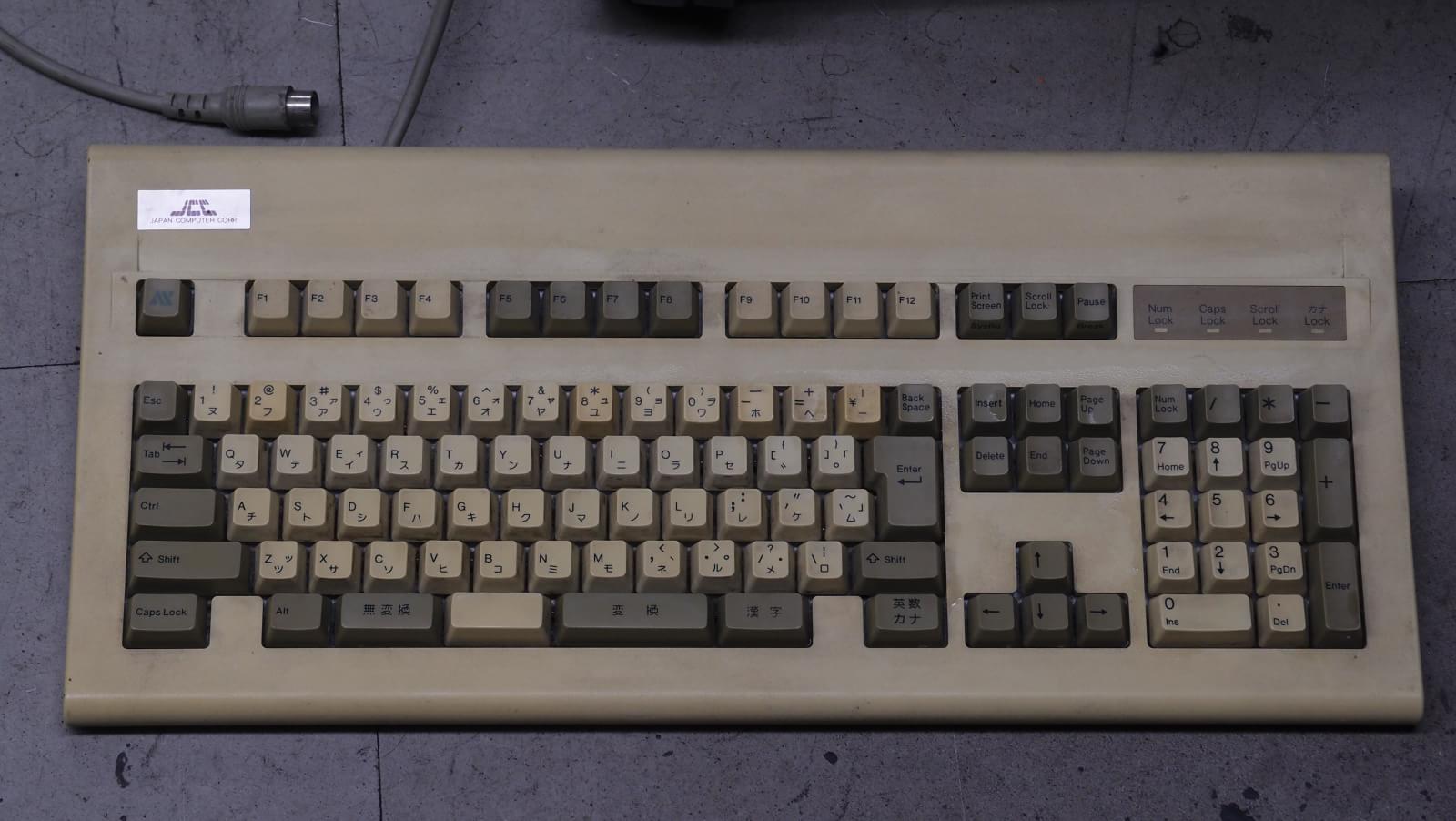

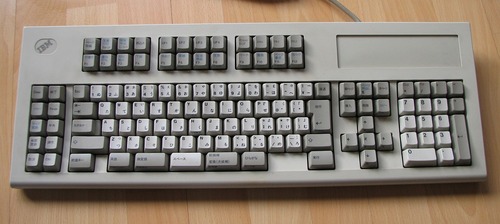

大先生「1986年に発表されたPS/55に添付されたキーボードが5576-001です。マルチステーションの頃からキーボードの製作はALPSが行っており、5576-002まではALPSが行ってきました。5576-003以降はブラザー工業が製造しています。」
no title
no title
no title

12: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:32:06.458 ID:8QCdm/u1d.net
無駄に詳しくてワロタ

13: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:35:55.455 ID:ZusZV+/G0.net

大先生「これはクロスライセンス契約によりIBMのバックリングスプリングを使うことができるブラザー工業を選んだ方がコスト的に有利だと判断したためでしょう。後に語られる5576-A01では1万円ものコストカットになりました。」

5576-001:38,000円 ←ALPS(リーフバネ)
5576-002:33,000円 ←ALPS(リーフバネ)
5576-003:27,000円 ←ブラザー工業(座屈バネ)
5576-A01:22,000円 ←ブラザー工業(座屈バネ)
5576-B01:15,000円 ←MITSUMI(ただのメンブレン)
5576-C01:33,000円 ←ブラザー工業(座屈バネ・TrackPoint II付)

大先生「打倒PC-9801と掲げ、1986年にAX(エーエックス、Architecture eXtendedで拡張型設計の事)と言う規格が誕生しました。翌年にはAX協議会を設立し、NEC・東芝・富士通を除く電気機器メーカー(SHARP、三洋電機、三菱電機、シャープ、京セラ、キヤノン、日本エイサー、プロサイド)が中心となり、後にソニーも参加しました。」

大先生「IBM PCアーキテクチャを日本語化した東芝のJ-3100シリーズ(1987年にリリース)がすでに存在したため、同じPC/AT互換機ベースでも日本語ソフトウェアの互換性が確保されていません。日本語化による製造コストが高まり、世界仕様のPC/AT互換機やPC-9801より高価になってしまったことから普及することはありませんでした。」

AX
no title

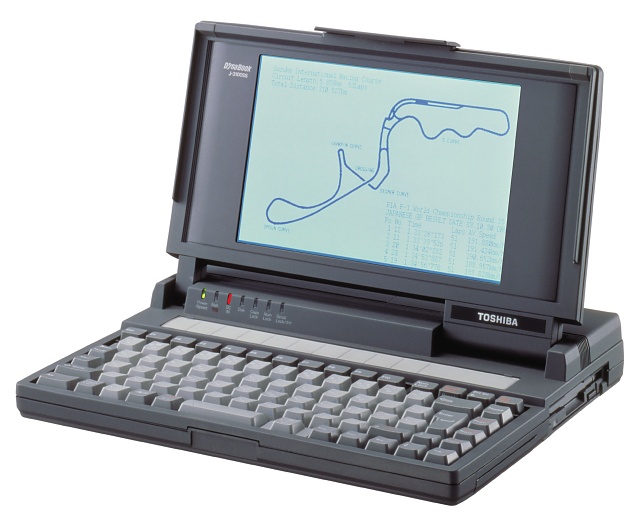

J-3100SS
no title

15: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:40:10.549 ID:ZusZV+/G0.net

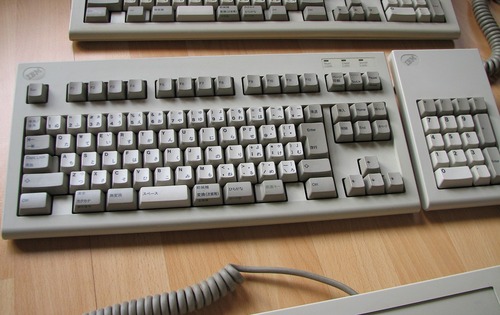

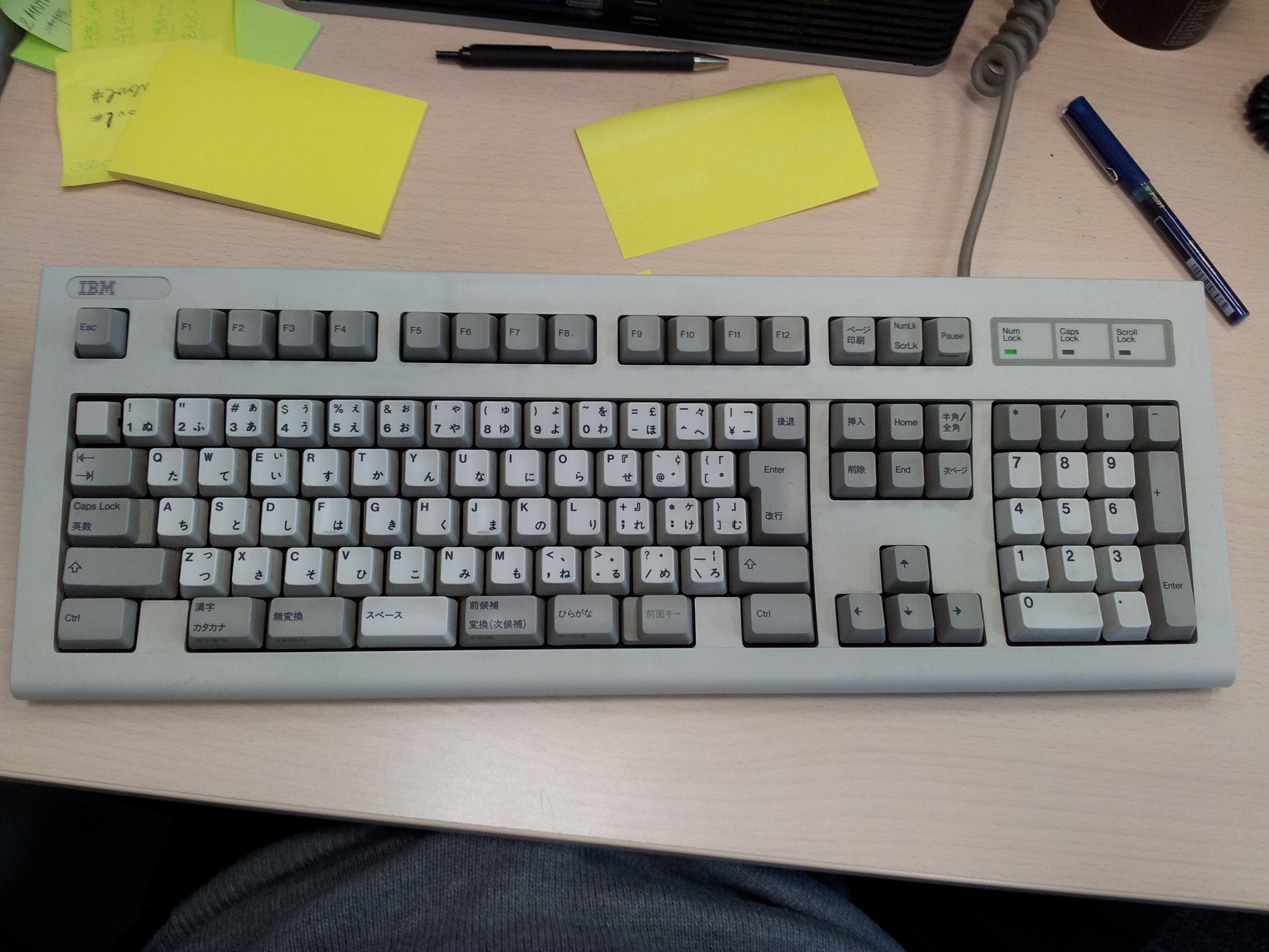

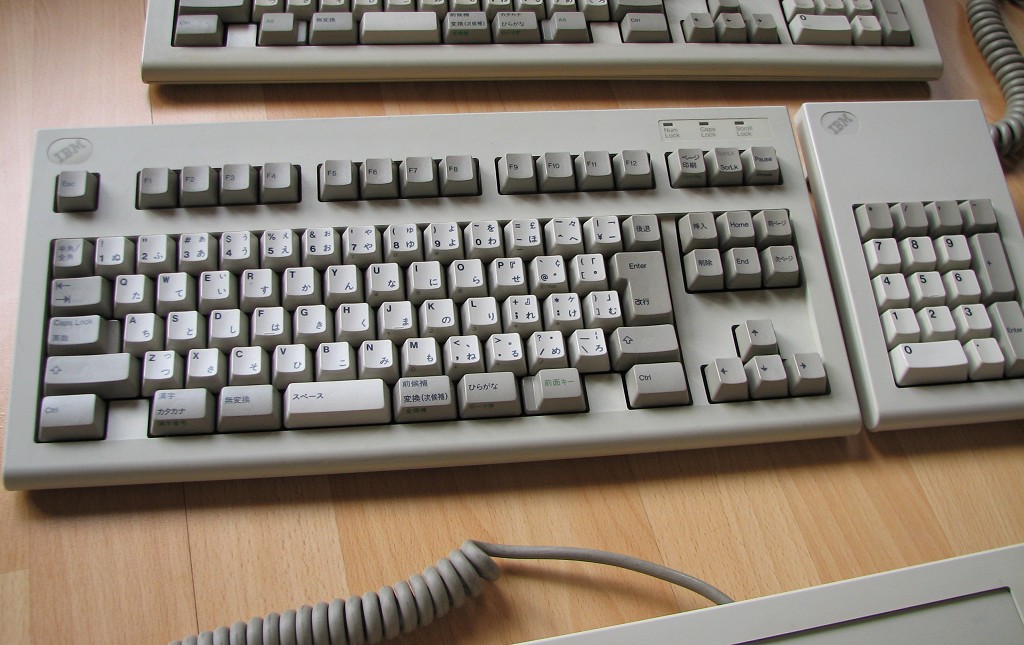

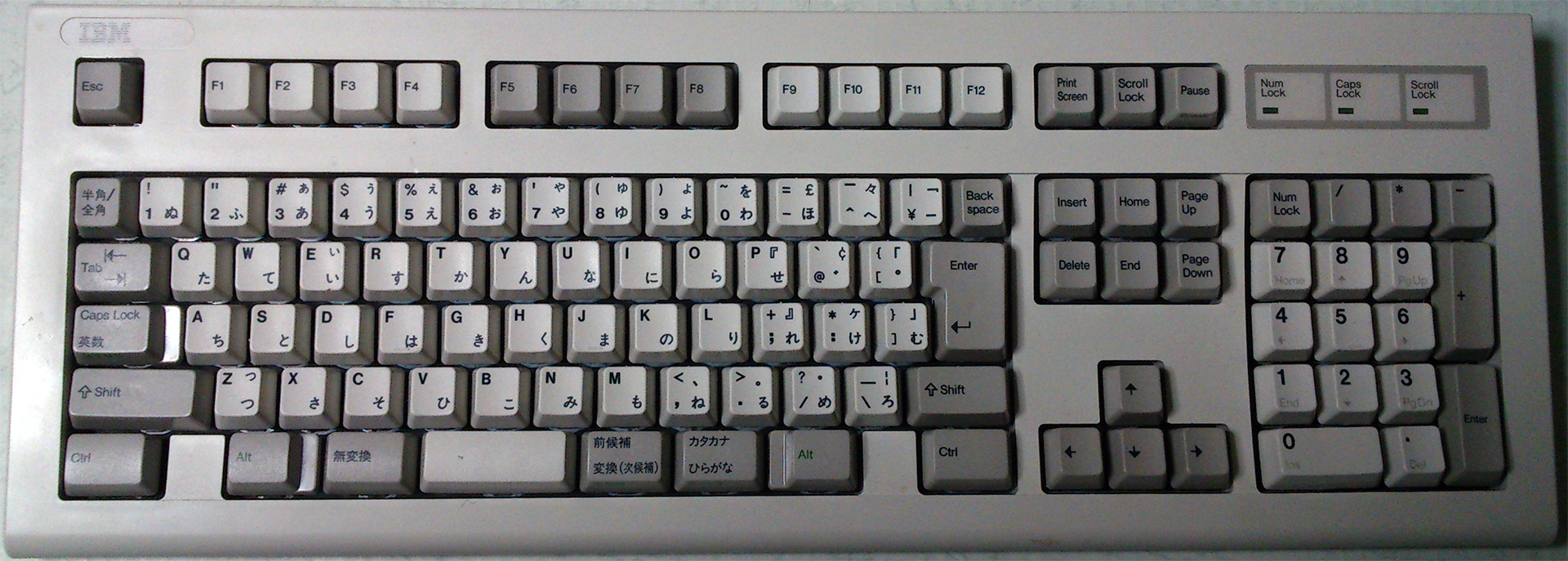

大先生「IBMはどうやったらNECに勝てるか考えました。そこで1990年年末にOADG(Open Architecture Developers’ Group)を発足しました。1991年5月にはPS/55Z モデル5510Zを発表し、これに添付されたキーボードがかの有名な5576-A01です。」
no title

大先生「OADGにはSHARP、ソニー、東芝、日本IBM、富士通、日立製作所、松下電器産業と名高い企業が参加していますが、その実はキーボードを規格化したことと、PC/AT互換機にDOS/Vを搭載したことにあります。これは、当時ガラパゴスだった仕様を共有化することを目的として掲げられています。」

大先生「余談ですが、IBM 576-B01はどうして落ちぶれてしまったかと言うと、当時低コスト化が重視されており、富士通 FM/Vも低価格攻勢をかけていました。これに対抗すべくMITSUMIに依頼したのがきっかけとなります。」

16: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:45:25.311 ID:ZusZV+/G0.net

大先生「1993年5月に発表された5576-B01はMSXと同じ構造になっていて部品の互換性があります。ファミリーベーシックも同じくMITSUMIが製造しており、コイルスプリングをB01に搭載することで打鍵感を変えることも可能です。余談でした。」

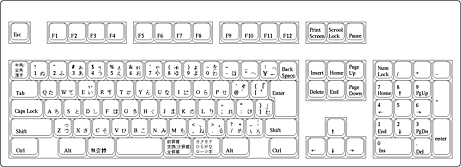

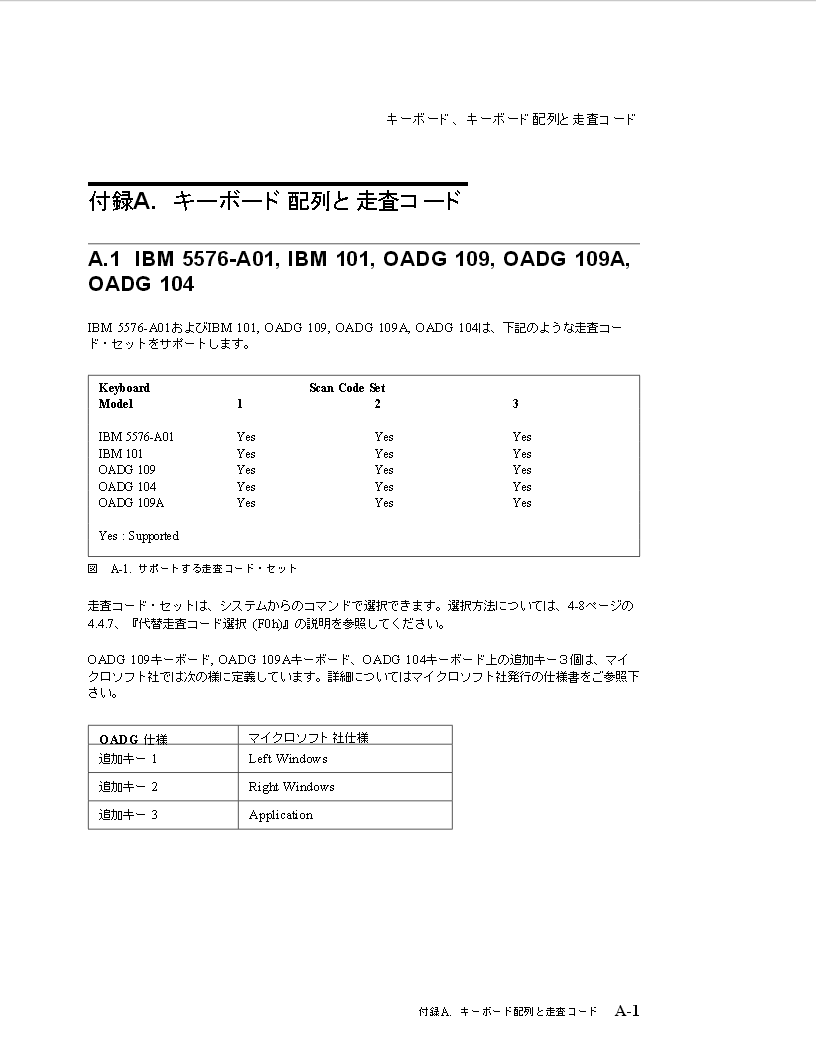

大先生「後にWindowsのリリースと共にキーを追加したOADG109、JIS X 6002-1980に登録されJIS配列と呼ばれるOADG109Aがあります。OADGは他にもIBM 101にキーを追加したOADG104も用意されています。」
no title
大先生「これが今現在使われているキーボードが出来るまでの経緯です。かな入力も同様、非効率であると考えられ富士通 新JIS、親指シフト、NEC M式、TRONが挙げられますが普及には至っていません。」

大先生「スマートフォンでQWERTY配列よりも後発のフリック入力が普及したのは、従来のヒューチャーフォンで使われていたテンキーと同じ配列であることが要因とされています。各メーカーが採用し、iPhoneにも搭載されたことが大きいですね。」

19: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:48:30.766 ID:yHEsW5AXp.net
(雑学長いなぁ~)

22: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:50:30.921 ID:SkbaIojC0.net
>>19
ヲタは語ると長いが聞いてやるのが人情ってもんだろコソ

21: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:50:28.940 ID:ZusZV+/G0.net

大先生「ではなぜQWERTY配列は今も使われているのでしょうか。それはライトユーザーが増えたことが大きな問題とされています。Dvorak配列を使うには別途ドライバを入れる必要があり、敷居が高いどころか会社ではセキュリティの関係から入れることが出来ません。」

大先生「家では好き勝手弄れますが会社ではQWERTY配列。これではわざわざ変更するメリットが薄いですね。NEC PC-9800ではAの横にCtrlが搭載されていましたが、IBMはタイプライター由来の配列にしていたので実現することはありませんでした。」

大先生「タイプライターではAの横はCaps Lock。これが一般的だったのでパソコンのキーボードでも同じ処置が取られたことが原因です。」

大先生「次回は実際にキーボードを選んでみましょう。古き良き名機もありますが、今現在売られているキーボードについて解説します。」

おまいら「先生さようなら」

大先生「はいさようなら。」

来週に続きます

23: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:51:26.117 ID:ZusZV+/G0.net

このスレは以下のウェブサイトを引用、参考にしています。

wikipedia https://wikipedia.org/
DvorakJP http://www7.plala.or.jp/dvorakjp/index.htm
IBM製品発表レター http://www.geocities.co.jp/SiliconValley-Cupertino/9946/Yokota_01.htm
キーボードの部屋 http://www5f.biglobe.ne.jp/~silencium/keyboard/index.html
IBMマルチステーション・ファミリー http://homepage3.nifty.com/ibm5550/index.html
Index of /input http://webwit.nl/input/
another missing http://kyan.moe.hm/
鍵人 kenjin http://www.geocities.jp/kenjin_keyboard/index.htm
ゲペック・カステン2型 http://retropc.net/yasuma/V2/PC/keyboard.html
PS/2鍵盤(ケーブル付き)の発表
http://www-01.ibm.com/common/ssi/ShowDoc.wss?docURL=/common/ssi/rep_ca/7/760/OPT97017/index.html〈=ja&request_locale=en
PCオープン・アーキテクチャー推進協議会 http://www.oadg.or.jp/

25: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:52:58.419 ID:0DK/4Uond.net

24: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 20:52:45.055 ID:0DK/4Uond.net
後でゆっくり読ませてもらいます

34: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 21:27:45.930 ID:GknTs/T1d.net
CapsLockやNumLockってちゃんとした意味があったんだな
Shiftキーの矢印にも意味があると知って驚いたわ

35: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 21:43:51.082 ID:KJIPN2rid.net
100年以上も同じ配列が使われるってある意味凄いよね

36: 以下、\(^o^)/でVIPがお送りします 2015/06/28(日) 21:51:55.002 ID:Rv1Vws0Ed.net
また無駄な知識が増えてしまった
