Apple、簡単になったと言われるiPhone 16のバッテリー交換手順を公開

できるかなぁ・・・

1: それでも動く名無し 2024/09/24(火) 17:15:59.32 ID:5H/bYz5J0
以下の部品を取り外してから作業を開始してください。
背面ガラス

iPhone 16およびiPhone 16e：バッテリー - Apple サポート (日本)
取り外しと取り付けの手順を伴う修理手順
support.apple.com



2: それでも動く名無し 2024/09/24(火) 17:17:13.12 ID:5H/bYz5J0
ツール
1.9 V バッテリー
2.9 V バッテリークリップ (923-10726)
3.バッテリープレス (923-02657)
4.静電気防止クリーニング液
5.静電気放電防止ピンセット
6.エタノールワイプまたはイソプロピルアルコール (IPA) ワイプ
7.耐熱グローブ。手袋は地域によって異なります。
8.ナイロン製プローブ (ブラックスティック) (922-5065)
9.サイドシールド付きの安全ゴーグル
10.砂
11.砂の入った容器
12.吸着カップ



3: それでも動く名無し 2024/09/24(火) 17:17:39.75 ID:5H/bYz5J0
取り外し

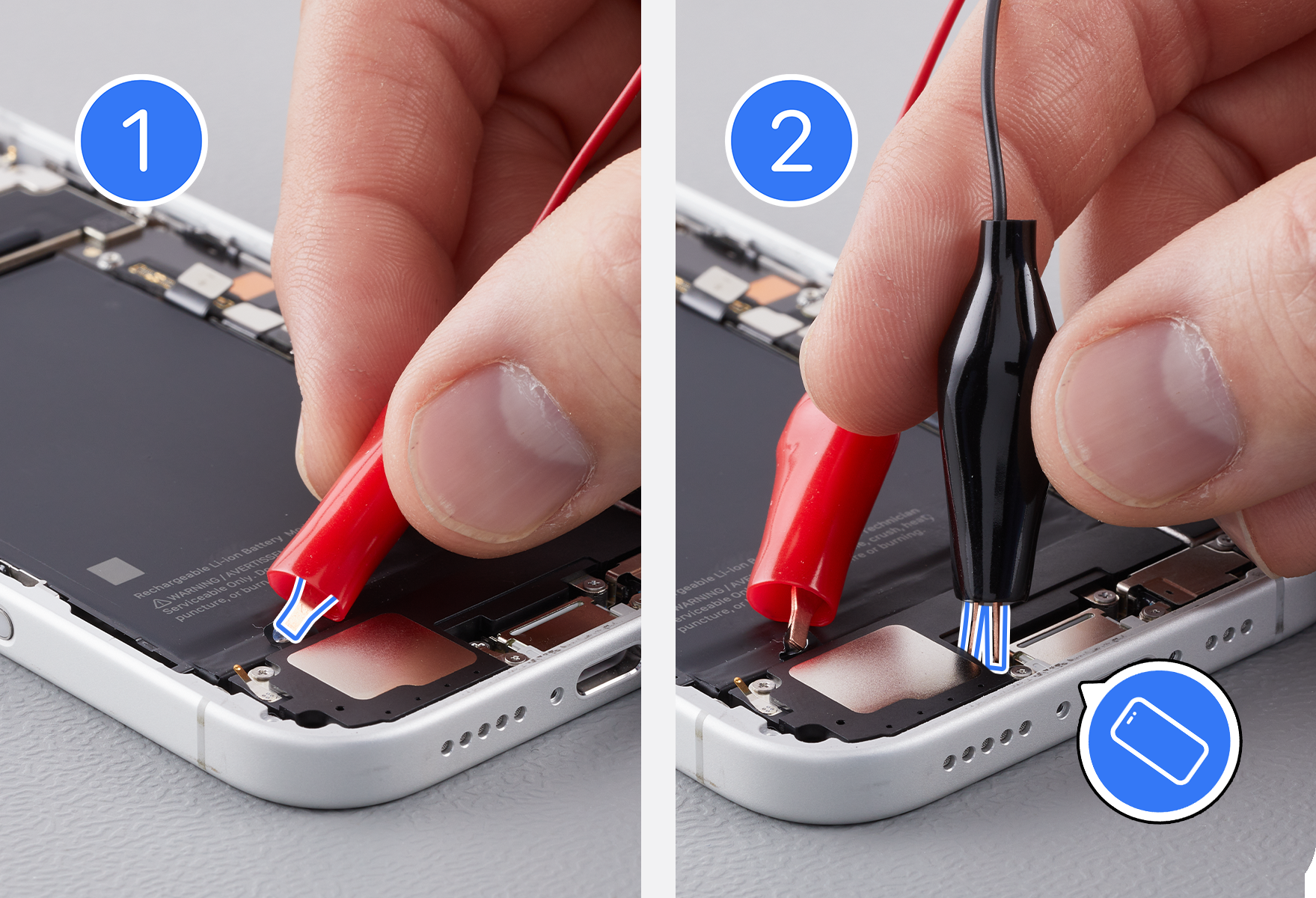

9 V バッテリーの赤いコネクタを iPhone バッテリーの銀色のタブに接続し、9 V バッテリーの黒いコネクタを下部スピーカーの右下の接地ネジに接続します。

no title



6: それでも動く名無し 2024/09/24(火) 17:18:15.94 ID:5H/bYz5J0

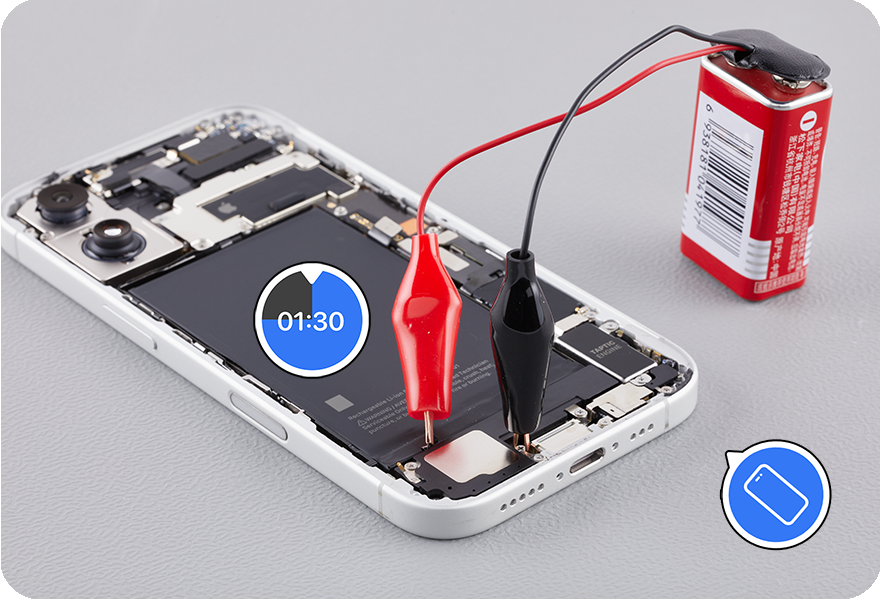

接続を 1 分 30 秒保ちます。接続が切断しないようにしてください。
注：接着剤がはがれるまでの時間は、製品の製造から時間が経つにつれて長くなる場合があります。接着剤の除去は、より高い最大 30 ボルトの電圧で実施できるため、除去に要する時間が短縮されます。

no title



8: それでも動く名無し 2024/09/24(火) 17:18:41.09 ID:5H/bYz5J0

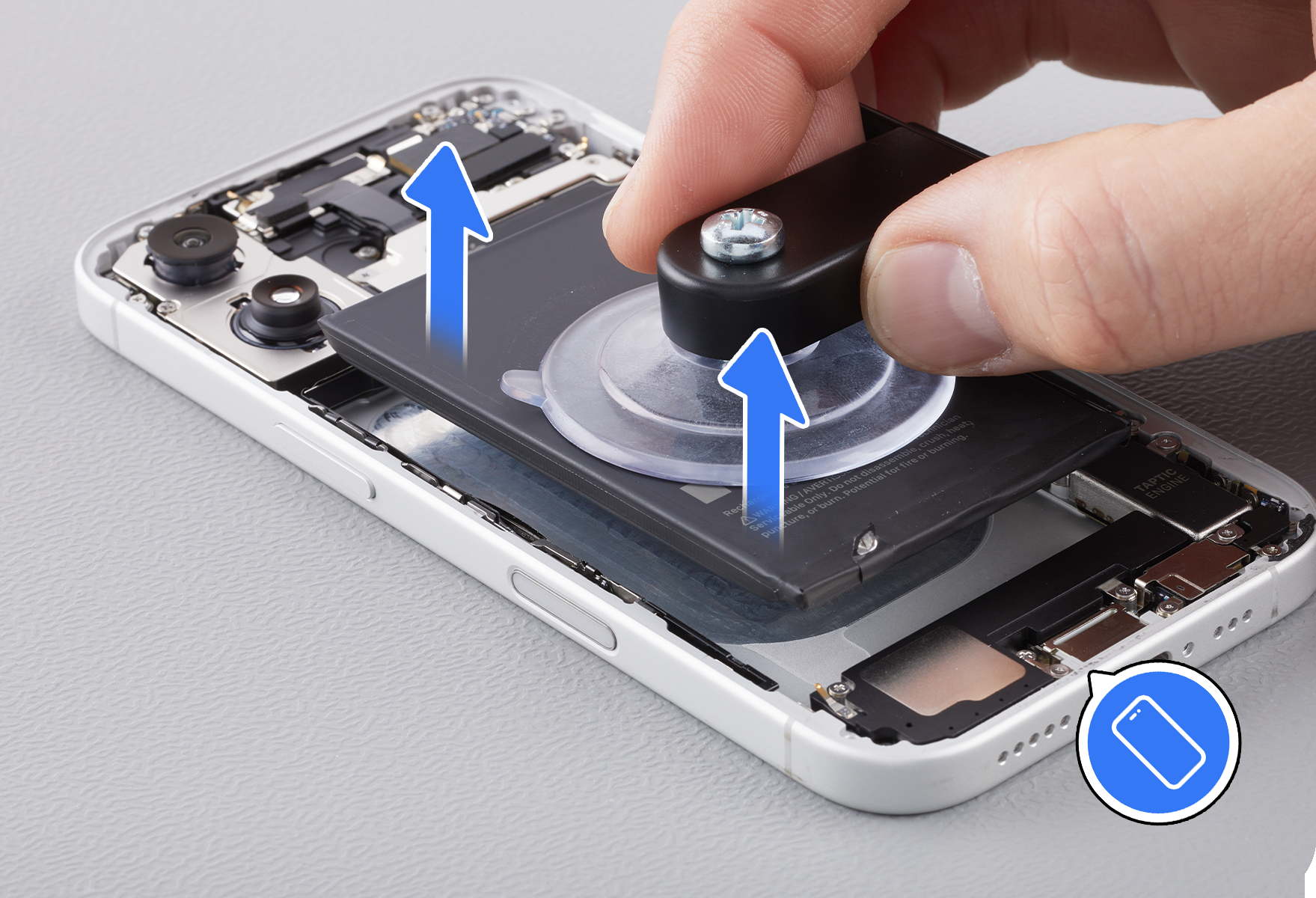

吸着カップまたはブラックスティックを使用して、バッテリーを筐体から持ち上げます。これでバッテリーを取り外すことができました。
バッテリーを取り外そうとしたときに抵抗を感じた場合は、ステップ 1 から 3 を繰り返します。

no title



11: それでも動く名無し 2024/09/24(火) 17:19:56.01 ID:5H/bYz5J0
取り付け
1.エタノールワイプまたは IPA ワイプを使って、バッテリーの下の筐体上に残っている接着剤を取り除きます。
2.交換用バッテリーの裏面からピンクの裏紙をはがします。
重要：バッテリー上部にある保護カバーはまだ取り外さないでください。
3.保護カバーを上向きにして、バッテリーを筐体の上で持ちます。バッテリーの右端をロジックボードに合わせ、バッテリーの下部の端を下部スピーカーに合わせます。ここで、バッテリーを筐体の中に下ろします。
4.修理トレイの中央に 2 つのスロットがあります。修理トレイの 1 つのスロットがバッテリープレスの一方の側に接するように、修理トレイと筐体をバッテリープレスの上に配置します。

no title



13: それでも動く名無し 2024/09/24(火) 17:20:36.07 ID:5H/bYz5J0

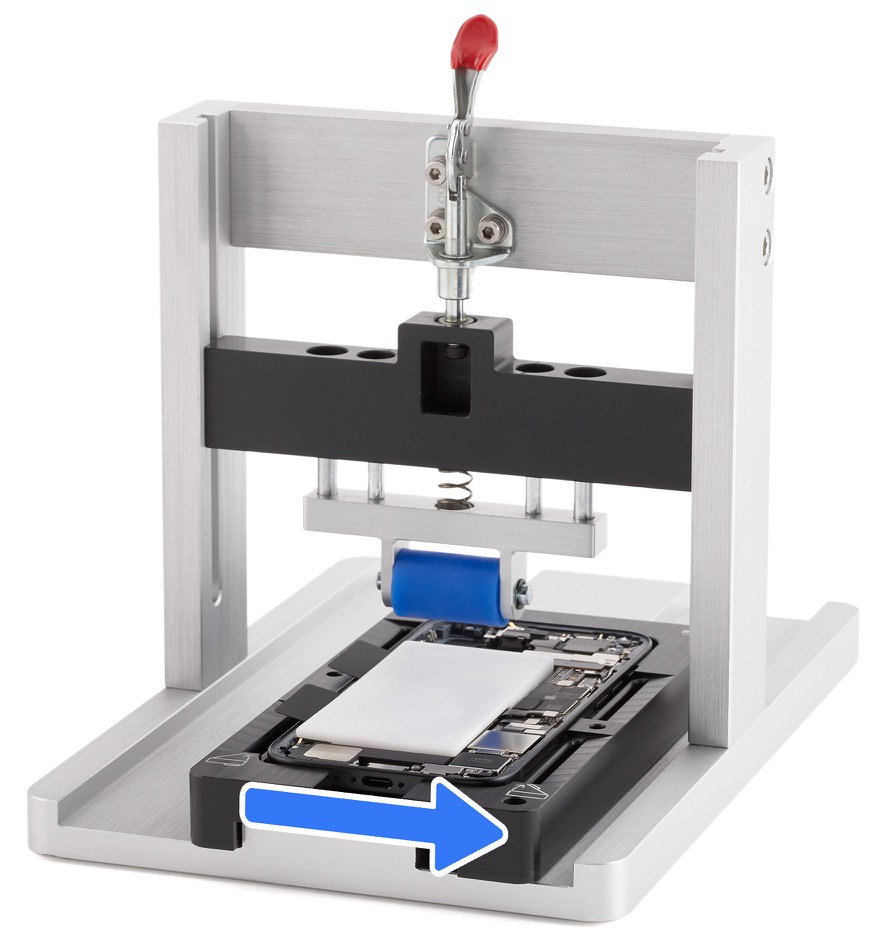

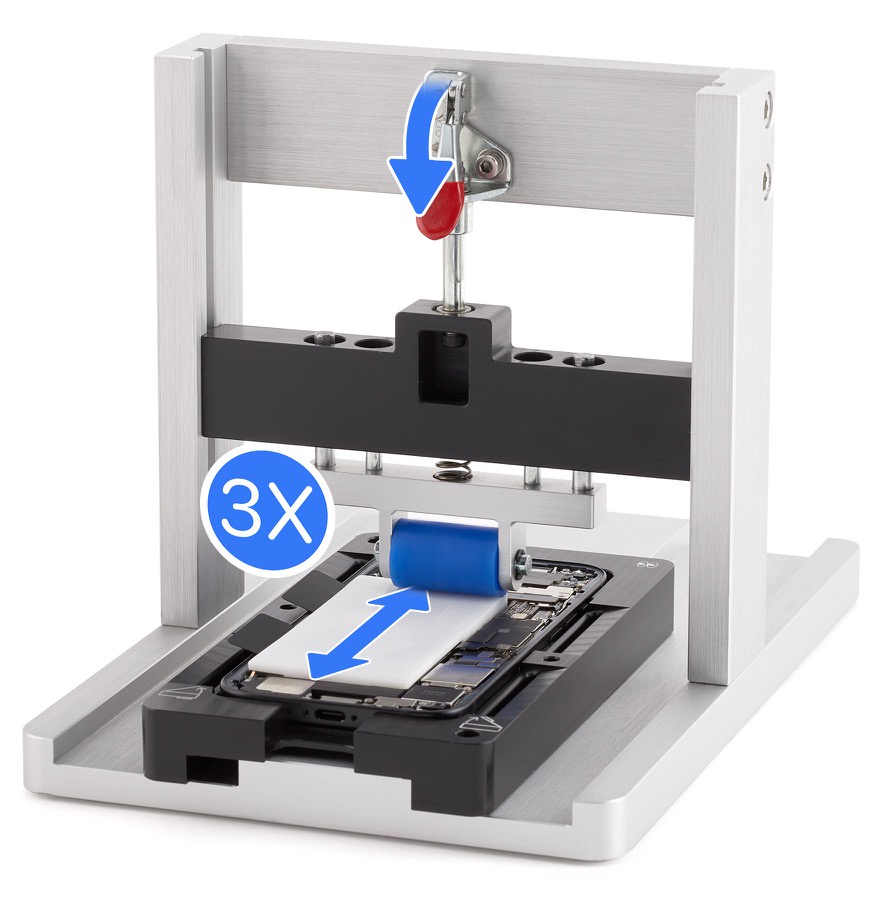

バッテリープレスの上部にあるレバーを下ろし、ローラーをバッテリー上に下げます。バッテリープレス内で修理トレイを前後に 3 回スライドさせ、バッテリーを筐体に接着させます。

no title



15: それでも動く名無し 2024/09/24(火) 17:21:27.82 ID:5H/bYz5J0

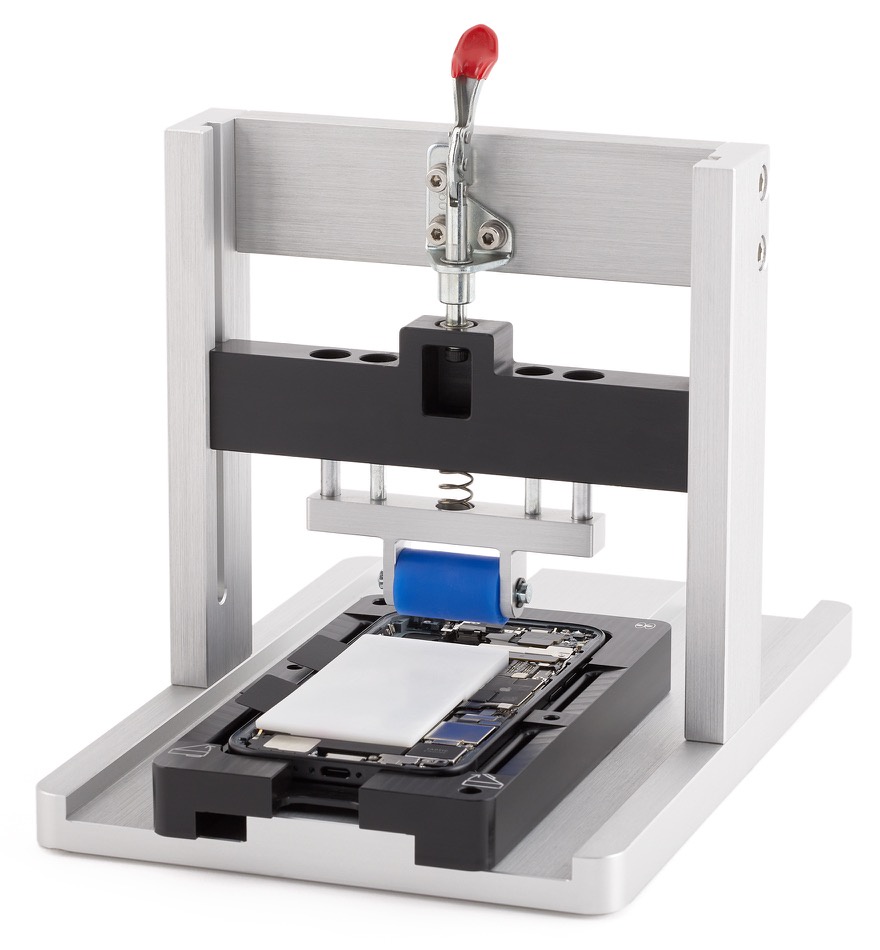

バッテリープレスの上部にある赤いレバーを上げます。

no title

修理トレイと筐体をバッテリープレスの反対側に配置します。
手順 5 と 6 を繰り返します。次に、修理トレイをバッテリープレスから取り出します。
保護カバーの端を押さえます。保護カバーのリリースタブを引っ張って、バッテリーから取り除きます。
重要：引き出そうとしているタブの上部は押さないでください。



16: それでも動く名無し 2024/09/24(火) 17:21:54.97 ID:5H/bYz5J0
はい、簡単でしたね



5: それでも動く名無し 2024/09/24(火) 17:18:10.78 ID:rrLF3+nj0
めんどくさ



4: それでも動く名無し 2024/09/24(火) 17:18:02.19 ID:U5KILrxt0
素人にやらせる気ゼロで草



9: それでも動く名無し 2024/09/24(火) 17:19:25.17 ID:nPQEAmpA0
こんなの無理やろ



12: それでも動く名無し 2024/09/24(火) 17:20:11.72 ID:DljWA9JC0
四角い電池久しぶりに見たな



17: それでも動く名無し 2024/09/24(火) 17:22:18.17 ID:K3ExwTWV0
代理店向けの案内ちゃうのこれ



18: それでも動く名無し 2024/09/24(火) 17:22:19.90 ID:BAXcMWkQ0
実際に簡単になってるやん



19: それでも動く名無し 2024/09/24(火) 17:22:20.84 ID:5H/bYz5J0

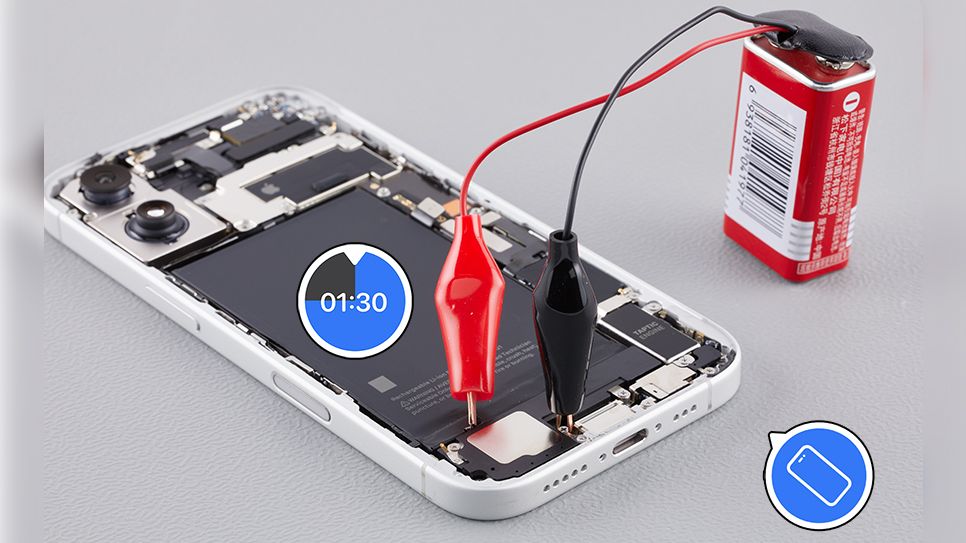

AppleがiPhone 16のバッテリー交換手順を公開、接着剤は電圧をかけるとスルリと剥がれる＆謎の「砂」も必要だがAppleサポートは「日本ではユーザーがバッテリー交換を実施する状況はない」として詳細を教えてくれず

AppleがiPhone 16のバッテリー交換手順を公開、接着剤は電圧をかけるとスルリと剥がれる＆謎の「砂」も必要だがAppleサポートは「日本ではユーザーがバッテリー交換を実施する状況はない」として詳細を教えてくれず
AppleがiPhone 16のバッテリー交換方法の解説ページを公開しました。解説ページには「電圧をかけると接着剤が剥がれる」と記されている他、用途不明の「砂」や「砂の入った容器」が必要ツール一覧に含まれています。
gigazine.net



20: それでも動く名無し 2024/09/24(火) 17:22:24.88 ID:vAxn+1sgH
ヨーロッパに散々叱られてるのに反省してないやろこれ



23: それでも動く名無し 2024/09/24(火) 17:24:05.05 ID:5H/bYz5J0
>>20
いやこれEUの規制への対応や言われとる



21: それでも動く名無し 2024/09/24(火) 17:23:08.72 ID:gonvvA700
砂は近くに盛ればいいのか



26: それでも動く名無し 2024/09/24(火) 17:25:09.32 ID:5H/bYz5J0
>>21
砂の詳細な使い方は謎や

予想では発火時の消火用やないか？と言われている



24: それでも動く名無し 2024/09/24(火) 17:24:18.22 ID:oYrCLh/G0
これは簡単やね
ユーザーにやさしいや



29: それでも動く名無し 2024/09/24(火) 17:25:30.69 ID:yb79CIaE0
めんどくさい



35: それでも動く名無し 2024/09/24(火) 17:28:58.95 ID:Ptnl6Is60
道具が揃えば交換できので交換出来ないとは言えない

やらせる気ゼロでワロタ



36: それでも動く名無し 2024/09/24(火) 17:29:06.09 ID:/Ro+IedKr
街の交換屋も余計な手間が増えて苦しんでそう



39: それでも動く名無し 2024/09/24(火) 17:29:49.64 ID:5H/bYz5J0
>>36
いや接着剤は剥がしやすくなっとるし楽になると思うで



37: それでも動く名無し 2024/09/24(火) 17:29:09.11 ID:5H/bYz5J0

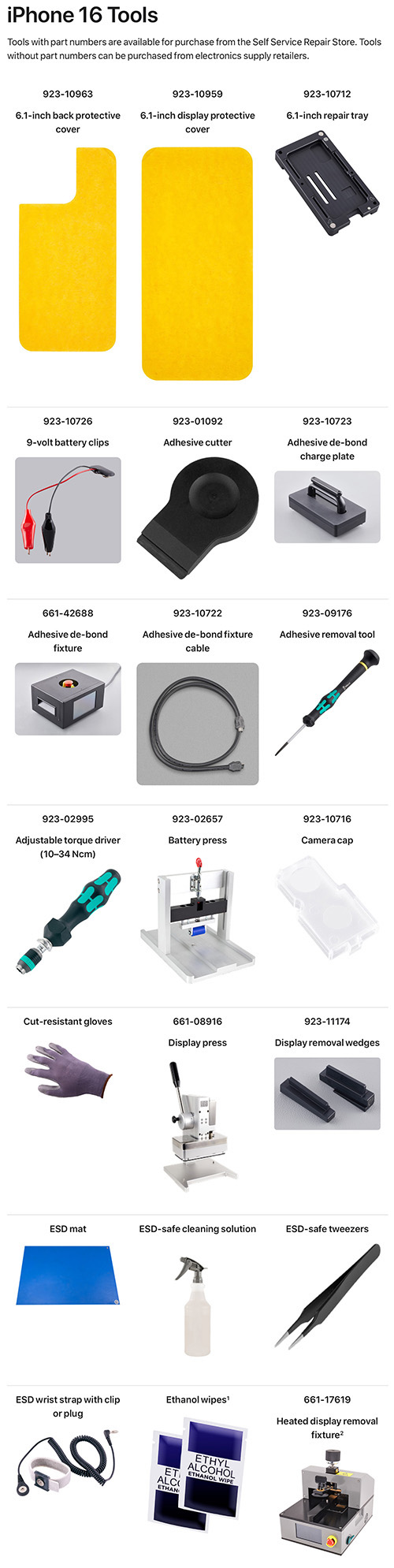

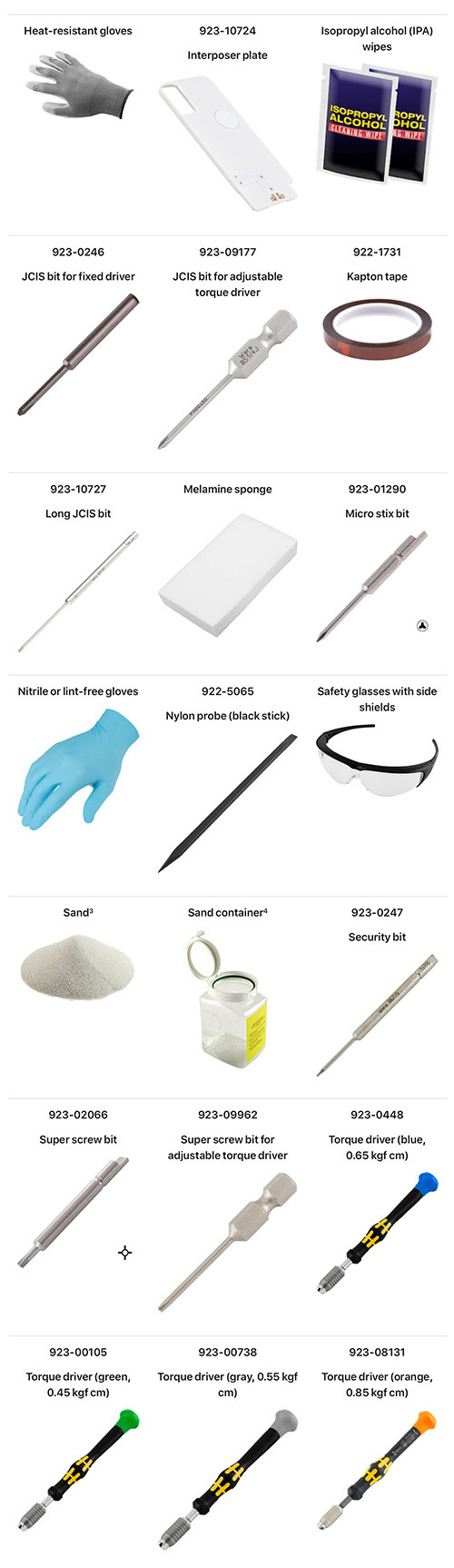

ツールはたったこれだけ揃えるだけや




iPhone 16 Tools - Apple サポート (日本)
Tool images, descriptions, and part numbers
support.apple.com



43: それでも動く名無し 2024/09/24(火) 17:30:39.11 ID:U5KILrxt0
>>37
こんなん揃えてたらもう自分でビジネスできるやんけ



58: それでも動く名無し 2024/09/24(火) 17:35:33.72 ID:6s3FErwC0
>>37
これ揃える方が交換代よりかかるだろ…



59: それでも動く名無し 2024/09/24(火) 17:36:29.84 ID:5H/bYz5J0
>>58
全部が難しい場合は一部でもなんとかなるやろ



46: それでも動く名無し 2024/09/24(火) 17:32:12.98 ID:vbfRj2q70
>>37
Appleってwera推しなんか



68: それでも動く名無し 2024/09/24(火) 17:48:44.72 ID:PFjqFVGJM
>>37
ヴェラはようわかっとるな
魚釣りのリール分解組み立てするのに使っとるけどええで
手に吸い付く感じや



41: それでも動く名無し 2024/09/24(火) 17:30:05.07 ID:mnA2Ihkp0
EUに唾吐いてて草



52: それでも動く名無し 2024/09/24(火) 17:33:35.33 ID:5H/bYz5J0
>>41
いやだからEUがやれって言ったことをやったんや



40: それでも動く名無し 2024/09/24(火) 17:30:03.10 ID:UJqo8L6Cd
これでもだいぶ簡単にはなっとるらしいよな



44: それでも動く名無し 2024/09/24(火) 17:31:12.94 ID:SBt29bRo0
ぶっちゃけツール揃えて自分でやるよりそこら辺の店で修理してもらったほうが確実



49: それでも動く名無し 2024/09/24(火) 17:33:13.81 ID:/Ml65KjS0
砂の注釈が
キレイで乾いてて未処理のもの8～10カップとか笑うわ



50: それでも動く名無し 2024/09/24(火) 17:33:17.32 ID:U5KILrxt0
Sand(迫真)



51: それでも動く名無し 2024/09/24(火) 17:33:32.82 ID:oS9LmPmK0
昔はドライバーと吸盤とヘラだけやったやん😡



57: それでも動く名無し 2024/09/24(火) 17:35:29.02 ID:5H/bYz5J0
>>51
16でもやろうと思えばそれでもできるんやない？
結果は知らん



72: それでも動く名無し 2024/09/24(火) 17:54:37.55 ID:UnBydSZSd
交換業者向けのマニュアルやんけ
確かに簡単になっとるんやろけど



83: それでも動く名無し 2024/09/24(火) 18:11:03.84 ID:FC1UthnC0
金出して専門店でやるわ



引用元:・https://nova.5ch.net/test/read.cgi/livegalileo/1727165759/

他サイト様人気記事

こちらもオススメ

オススメ記事

スポンサーリンク

コメント

  1. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 20:23:49 ID:oFd+2jFP ID：U0MzQ5Nzk

    iPhone 16から交換費用2万になるんだっけか？
    意地でも自力交換さえたくない意思を感じる

  2. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 20:49:00 ID:VpRU8o35 ID：ExMjkxOTA

    バッテリー固定してるのは両面テープじゃない！？
    今までは黒いタブ引き出して引っ張るだけで外れたんだが

  3. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 20:49:54 ID:VpRU8o35 ID：ExMjkxOTA

    iPhoneは筐体もネジ止め併用してるからバラすのめんどくさい

  4. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:04:49 ID:LgiTQmTx ID：g2MTY2NTU

    アップルって善人ではないよね全く
    バッテリー容量は公開しないわ
    RAMは公開しないわ
    バッテリーは簡単に交換させないわ
    サムスン製液晶にRetinaとかいう名前勝手につけるわ

    普通に性悪よな

  5. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:18:12 ID:vInd4VnO ID：g3MTMwMjA

    バッテリーの接着剤が面倒な部分なんだよね
    電気誘導になっただけでもマシになった

  6. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:18:56 ID:heNoh73m ID：U3MzQ5NzQ

    こ れ は ひ ど い

  7. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:23:17 ID:K09Fdd3V ID：QyOTM0Mjg

    実際簡単にバッテリー交換できるエクスペリア出たらみんな乗り換えるだろ

  8. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:29:54 ID:9jF3ulp8 ID：g3MDI2MzA

    ね、簡単でしょ？

  9. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:32:48 ID:ZF2gn0mz ID：ExODQzNDU

    そもそもリチウムイオンバッテリーを素人に弄らせようとするなよ
    ホント、ブリュッセルの官僚どもは傍迷惑な奴ら

  10. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:34:45 ID:VpRU8o35 ID：ExMjkxOTA

    バッテリーは膨れ上がってディスプレイが浮いてきたら交換するのが簡単
    ディスプレイは既に浮いてるので隙間から接着剥がせて簡単に外せる
    スポットヒーターなんて要らないぞ
    後はバッテリー交換してディスプレイくっ付ければ完了だ

  11. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:39:30 ID:VpRU8o35 ID：ExMjkxOTA

    ※4
    アップルはブランド商法だから内部のスペック公開は
    イメージダウンになるんだろうよ
    見えない見せない嘘をつく
    それがアップル

  12. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:48:25 ID:VpRU8o35 ID：ExMjkxOTA

    30ボルトまで印加できるのか
    じゃあ9ボルトの電池3個直列だね

  13. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:53:43 ID:KvaRBsb6 ID：E3MjMzNzg

    信者の事なんかこれっぽっちも考えてないのに信者さんは熱心だね

  14. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:56:43 ID:2Rm8D32n ID：QyMzUzMjI

    素人でも簡単に互換バッテリーに交換できたら買い替えてもらえなくて悔しいじゃないですか

  15. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 21:57:19 ID:r6EgMd9V ID：E3MjMzMTA

    バッテリーがヘタれる2年後これで儲ける人が出てくれば価格競争始まって安く交換できるようななったらいいな

  16. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 22:01:46 ID:2nLW+IBi ID：c3NTQ4NjU

    制裁金で倒産してほしい　舐めてるだろ

  17. 名前:機種名NA-07C : 投稿日：2024/09/24(火) 22:44:06 ID:bEVHYHcs ID：QxNzAwNjc

    携帯の電池交換２万は高い
    せいぜい1万円位でお願いしたいね

  18. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 00:01:55 ID:UhlIfLxl ID：E1MDAyMDE

    Xsのバッテリー交換自力でしたけど、ネジは小さくてクソやりづらかったわ。
    しかも、最後の画面を基盤と接続させるのがうまく行かなかったのか、画面は付くのにタッチしても反応しないという。
    そのせいで態々そこらへんの店行ってケーブルつけ直すだけのくせして技術料で2000円かかって最初からみせでやってもらうのと値段変わらんかった。
    二度とやらんはくそが

  19. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 02:35:13 ID:XcgDL4G4 ID：YzMDgwNTQ

    ＥＵに怒られて輸入禁止になったら本気に交換しやすくなるんじゃないかな？

  20. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 04:21:38 ID:nTrdhsqw ID：I3NTIyNTU

    これappleがどうのってより同レベル帯の高額android機のほうは簡単なの？
    例えば現行のGalaxy S24やGoogle Pixel9とかはもっと簡単ってことなのか？
    GalaxyやPixelの分解も温めこじ開け、接着テープ取って載せ替えで特に変わらんけどなー

  21. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 05:57:11 ID:b44qOCBt ID：MwNTMxODQ

    Appleが修理手順を公式公開したのはこれが初めてでは？

  22. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 08:59:31 ID:r6OPLLc8 ID：Y1OTU1MTM

    こいつら、Androidはもっと簡単に交換できるとでも思ってんの？
    アホかよ

  23. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 09:54:30 ID:NPtzz7iw ID：M4MjQ2NTI

    >>11
    でも信者はリークされたスペックを提示されるとスペックに拘るのはチー牛とかiOSならこれで十分とか言い張って発狂するけどな

  24. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 10:14:08 ID:bSnEQXtG ID：Y5MTc4NzE

    iPhoneなんて純正バッテリーがそもそも粗悪品だから
    2年経たずに寿命が尽きる
    買い換え促すためにわざと粗悪品を純正採用してるんだ

  25. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 10:20:23 ID:sgKy/M2n ID：UwNTUzMTQ

    電池を安易に外されて電源をちゃんと落とされると困るってこと何やな
    何のためにそうしてんやろうなあ

  26. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 11:22:35 ID:Byn0rBo4 ID：YxODU0ODk

    ※25
    リチウムイオン電池がガチで危ねえからに決まってんだろクソアホ

  27. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 12:50:12 ID:9LSe+JAe ID：EyODc4NjE

    モバイルバッテリーすら燃やすiphoneユーザーがバッテリー交換なんて家燃やす未来しか見えない

  28. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 13:17:53 ID:VEV+HfuN ID：Y4OTQ5NTg

    昔のスマホは裏蓋開けて交換するだけなので簡単だったが防水ではなかった
    今使ってるandroidの交換動画観たけど接着剥がす以外は簡単にできそう
    でも４年使っててまだ７日持つから交換するのは数年後だな

  29. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 13:55:39 ID:h8z/MP/N ID：UwMTY4MTk

    ※26
    ちょっと前の京セラとか日本製のスマホみたいに裏カバーが簡単に外せて
    3000mAh位の交換可能な電池を複数持たせるとかすりゃええだけやろ能無し

  30. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 14:08:59 ID:r6OPLLc8 ID：Y1OTU1MTM

    裏カバー外せてバッテリー交換可能なスマホなんか今でも売ってるだろ
    欲しけりゃそれ買えばいいじゃん

  31. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 15:10:33 ID:eMbQWu// ID：YyODI3MzA

    街の修理屋でもお断りの所出てきそうだな

  32. 名前:機種名NA-07C : 投稿日：2024/09/25(水) 17:09:31 ID:Qgbp2AML ID：E0NzI3NTg

    なんでこれが批判されてるんだ？
    ちゃんと簡単になってるじゃん

  33. 名前:〜 : 投稿日：2024/09/26(木) 12:59:20 ID:EJa7UXHc ID：MyNTczMDc

    やっぱアップル社ってバカだゎw

  34. 名前:機種名NA-07C : 投稿日：2024/09/26(木) 13:16:43 ID:Hd8uImLm ID：kzNzk3MzM

    ヒーターでバッテリーを剥がしやすくなっているところは良いな
    今までは強引にバッテリーを曲げるリスクを冒してまでやらなければいけないこともあった
